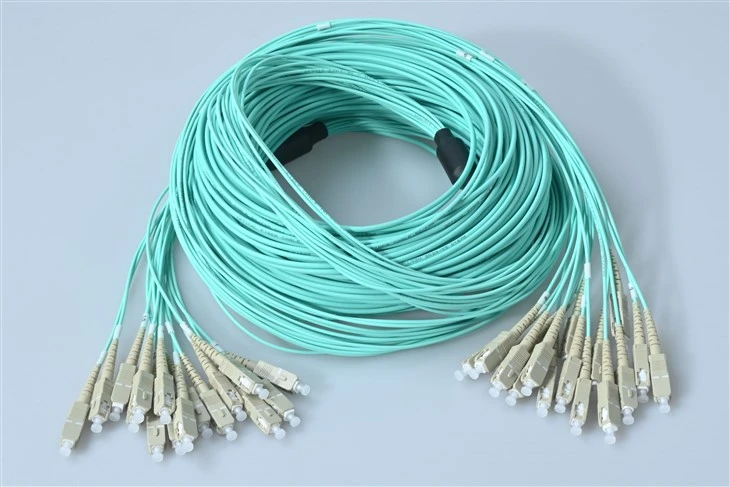

16 Core Patch Cord SC Multimode OM3

A: Mistoqsija kbira! Hawn il-ftehim – meta tkun qed tħaddem 16-il fibra, ikollok żewġ għażliet: għaqqad 8 kejbils duplex jew uża assemblaġġ wieħed ta' 16-qalba. L-approċċ multi-fiber jirbaħ bla dubju għal diversi raġunijiet. L-ewwel, l-immaniġġjar tal-kejbil isir ħafna aktar sempliċi - kejbil wieħed għal rotta kontra tmien oħrajn separati li jgħaqqdu l-mogħdija tiegħek. It-tieni, qed tiffranka spazju serju ta' rack f'ambjenti ta'-densità għolja. It-tielet, il-ħin tal-installazzjoni jonqos b'mod drammatiku - rajna teknotiċi jaqtgħu l-ħin tal-patching tagħhom b'60-70% meta mqabbla mat-tħaddim ta 'duplexes individwali. L-uniku kompromess? Jekk fibra waħda għandha kwistjoni, qed issolvi l-problemi fi ħdan pakkett. Iżda bit-telf ta 'inserzjoni Inqas minn jew ugwali għal 0.3dB tagħna fis-16-il qalba kollha, il-fallimenti huma estremament rari.

A: Din hija probabbilment l-aktar mistoqsija komuni li jkollna! Tweġiba qasira: għal links 10G taħt 300 metru, OM3 hija perfetta - u onestament, dan ikopri madwar 95% tal-ġirjiet taċ-ċentru tad-dejta. Hawn il-bit tekniku: OM3 għandu bandwidth modali effettiv ta '2000 MHz·km f'850nm, filwaqt li OM4 jgħolli dak sa 4700 MHz·km. Xi jfisser dan prattikament? OM3 jappoġġja 10G sa 300m, 40G sa 100m, u 100G sa 100m. OM4 jestendi dawk id-distanzi - 10G sa 400m, 40G sa 150m, 100G sa 150m. Allura sakemm ma tkunx qed taħdem links itwal jew tippjana għal titjib ta '40G/100G fil-futur qarib, OM3 jagħtik prestazzjoni eċċellenti b'punt ta' prezz aħjar. It-tnejn jużaw l-istess qalba ta '50/125μm u ġakketta akkwa, sabiex ikunu kompletament kompatibbli mal-infrastruttura OM3 eżistenti tiegħek.

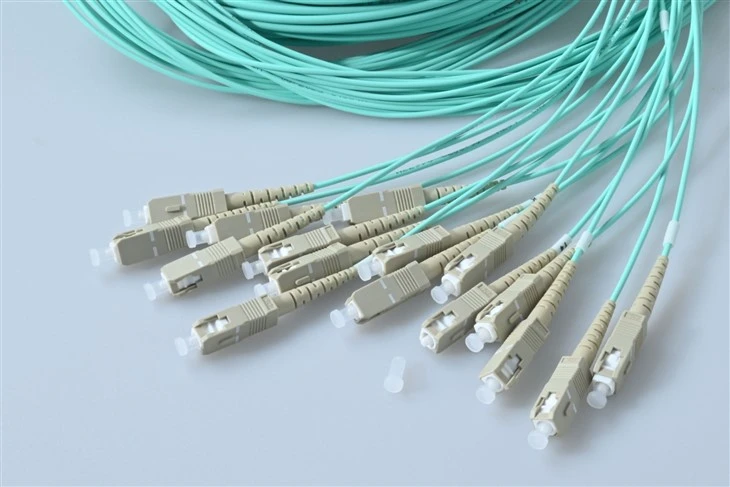

A: Assolutament - dik hija s-sbuħija tal-konnettur SC! Kull waħda mis-16-il fibra tispiċċa b'konnettur SC standard, u għalhekk ser timla dritt fi kwalunkwe panel tal-adapter SC, ODF, jew port tat-tagħmir li diġà għandek. Il-mekkaniżmu ta' qfil tal-push-pull tal-SC huwa identiku kemm jekk ikun ġej minn kejbil duplex wieħed jew mill-assemblaġġ ta' 16-qalba tagħna. Ħaġa waħda li għandek iżżomm f'moħħok: tkun trid tiżgura li l-patch panel jew it-tqassim tal-adapter tiegħek jistgħu jakkomodaw 16-il port SC fl-arranġament li għandek bżonn. Aħna tipikament naraw klijenti li jużaw dawn b'pannelli ta 'adapter SC ta' densità għolja li jżommu 12 jew 24 port. Jekk għandek bżonn għajnuna biex tippjana l-konfigurazzjoni tal-panel tiegħek, ikkuntattja – għamilna mijiet minn dawn l-iskjeramenti u nistgħu naqsmu dak li jaħdem l-aħjar.

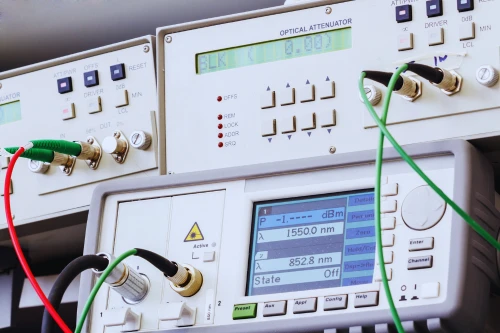

A: Il-kurduni tal-garża SC OM3 tas-16-qalba tagħna huma ttestjati biex iwasslu Inqas minn jew ugwali għal telf ta 'inserzjoni ta' 0.3dB għal kull konnettur - dak huwa l-istandard tal-industrija għal assemblaġġi ta 'grad premium-. B'żewġ konnetturi għal kull rabta (wieħed f'kull tarf), qed tħares lejn Inqas minn jew ugwali għal telf ta 'konnettur totali ta' 0.6dB. Għall-kalkolu tal-baġit tal-link tiegħek, hawn x'għandek tikfattura: telf ta 'konnettur (0.6dB), attenwazzjoni tal-fibra (3.5dB/km f'850nm għal OM3), u kwalunkwe punt ta' splice jekk applikabbli. Għal rabta tipika ta '100m 10G, qed tuża forsi 0.35dB għall-fibra nnifisha flimkien ma' 0.6dB għall-konnetturi - sew fil-baġit ta '2.6dB li jippermetti 10GBASE-SR. Aħna 100% nittestjaw kull fibra waħda qabel it-tbaħħir u ninkludu r-rapport tat-test, sabiex tkun taf eżattament dak li qed tieħu. L-ebda sorpriża.

A: Ħsieb tajjeb – l-identifikazzjoni tal-fibra hija kritika meta tkun qed tittratta kejbils b'ħafna -fibra! Aħna nsegwu l-istandard tal-kodifikazzjoni tal-kulur TIA-598, li juża sekwenza speċifika ta '12-il kulur (blu, oranġjo, aħdar, kannella, lavanja, abjad, aħmar, iswed, isfar, vjola, tela, akkwa) flimkien ma' strixxi għal fibri 13-24. F'kejbil b'16-il qalba, il-fibri 1-12 huma kuluri solidi, u l-fibri 13-16 jużaw l-ewwel erba 'kuluri bi strixxa jew traċċatur. Kull fibra hija wkoll numerata fuq is-saqajn tat-tbegħid. Tip pro: meta tkun qed tiddokumenta l-installazzjoni tiegħek, aqbad ritratt taż-żewġt itruf bis-sekwenza tal-kulur viżibbli – se tiffranka sigħat ta' soluzzjoni tal-problemi fit-triq. Jekk għandek bżonn skema ta' kuluri apposta jew tikkettjar speċifiku għall-organizzazzjoni tiegħek, nistgħu nakkomodaw dan ukoll.

A: Il-konnetturi SC infushom għandhom footprint relattivament akbar meta mqabbla ma 'LC, iżda l-fibra nnifisha hija pjuttost flessibbli. Għall-kejbils tal-fibra OM3 multi-tagħna, ir-raġġ tal-liwja minimu taħt tagħbija huwa 10x id-dijametru ta 'barra tal-kejbil, u mhux mgħobbi huwa madwar 5x. Għal kejbil tad-distribuzzjoni tipiku ta' 16-qalba, li jaħdem għal madwar 50-60mm (madwar 2 pulzieri) meta jiġi installat. Ir-riġlejn tat-tbegħid individwali fit-truf tal-SC jistgħu jgħawġu aktar stretti - sa madwar raġġ ta '30mm. Hawn il-ħaġa għalkemm: dejjem ħalli xi slack fil-punti ta 'transizzjoni aktar milli furzar liwjiet stretti. Liwjiet stretti jżidu l-attenwazzjoni u jistgħu jikkawżaw telf ta' makro-liwi maż-żmien. Għal applikazzjonijiet verament limitati għall-ispazju, ikkunsidra l-għażla tagħna tal-fibra insensittiva għall-liwja - timmaniġġja liwjiet ta 'raġġ ta' 7.5mm mingħajr żieda sinifikanti fit-telf.
