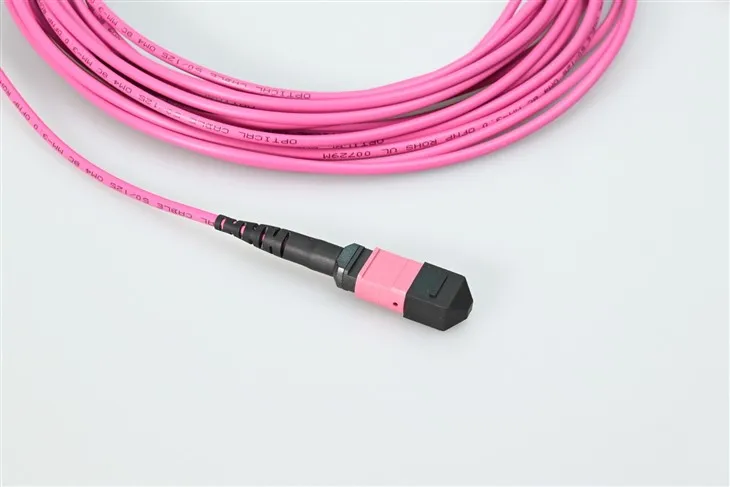

Evolux Fiber MTP TO LC UPC 8CORE OM4 3.0MM PATCH CORD jappoġġja l-migrazzjoni taċ-ċentru tad-dejta għal rati ogħla tad-dejta meta jintuża mat-trunks tagħna. Il-kejbils MTP® huma soluzzjoni effiċjenti għal -densità għolja tal-fiber patching fiċ-ċentri tad-dejta, li jeliminaw il-ħtieġa għal terminazzjoni tal-kamp li tieħu ħin-. Huma ddisinjati biex jiffrankaw l-ispazju u jissimplifikaw il-ġestjoni tal-kejbils filwaqt li jipprovdu għażliet ta' patching kost-effettivi fil-kabinetti. Għall-iskjeramenti trunk sinsla, tagħnaMTP OM4 12-fiber multimode trunk patch cablesjoffru soluzzjoni ta' kejbils ta'-densità għolja komplementari.
Speċifikazzjoni
| Konnettur A | MTP Female (Mingħajr Pin) | Konnettur B | LC UPC Duplex |
| Modalità Fiber | OM4 50/125μm | Tul tal-mewġ | 850/1300nm |
| Distanza Ethernet 40/100G | 150m fi 850nm | Distanza Ethernet 10G | 400m f'850nm |
| MTP Konnettur IL | 0.35dB Max (0.15dB Tip.) | LC Konnettur IL | Inqas minn jew ugwali għal 0.2dB |
| MTP Konnettur RL | Akbar minn jew ugwali għal 20dB | LC Konnettur RL | Akbar minn jew ugwali għal 30dB |
| Attenwazzjoni fi 850nm | Inqas minn jew ugwali għal 2.3dB/km | Attenwazzjoni f'1300nm | Inqas minn jew ugwali għal 0.6dB/km |
| Ġakketta tal-kejbil | Plenum (OFNP) | Għadd tal-Fibra | 8 Fibri |
| Dijametru ta' Barra tal-Cable (OD) | 3.0mm | Dijametru ta' Barra (OD) | 2.0mm |
| Installazzjoni Tensili Tagħbija | 66N | Qawwa tat-tensjoni (Tul/Terminu Qasir) | 80/240N |
| Temperatura operattiva | (-10 sa 60 grad (14 sa 140 ℉) | Temperatura tal-Ħażna | (-10 sa 70 grad (14 sa 158 ℉) |
Karatteristiċi
L-aqwa-sengħa ta' kwalità tiżgura trażmissjoni relabbli
-Konnettur MTP: Jipprovdi sinjali konsistenti u jippermetti disinn tas-sistema adattabbli.
-Fibra:Li tippermetti aktar flessibilità fir-rotta tal-kejbil u l-ħażna permezz ta 'liwjiet aktar stretti.
-Ġakketta:Tnaqqis tal-potenzjal ta' ħsara permezz ta' materjali-reżistenti għan-nar u b'-duħħan baxx.
L-ottimizzazzjoni tad-densità tal-kejbils biex tissodisfa diversi kundizzjonijiet ambjentali.
- It-tnaqqis tal-ispejjeż tal-installazzjoni billi jitnaqqas l-iskart, ittejjeb il-ġestjoni tal-kejbils u tissimplifika l-iskjerament.
It-titjib tan-netwerk tiegħek isir faċli b'plug in-faċli għall-utent-.
- MTP®-kejbils tal-arnessi LC jiffaċilitaw titjib rapidu tar-rata tad-dejta, inkluża l-migrazzjoni minn 10G għal 40G. Biex tifhem aħjar kif OM4 jitqabbel ma’ gradi multimodali oħra qabel ma tikkommetti ruħha għal infrastruttura tal-kejbils, ara l-ħarsa ġenerali tagħna ta’Differenzi tat-tip tal-fibra multimode OM1 permezz OM5 u klassifikazzjonijiet tal-bandwidth.
Applikazzjonijiet
Migrazzjoni tan-Netwerk taċ-Ċentru tad-Data 10G sa 40G/100G
Dan il-kejbil tat-tbegħid MTP-LC jipprovdi passaġġ ta' aġġornament dirett minn infrastruttura Ethernet 10G għal 40G/100G. Il-konfigurazzjoni ta '8-fibra taqbel ma' rekwiżiti standard tat-transceiver 40G QSFP+, li tippermetti migrazzjoni bla xkiel tal-veloċità taċ-ċentru tad-dejta mingħajr ma tissostitwixxi patch panels eżistenti bbażati fuq LC. Għal gwida sħiħa ta 'ppjanar dwar għażliet ta' kejbils strutturati f'100G, irreferi għall-artiklu tagħna dwarkif tagħżel il-kejbils tal-fibra ottika t-tajba għal skjeramenti taċ-ċentru tad-dejta 100G.
Patching tal-Fibra ta'-Densità Għolja fil-Faċilitajiet tal-Kolokazzjoni
Iddisinjat għal patching minn rack-sa-rack u cabinet- fejn l-ispazju huwa limitat. Id-disinn tal-fanout MTP-to-LC jikkonsolida tmien konnessjonijiet tal-fibra f'interface MTP waħda, u jnaqqas il-konġestjoni tal-kejbil f'ambjenti ta' kolokazzjoni ta'-densità għolja.
Installazzjoni tal-Ispazju tal-Ajru Plenum għall-Bini tal-Intrapriżi
Il-ġakketta klassifikata tal-plen-OFNP tissodisfa l-kodiċijiet tas-sigurtà tan-nirien għall-installazzjoni fi spazji għall-immaniġġjar tal-arja 'l fuq mis-soqfa tal-waqgħa. Netwerks tal-kampus tal-intrapriżi u bini kummerċjali li jeħtieġu kejbils tal-fibra konformi mal-kodiċi-jibbenefikaw minn dan il-korda tal-garża tat-tbegħid tal-plenum.
Qasira-Interkonnessjoni ta' 40G QSFP+ għal SFP+
Tgħaqqad il-portijiet tal-iswiċċ 40G QSFP+ direttament ma 'erba' portijiet 10G SFP+ billi tuża l-istruttura tat-tbegħid tal-fibra 8-. Dan il-kejbil tal-arness MTP għall-konverżjoni QSFP-għal SFP jelimina l-ħtieġa għal moduli ta 'tbegħid separati. Meta l-endpoint tal-patching jeħtieġ port tal-adapter fiss minflok kejbil dirett, tagħnaAdapters tal-fibra ottika MTP/MPO għal immuntar tal-pannelli ta' 8, 12, u 24 fibraipprovdi l-interface li tqabbel.
Ittestjar u Tagħmir tal-Lab Fiber Konnettività
Jappoġġja tagħmir tat-test ottiku u setups tal-laboratorju li jeħtieġu konnessjonijiet OM4 multimode b'telf ta 'inserzjoni baxx ivverifikat. Il-konnettur 0.35dB MTP ittestjat mill-fabbrika - jiżgura linji bażi ta 'kejl preċiż għall-applikazzjonijiet tal-ittestjar tal-fibra.
FAQ
Q1: X'inhi d-differenza bejn il-konnetturi MTP u MPO fuq dan il-kejbil tat-tbegħid?
A: MTP hija marka reġistrata tal-US Conec li tissodisfa l-istandards MPO b'karatteristiċi mtejba bħal pinnijiet ta 'gwida ovali u klampi tal-brilli tal-metall. Dan il-kejbil juża konnetturi ġenwini tal-US Conec MTP b'telf ta 'inserzjoni massimu ta' 0.35dB, li jegħleb il-konnetturi MPO ġeneriċi fil-konsistenza tas-sinjal.
Q2: Jista 'dan il-kejbil 8-fibra MTP-LC jappoġġja transceivers 40G QSFP+?
A: Iva. Il-konfigurazzjoni ta' 8-fibra taqbel mar-rekwiżiti tal-kanal għal moduli 40GBASE-SR4 QSFP+. Kull port 40G juża 4 fibri għat-trażmissjoni u 4 fibri biex jirċievu, u dan jagħmel dan il-kejbil tat-tbegħid MTP għal LC kompatibbli ma 'transceivers multimode standard 40G. Għal paragun-maġenb-ta' meta tuża l-LC versus l-interfaces MTP/MPO f'ambjenti ta' densità għolja, ara tagħnagwida prattika għall-għażla tal-konnettur LC vs MTP/MPO għal patching ta'-fibra ta' densità għolja.
Q3: Xi tfisser il-klassifikazzjoni tal-plenum OFNP għal dan il-kejbil tal-garża tal-fibra?
A: OFNP (Optical Fiber Nonconductive Plenum) jindika li l-ġakketta tal-kejbil hija reżistenti għan-nar-u tipproduċi duħħan baxx meta tkun esposta għall-fjamma. Dan il-cable tat-tbegħid MTP klassifikat plenum-huwa approvat għall-installazzjoni fil-bini ta' spazji tar-ritorn tal-arja mingħajr kondjuwit.
Q4: Kemm jista 'dan il-kejbil OM4 MTP-LC jittrasmetti sinjali 40G jew 100G?
A: Skont l-ispeċifikazzjonijiet, dan il-kejbil tal-garża multimode OM4 jappoġġja trasmissjoni Ethernet 40G/100G sa 150 metru f'tul ta 'mewġ ta' 850nm, u 10G Ethernet sa 400 metru.
Q5: Dan il-konnettur MTP huwa maskili (pinnjati) jew femminili (bla pins)?
A: It-tarf MTP huwa femminili (bla pins). Meta tikkonnettja mal-kejbils jew cassettes tat-trunk MTP, kun żgur li l-konnettur tat-tgħammir huwa maskili (pinnjat) biex tikseb allinjament xieraq u konnessjoni ta' telf-baxx.
Q6: Liema applikazzjonijiet jeħtieġu plenum-ratat MTP għal kejbil tal-fibra LC?
A: Il-kodiċijiet tal-bini tipikament jeħtieġu kejbils bil-plen-rated fil-plenums tar-ritorn tal-arja tas-saqaf, spazji tal-art mgħollija f'ċentri tad-dejta, u kwalunkwe żona fejn l-arja tiċċirkola għas-sistemi tal-HVAC. Dan il-kejbil tal-fanout MTP bil-ġakketta OFNP-jissodisfa dawk ir-rekwiżiti ta 'installazzjoni.
Q7: Nista 'tordna tulijiet personalizzati għal dan il-kejbil MTP-LC 8-fiber breakout?
A: Iva. Tulijiet tal-kejbil personalizzati, għadd ta 'fibri alternattivi, u konfigurazzjonijiet differenti tar-riġel tat-tbegħid huma disponibbli fuq talba. Ikkuntattja l-bejgħ biex tispeċifika r-rekwiżiti tal-arness tat-tbegħid tal-MTP tiegħek għal ordnijiet bl-ingrossa jew tal-proġett.
