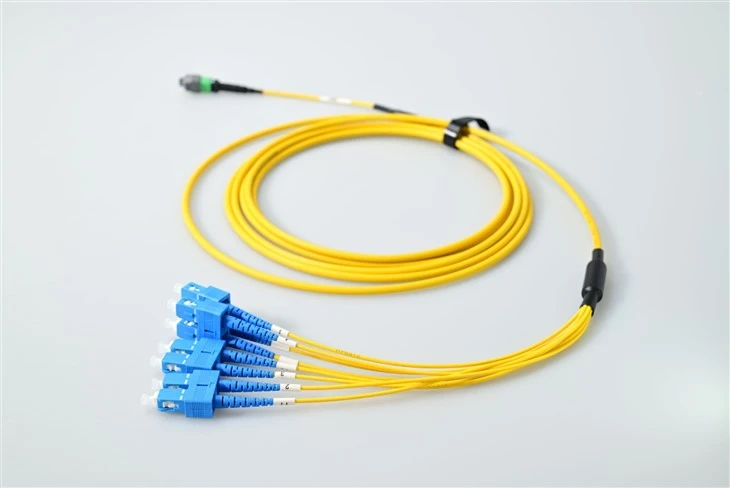

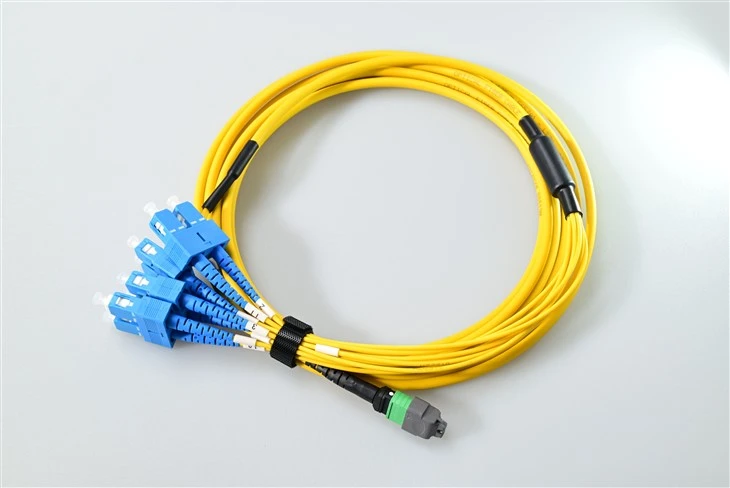

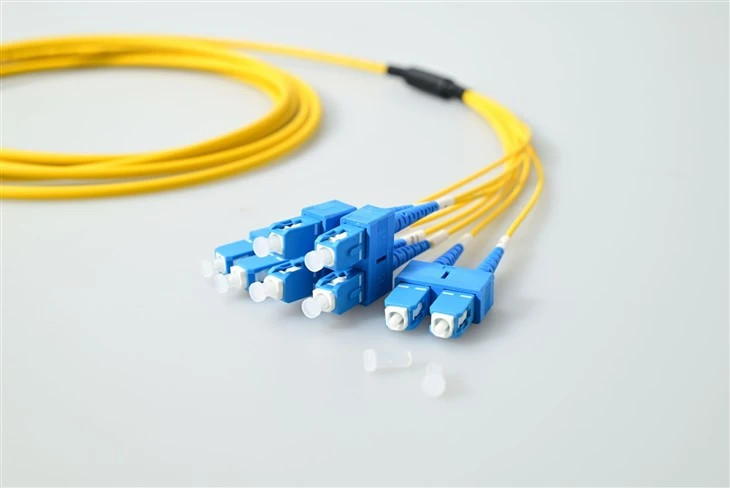

8 CORE SC TO MTP MPO Fiber Patch Cords

A: Huwa verament jaqa 'għal dak li diġà ħadt installat. Jekk qed taħdem ma 'tagħmir jew infrastruttura legacy li hija standardizzata fuq konnetturi SC - li kien super komuni f'netwerks ta' intrapriżi u ambjenti tat-telco qabel ma LC sar l-istandard il-ġdid - allura SC għal MTP/MPO jagħmel sens perfett. Kellna klijenti jaġġornaw is-swiċċijiet tal-qalba tagħhom għal transceivers QSFP 40G jew 100G, iżda l-patch panels u l-ġirjiet tal-fibra eżistenti tagħhom huma kollha SC. Dan il-kejbil tat-tbegħid iħallihom jaqbdu dak il-vojt mingħajr ma jinqalgħu u jissostitwixxu kollox. Barra minn hekk, il-konnetturi SC huma aktar imħatteb u aktar faċli biex jimmaniġġaw f'ambjenti ta'-vibrazzjoni għolja jew meta t-tekniċi jkunu qed jaħdmu bl-ingwanti fuqhom.

A: Allura l-verżjoni ta'-telf baxx tuża ferrules MT premium-b'tolleranzi ta' manifattura aktar stretti – qed nitkellmu dwar ġeometrija tal-ferrule li tinsab fi ftit nanometri. It-telf ta 'inserzjoni tipiku huwa taħt 0.3dB, b'massimu ta' 0.5dB. Telf standard juża, ukoll, ferrules MT standard, u tara telf tipiku madwar 0.5dB b'massimu ta '0.7dB. Għal ġirjiet qosra f'ċentru tad-dejta - ngħidu aħna, 50 metru jew inqas - id-differenza hija onestament negliġibbli għall-biċċa l-kbira tal-applikazzjonijiet. Imma jekk qed timbotta distanzi itwal, tittratta baġits ta' konnessjoni stretti, jew tikkonnettja stadji multipli ta' cassettes, dak iż-0.2-0.3dB żejda għal kull punt ta' konnessjoni jiżdiedu malajr. Ġeneralment nirrakkomandaw telf-baxx għal links ta' missjoni-kritiċi 100G jew meta tkun qed tipprova l-futur għal veloċitajiet ogħla.

A: Kull kejbil huwa ddisinjat speċifikament jew għal singlemode (OS2 9/125μm) jew multimode (OM3/OM4 50/125μm) - ma tistax tħallat u tqabbel. L-allinjament tal-ferrule MT u d-daqsijiet tal-qalba tal-fibra huma differenti bejn iż-żewġ tipi. Għal multimode, inti tipikament qed tuża dan ma' transceivers 40GBASE-SR4 jew 100GBASE-SR4 fuq fibra OM3 jew OM4. Għal singlemode, aħseb 100GBASE-PSM4 jew fit-tul-li jilħqu applikazzjonijiet 40G. L-aħbar it-tajba hija li nikkodjawhom-: ġakketta akkwa jew maġenta għal multimode, isfar għal singlemode. Kun żgur li qed tordna t-tip ta 'fibra t-tajjeb biex taqbel mat-transceivers tiegħek u l-infrastruttura eżistenti!

A: Il-mekkaniżmu ta' qfil tal-push-pull fuq il-konnettur MTP huwa onestament game-changer għal installazzjonijiet ta'-densità għolja. Minflok l-għafsa tradizzjonali-biex-tirrilaxxa t-tabs li ssib fuq konnetturi LC jew SC, inti litteralment iġbed dritt lura biex tiskonnettja - l-ebda ġinnastika tas-swaba' meħtieġa. Dan huwa enormi meta tkun qed taħdem f'pannell tal-garża skomdi b'għexieren ta 'fibri ppakkjati sewwa. Rajt tekniċi jissieltu għal 10 minuti jippruvaw jilħqu madwar kejbils oħra biex jagħfas tab rilaxx. B'push-pull, tista' tiskonnettja b'id waħda, anke fl-ixkafef l-aktar iffullati. Barra minn hekk, inaqqas ir-riskju li tiskonnettja aċċidentalment il-kejbil ħażin jew tagħmel ħsara lill-konnessjonijiet ta 'ħdejha.

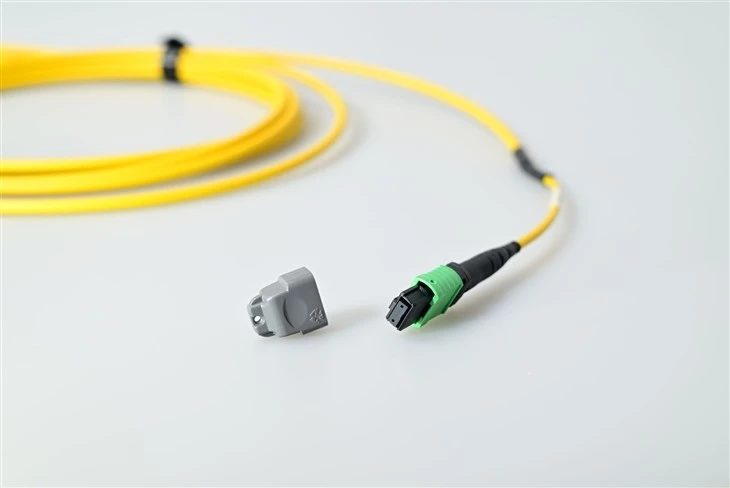

A: Il-pinnijiet tal-gwida huma dak li jagħmel il-maġija jiġri b'konnetturi MTP/MPO. Huma pinnijiet tal-metall ultra-preċiżi (qed nitkellmu tolleranzi fil-livell tal-mikron-) li jallinjaw il-ferrule MT meta tgħaqqad il-konnettur. Hawn il-ftehim: il-verżjoni "maskil" għandha l-labar, il-verżjoni "femminili" għandha toqob biex tirċevihom. Il-biċċa l-kbira tal-kejbils tagħna ta '8-core SC għal MTP/MPO jiġu b'konnetturi MTP femminili (bla pins) fit-tarf MTP, li huwa standard għall-konnessjoni ma' transceivers QSFP jew patch panels. It-transceivers u l-pannelli għandhom il-konnetturi maskili (pinnjati). Allura meta tkun qed tordna, tkun trid MTP femminili sakemm ma jkollokx applikazzjoni speċifika li teħtieġ mod ieħor. It-tmiem SC? Konnetturi standard duplex SC, xejn fancy hemmhekk.

A: Noffru t-tlieta, u kull wieħed għandu postu. Il-kejbil tond huwa l-aktar komuni - huwa rinforzat, faċli biex jgħaddi minn sistemi ta 'ġestjoni tal-kejbil, u flessibbli biżżejjed għal liwjiet stretti. Int ser tara dan b'ġakketta b'dijametru ta '3.0mm. Il-kejbil ovali huwa aktar ċatt, li jista 'jkun sabiħ għar-rotta taħt artijiet mgħollija jew fi trejs tal-kejbil orizzontali stretti. Żigarella vojta hija l-aktar kompatta - litteralment hija biss il-fibra taż-żigarella b'ġakketta protettiva minima. Dan huwa tajjeb ħafna għal installazzjonijiet ta' densità ultra{-għolja fejn kull millimetru jgħodd, iżda huwa inqas robust għal immaniġġjar mhux maħdum. Għall-biċċa l-kbira tal-applikazzjonijiet taċ-ċentru tad-dejta, nirrakkomandaw il-kejbil tond imħatteb. Huwa l-post ħelu bejn il-flessibilità, id-durabilità u l-faċilità ta 'installazzjoni.

A: Il-polarità tista 'tikseb konfużjoni, iżda hawn il-verżjoni sempliċi: għal tbegħid standard ta' 8-fibra SC għal MTP/MPO, tipikament qed tħares lejn il-polarità tat-Tip B (imsejħa wkoll Metodu B). Dan ifisser li l-fibra 1 fuq tarf wieħed tgħaqqad mal-fibra 8 fuq in-naħa l-oħra, il-fibra 2 mal-fibra 7, u l-bqija – huwa flip "ċavetta-sa ċavetta-l isfel". Dan huwa dak li għandek bżonn biex tikkonnettja transceiver 40G QSFP + ma 'erba' portijiet SC duplex. Il-polarità tat-Tip A hija straight-through (fibra 1 sa fibra 1), li hija inqas komuni għal applikazzjonijiet ta 'tbegħid. It-Tip Ċ jinvolvi pari ta 'qsim, li tuża ma' konfigurazzjonijiet ta 'cassette speċifiċi. Bottom line: sakemm id-disinn tan-netwerk tiegħek ma jispeċifikax mod ieħor, mur mat-Tip B għall-applikazzjonijiet QSFP. Nistgħu nimxu miegħek permezz tal-konfigurazzjoni eżatta jekk tibgħatilna d-dijagramma tan-netwerk tiegħek.

A: Il-kodifikazzjoni tal-kulur hija l-ħabib tiegħek għall-identifikazzjoni ta' malajr u l-prevenzjoni ta' taħlit-ups. Hawn l-istandard: aqua jacket=OM3 multimode (10G ratata), magenta/vjola=OM4 multimode (40/100G ratata), isfar=OS2 singlemode. L-akkomodazzjoni MTP/MPO issegwi wkoll dan - tara akkomodazzjoni blu għal lustrar UPC u aħdar għal lustrar APC fuq singlemode. Xi manifatturi jżidu l-varjazzjonijiet tagħhom stess, iżda dawk huma l-istandards tal-industrija. Ma jimpurtax funzjonalment? Mhux tassew - kejbil isfar jaħdem tajjeb sakemm il-fibra ġewwa tkun it-tip it-tajjeb. Iżda operazzjonalment, huwa importanti ħafna. Il-kodifikazzjoni tal-kulur tgħin lit-tekniċi jkunu jafu istantanjament ma' xiex qed jaħdmu, inaqqas l-iżbalji ta' installazzjoni, u jagħmel is-soluzzjoni tal-problemi b'mod aktar mgħaġġel. Barra minn hekk, il-verifiki u d-dokumentazzjoni tan-netwerk huma ħafna eħfef meta tista’ tagħti daqqa t’għajn lejn il-kuluri tal-kejbil.
