Soluzzjoni tal-kejbils tal-fibra taċ-Ċentru tad-Data Evolux
Ibni RFQ-BOM tal-fibra passiva lesta b'trunks MPO/MTP u breakouts, kordi tal-garża LC, għażliet ta' modalità waħda OM3/OM4 jew OS2-modalità waħda, adapters kompatibbli u tikkettjar-speċifiku tal-proġett.
Ibgħat il-BOM tal-kejbils tiegħek Irrevedi Prodotti Verifikati
Imwaqqfa fl-2013
Pubblikazzjoni tal-profil tal-kumpanija
10+ snin
Esperjenza tal-industrija tal-fibra ottika ddikjarata fuq il-post
Kampjuni għall-massa
Appoġġ għall-ordnijiet ta' kampjuni,-lottijiet żgħar u ta' volum
Dokumentazzjoni IL/RL
Proġetti Tlestew
Kejbils tal-fibra ta'-densità għolja għal Kmamar tas-Server, Netwerks Intrapriżi u Infrastruttura tal-Cloud
Evolux jipprovdi konnettività passiva għal proġetti tal-kejbils tal-fibra taċ-ċentru tad-dejta, inklużi kordi tal-garża LC, assemblaġġi tal-kejbil MPO/MTP, kejbils multimode OM3 u OM4, kejbils tal-modalità unika OS2 -, adapters tal-fibra u pigtails. Il-firxa tkopri patching tat-tagħmir, links tal-kabinett, bagolli tas-sinsla, transizzjonijiet ta 'tbegħid u movimenti ta' kejbils strutturati, żidiet u bidliet. L-operaturi taċ-ċentru tad-dejta, l-integraturi tan-netwerk, il-kuntratturi tal-kejbils u d-distributuri jistgħu jixtru prodotti standard, jitolbu kampjuni jew jippreparaw BOM ta' proġett għal produzzjoni ta' lott-żgħir u bl-ingrossa. Bħala manifattur tal-kejbils tal-fibra taċ-ċentru tad-dejta u fornitur tal-assemblaġġ tal-kejbil tal-fibra ottika tal-OEM, Evolux jista 'jirrevedi kombinazzjonijiet ta' konnettur, modalità tal-fibra, lustrar, tul, ġakketta, kulur, tikkettjar u ippakkjar. Ix-xerrejja li jippjanaw soluzzjoni ta' cabling MPO/MTP ta'-densità għolja għandhom jissottomettu l-interface tat-transceiver, l-għadd tal-fibra, is-sess u l-polarità mal-RFQ.
Data Center Fiber Cableling Prodotti bi Speċifikazzjonijiet Verifikabbli
Il-karti tal-prodotti hawn taħt jużaw ismijiet, għażliet u valuri numeriċi ppubblikati fuq il-paġni tal-prodotti Evolux. Il-kwotazzjonijiet finali għandhom jidentifikaw il-grad ta 'telf magħżul, l-immappjar tal-konnettur u l-kostruzzjoni tal-kejbil għaliex mhux kull għażla tapplika għal kull assemblaġġ.

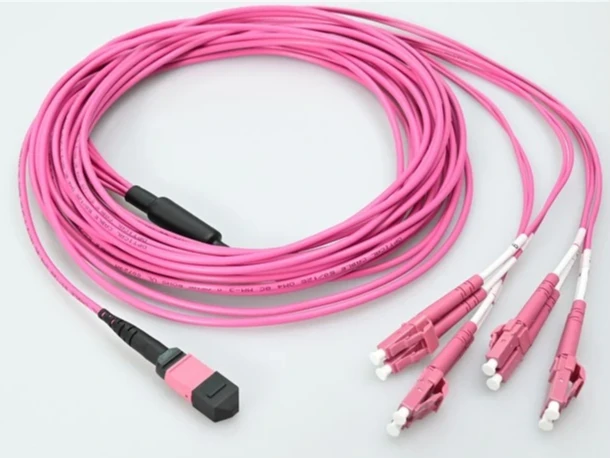

MTP Female għal 4 × LC UPC Duplex, 8-Fiber OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0.35 dB max; LC IL Inqas minn jew ugwali għal 0.2 dB
- Kejbil OFNP ta '3.0 mm; 150 m f'40/100G u 850 nm

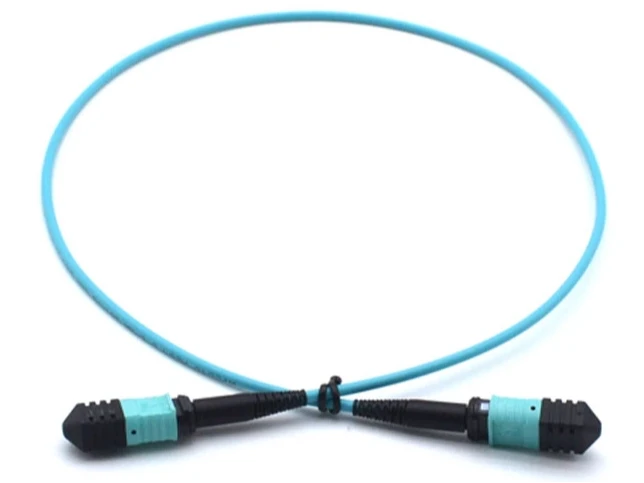

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- Assemblaġġ OM3 ta '12-il fibra
- Kejbil LSZH ta '3.0 mm; konfigurazzjoni ppubblikata 1 m
- MM telf baxx-IL: tipiku<0.30 dB; max <0.5 dB

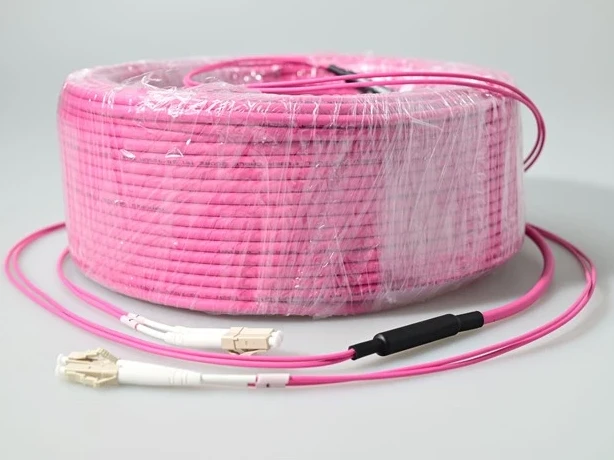

LC għal LC OM4 Multimode Duplex Patch Cord
- Ferrule ta' fattur ta'-forma-żgħir ta' 1.25 mm
- Interface tal-konnettur IEC 61754-20
- Riser, plenum u għażliet tal-kejbil personalizzati ddikjarati
LC UPC OM3 Uniboot Multimode Patch Cable
- Lejżer OM3-fibra 50/125 µm ottimizzata
- 10G jilħaq sa 300 m f'850 nm
- OFNR u OFNP; tulijiet standard 0.5 m sa 30 m
Kejbil tal-Garża tal-Modalità Unika LC/UPC personalizzata
- 9/125 µm għażla ta' modalità waħda-
- IL Inqas minn jew ugwali għal 0.30 dB IEC Grad Ċ; Inqas minn jew ugwali għal 0.15 dB IEC Grad B
- 0.9/2.0/3.0 mm; PVC, LSZH jew OFNP
MTP/MPO Adapter bil-kmiem ta ' l-allinjament
- Telf ta 'inserzjoni 0.2 dB max
- Minimu ta' 1,000 ċiklu ta' tgħammir
- Flanġ/bla flanġ; simplex/duplex; RoHS iddikjarat

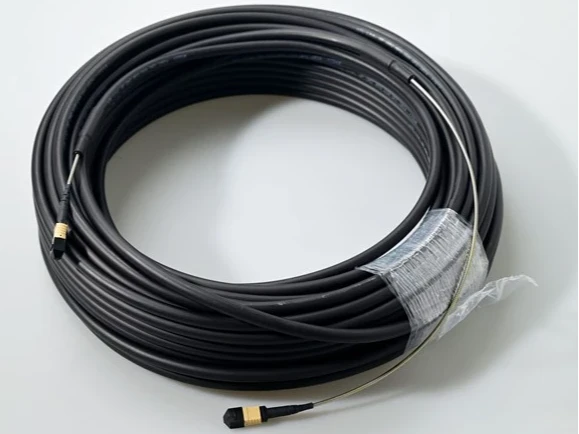

MPO/MTP Armored Fiber Optic Garża Kurdun
- OS2, OM3 jew OM4; 8, 12, 24, 48, 72 jew 144 fibra
- Korazza ta' tejp ta' l-istainless-spirali
- IEC 61754-7 u TIA 604-5
LC/LC Duplex Multimode Adapter
- Tip ta 'adapter LC; korp duplex
- Interface tal-lustrar UPC
- Multimode; l-ebda-konfigurazzjoni tal-flanġ

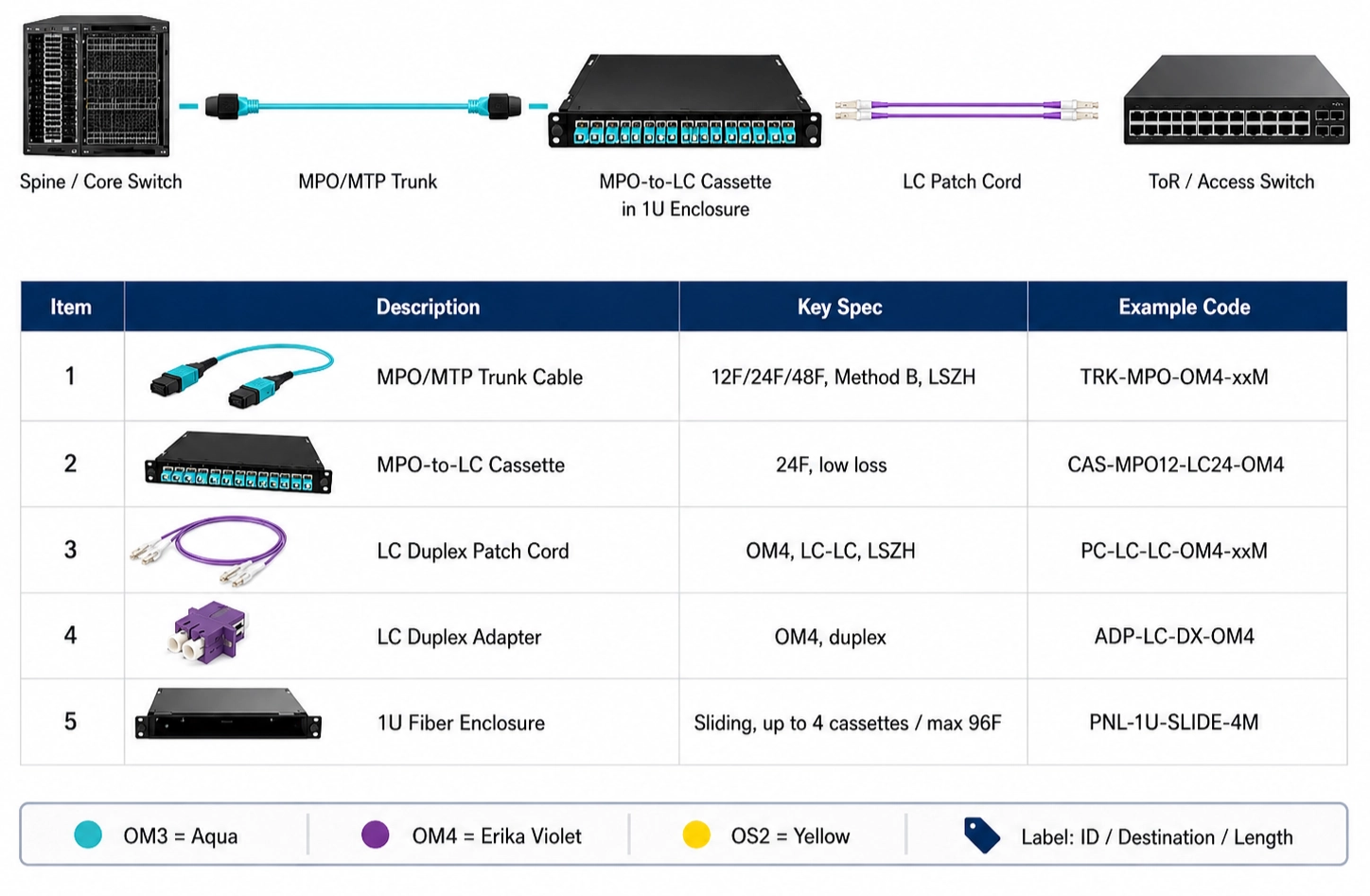

-Densità Għolja taċ-Ċentru tad-Data tal-Arkitettura tal-Cableing tal-Fibra skont ir-Rwol tal-Link
Pjan ta 'kejbils strutturat utli jibda b'punti ta' konnessjoni, mhux lista ta 'kejbils ġeneriċi. Ippjana l-interface tat-tagħmir u l-metodu ta 'patching f'kull stadju, imbagħad tassenja l-ġeneru tal-konnettur, il-polarità, il-grad tal-fibra u l-ġakketta għall-kanal komplut.
Server jew Ħażna
Ikkonferma l-interface tat-transceiver LC duplex jew dirett MPO/MTP u l-grad tal-fibra meħtieġ.
01
Swiċċ ToR / EoR
Uża patching LC għal portijiet duplex jew breakout MPO/MTP għal konverżjoni parallela-għa-duplex.
02
Qasam tal-Garża tar-Rack
Qabbel l-adapters LC duplex jew MPO/MTP max-xerrej-speċifikat panel jew cassette footprint.
03
Ringiela / Sinsla Trunk
Assemblaġġi MPO/MTP mitmuma minn qabel jikkonsolidaw il-fibri u jnaqqsu x-xogħol tat-terminazzjoni tal-post.
04
MDA / Salib-Konness
Ippreserva r-rekords tal-ittikkettar, il-polarità u t-telf-budget tul il-mogħdija tal-kejbils strutturati.
05
| Kundizzjoni tal-proġett | Direzzjoni tal-kejbils rakkomandata | Ix-xerrej għandu jikkonferma | Ambitu Evolux rilevanti |
|---|---|---|---|
| Patching tagħmir duplex | Kejbil LC-għal-LC duplex jew uniboot | Grad tal-fibra, lustrar, tul, ġakketta, tikkettjar tal-port | Assemblaġġi LC multimode OM3/OM4 u 9/125 µm single-mode |
| Sinsla parallela | MPO/MTP trunk | Disinn 8/12/24-fibra, sess, polarità, orjentazzjoni ewlenija, klassi ta 'telf | Assemblaġġi MPO/MTP f'konfigurazzjonijiet OS2, OM3 u OM4 |
| Parallel-għal-migrazzjoni duplex | MTP/MPO-għal-tbegħid tal-LC | L-immappjar tat-transceiver, l-ordni tal-par LC, is-sess u t-telf totali tal-kanal | 8-fibra OM4 MTP femminili għal erba 'assemblaġġ duplex LC UPC |
| Traffiku għoli-jew mogħdija esposta | Assemblaġġ armat multi-fibra | Għadd tal-fibra, ġeometrija tal-kejbil, restrizzjonijiet tar-rotta u kontroll tal-liwja | Għażliet ta' MPO/MTP armored ta' l-istainless-spirali |
| Panel jew igganċjar tal-cassette | LC jew MPO/MTP adapter | Footprint, flanġ, orjentazzjoni taċ-ċavetta, mod u kompatibilità tal-lustrar | LC duplex u MTP/MPO flanged jew adapters mingħajr flanġ |
MPO/MTP Data Center Fiber Cableling għal Compact Trunks u Breakout Links
Il-firxa ppubblikata ta 'Evolux tappoġġja ż-żewġ rwoli prattiċi MPO/MTP f'sistema strutturata:multi-fiber trunking bejn il-punti tad-distribuzzjoniu assemblaġġi tat-tbegħid li jippreżentaw konnetturi duplex mat-tagħmir.
8 fibri → 4 pari LC duplex
Il-prestazzjoni tat-tbegħid hija speċifikata fiż-żewġ tipi ta 'konnettur
L-assemblaġġ 8-fibra OM4 juża konnettur femminili MTP u erba 'truf duplex LC UPC. Il-limiti ppubblikati tagħha jisseparaw l-interface MTP f'telf ta 'inserzjoni massimu ta' 0.35 dB mill-interface LC f'Inqas minn jew ugwali għal 0.2 dB, sabiex xerrej jista 'jqiegħed kull konnessjoni fil-baġit tat-telf tal-kanal minflok jiddependi fuq talba waħda mhux definita ta' "telf baxx".
8-144 fibri ppubblikati
Kostruzzjonijiet standard u korazzati jindirizzaw mogħdijiet differenti
Il-prodott standard MPO/MPO-OM3-12F-3.0MM-LSZH-1M huwa adattat għal trunking ta 'ġewwa kompatti, filwaqt li l-firxa MPO/MTP armored żżid tejp spirali tal-istainless steel.L-armatura għandha tintgħażel għal espożizzjoni mekkanika; ma tissostitwixxix il-ħtieġa li tikkonferma l-kontroll tal-liwja, it-telf tal-konnettur, il-polarità jew il-kompatibilità tal-pannelli.
LC Data Center Fiber Cableling għal Swiċċ Dens u Patching Server
L-assemblaġġi LC tajbin portijiet tat-tagħmir u oqsma tal-garża fejn kull link juża par duplex trażmissjoni/riċeviment. Il-ferrule LC ta '1.25 mmjipprovdi interface iżgħar minn SC, filwaqt li l-kostruzzjoni uniboot tnaqqas in-numru ta 'korpi tal-kejbil mgħoddija permezz ta' rack dens.
OM3: 10G sa 300 m f'850 nm
Uża OM3 fejn it-transceiver u tilħaq tappoġġjaha
Il-kejbil uniboot LC UPC OM3 ippubblikat juża fibra tal-lejżer-ottimizzata 50/125 µm u huwa offrut f'verżjonijiet OFNR u OFNP. Evolux jelenka tulijiet standard minn 0.5 m sa 30 m u jaċċetta tulijiet personalizzati, li jippermetti lill-BOM jikkontrolla l-eċċess tal-loop-servizz minflok juża tul wieħed għal kull pożizzjoni tar-rack.
Modalità waħda OM4 jew 9/125 µm
Agħżel il-grad tal-fibra mill-ottika, mhux il-kulur biss
Il-portafoll LC jinkludi anOM4 multimode duplex prodottu assemblaġġi customizable 9/125 µm single mode -b'għażliet tal-kejbil tal-PVC, LSZH jew OFNP. Il-kulur tal-ġakketta jista 'jappoġġja l-identifikazzjoni, iżda l-ispeċifikazzjoni tax-xiri għandha tiddikjara l-mod tal-fibra, il-lustrar, il-klassifikazzjoni tal-ġakketta u r-rekwiżiti mkejla ta' IL/RL b'mod espliċitu.
Telf-Kontrolli tal-Baġit, tal-Polarità u tal-Interface għall-Fiber Cableling taċ-Ċentru tad-Data
Dak li jagħmel assemblaġġ mitmum minn qabel skjerat huwa l-ftehim bejn kull attribut tal-link. Dawn il-kontrolli għandhom jiġu solvuti fuq it-tpinġija approvata jew il-BOM qabel il-produzzjoni.
Baġit ta 'telf ottiku
Żid it-telf iddikjarat tal-konnettur u tal-adapter f'kull par imqabbad, flimkien mal-attenwazzjoni tal-fibra u l-marġni tal-inġinerija. Itlob il-format tar-rapport IL/RL bil-kwotazzjoni.
Polarità MPO/MTP
Iddefinixxi l-mappa tal-fibra minn tmiem-sa-l-orjentazzjoni taċ-ċavetta. "MPO/MTP kompatibbli" waħedha ma tidentifikax jekk il-kanal jippreservax mogħdijiet ta 'trasmissjoni u riċeviment.
Konnettur sess
Map pinned u unpinned interfaces fuq transceivers, trunks, adapters u cassettes. Żewġ konnetturi bil-pinnijiet ma jistgħux jitqabbdu b'mod korrett.
Grad tal-fibra u ottika
Qabbel OM3, OM4 jew OS2 mal-wavelength, ir-rata tad-data u tilħaq fuq id-datasheet tat-transceiver. Tissostitwixxix grad ta 'fibra mingħajr ma terġa' tiċċekkja l-kanal.
Ġakketta u passaġġ
Stat LSZH, OFNR, OFNP jew kostruzzjoni oħra meħtieġa, flimkien ma 'dijametru tal-kejbil, ambjent tar-rotta u ħtiġijiet ta' protezzjoni mekkanika.
Pjan ta' identifikazzjoni
Ipprovdi l-konvenzjoni tal-ismijiet tal-port, it-tikketti bit-tarf, il-kuluri tal-ġakketta jew tal-boot, l-iskeda tat-tul u l-gruppi tal-ippakkjar meħtieġa għas-sekwenzjar tal-installazzjoni.
Ibgħat BOM Tlesti tal-Cableing tal-Fibra Passiva għal Reviżjoni
Maniġer tas-sorsi jew inġinier tal-prodott għandu jipprovdi biżżejjed informazzjoni biex jidentifika kull interface tat-tgħammir u kull varjant kummerċjali. Dan inaqqas il-linji ta' kjarifika u jagħmel l-ittestjar tal-kampjuni sinifikanti.
Applikazzjoni u topoloġija:server, ħażna, ToR/EoR, sinsla, MDA jew rwol cross-connect.
Interfaces:tip ta 'konnettur, lustrar, għadd ta' fibra MPO/MTP, sess, orjentazzjoni ewlenija u polarità.
Medja ottika:OM3, OM4 jew OS2, wavelength, rata tad-data, jilħqu u klassi ta 'telf meħtieġ.
Bini mekkaniku:tul tal-kejbil, dijametru, tul tat-tbegħid, klassifikazzjoni tal-ġakketta, armatura u rekwiżiti tal-ġbid.
Dettalji kummerċjali:kwantità skond il-konfigurazzjoni, kwantità tal-kampjun, tikketti, logo, ippakkjar u dokumenti meħtieġa.
Konfigurazzjoni u Reviżjoni tat-Tpinġija tal-Fiber Cableing taċ-Ċentru tad-Data tad-Dwana
Evolux jiddikjara li l-kombinazzjonijiet tal-konnetturi, it-tulijiet tal-kejbils, il-modi tal-fibra, it-tipi tal-lustrar, l-istrutturi tal-kejbils, il-kuluri tal-ġakketti u l-boot, it-tikketti u l-ippakkjar jistgħu jiġu riveduti għall-provvista bbażata fuq il-proġett-.
Speċifikazzjoni u appoġġ għat-tpinġija
Aqsam tpinġija, kampjun tal-prodott, speċifikazzjoni eżistenti jew topoloġija. Ir-reviżjoni għandha tissakkar l-immappjar tal-konnettur, id-dimensjonijiet tat-tbegħid, it-tolleranza tat-tul, il-ġakketta, il-pożizzjoni tat-tikketta u l-unità tal-ippakkjar qabel ma jiġi prodott kampjun.
- BOM u reviżjoni tat-topoloġija
- Konnettur u tqabbil tal-fibra
- Konfigurazzjoni standard jew personalizzata
Kampjun, -lott żgħir u provvista bl-ingrossa
Is-sit jikkonferma l-evalwazzjoni tal-kampjuni, l-adattament ta'-lottijiet żgħar u l-produzzjoni bl-ingrossa. Ma tippubblikax MOQ fiss wieħed jew ċiklu ta 'kampjunar għall-assemblaġġi kollha taċ-ċentru tad-dejta minħabba li l-konfigurazzjoni u l-kwantità jaffettwaw l-ordni.
- Kampjun ta' kompatibilità
- Evalwazzjoni tal-prestazzjoni
- Kampjun approvat bħala referenza tal-produzzjoni
Tikketta privata u identità tal-installazzjoni
Il-personalizzazzjoni disponibbli tinkludi kuluri tal-ġakketta u tal-boot, markaturi tal-kejbils, tikketti tal-prodotti, logos, imballaġġ newtrali u ippakkjar speċifiku tal-klijent-. Iddefinixxi t-test, il-format tal-barcode u l-konvenzjoni tat-tmiem-A/tmiem-B fix-xogħol artistiku approvat.
- Cable personalizzat u tikketti tal-prodott
- Reviżjoni tal-logo u l-ippakkjar
- Kodifikazzjoni tal-kulur skond il-proġett
Standards u Rekords tal-Kwalità għall-Akkwist tal-Assemblaġġ tal-Cable tal-Fibra
L-aktar evidenza ta 'kwalità utli hija marbuta mal-prodott u l-lott eżatti. Il-paġni tal-prodotti Evolux jippubblikaw l-istandards tal-interface, id-dikjarazzjonijiet tal-materjal u l-għażliet tal-ittestjar li ġejjin; ix-xerrejja għandhom jitolbu d-dokument applikabbli kontra l-SKU ikkwotat.
IEC 61754-7 u TIA 604-5
Ippubblikat għall-assemblaġġ armat MPO/MTP u l-firxa tal-adapter MPO/MTP. Dawn ir-referenzi jiddefinixxu l-interface tal-konnettur b'ħafna -fibra u jappoġġaw il-kontrolli tal-intermateabilità.
Telcordia GR-326 u JIS
Elenkat fuq il-paġna tal-adapter MTP/MPO ta' 0.2 dB massimu-telf. Ikkonferma l-kwalifika eżatta jew id-dokument ta' konformità għall-konfigurazzjoni tal-adapter li qed tiġi ordnata.
Ġakketta tal-kejbil OFNP
Ippubblikat għall-assemblaġġ ta' 8-fibra OM4 MTP-to-LC. Dan jidentifika l-kostruzzjoni tal-cable plenum iddikjarata; id-disinjatur tal-proġett jibqa' responsabbli għall-aċċettazzjoni tal-kodiċi lokali.
IEC 61754-20
Ippubblikat għall-korda tal-garża duplex LC OM4. Tidentifika l-interface tal-konnettur LC użata fil-konnessjonijiet tat-tagħmir SFP, XFP u SFP +.
Konformità tal-materjal RoHS
Iddikjarat għall-adapter MTP/MPO. Għar-rekords tal-akkwist, itlob dikjarazzjoni kurrenti li tidentifika l-prodott ikkwotat jew il-familja tal-materjal.
Rapportar ta' telf ta' inserzjoni/ritorn-
Evolux jiddikjara li r-rapporti IL/RL jistgħu jiġu fornuti. Speċifika l-wavelength, il-limitu, il-metodu tat-test, il-bażi tat-teħid tal-kampjuni u jekk humiex meħtieġa riżultati serjali.
Evolux jiddikjara li ġie stabbilit fl-2013 u għandu aktar minn 10 snin ta 'esperjenza fl-industrija tal-fibra ottika. L-ebda dejta-ċentru-speċifiku tal-konsenja totali jew każ ta' ċentru tad-dejta msemmi ma huwa ppubblikat fuq il-paġni riveduti, għalhekk din il-paġna tas-soluzzjoni ma tassenjax għadd ta' skjerament mhux ivverifikat lis-segment taċ-ċentru tad-dejta.
FAQ tas-Soluzzjoni tal-Fiber Cableing taċ-Ċentru tad-Data
X'informazzjoni għandha tkun inkluża f'RFQ tal-kejbils tal-fibra taċ-ċentru tad-dejta?
Ipprovdi r-rwol tal-link, transceiver jew interface tat-tagħmir, tip ta 'konnettur, modalità tal-fibra, għadd tal-fibra, polarità, sess tal-konnettur, lustrar, tul tal-kejbil, klassifikazzjoni tal-ġakketta, kwantità skont it-tul, tikkettar u ippakkjar. Topoloġija, BOM, tpinġija, kampjun jew speċifikazzjoni kurrenti tgħin lil Evolux jiċċekkja l-kompatibilità tal-komponenti qabel il-kwotazzjoni.
Meta għandu ċentru tad-dejta juża LC duplex minflok MPO/MTP?
Uża LC duplex fejn it-tagħmir attiv u l-oqsma tal-garża jesponu portijiet LC duplex u l-link iġorr par wieħed trażmissjoni/riċeviment. Uża MPO/MTP għal multi-fiber trunks, portijiet-ottiċi paralleli jew aggregazzjoni ta'-densità għolja; transizzjoni ta' xedd MPO/MTP-għal-LC jew cassette jistgħu jgħaqqdu ż-żewġ tipi ta' interface.
Kif għandhom ix-xerrejja jagħżlu bejn OM3, OM4 u OS2?
Qabbel il-fibra mal-ispeċifikazzjoni tat-transceiver, wavelength, tilħaq u impjant installat. Evolux telenka assemblaġġi multimode OM3 u OM4 50/125 µm u għażliet tal-modalità waħda OS{2 9/125 µm; tikkonferma l-grad eżatt kontra l-iskeda tad-dejta tat-tagħmir aktar milli tagħżel bil-kulur tal-ġakketta biss.
Liema dettalji MPO/MTP għandhom jiġu kkonfermati qabel il-produzzjoni?
Ikkonferma l-għadd tal-fibra, is-sess tal-konnettur, l-orjentazzjoni taċ-ċavetta, il-metodu tal-polarità, il-lustrar tal-UPC jew APC, il-grad tal-fibra, il-klassi tat-telf u l-immappjar ta' tmiem-sa-. Dawn l-attributi jaħdmu bħala sistema waħda, għalhekk tip ta 'kejbil korrett b'polarità jew sess ħażin xorta jista' jipprevjeni l-link milli topera.
X'inhuma l-MOQ u l-ħin taċ-ċomb tal-kampjun għall-kejbils tal-fibra tad-data center tad-dwana?
Evolux jiddikjara li jappoġġa kampjuni, customization ta' lott-żgħar u produzzjoni bl-ingrossa, iżda l-websajt ma tippubblikax MOQ numeriku fiss jew ħin ta' tmexxija tal-kampjun għal din is-soluzzjoni. It-tnejn għandhom jiġu kkonfermati wara li l-konnettur, il-fibra, it-tul, il-ġakketta, it-tikkettar, ir-rapport tat-test-u r-rekwiżiti tal-kwantità jiġu riveduti.
Jista' Evolux jipprovdi kejbils ta' tikketti privati-u dokumentazzjoni tat-test?
L-ambitu tal-personalizzazzjoni ppubblikat jinkludi kuluri tal-ġakketta u tal-boot, markaturi tal-kejbils, tikketti tal-prodotti, logos, imballaġġ newtrali jew speċifiku tal-klijent-u konfigurazzjoni tal-prodott. Id-datasheet u s-sostenn tar-rapport ta' inserzjoni-telf/ritorn-telf-huwa ddikjarat; tiddefinixxi jekk ir-rapporti humiex ibbażati fuq lott-jew serialized fl-ispeċifikazzjoni tal-ordni approvata.
Ibni l-BOM tal-Fiber Cableling taċ-Ċentru tad-Data tiegħek Madwar Interfaces Reali
Ibgħat it-topoloġija, l-interfaces tat-transceiver, l-immappjar tal-konnettur, ir-rekwiżit OM3/OM4 jew OS2, tulijiet, ġakketta, kwantitajiet u pjan ta 'tikkettar. Evolux jista' jirrevedi l-assemblaġġi u l-adapters tal-kejbil passivi kontra l-ispeċifikazzjoni sottomessa.
