Cable tal-garża tal-fibra ta 'barra għal FTTA: Gwida tal-Għażla Onesta tal-Fornitur

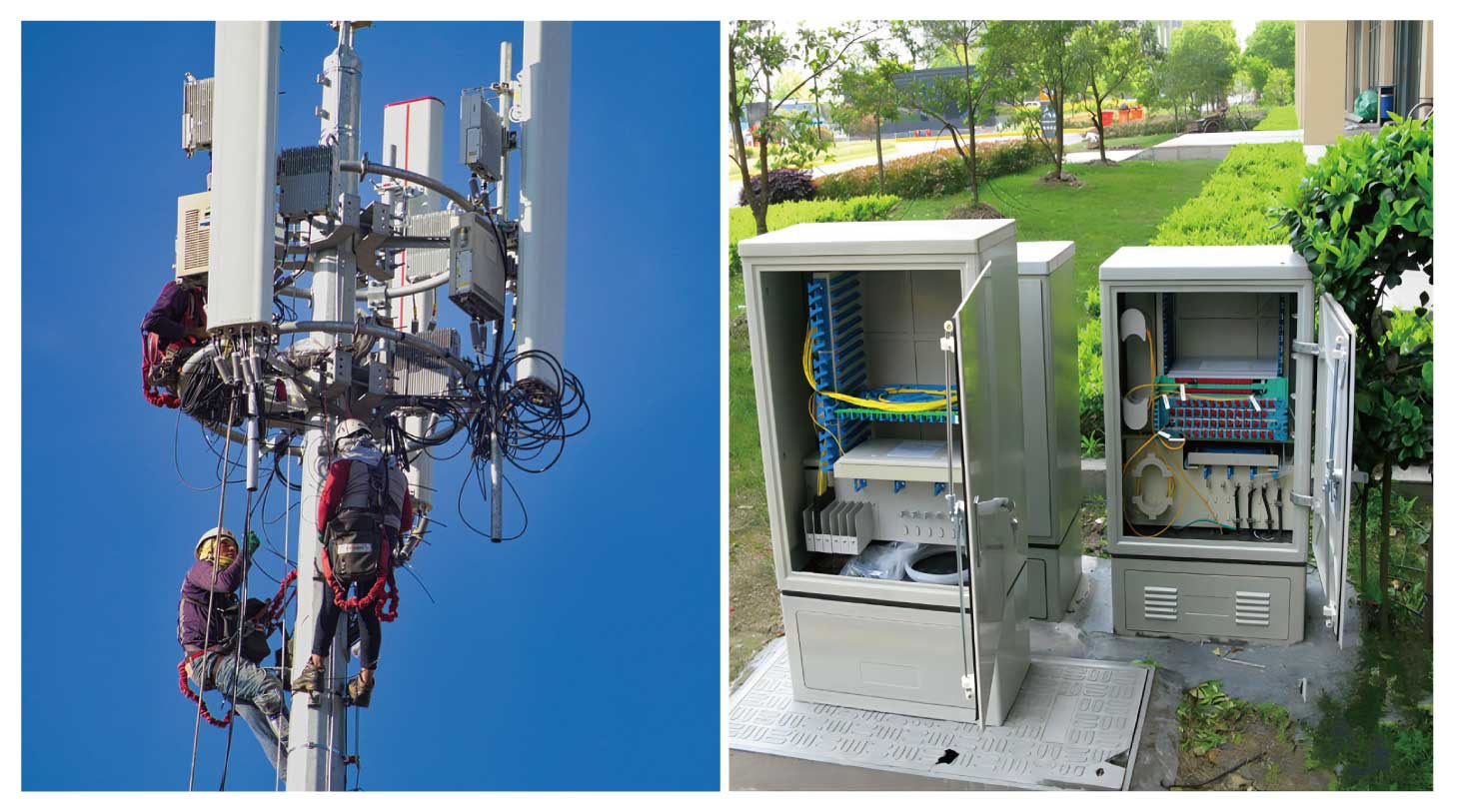

Kejbil tal-garża tal-fibra ta 'barra għal FTTA (Fiber to the Antenna) huwa assemblaġġ ta' fibra ottika imħatteb u reżistenti għat-temp li jgħaqqad unitajiet ta 'baseband (BBUs) fil-livell tal-art ma' unitajiet tar-radju remoti (RRUs) immuntati fuq torrijiet taċ-ċelluli. Dawn il-kejbils jużaw konnetturi li ma jgħaddix ilma minn IP67-ratati - tipikament PDLC, ODVA, NSN Boot, jew FullAXS - u huma mibnija b'ġkieket LSZH jew TPU reżistenti għall-UV biex jgħixu snin ta' espożizzjoni fil-beraħ. Jekk qed tuża stazzjonijiet bażi 4G LTE jew 5G, il-kejbil tal-garża FTTA ta 'barra li tagħżel jiddetermina direttament l-affidabbiltà tal-link, il-kwalità tas-sinjal, u kemm-il darba l-ekwipaġġ tiegħek ikollu jitla' lura fit-torri.

Għaliex l-FTTA Issostitwixxa Coax - u Għaliex il-Patch Cable Jgħodd l-aktar

Il-bidla minn feeder koassjali għal arkitettura FTTA bbażata fuq -fibra ma kinitx fakultattiva. Kien sfurzat mill-fiżika. Kejbils koassjali tradizzjonali bejn kenn ta 'stazzjon bażi u l-antenna tiegħu jitilfu qawwa sostanzjali tas-sinjal RF fuq distanza, b'ġirjiet prattiċi tipikament limitati għal madwar 100 metru. Cable tal-fibra ottika jġorr sinjali 10 sa 20 kilometru b'telf negliġibbli. F'tqassim FTTA, l-RRU joqgħod ħdejn l-antenna u jieħu ħsieb il-konverżjoni diġitali-għa-analoloġika fuq-sit. Il-fibra mmexxija mill-art sal-quċċata tat-torri hija r-rabta tal-fronthaul, u l-kejbil tal-garża ta 'barra huwa l-punt finali tat-tgħammir - il-komponent wieħed li jiġi pplaggjat, splaggjat, imxekkel, u enfasizzat aktar minn kwalunkwe biċċa oħra tal-mogħdija tal-fibra.

Huwa għalhekk li, mil-lat tal-manifattura u l-provvista, il-kejbils tal-garża FTTA fuq barra jiġġeneraw aktar mistoqsijiet RMA minn kważi kull prodott ieħor tal-fibra passiva. Il-kejbil innifsu rarament ifalli. Dak li jonqos huwa s-siġill tal-konnettur, l-integrità tal-korazza f'punt ta 'tensjoni, jew it-tarf - kważi dejjem minħabba li l-kejbil ħażin kien speċifikat għall-ambjent, jew il-kejbil it-tajjeb ġie installat ħażin.

Dak li Jagħmel Kejbil FTTA ta' Barra Differenti minn Kurdun ta' Garża Standard

Jumper standard fuq ġewwa ta' LC-to-LC duplex ma jdumx xahar fuq wiċċ ta' torri. Id-differenzi huma strutturali, mhux kożmetiċi.

Il-korp tal-kejbil f'assemblaġġ FTTA ta 'barra xieraq huwa ġeneralment kostruzzjoni tat-tip GYFJH-ta' 5.0 mm jew 7.0 mm: żewġ qlub tal-fibra b'modalità waħda (G.657.A1 jew G.657.A2 fibra liwja -insensittiva) imdawra minn tubu ta 'saħħa ta' l-azzar ta 'l-aramid, ġakketta ta' reżistenza għat-tgħaffeġ ta 'l-azzar u spirali. LSZH jew TPU. LSZH jissodisfa r-rekwiżiti ta' ritardanza tal-fjammi tat-telekomunikazzjoni-mingħajr ma joħroġ dħaħen tossiċi. It-TPU huwa aktar iebes kontra l-brix u t-tgħawwiġ ripetut - ġeneralment nirrakkomandawha għal installazzjonijiet fejn il-kejbil jiġi mgħoddi minn kondjuwiti stretti jew miġbud madwar membri strutturali tat-torri li jaqtgħu.

F'kull tarf, akkomodazzjoni tal-konnettur li ma jgħaddix ilma minnha tagħlaq il-Konnettur tal-fibra ottika duplex LCinterface. Il-housing mating ma 'adapter tal-paratija korrispondenti fuq l-RRU jew junction box, u l-mekkaniżmu ta' qfil jikkompressa siegla O-ring biex tinkiseb protezzjoni tad-dħul IP67 - li tfisser issikkar sħiħ tat-trab-u reżistenza għal immersjoni temporanja fl-ilma sa metru.

L-Erba’ Sistemi ta’ Konnettur li Attwalment Se tiltaqa’ magħhom

Din hija t-taqsima li l-biċċa l-kbira tax-xerrejja jiżbaljaw, għalhekk ta 'min iqattgħu ħin fuqha. Konnetturi FTTA ta 'barra mhumiex interkambjabbli. Li tordna t-tip ħażin ifisser li l-kejbil tiegħek fiżikament ma jistax jgħaqqad mal-port tar-ras tar-radju - u naraw li dan iseħħ aktar spiss milli xi ħadd fl-industrija jħobb jammetti.

PDLC (Imbotta-Iġbed Duplex LC)hija l-interface dominanti għal ZTE, Huawei, u sehem kbir ta 'skjeramenti globali. Par ta' ferrule LC duplex standard joqgħod ġewwa qoxra tal-metall ċilindrika b'għonq tal-qfil push-pull. L-installazzjoni hija sempliċi: allinja ċ-ċavetta, imbotta sakemm tikklikkja, idejn-issikka l-iskorfina ta' barra. L-assemblaġġi PDLC jikkonformaw ma 'IEC 61754-20 u jingħaqdu ma' kwalunkwe adapter LC standard ladarba jitneħħew mill-housing ta 'barra. Għall-biċċa l-kbira tal-bini ta 'ċelluli makro, PDLC joffri l-aħjar bilanċ ta' spiża, ħin ta 'tmexxija, u servizz fuq il-post. Huwa wkoll it-tip ta 'konnettur li nibgħatu l-aktar spiss.

ODVA (Adapter Varjabbli ta' Barra)isegwi l-IEC 61076-3-106 u hija adottata b'mod wiesa' minn Nokia, Samsung, u siti kondiviżi b'ħafna-bejjiegħa - speċjalment fl-Amerika ta' Fuq u fl-Ewropa fejn l-interoperabbiltà trans-pjattaforma hija rekwiżit ta' akkwist. ODVA jappoġġja tliet interfaces interni: duplex LC (ODVA-DLC), simplex SC (ODVA-SC), u multi-fiber MPO (ODVA-MPO). L-akkomodazzjoni ċirkolari ssiġillata hija aktar goffa minn PDLC iżda timmaniġġja l-vibrazzjoni, iċ-ċpar tal-melħ u l-ittestjar ta 'xokk termali tajjeb ħafna.

NSN Boothuwa disinn tal-wirt Nokia-: boot flessibbli tal-gomma fuq konnettur standard LC duplex b'ċirku ta' akkoppjar bil-kamin. Huwa eħfef u aktar kompatt, li jagħmilha popolari għal ċelloli żgħar fuq il-bejt u ġirjiet ibridi fuq ġewwa/barra. Il-kompromess-huwa reali, madankollu. Is-siġill tal-but tal-gomma jiddegrada aktar malajr taħt espożizzjoni sostnuta għall-UV meta mqabbel ma 'housing sħiħ tal-metall. Għal siti tat-torrijiet fi klimi deżert jew tropikali, aħna tipikament nidderieġu lill-klijenti lejn PDLC jew ODVA minflok.

FullAXSġie żviluppat primarjament għall-pjattaformi tas-Sistema tar-Radju Ericsson. Il-kaxxa rettangolari push-pull tippermetti operazzjoni b'id-waħda bl-ingwanti, u għatu tat-trab integrat jipproteġi l-wiċċ tat-tarf bejn il-konnessjonijiet. Jekk qed taħdem fuq torri mgħammar Ericsson-jew sit-RAN kondiviż li jinkludi radjijiet Ericsson, FullAXS x'aktarx huwa speċifikat fil-manwal tal-installazzjoni.

L-iżball tal-ordni l-aktar komuni li naraw: klijent jibgħat RFQ għal "kejbils tal-garża LC ta 'barra għal FTTA" mingħajr ma jispeċifika s-sistema tal-konnettur. Dan huwa simili li tordna tajers mingħajr ma tispeċifika l-mudell tal-bolt. Dejjem ikkonferma t-tip tal-port RRU - PDLC, ODVA, NSN, jew FullAXS - qabel tikkwota jew tixtri.

Speċifikazzjonijiet Li Jisseparaw Cable Tajjeb minn Cable Problem

• Tip ta' fibra:G.657.A1 single-mode huwa l-istandard. G.657.A2 jippermetti liwjiet aktar stretti (raġġ minimu ta' 7.5 mm vs. 10 mm) u ta' min jiġi speċifikat għall-kompartimenti ta' fuq ta' torri-konfinati.
• Dijametru ta' barra tal-kejbil:5.0 mm għal ġirjiet iqsar u inqas esposti fejn il-flessibbiltà hija importanti. 7.0 mm għal ġibdiet ta' torri vertikali li jaqbżu t-30 metru - il-marġni tat-tensjoni miżjud mhuwiex fakultattiv f'dawk it-tulijiet.
• Saħħa tat-tensjoni:500 N minimu għal żmien qasir-. Aħna nikklassifikaw l-assemblaġġi tagħna f'600 N, li jipprovdi spazju għar-ras sinifikanti waqt il-ġbid tat-torri fejn il-piż tal-kejbil u t-tagħbija tar-riħ jikkombinaw.
• Reżistenza għat-tgħaffiġ:1000 N/100 mm hija multa għal kondjuwit protett. Għal kejbils marbuta direttament mal-azzar tat-torri, speċifika 2000 N/100 mm - silġ li jaqa', għodda, u pass aċċidentali-fuq waqt il-manutenzjoni huma kollha perikli reali.
• Telf ta' inserzjoni:L-assemblaġġ komplut inkluż iż-żewġ konnetturi għandu jkejjel taħt 0.3 dB għal kull par imqabbad. Kull kejbil li nibgħatu jinkludi rapport individwali tat-test tal-fabbrika li jivverifika dan.
• Temperatura operattiva:-40 grad sa +70 grad hija l-linja bażi. Is-siti tad-deżert jew ekwatorjali għandhom jispeċifikaw assemblaġġi b'rata ta' +85 grad.
• Klassifikazzjoni tal-IP:IP67 huwa l-art tal-industrija. L-IP68 huwa rakkomandabbli għal daħliet fil-kaxxa-forti fil-livell tal-art jew torrijiet kostali fejn l-isprej tal-melħ u kuntatt fit-tul tal-umdità huma rutina.

Nota waħda dwar speċifikazzjonijiet li ħafna drabi tiġi injorata: il-materjal tat-tubu tal-korazza. L-armatura tal-azzar li ma jsaddadx iżżomm l-integrità tagħha f'ambjenti kostali, ta'-umdità għolja, u industrijali. L-armatura tal-azzar tal-karbonju miksija biż-żingu-hija irħas iżda tista 'tissaddad fi żmien sentejn sa tliet snin f'arja mgħobbija-melħ. Jekk qed tuża ħdejn kosta jew f'żona ta'-industrija tqila, staqsi lill-fornitur tiegħek speċifikament liema materjal tal-armatura jintuża.

Żbalji ta' Installazzjoni Li Jiġġeneraw Il-biċċa l-kbira tal-Qasam tal-Qasam

Aħna nsegwu t-talbiet tal-garanzija u d-dejta tal-RMA fil-linja tagħna ta’ prodotti FTTA ta’ barra. Tliet mudelli ta' fallimenti jammontaw għall-maġġoranza tar-ritorni - u l-ebda wieħed minnhom ma huwa difetti tal-manifattura.

Uċuħ tat-tarf ikkontaminati fit-tgħammir inizjali.Partiċella waħda tat-trab fuq il-ponta tal-ferrule LC tista 'tgħolli t-telf tal-inserzjoni b'0.5 dB jew aktar. Fuq pjattaforma tat-torri bir-riħ, id-debris jinżel fuq wiċċ ta 'tarf espost fi ftit sekondi. Is-soluzzjoni hija sempliċi iżda mhux-negozjabbli: naddaf kull wiċċ tat-tarf b'waħda-click cleaner jew lint-imsaħ IPA mingħajr ħlas immedjatament qabel it-tgħammir, u żomm it-tappijiet tat-trab fuq sal-aħħar mument. Dan waħdu jelimina bejn wieħed u ieħor terz tal-ilmenti ta’ “telf kbir” li nirċievu.

Vjolazzjonijiet tar-raġġ tal-liwja waqt ir-rotta tal-kejbil.L-installaturi kultant jagħmlu liwjiet qawwija ta '90 grad biex iwasslu l-kejbil madwar il-membri strutturali jew f'kompartimenti. It-telf ta 'makrobend li jirriżulta jista' ma jidhirx fuq traċċa OTDR immedjatament, iżda jiggrava hekk kif iċ-ċikliżmu tat-temperatura jgħejja l-kisi tal-fibra matul ix-xhur sussegwenti. Għal kejbil FTTA ta '7.0 mm, żomm mill-inqas raġġ tal-liwja statiku ta' 70 mm (10 × OD tal-kejbil) u raġġ tal-liwja dinamiku ta '140 mm waqt il-ġbid.

Appoġġ inadegwat tal-kejbil fuq it-torri.Il-firxiet tal-kejbil mhux appoġġjati bejn il-punti tat-twaħħil jaġixxu bħala qlugħ tar-riħ. L-istress mekkaniku ċikliku jikkonċentra fil-punt tat-terminazzjoni tal-konnettur, tħaffef l-għeja qsim fit-tubu tal-korazza. Żgura l-kejbils mal-azzar tat-torri billi tuża rabtiet tal-istainless steel b'rata UV-f'intervalli mhux akbar minn metru. Fuq is-siti fuq il-bjut, rotta minn ġo kondjuwit reżistenti għat-temp kull fejn ikun possibbli.

Kif Agħżel is-Sekwenza ta' Deċiżjoni tal-Kejbil tal-Garża FTTA ta' Barra it-Tajjeb -

Minflok lista ta' kontroll ġenerika, hawn l-ordni ta' deċiżjoni attwali li tevita l-iżbalji l-aktar komuni ta' speċifikazzjoni:

Pass 1: Identifika l-port tal-konnettur RRU.Iċċekkja l-iskeda tad-dejta tat-tagħmir jew il-gwida tal-installazzjoni. Dan jagħtik it-tip ta' konnettur - PDLC, ODVA, NSN Boot, jew FullAXS. Tassumux ibbażata fuq il-marka tal-bejjiegħ biss; xi operaturi jispeċifikaw konnetturi mhux-default fl-istandards tal-iskjerament tagħhom.

Pass 2: Kejjel il-mogħdija tar-rotta, mhux biss id-distanza tal-linja dritta-.Torri ta' 60-metru ma jfissirx kejbil ta' 60 metru. Ikkunsidra ġirjiet orizzontali ġewwa l-kenn, il-mogħdija tul il-wiċċ tat-torri inkluż dawriet madwar l-ostruzzjonijiet, u linja ta 'servizz ta' 1 sa 2 metri fit-tarf RRU. Ordna t-tul tad-dwana eżatt - coils żejda joħolqu telf ta 'inserzjoni bla bżonn u jaqbdu r-riħ.

Pass 3: Qabbel id-dijametru tal-kejbil mal-ambjent mekkaniku.5.0 mm għal ġirjiet protetti jew qosra. 7.0 mm għal wiċċ ta' torri espost-fuq 30 metru fejn it-tagħbija tat-tensjoni waqt l-installazzjoni hija fattur.

Pass 4: Ikkonferma l-kundizzjonijiet ambjentali.Kostali jew industrijali? Speċifika l-armatura tal-istainless steel u l-IP68. Torri interni standard? Armor miksija biż-żingu-u IP67 normalment huma biżżejjed. Firxa ta 'temperatura estrema? Ivverifika li l-ġakketta u l-materjali tas-siġill tal-konnettur huma kklassifikati kif xieraq.

Pass 5: Itlob kampjun b'rapport tat-test qabel tordna l-volum.Kejjel it-telf tal-inserzjoni fuq-sit bit-tagħmir tiegħek stess. Spezzjona l-adapter tal-fibra ottikainterface tat-tgħammir għall-konċentriċità u l-ġeometrija tal-wiċċ tat-tarf. Fornitur li jirreżisti li jibgħat kampjun ittestjat mhuwiex fornitur li trid fuq rollout ta 'torri ta' 500 kejbil.

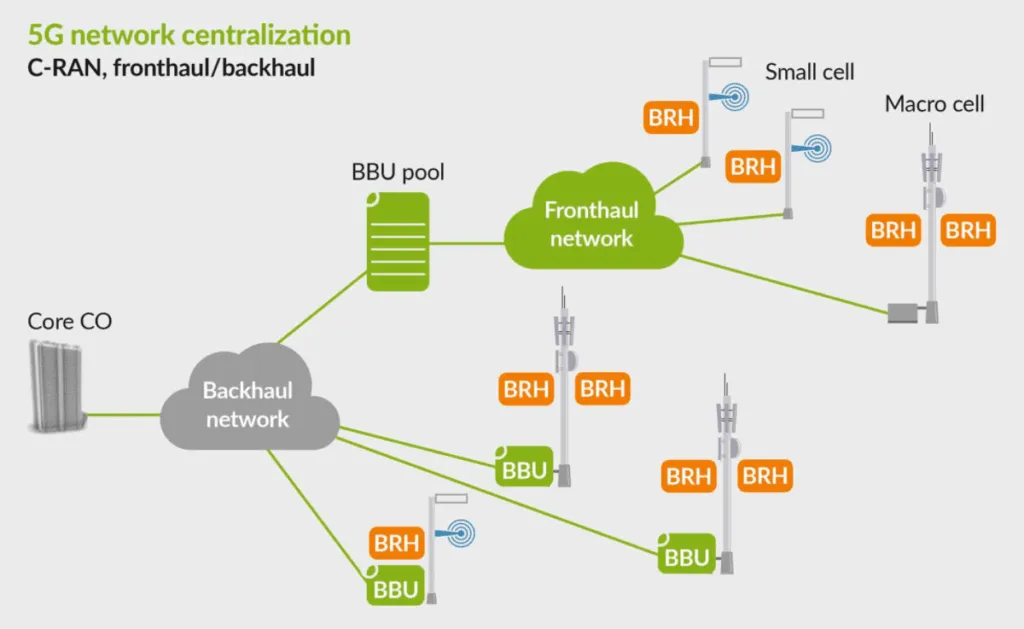

5G Fronthaul u X'Ifisser għall-Għażla tal-Cable

5G NR u l-istandard emerġenti 5G-Advanced mhux qed ibiddlu l-fiżika fundamentali tal-kejbils tal-garża FTTA fuq barra, iżda qed ibiddlu l-iskala. Arrays massivi ta 'antenna MIMO b'konfigurazzjonijiet 32T32R jew 64T64R jeħtieġu aktar pari ta' fibri għal kull settur minn radjijiet 2T2R legacy. Xi unitajiet ta' antenna attivi issa jeħtieġu tmien jew tnax-il port tal-fibra, li jimbotta d-domanda għal assemblaġġi ta'-għadd ogħla jewSplitter tal-fibra ottika PLCdistribuzzjoni fil-bażi tat-torri.

Id-densifikazzjoni ta' ċelloli żgħar - partikolarment fl-ispettru C-Band u mmWave - qed timmultiplika wkoll l-endpoints. Skjerament urban dens jista' jinstalla minn 50 sa 100 nodu ta' ċelluli żgħar għal kull kilometru kwadru, kull wieħed jeħtieġ kejbil tal-garża duplex ta' barra mitmum minn qabel-. F'dak il-volum, assemblaġġi plug-and-play b'dejta tat-test verifikata-dal-fabbrika jsiru essenzjali biex l-iskjerament jinżamm fl-iskeda.

Hemm ukoll interess dejjem jikber f'kejbils ibridi FTTA/PTTA li jgħaqqdu kondutturi tal-enerġija tal-fibra u DC f'ġakketta waħda, u jnaqqas l-għadd totali tal-kejbils fuq it-torri. Dawn ta' min jiġu evalwati għal bini ġdid - iżda jeħtieġu verifika bir-reqqa tal-kompatibilità kemm mal-input tal-qawwa tar-ras tar-radju kif ukoll mal-interface tal-fibra, u għalhekk għadhom mhumiex tnaqqis-fil-sostituzzjoni għal fibra u enerġija separata fuq kull sit.

Fejn il-Cable tal-garża ta 'barra jiltaqa' mal-bqija tal-mogħdija tal-fibra tiegħek

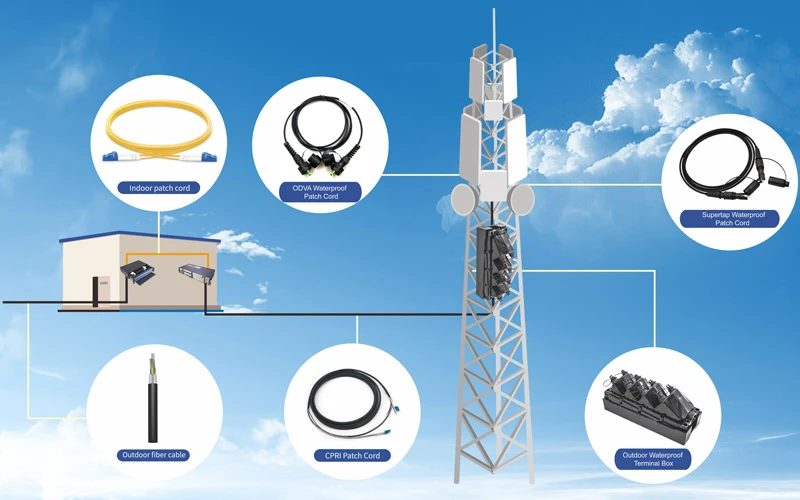

Fil-bażi tat-torri, il-kejbils tal-garża FTTA fil-beraħ tipikament jispiċċaw ġewwa t-tempkaxxa terminali tal-fibra ottika- il-punt ta' transizzjoni bejn it-torri-korda tal-garża tal-wiċċ u l-fibra tat-trunk ta' ġewwa li tgħaqqad lura mal-BBU. Kaxxa terminali spec'd kif suppost taċċetta portijiet ta 'konnettur li ma jgħaddix ilma minnha fuq barra u adapters standard LC jew SC fuq ġewwa, bi trejs ta' splice u ħelsien tat-tensjoni għall-kejbil tat-trunk li jkun dieħel.

Għal makrosit tipiku ta' tliet-setturi b'żewġ trasportaturi għal kull settur, ippjana għal mill-inqas sitt portijiet tal-fibra duplex. Speċifika l-kaxxa b'ispazju għar-ras għal tmienja jew tnax biex tevita li jkollok tbiddel il-kompartimenti meta l-operatur iżid carrier jew jaġġorna għal radju ta'-fibra-ogħla. IP65 hija l-klassifikazzjoni minima għall-kompartiment innifsu; IP68 huwa preferibbli fil-livell tal-art f'reġjuni suxxettibbli għall-għargħar-.

Modalità-Uniku vs. Multimodalità: M'hemm l-ebda Dibattitu għall-FTTA

Kull bejjiegħ ta' tagħmir ewlieni jispeċifika fibra ta'-modalità waħda għal fronthaul FTTA. Ir-raġunijiet huma distanza u bandwidth headroom. A makro tower run jista 'jkun 200 metru; arkitettura C-RAN b'pools BBU ċentralizzati tista' tiġġebbed għal diversi kilometri. Fibra OS2 ta'-modalità waħda f'1310 nm timmaniġġja dan kollu b'attenwazzjoni taħt 0.35 dB/km. Multimode ma jistax. Id-differenza fl-ispiża għal kull-metru bejn il-kejbil ta' barra-single u multimode hija negliġibbli. Għal kwalunkwe bini FTTA ġdid, single-mode G.657.A1 hija l-unika rakkomandazzjoni ta' min jagħmel.
