Id-Deċiżjoni f'Minuta Waħda
Għall-biċċa l-kbira tal-ODFs standard, il-kaxxi tat-terminazzjoni, u t-twaħħil ta' fibra waħda-sa-medju-wieħed-, il-250um vs 900um fibra pigtaildeċiżjoni għandha tibda b'900µm. Huwa aktar faċli li timmaniġġa madwar il-konnettur u ż-żona tar-rotta. Meta splice-densità tal-cassette, tqassim tal-massa-fusjoni, jew spazju ristrett tar-routing isiru l-fattur li jillimita, 250µm normalment ikun l-aħjar punt tat-tluq.
Id-dijametru tal-buffer huwa għażla ta 'kostruzzjoni mekkanika, mhux grad ottiku. Pigtail tal-fibra ta '900µm ma jipproduċix intrinsikament telf ta' splice aktar baxx minn pigtail ta '250µm, u fibra ta' 250µm mhix ottikament inferjuri minħabba li hija irqaq.
Dak ibiddel il-kwistjoni tal-inġinerija. Minflok ma tistaqsi liema dijametru jaħdem aħjar, staqsi liema preżentazzjoni tal-fibra taqbel mat-trej, fluss tax-xogħol tal-immaniġġjar, metodu ta 'splice, u protezzjoni mekkanika disponibbli fl-installazzjoni.
Liema 250µm u 900µm Attwalment Ikejlu
Fibra ta'-modalità unika tat-telekomunikazzjoni tipika tista' tiġi ssimplifikata bħala:

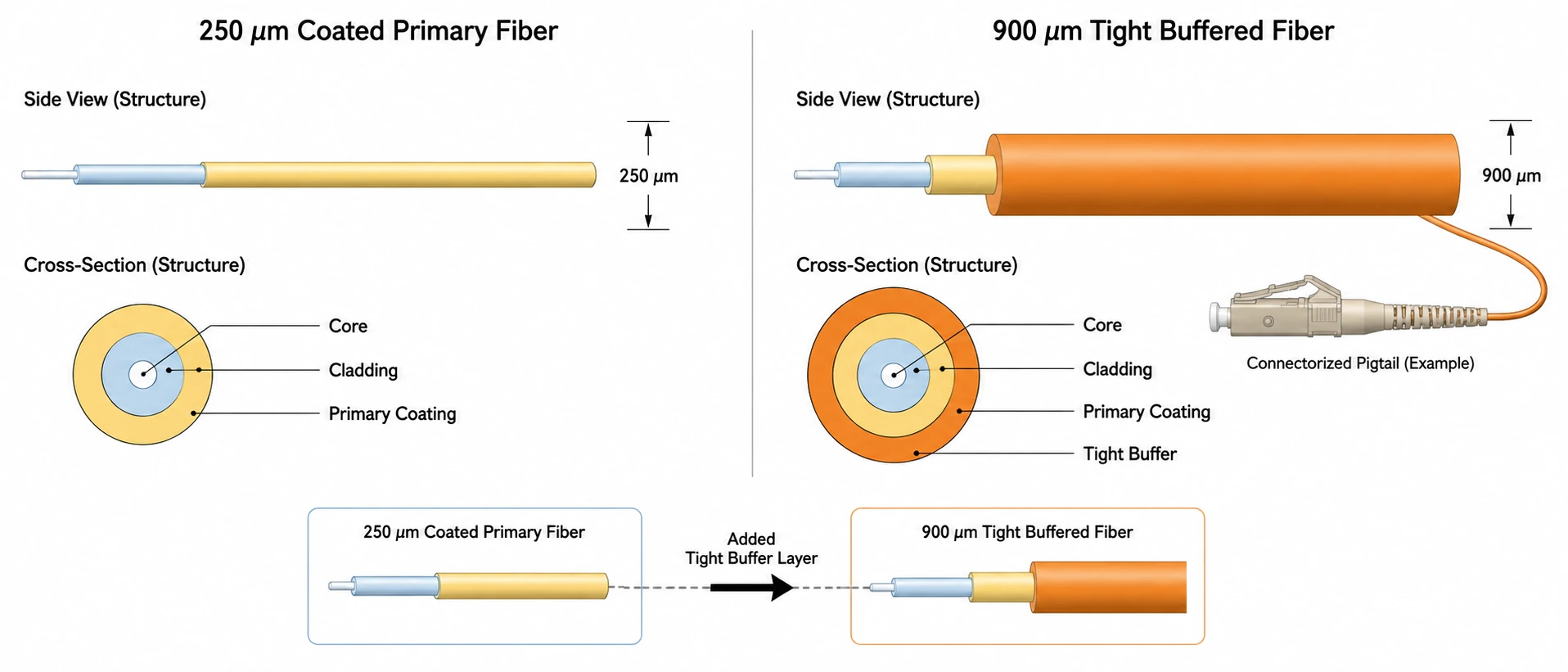

~9µm qalba → 125µm kisi → ~250µm kisi primarju → fakultattiv ~900µm buffer
Id-dimensjoni ta '250µm normalment tirreferi għall-fibra ottika miksija. Kostruzzjoni ta '900µm żżid saff protettiv ieħor madwar dik il-fibra miksija. Il-fibra ottika sottostanti xorta tista 'tkun l-istess tip ta' fibra.
Dan huwa għaliex il-frażi ta 'tfittxija komuni250um tubu maħlul vs 900um tight bufferteħtieġ kwalifika. Fibra miksija ta' 250µm ta' spiss tinstab ġewwa kejbils ta' tubi lax-, filwaqt li fibra ta' 900µm issikkata-buffered hija komuni f'assemblaġġi ta' terminazzjoni fuq ġewwa. Id-dijametru waħdu, madankollu, ma jiddefinixxix il-kostruzzjoni sħiħa tal-kejbil.
250µm vs 900µm Kostruzzjoni Pigtail f'daqqa t'għajn
| Fattur tal-inġinerija | Pigtail tal-fibra ta' 250µm | Pigtail tal-fibra ta' 900µm |
|---|---|---|
| Ħġieġ ottiku | Jista 'juża l-istess tip ta' fibra SM/MM | Jista 'juża l-istess tip ta' fibra SM/MM |
| Dijametru tal-kisi | Tipikament 125µm | Tipikament 125µm |
| Preżentazzjoni ta' barra | Fibra primarja miksija | Buffer addizzjonali madwar fibra miksija |
| Immaniġġjar | Aktar delikat | Aktar faċli biex timmaniġġa individwalment |
| Protezzjoni mekkanika | Jiddependi aktar fuq trej/kompartiment | Protezzjoni aħjar waqt ir-rotot u l-preparazzjoni |
| Densità tat-trej | Ogħla | T'isfel |
| Fluss tax-xogħol tat-tqaxxir | Inqas materjal biex jitneħħa | Jiddependi ħafna fuq il-kostruzzjoni tal-buffer |
| Cassette ta' għadd ta' fibra-għoli | Ħafna drabi vantaġġuża | Jista 'jikkonsma volum ta' routing bla bżonn |
| Fluss tax-xogħol tal-fużjoni/żigarella tal-massa | Allinjat aħjar ma 'ħafna arkitetturi densi | Normalment inqas attraenti |
| Terminazzjoni standard ODF | Użabbli, iżda l-protezzjoni għandha tkun iddisinjata fiha | Normalment in-nuqqas prattiku |
Id-differenza ġeometrika mhux ipproċessata hija akbar mid-dijametri inizjalment jissuġġerixxu. Jekk żewġ kostruzzjonijiet ċirkolari jitqabblu biss bid-dijametru, iż-żoni tas-sezzjoni trasversali tagħhom-skala bil-kwadru tad-dijametru:
(900 / 250)² ≈ 12.96
Dan ma jfissirx li trej jista' jżomm eżattament 13-il darba aktar fibri ta' 250µm. Splice kmiem, rekwiżiti tal-liwja, loops slack, retainers, u qsim tal-fibra wkoll jikkunsmaw spazju. Il-kalkolu jispjega għaliex is-sostituzzjoni ta' ħafna taqsimiet ta' rotta ta' 250µm b'sezzjonijiet ta' 900µm tista' taffettwa trej ta'-għadd għoli ħafna aktar milli jissuġġerixxu n-numri tad-dijametru waħedhom.
Id-Daqs tal-Buffer Ma Jissettjax il-Prestazzjoni Ottika Tiegħek
Id-dijametru tal-buffer ma jiddeterminax it-telf tal-inserzjoni. Waqt it-twaħħil tal-fużjoni, l-interface ottika rilevanti hija l-fibra tal-ħġieġ ippreparata. Il-kisi jew il-buffer jitneħħa mir-reġjun tal-isplice qabel ma l-fibri mnaddfin jiġu allinjati u mdewba.
L-Assoċjazzjoni tal-Fiber Optic tiddeskrivi t-telf ta' fużjoni ta'-modalità waħda-splice bħala tipikament0.1 dB jew inqas. Telf ogħla jista 'jippunta għal problemi bħal kontaminazzjoni jew splice imperfetta. Din tibqa' kwistjoni ta' splice-kwalità, mhux evidenza li buffer ta' 900µm jittrasmetti d-dawl aħjar minn kisja ta' 250µm. (Assoċjazzjoni tal-Fiber Optic)
Taċċettax "900µm għal telf aktar baxx" bħala speċifikazzjoni RFQ sinifikanti.
Minflok, ikkonferma li l-fibri ottiċi li qed jingħaqdu huma kompatibbli. It-tip ta' fibra u, fejn rilevanti, il-karatteristiċi tal--qasam tal-mod huma importanti ħafna aktar mid-dijametru tal-buffer ta' barra. Il-kuntest usa' tal-preparazzjoni huwa kopert f'tagħnaGwida tal-metodi tat-terminazzjoni tal-kejbil tal-fibra.
Tista' Fusion Splice 250µm Fiber għal Pigtail ta' 900µm?
Iva. A250um fibra sa 900um pigtailtransizzjoni hija arkitettura normali meta l-fibri ottiċi sottostanti huma kompatibbli.

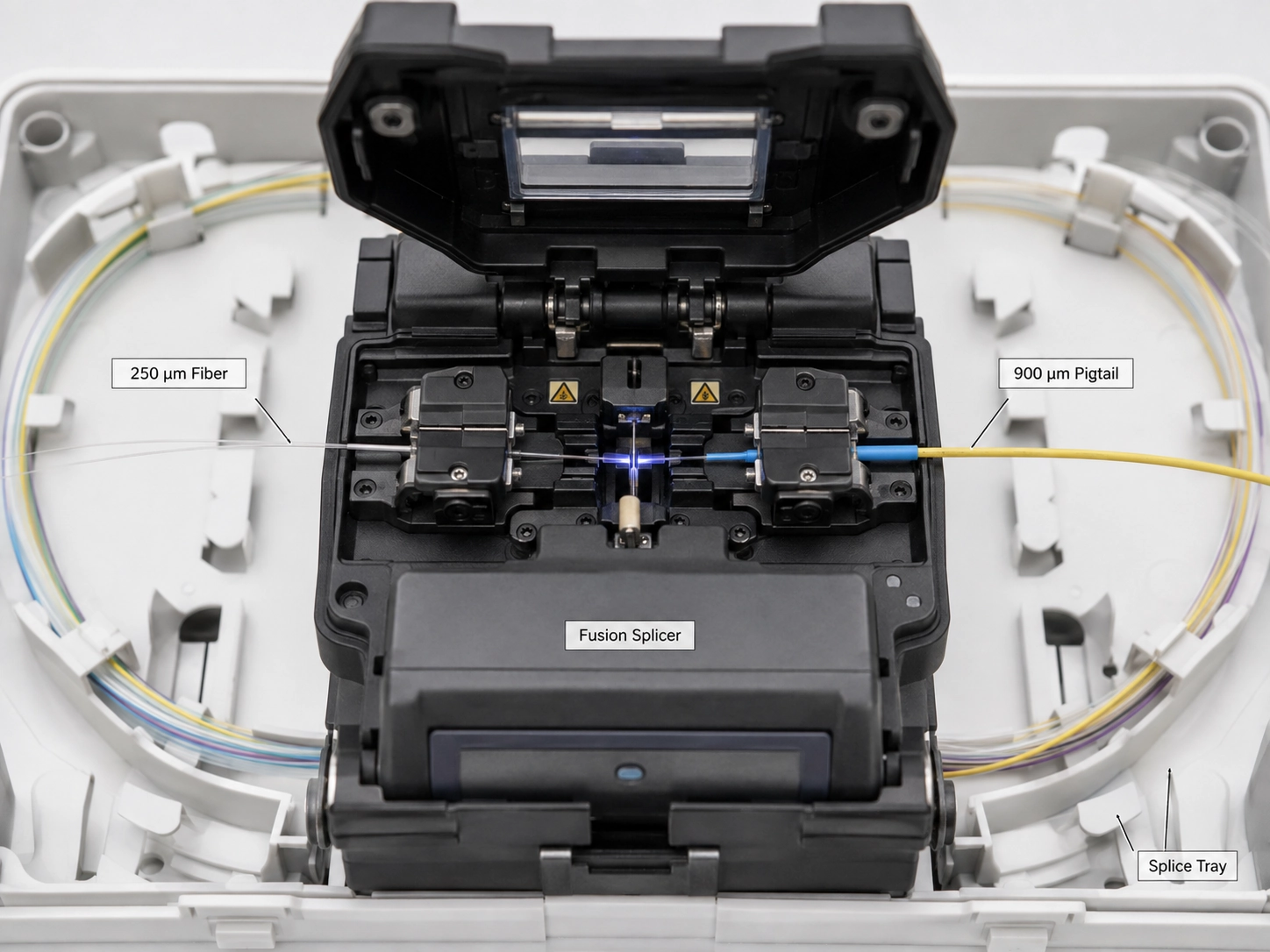

L-isplicer tal-fużjoni mhux qed iwweldja "materjal 250µm" għal "materjal 900µm." Iż-żewġ kostruzzjonijiet protettivi huma mqaxxra mir-reġjun splice. Il-ħġieġ huwa mnaddaf u maqsum, il-fibri ppreparati huma allinjati u mdewba, u l-isplice lest huwa protett qabel ma jinħażen fit-trej.
L-FOA juri dan direttament b'kejbil tal-pjanti ta' 24-fibra barra-li fih fibri ta' 250µm huma mqabbda ma' pigtails ta' 900µm ikkodifikati bil-kulur għat-terminazzjoni. (Assoċjazzjoni tal-Fiber Optic)
Il-kundizzjoni reali hija l-kompatibilità ottika. Jekk żewġ fibri għandhom karatteristiċi differenti ta' mod-field jew backscatter, OTDR jista' juri telf ta' splice apparenti differenti skont id-direzzjoni tat-test. Il-kejl bidirezzjonali jgħin biex tikkaratterizza dik is-sitwazzjoni b'mod korrett. (Assoċjazzjoni tal-Fiber Optic)
Speċifikazzjoni ta' akkwist għalhekk m'għandhiex tirrifjuta arkitettura ta' 250µm-sa-900µm sempliċement minħabba li d-dijametri ta' barra huma differenti.
Meta Pigtail Fiber 900µm Hija l-Għażla Aħjar tal-Inġinerija
A Pigtail tal-fibra 900um għall-fużjoni tal-fużjonihuwa l-punt tat-tluq prattiku f'ODF normali jew kaxxa tat-terminazzjoni meta l-ispazju tar-rotot ikun disponibbli u t-tekniċi jimmaniġġjaw il-fibri individwalment.
Standard ODF u Terminazzjoni tat-Telecom
Għat-terminazzjoni LC f'ODF, pigtail ta' 900µm normalment jipprovdi protezzjoni tal-fibra individwali aktar utli minn preżentazzjoni ta' 250µm meta t-trej ikollu biżżejjed spazju ta' rotta. Din hija l-applikazzjoni prattika wara anPigtail tal-fibra LC għal ODFspeċifikazzjoni, aktar milli sempliċement tagħżel 900µm minħabba li hija eħxen.
Hemm fruntiera importanti. Buffer ta' 900µm mhuwiex ekwivalenti għal korda tal-garża b'ġakketta ta' 2.0 jew 3.0mm. Jekk il-fibra tħalli t-trej protett u tkun ripetutament miġbuda, marbuta, posizzjonata mill-ġdid, jew esposta għall-immaniġġjar tat-tagħmir, ċwiemi b'ġakketta xierqa jew protetti mod ieħor hija l-ispeċifikazzjoni aktar sigura.
Kaxxi tat-Terminazzjoni ta' għadd-baxx
F'għadd modest tal-fibra, l-iffrankar tal-volum tar-rotot ġeneralment mhuwiex ir-restrizzjoni dominanti. Jekk it-trej diġà jipprovdi mogħdija ta' rotta protetta, 900µm ġeneralment tagħmel l-installazzjoni u l-identifikazzjoni aktar tard aktar faċli.
Dik l-inadempjenza tieqaf taħdem meta l-buffer addizzjonali jikkawża qsim tal-fibra, ħażna slack kompressata, jew interferenza mal-għatu tat-trej. F'dak il-punt il-ġeometrija tal-kompartiment saret il-varjabbli ta 'kontroll.
Meta Pigtails 250µm Jagħmlu Aktar Sens
A Pigtail tal-fibra 250umissir l-għażla aktar b'saħħitha meta d-densità tar-rotta hija r-restrizzjoni u l-kompartiment innifsu jipprovdi l-protezzjoni mekkanika meħtieġa.
Cassettes Splice ta'-densità għolja

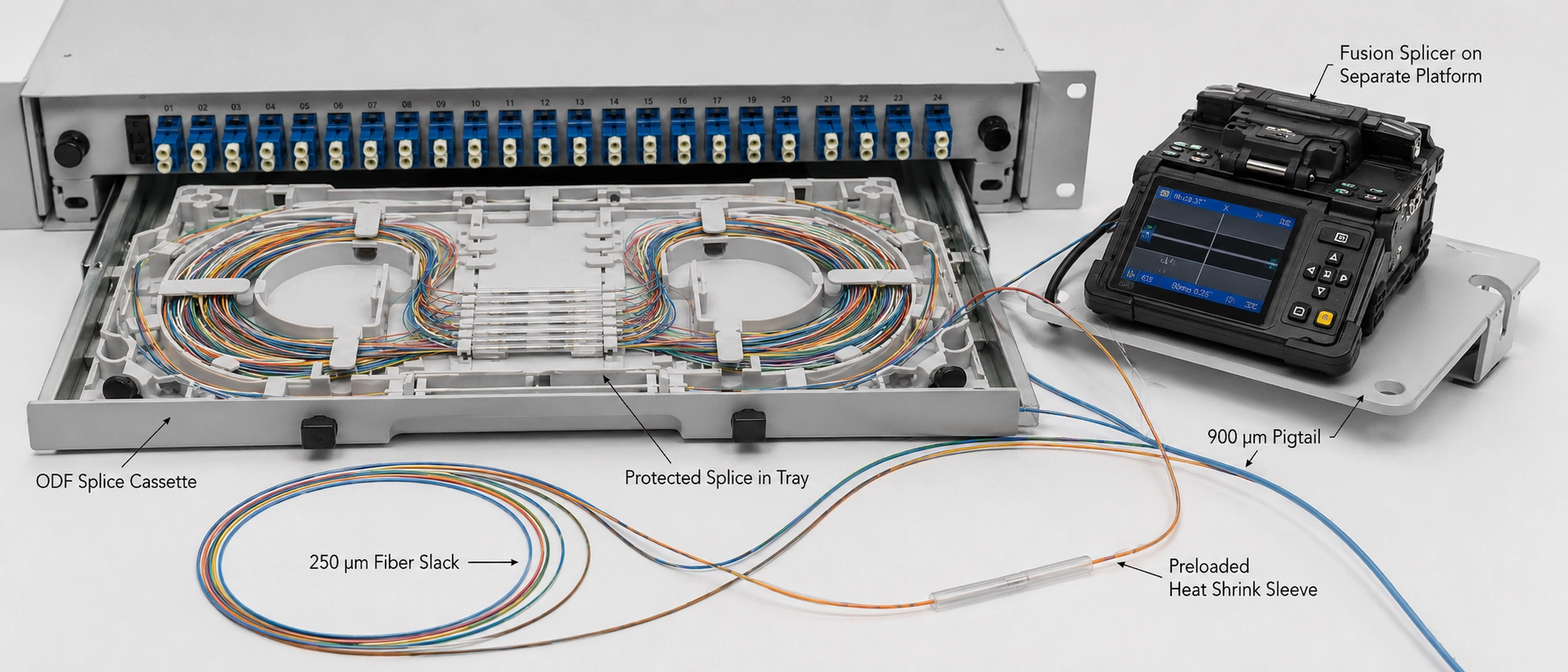

Fi protettfiber pigtail għal splice cassettedisinn, rotta ta '250µm inaqqas il-volum okkupat minn fibri individwali u jħalli aktar spazju madwar holders splice u mogħdijiet ta' ħażna slack-.
Dan huwa fejn il-paragun ġeometriku 12.96 × isir utli. Ma jipprevedix il-kapaċità tal-cassette. Jispjega għaliex differenza ta' 650µm fid-dijametru ssir importanti meta tiġi ripetuta f'ħafna sezzjonijiet tar-rotot individwali.
Il-kundizzjoni hija protezzjoni mekkanika. Fibra miksija ta' 250µm għandha tibqa' ġewwa passaġġ ta' ġestjoni tal-fibra kkontrollata. Iċ-ċaqliq ta' fibra ta' 250µm mhux protetta barra l-cassette sempliċement tiskambja problema ta' densità għal problema ta'-riskju mekkaniku.
Żigarella u Arkitettura tal-{0}}fużjoni tal-Massa
Is-sistemi ta' fużjoni-massa huma ddisinjati biex iċċaqilqu fibri multipli permezz tal-fluss tax-xogħol flimkien. Buffers individwali ta '900µm jistgħu jaħdmu kontra dak il-vantaġġ tad-densità.
Il-pożizzjoni tagħna hija aktar speċifika mir-regola komuni "900µm ġewwa, 250µm barra":agħżel il-preżentazzjoni użata mill-arkitettura splice, mhux il-konfini tal-bini.
L-Aqwa Assemblea Jista 'Juża Iż-Żewġ Daqsijiet
A 250um vs 900um fibra pigtailassemblaġġ m'għandux bżonn l-istess dijametru ta 'protezzjoni mill-konnettur għall-splice. Din hija l-ankra ta' taqbila eżatta-nofs tal--kontenut tal-artikolu, iżda tiddeskrivi wkoll għażla ta' disinn fiżiku importanti.
Cassette ibridu jista 'jrotta fibra buffered ta' 900µm mill-konnettur jew pannell ta 'l-adapter fiż-żona fejn it-tekniċi jimmaniġġjaw pigtails individwali, imbagħad transizzjoni f'punt protett definit ġewwa l-cassette għal fibra miksija ta' 250µm għar-reġjun ta 'splice u slack-ħażna. Is-sezzjoni tal-ġenb ta' splice-tikseb id-densità tar-rotot mingħajr ma ġġiegħel is-sezzjoni tal-ġenb-tal-konnettur biex iċedi l-protezzjoni tal-immaniġġjar.
Dan huwa utli meta speċifikazzjoni waħda ta 'dijametru kutra tkun qed tintalab issolvi żewġ rekwiżiti mekkaniċi differenti. In-naħa tat-terminazzjoni teħtieġ protezzjoni għall-immaniġġjar, filwaqt li n-naħa ta 'splice tista' teħtieġ densità tar-rotta.
Għall-akkwist, għalhekk, "250 jew 900µm?" kultant mhux komplut. It-tpinġija għandha tidentifika fejn tibda u tispiċċa kull preżentazzjoni tal-fibra u jekk it-tranżizzjoni tibqax protetta mill-cassette.
Il-Problemi ta 'Installazzjoni Li Normalment Jidhru Wara l-Akkwist
Speċifikazzjoni tal-fibra teknikament kompatibbli xorta tista 'toħloq xogħol fuq il-post bla bżonn jekk l-imġiba tat-tqaxxir, il-protezzjoni tal-isplice u l-ġeometrija tat-trej jiġu ċċekkjati biss wara li jasal il-materjal.
Stripability Hija Parti mill-Ispeċifikazzjoni
Żewġ fibri mibjugħa bħala 900µm jistgħu jġibu ruħhom b'mod differenti waqt il-preparazzjoni minħabba li d-dijametru ta 'barra nominali ma jgħidlekx kemm il-buffer huwa marbut mal-fibra miksija sottostanti.
Meta buffer miżmum sewwa ma jistax jitneħħa b'mod nadif fuq it-tul tal-preparazzjoni meħtieġ, it-tekniċi m'għandhomx jikkumpensaw b'ġibda waħda aktar diffiċli. Segmenti ta 'tqaxxir iqsar inaqqsu t-tagħbija applikata għall-fibra esposta. Jekk il-preparazzjoni għadha inkonsistenti, l-għodda tat-tqaxxir u l-kostruzzjoni tal-buffer għandhom jiġu riveduti qabel l-installazzjoni tal-produzzjoni.
Għal aFornitur tal-pigtail tal-fibra 900umRFQ, "900µm" waħdu għalhekk mhux komplut. Speċifika r-rekwiżit tal-kostruzzjoni tal-buffer jew tal-preparazzjoni u kkonferma li l-metodu tat-tqaxxir maħsub huwa kompatibbli miegħu.
Il-Protetturi tal-Splice Għandhom Joqogħdu mad-Detentur tat-Trej
L-isplicer tal-fużjoni jimmaniġġja ħġieġ ippreparat, iżda t-trej irid jimmaniġġja s-splice protett wara. Id-dimensjonijiet tal-protettur, id-detentur tal-kmiem u l-mogħdija tar-rotta għalhekk jiffurmaw sistema mekkanika waħda.
Iċċekkja d-dimensjonijiet tal-protettur appoġġjat tad-detentur tal-splice qabel tordna l-kmiem. Protettur li ma jpoġġix bis-sħiħ fid-detentur jista 'jimbotta t-transizzjoni tal-fibra lejn il-ħajt tat-trej u joħloq liwja bla bżonn immedjatament ħdejn il-splice protett.
Dan huwa aktar utli milli wieħed jassumi li protettur itwal huwa awtomatikament aktar sigur.
Iċċekkja t-Trej Bil-Qoxra Magħluqa
Arranġament ta 'routing li joqgħod waqt li l-cassette huwa miftuħ mhux neċessarjament installazzjoni lesta.
Wara li l-splices, il-protetturi, u s-slack ikunu ġew maħżuna, iċċekkja li l-għeluq tal-għatu ma jikkompressax loops, lift fibri minn retainers, jew toħloq transizzjoni qawwija ħdejn protettur. Dan huwa fejn l-għażla tal-buffer ma tibqax paragun ta' katalgu u ssir deċiżjoni ta' disinn ta' enclosure-.

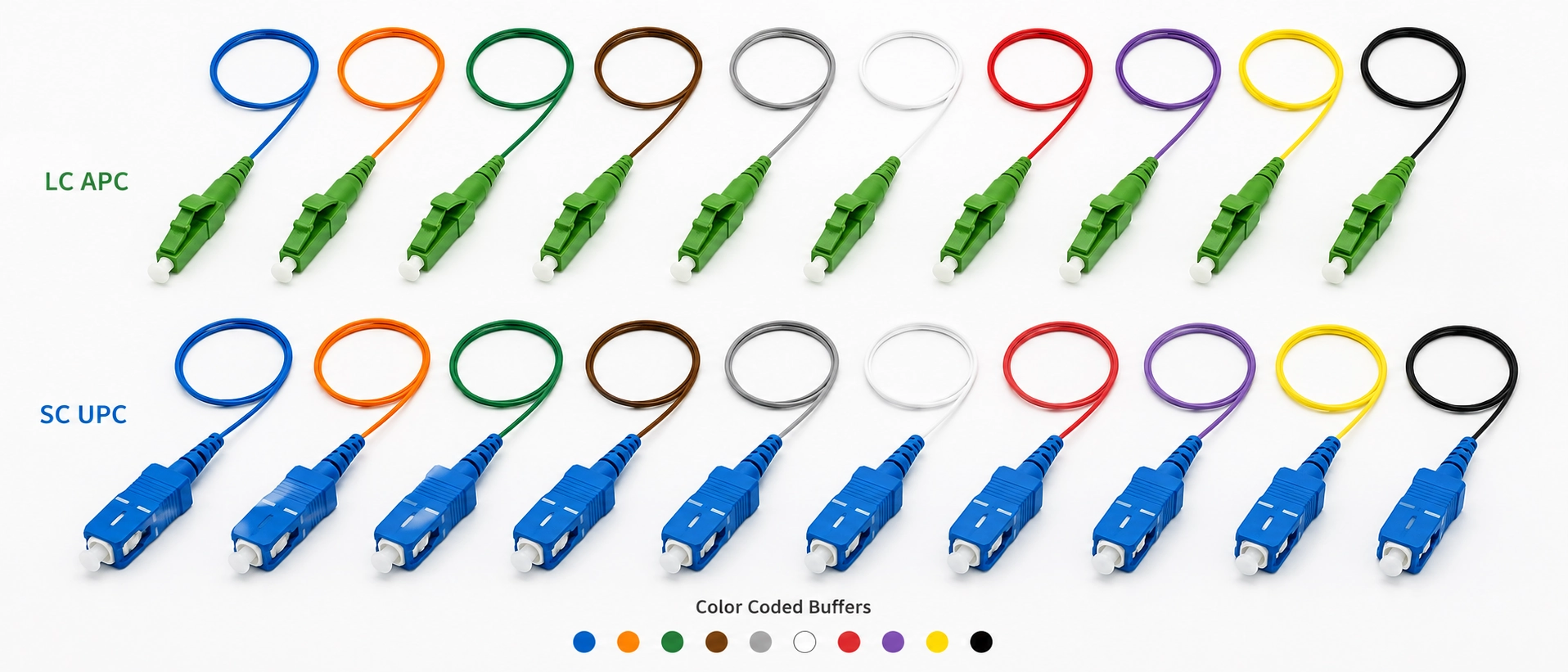

Dak li npoġġu fuq RFQ Fiber Pigtail
Għal aassemblaġġ tal-pigtail tal-fibra tad-dwana, billi tispeċifika biss "250µm" jew "900µm" tħalli diversi varjabbli mhux solvuti. Żewġ kwotazzjonijiet jistgħu jaqblu mad-dijametru nominali filwaqt li jvarjaw fit-tip tal-fibra, l-imġiba tal-istrixxa, il-kostruzzjoni tal-konnettur, l-identifikazzjoni, u kif l-assemblaġġ fil-fatt jaqbel mat-trej maħsub.
RFQ tal-produzzjoni għandha tiddefinixxi:
- Tip ta 'fibra ottika, bħal OS2/G.652.D, G.657.A1/A2, OM3, jew OM4.
- Preżentazzjoni tal-fibra: fibra miksija 250µm, fibra buffered 900µm, jew transizzjoni definita bejniethom.
- Tip ta 'konnettur, bħal LC, SC, jew FC.
- Tip Pollakk, UPC jew APC fejn applikabbli.
- Għadd tal-fibra u identifikazzjoni/sekwenza tal-kulur. Meta l-identifikazzjoni trid taqbel mal-impjant tal-kejbil, iddefinixxi l-konvenzjoni b'mod espliċitu. Tagħnagwida tal-kodiċi tal-kulur tal-fibra ottikatkopri dan is-saff.
- Tul tal-pigtail u tolleranza meħtieġa.
- Kriterji ta 'aċċettazzjoni ottika għall-assemblaġġ konnettorizzat lest.
- Ambjent ta 'installazzjoni u tip ta' għeluq, bħal ODF, splice cassette, kaxxa tat-terminazzjoni FTTH, jew interface ta 'għeluq ta' barra-impjant.
Dawk l-oqsma jipprevjenu l-ambigwità tal-ispeċifikazzjoni, iżda xorta ma jistgħux jipprovaw li l-assemblaġġ se jgħaddi fiżikament minn għeluq partikolari.
Għal apigtail tal-fibra għall-installazzjoni tat-telekomunikazzjoni, iż-żieda tat-tpinġija tat-trej jew ritratt ċar tar-rotta fl-RFQ tagħti lill-fornitur informazzjoni li speċifikazzjoni tat-test ma tistax tipprovdi: id-direzzjoni tal-ħruġ tal-konnettur, il-post tat-tranżizzjoni tal-buffer, il-ġeometrija tal-kmiem-detentur, u l-mogħdija disponibbli għall-ħażna ta' slack.
Agħżel skont l-Arkitettura tal-Użu, Mhux skont il-Vizzju
| Sitwazzjoni tal-iskjerament | Għażla tal-bidu | Raġuni tal-inġinerija |
|---|---|---|
| Trunk OSP ta' 250µm f'ODF normali | 900µm pigtail | Immaniġġjar individwali aktar faċli; It-twaħħil minn 250µm-sa-900µm huwa normali |
| Kaxxa FTTH ta' għadd-baxx b'kamra ta' rotta adegwata | Normalment 900µm | Id-densità massima rari hija r-restrizzjoni ta' kontroll |
| Kasett ta'-densità kompatta | Evalwa 250µm l-ewwel | Inaqqas il-massa tar-rotot ġewwa spazju protett |
| Tqassim ta' żigarella jew ta' fużjoni-massa | 250µm/arkitettura żigarella | Jippreserva l-vantaġġ tad-densità tal-metodu splice |
| Fibra ripetutament mmaniġġjata barra trej protett | Lanqas m'għandu jkun in-nuqqas | Uża ċwiemi b'ġakketta xierqa jew protetti mekkanikament |
L-aktar sinjal utli li d-default ta' 900µm tkisser mhuwiex limitu arbitrarju tal-għadd tal-fibra-. Huwa kunflitt tar-rotot. Jekk is-sezzjonijiet ta' 900µm ippjanati jipprevjenu l-laxk, it-tqegħid tal-protettur, jew l-ispazju tal-għata meħtieġa milli jikkoeżistu ġewwa t-trej, evalwa l-arkitettura ta' 250µm.
Qabel ma toħroġ-għadd għoli250um vs 900um fibra pigtailspeċifikazzjoni, qabbilha mat-tpinġija tat-trej reali. Il-ħruġ tal-konnettur, il-pożizzjoni tal--holder tal-kmiem, it-tranżizzjoni tal-buffer, u slack maħżun jeħtieġ li jaħdmu fl-istess ħin wara li jagħlaq il-qoxra.
Jekk l-installazzjoni fil-fatt teħtieġ ċwiemi bil-ġakketta aktar milli rotot tal-pigtail, FB-LINK'skonfigurazzjonijiet tal-kejbil tal-garża tal-fibra ottikatkopri l-konnettur rilevanti, fibra, u l-għażliet ta 'protezzjoni.
FAQ
X'inhi d-differenza ewlenija bejn pigtail tal-fibra ta' 250µm u 900µm?
Pigtail ta '900µm iżid buffer protettiv madwar il-fibra miksija ta' madwar 250µm, għalhekk id-differenzi prattiċi huma l-immaniġġjar, il-protezzjoni mekkanika, it-tqaxxir, u d-densità tat-trej aktar milli l-prestazzjoni ottika.
Nista' ngħaqqad fibra ta' 250µm ma' pigtail ta' 900µm?
Iva. Jekk il-fibri ottiċi sottostanti huma kompatibbli, is-saffi protettivi jitneħħew miż-żona tal-isplice qabel ma l-fibri tal-ħġieġ ippreparati jiġu mdewba.
Pigtail ta' 900µm għandu telf ta' inserzjoni aktar baxx?
Le Dijametru tal-buffer innifsu ma jnaqqasx it-telf ta 'inserzjoni; il-prestazzjoni ottika tiddependi fuq il-kompatibilità tal-fibra, il-kwalità tal-isplice, il-kwalità tal-konnettur, u l-bqija tal-mogħdija ottika.
Liema daqs tal-buffer huwa aħjar għal kasett ta' splice ta'-densità għolja?
Pigtail tal-fibra ta '250µm ġeneralment ikun l-aħjar punt tat-tluq meta l-ispazju ta' rotta protett huwa r-restrizzjoni primarja, filwaqt li 900µm huwa prattiku meta timmaniġġja l-affarijiet aktar u jkun disponibbli biżżejjed spazju ta 'trej.
Liema daqs tal-buffer għandi nuża f'ODF standard?
Pigtail ta' 900µm normalment ikun il-preċedent prattiku għal ODF standard bi spazju ta' rotta adegwat u splicing tal-fużjoni individwali.
Qabel ma tiffriża l-Ispeċifikazzjoni tal-pigtail
Id-daqs tal-buffer għandu jiġi deċiż qabel ma l-pigtail isir oġġett fiss tal-linja tal-ordni ta' xiri-. Sa dak l-istadju, it-trej, id-detentur tal-kmiem, il-fluss tax-xogħol tat-tqaxxir, u l-mogħdija tar-rotta jistgħu diġà ddeterminaw liema preżentazzjoni hija prattika.
Għal attwali250um vs 900um fibra pigtailproġett, agħti lil FB-LINK il-konnettur u l-lustrar, l-ispeċifikazzjoni tal-fibra ottika, il-preżentazzjoni tal-fibra meħtieġa, l-għadd tal-fibri, it-tul tal-pigtail, u tpinġija tat-trej jew tal-kompartiment. Dawk l-inputs jippermettu li l-kostruzzjoni proposta tiġi riveduta kontra r-rekwiżiti tal-ġenb-splice u t-terminazzjoni-qabel l-ispeċifikazzjoni tiġi ffriżata.
Jekk id-dokumentazzjoni speċifika tat-test tal-pigtail tal-proġett-, l-imġiba tat-tqaxxir, jew it-tolleranzi tal-assemblaġġ huma meħtieġa, iddikjarahom b'mod espliċitu fl-RFQ u staqsi għal konferma kontra l-kostruzzjoni eżatta tal-pigtail proposta. Tassumux li l-istqarrija tat-test ippubblikata għal assemblaġġ ieħor tal-fibra tapplika awtomatikament għall-pigtail li qed jinxtara.
