OM3 u OM4 huma t-tnejn 50/125µm laser-fibri multimode ottimizzati. OM4 joffri bandwidth modali ogħla (4700 MHz·km vs 2000 MHz·km) u firxa itwal. Jekk il-ġirjiet 10GbE tiegħek jibqgħu taħt it-300 metru, OM3 jaħdem tajjeb. Jippjanaw links 40G jew 100G li jiġġebbed lil hinn minn 100 metru? OM4 jiswa l-premium modest.
Il-Qafas ta' Deċiżjoni Reali
Qabel ma ngħaddu fl-ispeċifikazzjonijiet, hawn il-loġika li nimxu permezz tal-klijenti meta jistaqsu "OM3 jew OM4?"
- 10GbE, jaħdem taħt it-300m, kwistjonijiet tal-baġit:OM3. L-ebda differenza fil-prestazzjoni f'din il-veloċità u d-distanza.
- 10GbE, jaħdem bejn 300-550m:OM4. Dan huwa l-uniku livell ta 'veloċità fejn il-firxa estiża ta' OM4 fil-fatt hija importanti għal 10G.
- 40GbE jew 100GbE, jaħdem taħt il-100m:Jew jaħdem. OM3 jiffranka l-ispiża; OM4 iżid il-marġni.
- 40GbE jew 100GbE, jaħdem 100-150m:OM4. OM3 mhux se jagħmilha b'mod affidabbli.
- Kwalunkwe applikazzjoni multimode fuq 500m:Ieqaf tqabbel OM3 u OM4. Ikollok bżonn ta' fibra b'modalità waħda-.
Dan ikopri probabbilment 90% tad-deċiżjonijiet. Il-bqija ta 'dan l-artikolu jispjega għaliex dawn il-qtugħ jeżistu u fejn il-każijiet tat-tarf isiru diffiċli.
X'inhu Attwalment Ivarja Bejn OM3 u OM4
Iż-żewġ fibri jaqsmu l-istess qalba ta '50µm, l-istess kisi ta' 125µm, l-istess ġakketta akkwa (ġeneralment), u l-istess kompatibilità tal-konnettur. Huma manifatturati skont l-istandards ISO 11801 u ottimizzati għal lejżers VCSEL 850nm. Minn barra, huma identiċi.
Id-differenza hija ġewwa: kemm il-gradjent ta 'l-indiċi ta' rifrazzjoni huwa kkontrollat matul il-manifattura. It-tolleranzi aktar stretti tal-OM4 inaqqsu t-tixrid modali-it-tixrid tal-ħin bejn mogħdijiet tad-dawl differenti li jivvjaġġaw mill-fibra. Inqas dispersjoni tfisser bandwidth modali effettiv ogħla (EMB): 4700 MHz·km għal OM4 kontra 2000 MHz·km għal OM3.
Dak in-numru tal-bandwidth jissarraf direttament f'distanza appoġġjata b'veloċità partikolari. Faxxa ta' frekwenza ogħla=li tintlaħaq aktar qabel ma l-kwalità tas-sinjal tiddegrada.
Limiti tad-Distanza bil-Veloċità: In-Numri Li Jgħoddu
Hawn fejn il-biċċa l-kbira tal-artikoli jsiru sloppy. Huma jgħidulek "OM3 jagħmel 100m f'100G, OM4 jagħmel 150m" u ħallieh hemm. Iżda 100 Gigabit Ethernet mhix ħaġa waħda-hija standards ta' saff fiżiku multipli b'rekwiżiti differenti tal-fibra.
1 Gigabit u 10 Gigabit Ethernet
F'1GbE (1000BASE-SX), kemm OM3 kif ukoll OM4 jilħqu 1000 metru. L-ebda differenza sinifikanti.
F'10GbE (10GBASE-SR), id-distakk jiftaħ:
- OM3: 300 metru
- OM4: 400 metru (speċifikazzjoni standard), sa 550 metru b'fibra ta'-kwalità għolja u konnessjonijiet nodfa
Il-biċċa l-kbira tal-ġirjiet 10GbE tal-intrapriżi jaqgħu sew taħt it-300 metru, għalhekk OM3 jimmaniġġahom mingħajr ħruġ. Iż-żona 300-400m hija fejn OM4 fil-fatt jaqla 'ż-żamma tiegħu f'din il-veloċità.
40 Gigabit Ethernet (40GBASE-SR4)
40GbE juża ottika parallela: erba' korsiji 10G trażmessi fuq erba' fibri f'kull direzzjoni, li jeħtieġu 8-fiberKonnessjoni MTP/MPO.
- OM3: 100 metru
- OM4: 150 metru
100 Gigabit Ethernet: Żewġ Annimali Differenti
Dan huwa fejn isseħħ il-konfużjoni. "100G multimode" tista' tfisser żewġ affarijiet differenti ħafna:
100GBASE-SR4juża erba' korsiji b'25Gbps kull wieħed, li jeħtieġu konnettur MPO ta' 8-fibra (l-istess interface fiżiku bħal 40GBASE-SR4). Limiti tad-distanza:
- OM3: 70 metru
- OM4: 100 metru
100GBASE-SR10juża għaxar korsiji b'10Gbps kull wieħed, li jeħtieġ konnettur MPO ta '24 fibra. Limiti tad-distanza:
- OM3: 100 metru
- OM4: 150 metru
SR4 huwa ferm aktar komuni fl-iskjeramenti attwali minħabba li juża inqas fibra u jallinja mal-fatturi tal-forma tat-transceiver QSFP28. SR10 jeżisti iżda jara adozzjoni limitata. Meta xi ħadd jgħid "100G fuq multimode," kważi dejjem ifissru SR4-li jfisser OM3 massimu ta '70 metru, mhux 100.
Rajna klijenti jispeċifikaw OM3 għal links 100G jassumu li jilħqu 100-metru, imbagħad niskopru li l-ġirja tagħhom ta '85 metru mhux se tiċċertifika. Jekk qed tuża 100GBASE-SR4, ittratta 70 metru bħala l-limitu OM3 u ppjana kif xieraq.
L-iżball li Naraw Ħafna Spiss
Klijenti agonize fuq OM3 vs OM4 meta l-kwistjoni reali hija xi ħaġa kompletament oħra.
Fl-esperjenza tagħna, il-grad tal-fibra rari jikkawża problemi ta 'skjerament. X'jikkawża l-problemi:
- Diskrepanzi tal-polarità tal-MPO.Metodu A, B, jew Ċ? Polarità ħażina toqtol ir-rabta irrispettivament mit-tip ta 'fibra.
- Konnetturi maħmuġin.Speck ta 'trab fuq ferrule MPO jikkawża aktar telf mid-differenza bejn l-ispeċifikazzjonijiet ta' attenwazzjoni OM3 u OM4.
- It-taħlit ta 'tipi ta' fibra aċċidentalment.Xi ħadd jgħaqqad korda OM3 f'bagoll OM4, jew agħar minn hekk, jgħaqqad fibra ta' 50µm ma' infrastruttura OM1 ta' 62.5µm. In-nuqqas ta 'qbil tal-qalba (mhux il-grad) jikkawża telf ta' 3-4 dB.
- Diskonkors tal-veloċità tat-transceiver/fibra.Twaħħal transceiver 10G-biss f'link iddisinjat għal ottika parallela 40G, imbagħad tistaqsi għaliex ma taħdimx.
Jekk qed tagħmel bini ġdid, agħżel grad wieħed tal-fibra u standardizza. OM4 jiswa ftit aktar iżda jneħħi kwalunkwe ansjetà mill-bogħod għal titjib ta '40G/100G. Jekk qed iżżid mal-infrastruttura eżistenti tal-OM3, żomm mal-OM3 sakemm ma tkunx ċert li għandek bżonn il-firxa żejda-it-taħlit xorta jiddegrada t-triq kollha għall-prestazzjoni tal-OM3.
Meta taqbeż il-Multimode għal kollox
Hawn parir li nagħtu li jista 'jidher kontrointuwittiv għal fornitur tal-fibra: xi drabi t-tweġiba mhix OM3 jew OM4. Huwa single-mode.
Il-fibra multimode teżisti minħabba li hija irħas li tittermina u storikament meħtieġa transceivers inqas għaljin. Iżda dik id-differenza fl-ispejjeż naqset. 10G single-mode SFP+ moduli issa jiswew biss marġinalment aktar mill-ekwivalenti multimode. U single-mode jagħtik:
- Distanzi mkejla f'kilometri, mhux metri
- Mogħdija ċara ta' aġġornament għal 25G, 40G, 100G, 400G mingħajr restrizzjonijiet ta' distanza
- L-ebda konfużjoni OM3/OM4/OM5-OS2 single-mode taħdem biss
Jekk il-ġirjiet tiegħek-sa-binjiet jaqbżu t-300 metru, jew jekk qed tinstalla backbone ġdid tal-kampus li jeħtieġ li ddum 15+ snin, il-modalità unika-spiss tagħmel aktar sens milli tipprova tiġġebbed multimode sal-limiti tagħha. L-ispiża tat-transceiver kemmxejn ogħla tixtrilek flessibilità li multimode ma tistax taqbel.

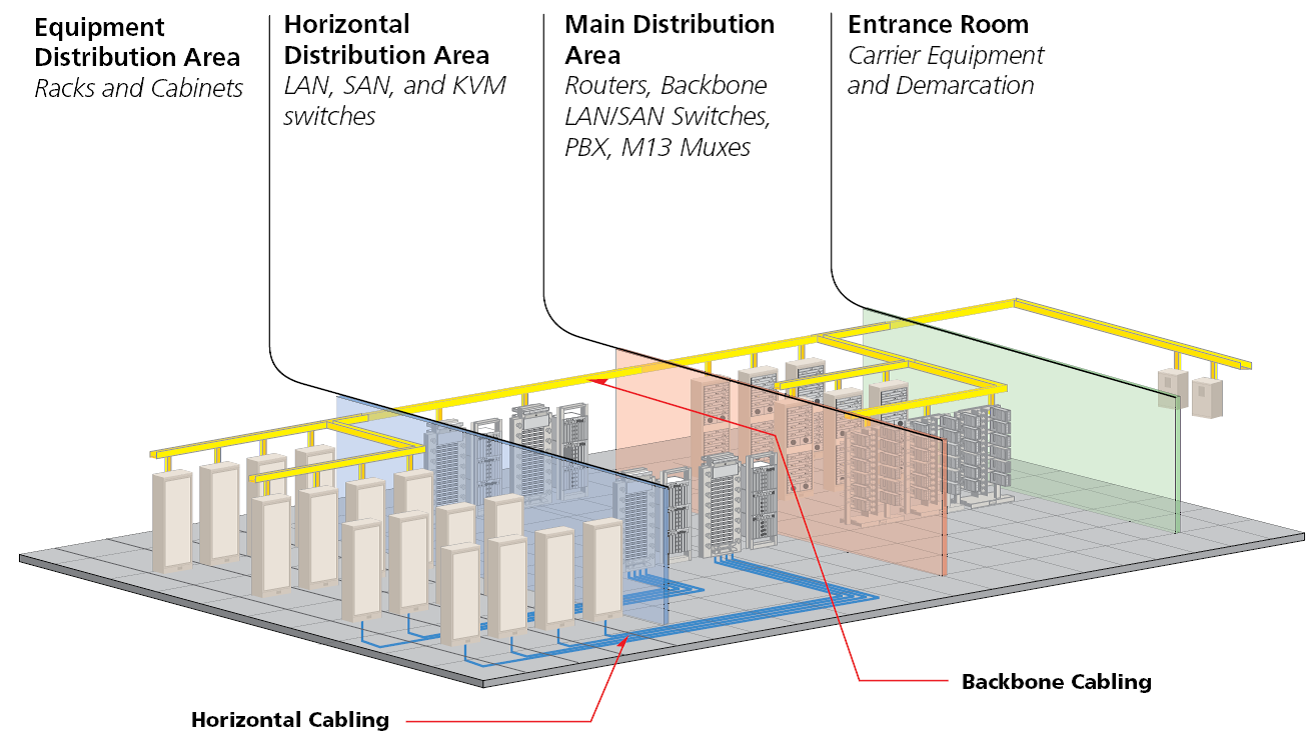

Għalhekk, għal konnessjonijiet tal-weraq-spina taċ-ċentru tad-dejta, server-għal-aqleb links, u l-biċċa l-kbira tal-ġirjiet intra-tal-bini, multimode jibqa' kost-effettiv u prattiku. Biss ma sfurzah fejn ma jaqbilx.
Attenwazzjoni: Tħassib Sekondarju
Il-fibra OM3 tispeċifika attenwazzjoni massima ta '3.5 dB/km f'850nm. OM4 itejjeb dan għal 3.0 dB/km. Id-differenza ta' 0.5 dB/km tinstema' sinifikanti, iżda f'distanzi tipiċi multimode (taħt it-300 metru), tissarraf fi frazzjonijiet ta' deċibel-inqas mill-varjazzjoni li tara bejn it-tgħammir tal-konnettur.
L-attenwazzjoni hija aktar importanti għall-kalkoli tal-baġit tal-link f'installazzjonijiet marġinali. Jekk qed timbotta OM3 qrib il-limitu ta' 300-metru tiegħu f'10GbE b'punti ta' garża multipli, kull frazzjoni ta' dB tgħodd. Iżda għall-biċċa l-kbira tal-iskjeramenti standard, id-differenza tal-bandwidth/distanza bejn OM3 u OM4 hija aktar rilevanti għad-deċiżjoni mill-attenwazzjoni.
Identifikazzjoni tal-Fibra f'Installazzjonijiet Eżistenti

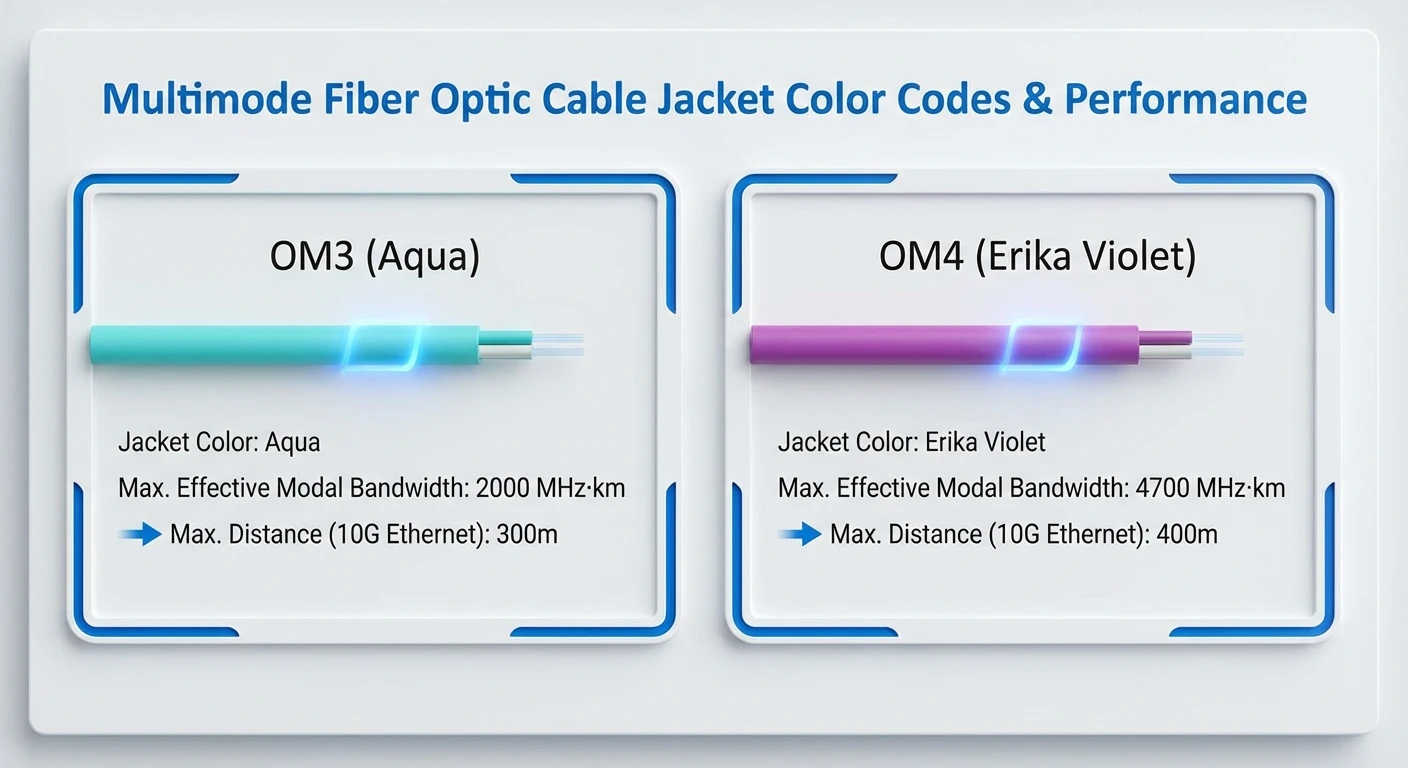

Verżjoni ta 'malajr: OM3 u OM4 it-tnejn jużaw tradizzjonalment ġkieket akkwa. Xi manifatturi issa jużaw "Erika Violet" (sfumatura vjola-maġenta) speċifikament għal OM4, iżda l-adozzjoni hija inkonsistenti-speċjalment fl-Amerika ta' Fuq fejn ħafna OM4 għadhom jintbagħtu fl-akwa.
Jekk għandek bżonn tidentifika kejbil bla tikketta: iċċekkja l-marki stampati fuq il-ġakketta (il-manifatturi jistampaw it-tip tal-fibra f'intervalli regolari), jew iġbed id-dokumentazzjoni. Il-kulur viżwali waħdu mhuwiex affidabbli sakemm ma tkunx taf li l-installatur segwa l-konvenzjoni vjola.
Xi ngħidu dwar OM5?
OM5 (fibra wideband multimode) tappoġġja multiplexing tad-diviżjoni ta 'wavelength ta' mewġ qasir fuq 850-953nm. Jippermetti bandwidth aggregat ogħla billi jħaddem tul ta 'mewġ multipli fuq l-istess par ta' fibri utli għal applikazzjonijiet 100G u 400G li jużaw ottika SWDM.
Għall-biċċa l-kbira tal-iskjeramenti attwali, OM5 huwa overkill. Huwa kompatibbli b'lura ma' OM3/OM4 f'850nm standard, għalhekk jaħdem bħala għażla ta'-proofing fil-futur jekk l-adozzjoni SWDM tikber. Iżda llum, id-deċiżjoni prattika tibqa 'OM3 vs OM4. Aħna ma nimbuttawx OM5 sakemm klijent ma jkollux rekwiżiti speċifiċi ta 'SWDM.
Cost Realtà
OM4 jikkmanda primjum fil-prezz fuq OM3, iżda d-distakk mhuwiex drammatiku għall-patch cords u assemblaġġi qosra-xi kultant biss ftit differenza fil-mija. Il-premium huwa aktar notevoli fuq kejbils ta' trunk twal u ordnijiet ta'-kwantità kbira.
Fejn il-kalkolu tal-ispejjeż isir interessanti: jekk il-firxa estiża tal-OM4 telimina l-ħtieġa għal qafas ta 'distribuzzjoni intermedju jew tippermetti li tikkonsolida żewġ kmamar tat-tagħmir f'waħda, il-premium tal-kejbil iħallas għalih innifsu ħafna drabi. Bil-maqlub, jekk il-ġirjiet kollha tiegħek jidħlu b'mod komdu fil-limiti OM3, il-ħlas żejjed għal kapaċità mhux użata ma jagħmilx sens.
Aħna tipikament nirrakkomandaw: il-bini ta' ċentru tad-dejta ġdid jistandardizza fuq OM4; l-infrastruttura eżistenti OM3 tibqa' OM3 sakemm rabta speċifika ma teħtieġx li tintlaħaq itwal; baġit-proġetti ristretti b'ġirjiet taħt il-100m jistgħu jagħżlu b'mod sikur OM3.
Xenarji ta' Proġett Reali Ħdimna
Ftit eżempji minn konversazzjonijiet attwali tal-klijenti li juru kif dan iseħħ:
Xenarju 1: Aġġornament tan-netwerk tal-maħżen.Kumpanija tal-loġistika kellha bżonn tgħaqqad swiċċijiet ġodda ta’ 10GbE f’ċentru ta’ distribuzzjoni ta’ 180,000 pied kwadru. L-itwal ġirja: 140 metru. Il-kuntrattur tagħhom ikkwota OM4 "għall--proofing futur." It-teħid tagħna: OM3 jimmaniġġja 10GbE f'300 metru bil-kumdità. Sakemm ma jkunux qed jippjanaw 40G/100G fil-5 snin li ġejjin (ma kinux), OM4 iżid l-ispiża mingħajr benefiċċju. Huma marru bl-OM3 u ffrankaw 12% fuq il-kejbils.
Xenarju 2: Drapp tal-weraq-dahar taċ-ċentru tad-dejta.Fornitur tal-kolokazzjoni qed jibni mżiewed ġodda b'100GBASE-SR4 bejn is-swiċċijiet tas-sinsla u tal-weraq. Ġirja medja: 65 metru, itwal: 95 metru. Inizjalment spec'd OM3 jassumi l-limitu "100 metru" li kienu raw f'diversi artikoli. Problema: 100GBASE-SR4 fuq OM3 jilħaq il-massimu ta' 70 metru. Il-ġirjiet tagħhom ta’ 95 metru ma jiċċertifikawx. Qlib għal OM4 (limitu ta '100 metru għal SR4), problema solvuta.
Xenarju 3: Sostituzzjoni tas-sinsla tal-kampus.Università li tissostitwixxi infrastruttura OM1 li qed tixjieħ bejn il-binjiet. Xi ġirjiet qabżu l-400 metru. Staqsew dwar OM4 biex timmassimizza d-distanza multimode. Il-parir tagħna: f'400+ metri, qed tiġġieled il-fiżika multimode. Il-fibra OS2 ta'-modalità waħda tiswa ftit aktar għat-transceivers iżda tagħtihom firxa ta' skala-kilometrika u triq ta' aġġornament ta' 20-sena. Huma marru single-mode għal inter-links tal-bini, żammew multimode għal distribuzzjoni ġewwa l-bini.
Dawn l-eżempji jaqsmu linja komuni: it-tweġiba t-tajba tiddependi fuq ir-rekwiżiti tad-distanza attwali u skadenzi realistiċi tal-aġġornament, mhux xenarji teoretiċi "x'jiġri jekk".
Konnettur u Noti ta' Terminazzjoni

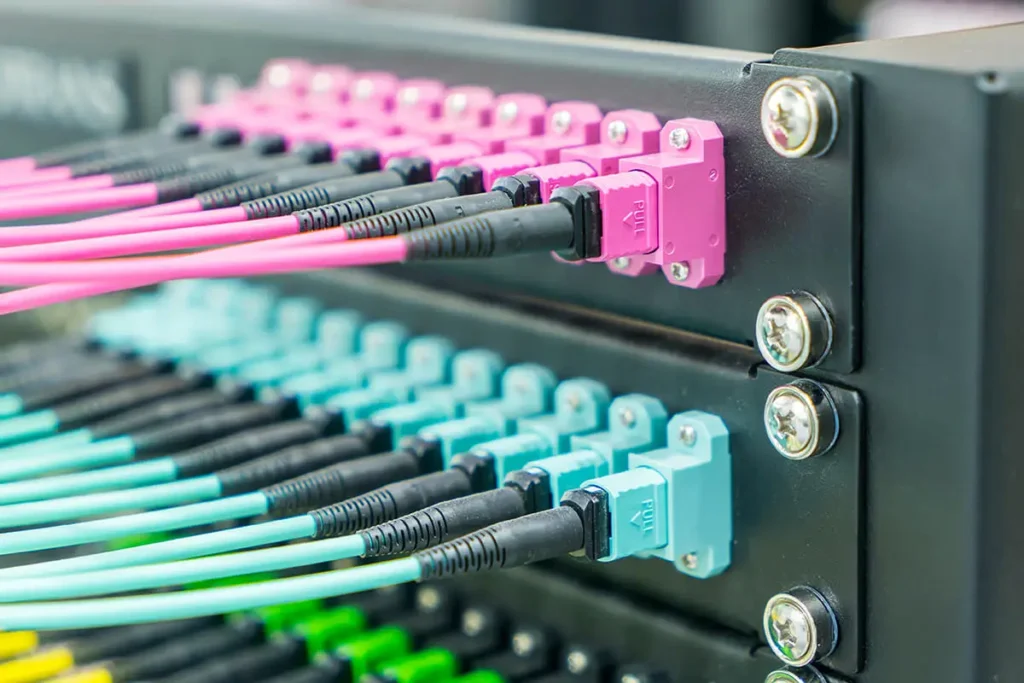

Kemm OM3 kif ukoll OM4 jużaw ħardwer tat-terminazzjoni identiku.Konnetturi LCjiddominaw installazzjonijiet moderni għal konnessjonijiet duplex;Konnetturi MTP/MPOjimmaniġġjaw ottiċi paralleli għal 40G u 100G. Assemblaġġi mitmuma mill-fabbrika-jrendu prestazzjoni ta' telf aktar konsistenti mit-terminazzjoni fuq il-post-jekk qed tuża links ta'-veloċità għolja,-terminati minn qabelOM4 MTP trunk u kejbils tat-tbegħidtnaqqas il-varjabbli tal-installazzjoni.
Nota prattika waħda: għal ottiċi paralleli 40G/100G, ivverifika t-tip ta 'polarità MPO (Metodu A, B, jew C) taqbila bejn il-kejbils tat-trunk u t-tagħmir. L-iżbalji tal-polarità jikkawżaw fallimenti tal-link li m'għandhom xejn x'jaqsmu mal-grad tal-fibra.
Mistoqsijiet Frekwenti
Q: Nista' Nħallat OM3 U OM4 Fl-Istess Link?
A: Iva, huma fiżikament kompatibbli (l-istess qalba ta '50µm). Iżda r-rabta taħdem fl-ispeċifikazzjonijiet OM3-inti tikseb limiti tad-distanza OM3 irrispettivament minn kemm OM4 ikun fit-triq. Korda tal-garża OM3 waħda f'ġirja kollha-OM4 tillimita l-ħaġa sħiħa.
Q: Il-Link 100G Tiegħi Huwa 90 Metru. OM3 Jew OM4?
A: Jekk huwa 100GBASE-SR4 (dak komuni), OM3 jappoġġja biss 70 metru. Għandek bżonn OM4. Jekk b'xi mod qed tuża 100GBASE-SR10, OM3 jilħaq 100 metru-iżda SR10 huwa rari. Assumi SR4 sakemm ma tkunx taf mod ieħor.
Q: Għandi Nissostitwixxi l-Infrastruttura OM3 ta 'Ħidma Ma' OM4?
A: Normalment le. Jekk OM3 jissodisfa l-bżonnijiet attwali tiegħek ta 'veloċità u distanza, is-sostituzzjoni żżid l-ispiża mingħajr benefiċċju. Ikkunsidra OM4 għal żidiet ġodda jew meta taġġorna għal veloċitajiet fejn il-limiti OM3 isiru restrittivi.
Q: X'inhi d-differenza fil-prezz attwali?
A: Għall-kurduni tal-garża: minimu, ħafna drabi taħt l-10%. Għal kejbils trunk: OM4 jaħdem bejn wieħed u ieħor 15-30% ogħla skont it-tul u l-għadd tal-fibra. Il-perċentwal huwa inqas importanti minn jekk il-kapaċità ta' firxa żejda għandhiex valur prattiku għall-iskjerament tiegħek.
Q: OM4 Jeħtieġ Transceivers Differenti?
A: Le. Transceivers ma jafux jew ma jimpurtahomx dwar il-grad tal-fibra-jitrażmettu u jirċievu dawl ta '850nm irrispettivament. It-tip ta 'fibra jiddetermina kemm dak id-dawl jivvjaġġa b'mod affidabbli, mhux liema transceiver tuża.
Bottom Line
L-OM3 jibqa' għażla soda għal skjeramenti ta' 10GbE fi ħdan 300 metru-li tkopri l-biċċa l-kbira tax-xenarji ta' LAN ta' intrapriżi. OM4 jiġġustifika l-premium tiegħu meta tkun qed tuża links 40G/100G, meta l-ġirjiet jaqbżu l-limiti tad-distanza ta 'OM3, jew meta tkun trid spazju għal titjib fil-veloċità fil-ġejjieni mingħajr rekiling.
L-iżbalji akbar mhumiex picking il-grad ħażin. Qed jisforzaw multimode fejn il-modalità-unika tagħmel aktar sens, it-taħlit ta' tipi ta' fibri inkompatibbli, jew jinjora l-polarità tal-MPO fi skjeramenti paralleli tal-ottika. Ikseb dawk id-dritt, u d-deċiżjoni OM3/OM4 issir sempliċi.
