X'inhu l-MDU? (Kunċett)

MDU tfisser Multi-Dwelling Unit. Fl-industrija tat-telekomunikazzjoni u tan-netwerking, dan it-terminu jirreferi għal bini b'ħafna djar indipendenti. Eżempji komuni jinkludu bini ta 'appartamenti, dormitorji ta' studenti, lukandi, u bini ta 'uffiċini.

It-termini fibra MDU jew fibra ottika MDU jirreferu għall-iskjerament tal-fibra-fuq-in-netwerks-dar (FTTH) għal dawn il-binjiet multi-dar. Dan huwa metodu ta' skjerament differenti mill-kejbils għal djar distakkati (SDU, Unità ta' -Dwelling Single):

Tqabbil	SDU	MDU
Distribuzzjoni għall-Utenti	Mifruxa, dar waħda għal kull struttura	Konċentrati, unitajiet multipli għal kull bini
Użu tal-Cable	Cable dedikat għal kull dar	Sinsla kondiviża, qtar ramifikati
Metodu ta' Qsim	Tipikament barra	Qsim f'saffi ġewwa l-bini
Il-Kumplessità tal-Cableing	Sempliċi	Jeħtieġ ippjanar bir-reqqa

Wara li ħatfu l-kunċett bażiku ta 'x'inhu MDU fit-telekomunikazzjoni, issa għandna fehim aħjar ta' kif tuża soluzzjoni speċifika ta 'installazzjoni tal-fibra MDU.

X'problemi tista' ssolvi għalik din il-gwida?

Din hija gwida prattika tal-proġett tal-fibra MDU. Kemm jekk inti inġinier tan-netwerk li qed tippjana proġett tal-fibra ottika MDU / aġent tax-xiri li jeħtieġ li jifhem it-tifsira tal-MDU fit-telekomunikazzjoni / maniġer tal-proprjetà li jrid jifhem x'inhu MDU fit-telekomunikazzjoni

Jew sempliċiment dilettant tat-teknoloġija li jrid jifhem il-prinċipji tal-kejbils tal-kejbil MDU, issib informazzjoni utli dwar il-proġett MDU hawn.

Jien se nużaProdotti Evolux Fiberbħala eżempji minħabba li l-linja tal-prodotti tagħna tkopri t-tagħmir ewlieni għall-kejbils tal-MDU: konnetturi tal-fibra ottika, patch cords, pigtails, splitters PLC, kaxxi terminali, u adapters-dawn huma preċiżament l-aktar komponenti passivi użati komunement fl-installazzjoni tal-fibra MDU.

Liema strateġiji għandhom jintużaw għal daqsijiet differenti ta 'MDUs?

Li nifhmu d-daqs tal-MDU tiegħek huwa essenzjali qabel ma nkunu nistgħu nibdew nużaw strateġija, peress li l-metodi ta 'skjerament huma differenti. Dan jiddetermina kemm splitters, kaxxi terminali, u kejbils tal-fibra ottika għandek bżonn. Il-proġetti tat-telekomunikazzjoni tal-MDU huma kategorizzati fi tliet tipi bbażati fuq in-numru ta’ sulari u djar:

Tip MDU	Pavimenti	Unitajiet	Strateġija tal-Cableing	Arkitettura ta' Qsim Rakkomandata
MDU -Baxx	Inqas minn jew ugwali għal 3 sulari	Inqas minn jew ugwali għal 12-il unità	Ċentralizzat, tagħmir barra bini	Waħdieni-stadju 1:16
Mid-MDU ta' tlugħ	4-10 sulari	12-128 unità	Imqassam, kamra tat-tagħmir + terminals tal-art	Żewġ-stadji 1:8×1:8
-MDU Għoli	>10 sulari	>128 unità	Kmamar tad-distribuzzjoni f'saffi, multipli	Żewġ-stadji 1:16×1:8

X'inhu n-netwerk MDU Fiber?

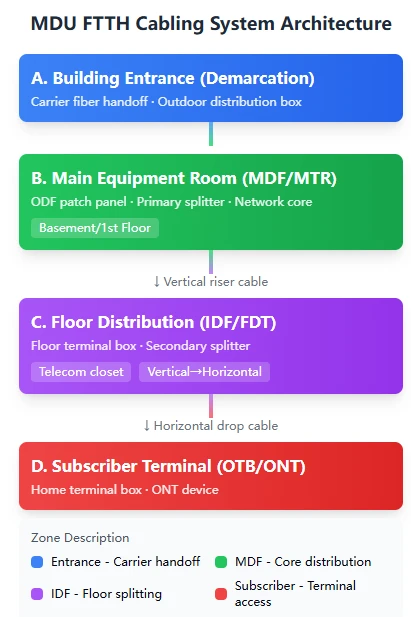

Hawn dijagramma biex tgħinek tifhem: Netwerk komplut tal-fibra ottika MDU jikkonsisti f'erba' żoni, li jestendu minn tarf l-operatur sa tarf sid id-dar:

MDU FTTH Cbaling System Architecture

Ix-xogħol tal-installazzjoni tal-fibra MDU huwa li tgħaqqad dawn l-erba 'żoni billi tuża t-tagħmir xieraq.

Liema konfigurazzjoni hija meħtieġa għall-kamra tat-tagħmir prinċipali?

Tiftakar id-daqs tal-MDU tiegħek? Imbagħad nistgħu nibdew nifhmu kif tikkonfigura l-kamra tat-tagħmir prinċipali korrispondenti. Il-kamra tat-tagħmir prinċipali hija primarjament responsabbli għat-terminazzjoni tal-fibra ottika esterna, ir-rotot prinċipali, u d-distribuzzjoni, li tħalli impatt fuq il-kapaċità ġenerali tan-netwerk u l-iskalabbiltà. Elenkajt prodotti adattati direttament għar-referenza tiegħek:

Konfigurazzjoni tat-Tagħmir Rakkomandata tal-Fibra Evolux

Tip ta' Tagħmir	Speċifikazzjonijiet	Applikazzjoni	Għaliex Agħżel Dan
Rack-Immonta ODF	4U, 144/288-qalba	Medju-MDU Kbir (60-200 unità)	Kapaċità għolja, espansjoni faċli
Żerżaq-Oħroġ ODF	2U, 48/96-qalba	MDU medju (24-60 unità)	Operazzjoni faċli, valur tajjeb
ODF fiss	2U, 48-qalba SC/96-qalba LC	MDU Żgħar (<24 units)	Struttura sempliċi, prezz baxx
Ħajt-Immonta Kaxxa tal-Fibra	1U/2U, 12/24/48-port	Xenarji-kostretti fl-ispazju	L-ebda spazju fuq l-art meħtieġ

ODF (Optical Distribution Frame) hija biċċa tagħmir ewlieni fil-kamra tat-tagħmir prinċipali. Il-patch panels ODF ta 'Evolux għandhom diversi karatteristiċi notevoli: dehra pulita, wajers raġonevoli, faċli biex jinstabu, u installazzjoni sempliċi-dawn huma speċjalment importanti għal manutenzjoni aktar tard.

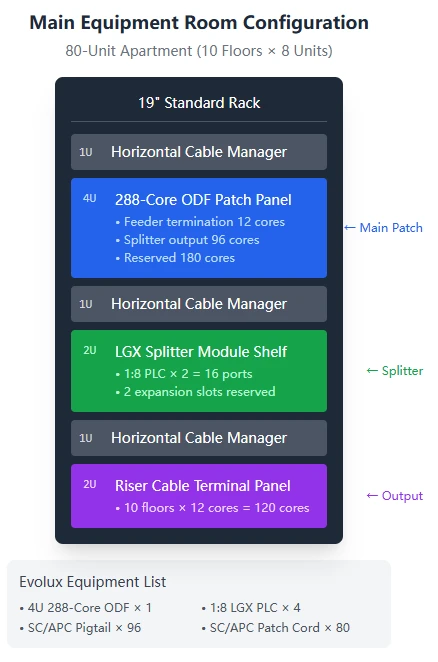

Eżempju speċifiku mill-Evolux: Skema ta' konfigurazzjoni għal bini ta' appartamenti ta' 80-unit

Jekk il-proġett tiegħek huwa wkoll bini ta '10 sulari bi 8 unitajiet għal kull sular, li jammontaw għal 80 unità, allura l-kamra tat-tagħmir prinċipali tiegħek tista' tiġi kkonfigurata kif ġej:

Main Equipment Room Configuration

Lista tat-tagħmir użata fis-soluzzjoni:·

4U 288-core ODF mmuntat fuq rack × 1
1:8 LGX PLC splitter × 4 (2 fl-użu, 2 fuq standby)
SC/APC pigtail 1m × 96
Korda tal-garża SC/APC 2m × 80
Rack ta 'ġestjoni tal-kejbil orizzontali 1U × 3

X'inhu splitter ottiku PLC? Kif jintuża f'MDU?

L-operaturi jistgħu jipprovdu biss 1-2 fibri ottiċi (li jikkorrispondu għal 1-2 portijiet PON) jew numru limitat ta 'fibri, iżda għandna bżonn nikkonnettjaw għexieren jew saħansitra mijiet ta' djar. F'dan il-każ, jintuża splitter ottiku biex issolvi din il-problema billi "jbiddel wieħed f'ħafna." Splitter ottiku PLC juża l-prinċipju ta 'gwidi tal-mewġ ottiċi biex "taqsam b'mod uniformi" raġġ ta' dawl f'raġġi multipli. Per eżempju, splitter 1:8 għandu 1 input u 8 outputs, b'kull output ikollu madwar 1/8 tas-saħħa tas-sinjal oriġinali.

Xenarji ta' applikazzjoni differenti jeħtieġu l-użu ta' splitters b'tipi ta' pakketti korrispondenti:

Tip ta' Pakkett	Karatteristiċi tad-Daqs	Fejn Installa	Meta tuża
Fibra Bare	L-iżgħar	Jeħtieġ protezzjoni addizzjonali	Xenarji ta 'splicing apposta
Mini Steel Tube	3×40mm	Ġewwa kaxxi terminali	L-ewwel għażla għall-qsim tal-art
Kaxxa ABS	100 × 80 × 10mm	Installazzjoni waħedha	Postijiet ta’ barra jew spazjużi
Cassette LGX	Modulu standard	Ġewwa xtilliera ODF	Qsim tal-kamra tat-tagħmir prinċipali
Ipplaggja-Kard	Daqs-karta	Slots tal-kaxxi tad-distribuzzjoni	Kaxxi tad-distribuzzjoni tal-art

Tabella ta' Referenza tal-Proporzjon tal-Qsim:

Proporzjon Split	Telf Teoretiku	Telf attwali	Applikazzjoni
1:2	3.0 dB	3.2-3.8 dB	Kaskata qabel-stadju
1:4	6.0 dB	6.5-7.2 dB	MDU żgħir -baxx
1:8	9.0 dB	9.5-10.5 dB	MDU medju, l-aktar komuni
1:16	12.0 dB	12.5-13.5 dB	Qsim ċentralizzat
1:32	15.0 dB	15.5-17.0 dB	Qsim kbir MDU primarju
1:64	18.0 dB	18.5-20.5 dB	Xenarji ta' densità ultra-għolja

Għandek tagħżel qsim ta'-stadju wieħed jew f'żewġ-stadji?

Il-qsim ta'-stadju wieħed jinvolvi t-tqegħid ta' splitter kbir (eż., 1:32) fil-kantina, li taqsam direttament il-fibra għal kull dar fi 32 mogħdija. Dan l-approċċ huwa sempliċi fl-istruttura u għandu inqas punti ta 'qsim, iżda l-kejbils huwa kumpless minħabba n-numru akbar ta' kejbils tal-fibra ottika.

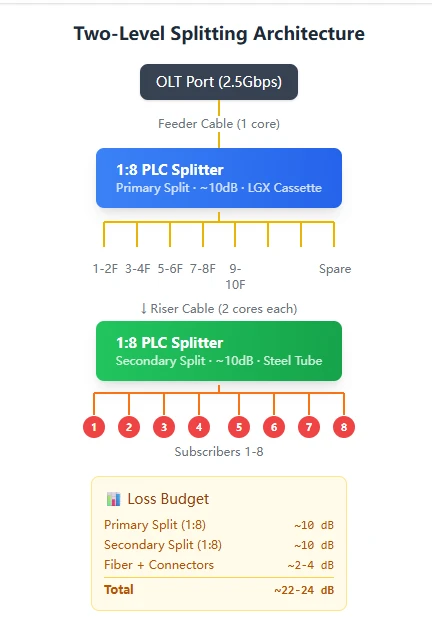

Il-qsim f'żewġ-stadji jinvolvi t-tqegħid ta' splitter 1:8 fil-kantina, u mbagħad splitter ieħor 1:8 fuq kull sular, li effettivament iservi 8 x 8=64 familji. Dan il-metodu jeħtieġ inqas kejbils tal-fibra ottika u huwa aktar flessibbli, iżda l-istadju addizzjonali tal-qsim iżid it-telf tal-fibra b'madwar 10dB.

Two-Level Splitting Architecture

Għal MDUs b'aktar minn 30 dar, nirrakkomandaw qsim f'żewġ-stadji. Dan huwa l-approċċ mainstream għall-installazzjoni tal-fibra MDU.

Kif tagħżel kaxxa terminali?

Iż-żona tal-wajers tal-art hija l-"punt ta 'intersezzjoni" ta' kejbils ottiċi tas-sinsla vertikali u kejbils ta 'waqgħa orizzontali-il-kejbils ottiċi fl-"art" tar-riser hawn, u mbagħad fergħa f'kejbils ottiċi multipli li jgħaqqdu ma' kull dar.

Kaxxi Terminali ta' ġewwa

Prodott	Għadd tal-Port	Dimensjonijiet (mm)	Karatteristiċi	Applikazzjoni
Kaxxa tat-Terminal Mini	2-port	86×86×23	Ultra-rqiq, ħajt-muntaġġ flush	Dħul ta' l-abbonat
Kaxxa Terminali Standard	4-port	120×80×25	Muntaġġ tal--ħajt, finitura bajda	Abbonat/art żgħira
Kaxxa Terminali Medja	8-port	180×120×35	Mibnija-fil-splice trej	Distribuzzjoni tal-art
Kaxxa Terminali Kbira	16/24-port	280×200×50	Jista 'dar splitter	Distribuzzjoni prinċipali tal-art

Kaxxi Terminali li ma jgħaddix ilma minn barra

Jekk il-closet tat-telekomunikazzjoni huwa niedja, jew il-punt tad-distribuzzjoni huwa barra, uża tipi li ma jgħaddix ilma minnhom:

Prodott	Għadd tal-Port	Klassifikazzjoni tal-Protezzjoni	Applikazzjoni
8-Port Kaxxa Waterproof	8-port	IP65	Ambjenti niedja/semi-barra
16-Port Kaxxa Waterproof	16-port	IP65	Distribuzzjoni ta 'barra ta' l-art
24-Port Kaxxa Waterproof	24-port	IP65	Artijiet kbar/carrier multi-

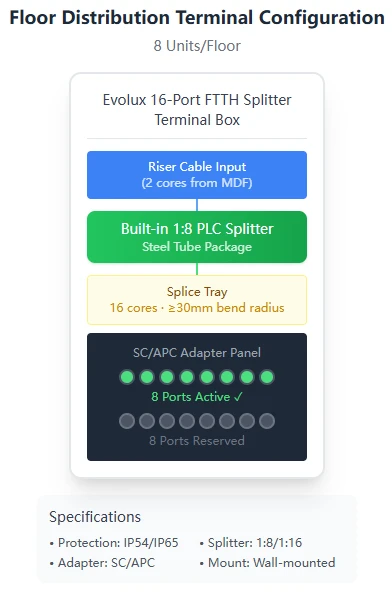

Dijagramma ta' Installazzjoni tal-Kaxxa tat-Terminal tal-Art:

Floor Distribution Terminal Configuration

Kif tagħżel kejbil tal-fibra ottika? Liema tip għandu jintuża għal postijiet differenti?

L-għażla tal-kejbil MDU teħtieġ konsiderazzjoni tal-post tal-installazzjoni, ir-rekwiżiti tal-għadd tal-qalba, u l-klassifikazzjoni tal-fjammi-ritardant. Tipi differenti ta 'kejbils tal-fibra ottika huma użati f'oqsma differenti:

Kejbils tas-Sinsla Riser

Mudell tal-Prodott	Għadd tal-qalba	Tip ta' Fibra	Ġakketta	Klassifikazzjoni tan-Nar	Applikazzjoni
GJFJV	2-24 qalba	G652D/G657A1	LSZH	Riser	Riser ta 'ġewwa l-ewwel għażla
GJSFJV	6-24 qalba	G657A1	LSZH + Tejp tal-Azzar	Riser	Meta tkun meħtieġa protezzjoni żejda
GYFTY	12-288 qalba	G652D	PE	Fil-beraħ-rated	Barra għad-daħla tal-bini

Kejbils tad-Distribuzzjoni Orizzontali

Mudell tal-Prodott	Għadd tal-qalba	Tip ta' Fibra	Ġakketta	Karatteristiċi	Applikazzjoni
GJXZY	2-24 qalba	G657A2	LSZH	Mikro-tubu, flessibbli	Distribuzzjoni tal-hallway
GJPFXJH	12-48 qalba	G657A	LSZH	Multi-core tight buffer	Art FTTB

Drop Cable

Mudell tal-Prodott	Għadd tal-qalba	Dijametru ta' Barra	Tip ta' Fibra	Ġakketta	Applikazzjoni
GJXFH (farfett)	1-4 qalba	2×3mm	G657A1/A2	LSZH	Qatra fuq ġewwa
GJXFH (Awto-Appoġġ)	1-4 qalba	2×5mm	G657A2	LSZH + Wajer tal-Azzar	Qatra mill-ajru
GJYXFCH	2-12 qalba	Round	G657A2	LSZH	Aerial/barra
Tight Buffer	1-2 qalba	3.6-4.8mm	G657A1	LSZH-OFNP	Wiring fuq ġewwa

Jagħmel MDU jeħtieġu kejbil tal-fibra ottika G657 għall-installazzjoni tad-dar?

Is-serje G657 hija "liwja-fibra insensittiva," li jfisser li tista 'topera b'raġġ ta' liwi żgħir ħafna mingħajr ma jiżdied it-telf. Dan jagħmilha ideali għall-kantunieri tal-hallway u liwjiet tal-kondjuwit stretti.

Standard	Raġġ tal-Liwja Minimu	Telf addizzjonali @1550nm	Prodott Evolux
G.657A1	10 mm	Inqas minn jew ugwali għal 0.25 dB @10mm/10 dawriet	Kejbil tal-qatra standard
G.657A2	7.5 mm	Inqas minn jew ugwali għal 0.03 dB @15mm/10 dawriet	Qtar ta 'spazju strett
G.657B3	5 mm	Inqas minn jew ugwali għal 0.15 dB @5mm/1 dawra	Xenarji ta 'liwja estremi

Fejn tinsab il-kaxxa terminali tal-fibra ottika?

Il-kaxxa terminali tal-fibra ottika hija l-aħħar waqfa għall-kejbils tal-fibra ottika biex jilħqu d-dar tal-utent-il-modem ottiku (ONT) huwa mqabbad hawn.

Għażla tal-Kaxxa tat-Terminal tad-Dar

Xenarju	Prodott Rakkomandat	Speċifikazzjonijiet	Karatteristiċi
Standard Residenzjali	Kaxxa tat-Terminal Mini FTTH	2-port, abjad	86-Panew tat-tip, immuntar mal-ħajt
Residenzjali Upscale	Kaxxa tat-Terminal Minquxa	2-port, moħbi	Jikkoordina mad-dekorazzjoni
Utent Kummerċjali	Kaxxa Terminali Standard	4-port	Jappoġġja ONTs multipli jew linji ta 'backup
Barra ONT	Kaxxa Terminali li ma jgħaddix ilma minnha	2-port, IP65	Installazzjoni ta 'barra, reżistenti għall-ilma

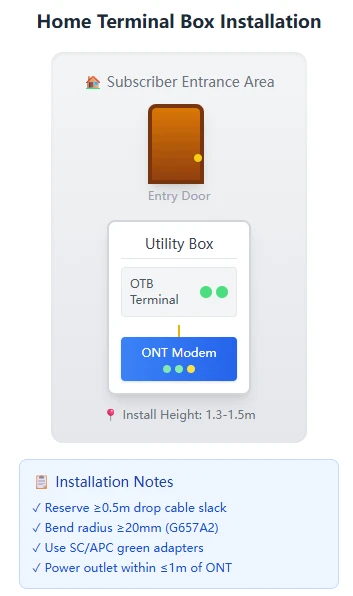

Post tal-Installazzjoni u Dijagramma tal-Punti Ewlenin:

Home Terminal Box Installation

Konnetturi u Adapters tal-Fiber Optic: Dawn l-Aċċessorji Żgħar Huma Kruċjali

Fin-netwerks tal-fibra MDU, konnetturi u adapters, għalkemm żgħar fid-daqs, jintużaw fi kwantitajiet kbar u għandhom rwol kruċjali-huma responsabbli biex jippermettu konnessjonijiet "plug-and-play" bejn fibri ottiċi.

Tipi ta' Konnettur Komuni

Tip	Dehra	Użu Prinċipali
SC/APC	Kap kwadru aħdar	Standard tan-netwerk PON, meħtieġ għall-MDU
SC/UPC	Kap kwadru blu	Xenarji mhux-PON
LC	Kap kwadru żgħir	Xenarji ta'-densità għolja, komuni fl-ODF
FC	Ras tonda bil-kamin	Tagħmir tal-wirt

Nirrakkomandaw li tuża SC/APC b'konnetturi ħodor b'mod konsistenti. Dan jgħin biex jiġi evitat inserzjoni żbaljata.

Xi ngħidu dwar MDUs kbar?

Nistgħu nużaw soluzzjoni MPO/MTP ta'-densità għolja:

Għal proġetti kbar tal-fibra ottika MDU b'aktar minn 200 utent, konnetturi tradizzjonali ta'-qalba waħda huma ineffiċjenti wisq. Is-soluzzjoni MPO/MTP ta 'Evolux tista' ttejjeb b'mod sinifikanti l-effiċjenza tal-iskjerament.

Speċifikazzjonijiet tal-patch panel MPO/MTP

Prodott	Speċifikazzjonijiet	Densità tal-qalba	Applikazzjoni
MPO/MTP Patch Panel 1U	96-qalba	96 qalba/1U	Distribuzzjoni ewlenija MDU medja
MPO/MTP Patch Panel 1U	144-qalba	144 qalba/1U	Distribuzzjoni ewlenija MDU kbira
MPO/MTP Patch Panel 3U	288-qalba	96 qalba/U	MDU-kbir extra
MPO/MTP Patch Panel 4U	384/576-qalba	96-144 qalba/U	Grad taċ-ċentru tad-dejta

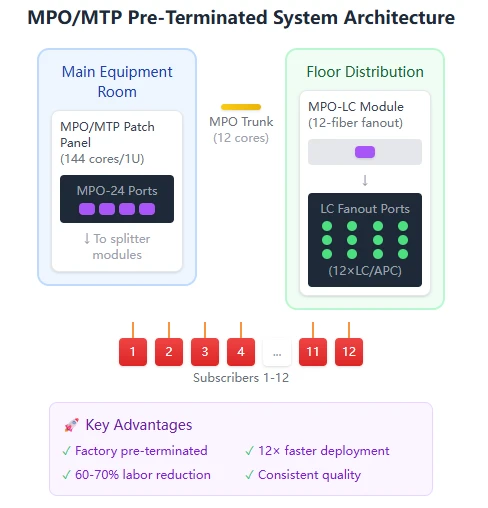

Vantaġġi tas-sistemi MPO-terminati minn qabel:

MPO/MTP Pre-Terminated System Architecture

Mistoqsijiet Frekwenti

Prodott Quick Lookup & Kalkolu Telf

Kif tagħżel ODF Patch Panel?

Skala tal-Utent	Prodott Rakkomandat	Speċifikazzjonijiet	Tip ta' Konnettur
<20 units	1U Fiss	24-qalba	SC
20-40 unità	1U Żerżaq-Oħroġ	48-qalba	SC/LC
40-80 unità	Żerżaq 2U-Oħroġ	96-qalba	LC
80-150 unità	4U Rack-Immonta	144-qalba	LC
150-250 unità	4U Rack-Immonta	288-qalba	LC/MPO
250+ unitajiet	MPO -Densità Għolja	576-qalba+	MPO-LC

Kif Agħżel Splitter?

Stadju tal-Qsim	Proporzjon Split	Tip ta' Pakkett	Post ta' Installazzjoni
L-Ewwel Stadju	1:8/1:16	Cassette LGX	Rack ODF
It-Tieni Stadju	1:8	Tubu ta 'l-Azzar/Kaxxa ta' l-ABS	Kaxxa terminali tal-art
Stadju Uniku	1:16/1:32	Kaxxa ABS	Kaxxa tad-distribuzzjoni ta 'barra

Kif Agħżel Cable?

Post tal-Applikazzjoni	Prodott Rakkomandat	Għadd tal-qalba	Tip ta' Fibra
Feeder ta' barra	GYFTY	12-48 qalba	G652D
Ġewwa Riser	GJFJV	24-48 qalba	G657A1
Hallway Orizzontali	GJXZY	12-24 qalba	G657A2
Qatra fuq ġewwa	GJXFH/Tight Buffer	1-2 qalba	G657A1/A2
Qatra ta 'barra	GJXFH Self-Appoġġ	1-2 qalba	G657A2

Kif Agħżel il-Kaxxa tat-Terminal?

Post ta' Installazzjoni	Prodott Rakkomandat	Għadd tal-Port	Klassifikazzjoni tal-Protezzjoni
Dħul tal-Abbonat	Kaxxa tat-Terminal Mini	2-port	IP20
Closet tal-Art (Ġewwa)	Kaxxa Terminali Standard	8/16-port	IP54
Armar tal-Art (Nedja)	Kaxxa Terminali li ma jgħaddix ilma minnha	8/16/24-port	IP65
Distribuzzjoni ta' barra	Kaxxa tad-Distribuzzjoni li ma jgħaddix ilma minnha	16/24-port	IP65

Kif tikkalkula l-baġit tat-telf?

Is-sistemi PON għandhom limiti tal-baġit tal-enerġija (tipikament 28-32dB). Aqbeżha u jkollok dawk li jitilqu. Meta tagħmel l-installazzjoni tal-fibra MDU, trid tikkalkula l-baġit tat-telf minn qabel.

Sorsi ta' Telf

Tip ta' Telf	Valur Tipiku	Noti
Telf tal-Fibra	0.35-0.4 dB/km	Ftit mijiet ta 'metri ta' bini jżidu 1-2dB
Telf Splitter	10-17 dB	Jiddependi fuq il-proporzjon tal-qasma
Telf tal-Konnettur	0.3-0.5 dB/kull	Kull punt ta 'konnessjoni mgħammrin
Telf ta' Splice	0.05-0.1 dB/kull	Bi kwalità tajba ta 'splice
