"Għaliex in-netwerk tal-kampus 10G tiegħi għadu lura meta użajt l-aħjar fibra tal-modalità waħda?"

Dak kien il-messaġġ ippanikjat minn system integrator tlett ijiem qabel universitàKampus Ottiku Sħiħtrasferiment. Fil-laboratorju,Modalità Unika vs Multimodalitàqisu sempliċi paragun tal-folja tal-ispeċifikazzjonijiet. Fuq sit tax-xogħol reali? Storja differenti. Rajna proġetti jbattu minħabba li xi ħadd imqabbad konnettur blu UPC ma 'adapter aħdar APC. Jew issottovaluta l-baġit tal-link tal-ONT. Jew nefaħ il-baġit fuq transceivers single mode għal ġirjiet ta '100 metru li setgħu użaw ottiċi multimode irħas.

Bil-FTTO isir l-istandard il-ġdid, l-għażla tal-fibra mxiet ferm lil hinn minn "modalità waħda għal żmien twil, multimode għal żmien qasir." Jekk l-approċċ tal-kejbils tiegħek huwa mwaħħal fit-territorju tal-kotba ta' test-onestament, jista' jkun li tkun qed tħawwel mini tal-art għal titjib fil-futur.

Immaġina dan: kampus ta' 50-bini li mhux se jkollu bżonn sostituzzjoni ta' kejbil wieħed għal 20 sena. Dik hija l-wegħda ta 'disinn tajjebGwida tal-kejbils POLimplimentazzjoni. Imma t-triq hemm? Mimli bin-nases. LC jew SC/APC? Modalità waħda sħiħa f'ġirjiet orizzontali, jew żomm multimode biex tiffranka fuq moduli ottiċi? Speċifikazzjoni waħda tal-konnettur ħażina ma tdewwimx biss il-kalendarju tiegħek. Hija timmultiplika uġigħ ta 'ras ta' manutenzjoni għal snin.

Ejja naqbżu d-definizzjonijiet tal-fiżika li rajt mitt darba. L-għan hawn: ngħinek tieħu dik id-deċiżjoni "jiġi tajjeb l-ewwel darba".

In-Numri Li Attwalment Jgħoddu

Rajt it-tabella tal-paragun standard. Dijametru tal-qalba, wavelength, distanza. Ghandek. Iżda dawk il-mapep ma jgħidlekx l-istorja reali: id-deċiżjoni single mode vs multimode hija dwar il-flus. Mhux il-fiżika.

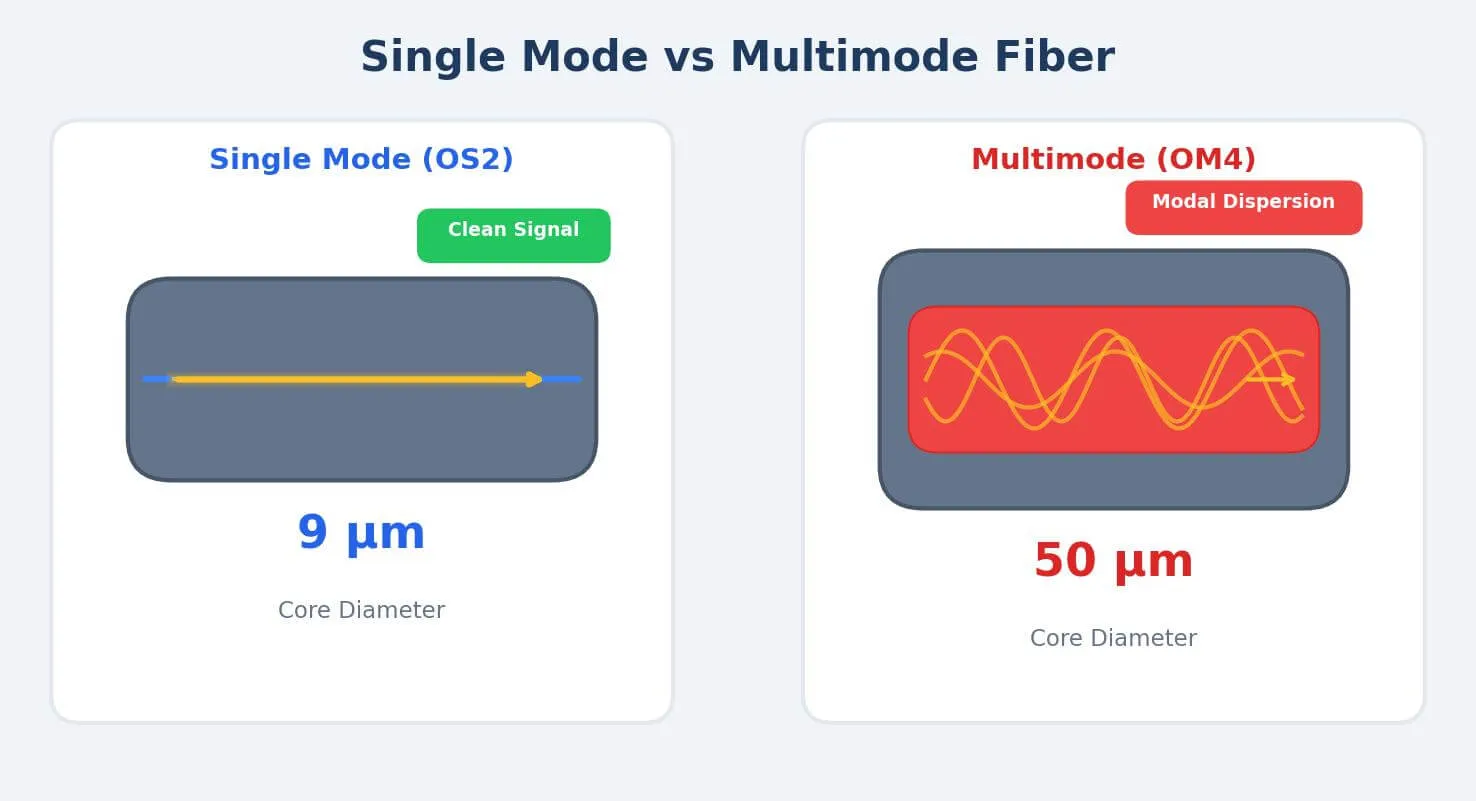

Aħseb dwarha b'dan il-mod. Modalità waħda hija karozza sportiva-raġġ wieħed ta' dawl 'l isfel minn qalba tant irqiq (9 mikrometri) li xagħar uman jidher xaħam meta mqabbel. Sinjal nadif, jivvjaġġa 10, 20, 100 kilometru mingħajr bżonn ta 'spinta. Multimode huwa l-pickup truck. Qalba usa' (50 mikrometru-għadha irqaq mix-xagħar, iżda 6 darbiet akbar), raġġi tad-dawl multipli jgħollu simultanjament. Eħfef biex taħdem, irħas biex tikkonnettja. Imma dawk ir-raġġi li jonqsu jibdew jinterferixxu wara ftit mijiet ta’ metri. Is-sinjal isir tajn.

Ara n-nassa? Il-kejbil tal-modalità unika huwa orħos. Iżda t-transceivers jiswew 3-5x aktar. Għal kampus ta' 500-port, dik id-differenza tolqot $30,000-50,000 fl-ottika biss. Fil-proġetti tagħna 2023-2024 madwar l-Asja tax-Xlokk, rajna timijiet ta 'akkwist jinħarqu b'din il-modalità waħda eżatta ta' kalkolu-picking "għall-futur-proofing" fuq ġirjiet qosra, imbagħad scrambling meta l-ispejjeż tat-transceiver jonfħu l-baġit.

Issa-arkitettura POL tbiddel kollox.Kampus Ottiku Sħiħskjeramenti bl-użu ta' POLjeħtieġumodalità waħda. Ebda għażla involuta. It-teknoloġija tuża GPON wavelength-diviżjoni multiplexing-żewġ wavelengths li jivvjaġġaw direzzjonijiet opposti fuq linja waħda tal-fibra. Taħdem biss bi trasmissjoni nadifa tal-modalità waħda.

Mela jekk qed tibni POL, aqbeż id-dibattitu multimode. Imma Ethernet tradizzjonali? Dak huwa fejnGħażla tal-fibra għal LAN ottikuisir ikkumplikat.

Għaliex SC/APC jiddomina POL (U X'jiġri Meta Tħallat Kuluri)

In-netwerks tradizzjonali tal-kampus jidhru qishom siġra. Swiċċ tal-qalba fl-għerq, swiċċijiet tad-distribuzzjoni fil-fergħat, swiċċijiet ta 'aċċess fuq kull sular. Ħafna tagħmir, ħafna qawwa, ħafna affarijiet li jinkisru.

POL flattens dak. OLT ċentrali wieħed jgħaqqad permezz ta' splitters passivi ma' ONTs f'kull skrivanija jew kamra. Ebda swiċċijiet intermedji. Ebda xawer IDF fuq kull sular. Fiber biss, splitters, endpoints.

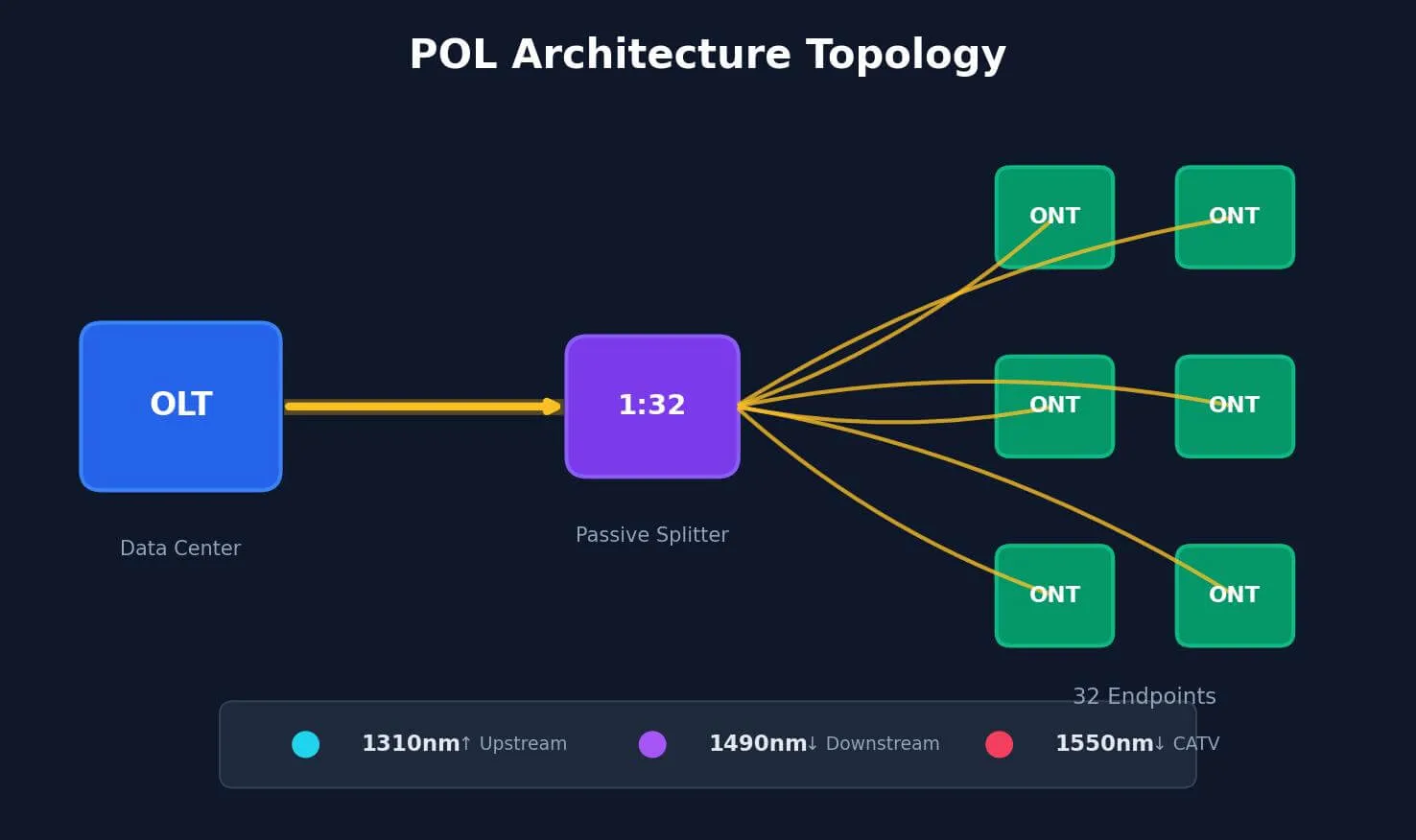

[Ċentru tad-Data] → OLT → Fibra Unika → Splitter 1:32 → 32 ONTs

Downstream: 1490nm|Upstream: 1310nm|Kemm fuq linja tal-fibra ONE

Is-spliters huma kompletament passivi. L-ebda enerġija, l-ebda elettronika, xejn x'jonqos. Dawl mill-OLT jolqot splitter 1:32 u jaqsam għal 32 post. Bħal pajp tal-ġnien bi 32-mod bexxiexa-ħlief li qed taqsam id-dawl tal-lejżer, mhux il-pressjoni tal-ilma.

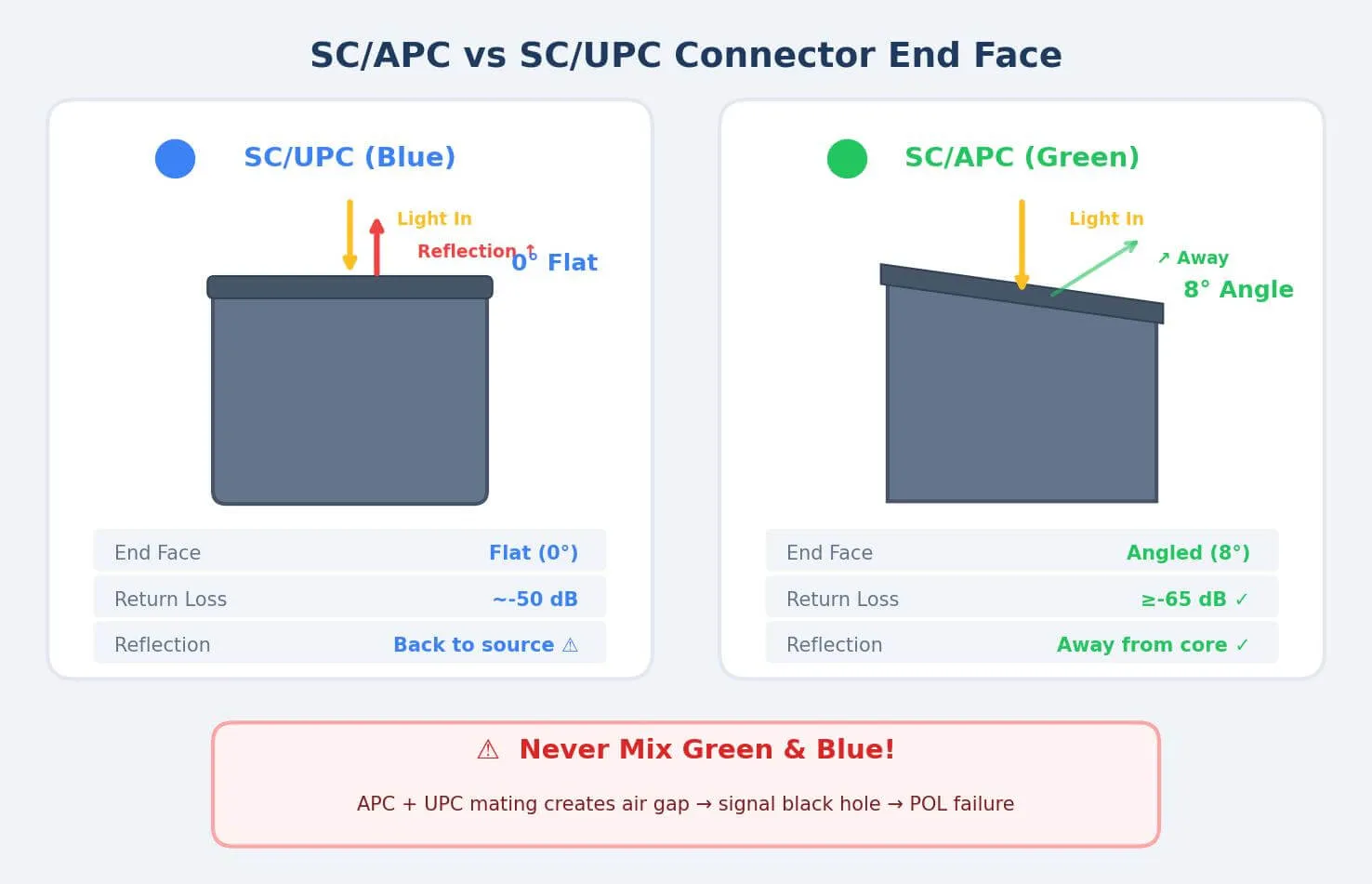

Id-dettall kritiku l-biċċa l-kbira tal-gwidi skip: POL juża konnetturi SC/APC kważi universalment. L-"APC" tfisser Kuntatt Fiżiku Angolat-ferrule illustrat fi 8 gradi minflok ċatt. Meta d-dawl jolqot wiċċ ċatt (UPC), xi jonqos dritt lura lejn is-sors. F'POL bidirezzjonali, dawk ir-riflessjonijiet joħolqu storbju. Matul għexieren ta 'punti ta' konnessjoni, l-istorbju jakkumula.

Il-wiċċ APC angolat jirribatti riflessi 'l bogħod mill-qalba. It-telf tar-ritorn jonqos minn ~-50 dB (UPC) għal -65 dB jew aħjar (APC). Bejn wieħed u ieħor 30x inqas dawl rifless li jagħmilha lura. F'termini POL? Differenza bejn sinjal nadif u wieħed degradat.

Il-Kunsill tat-Taħriġ tal-Fiber Optic TIA jpoġġiha sempliċement: SC/APC huwa standard għal netwerks ottiċi passivi minħabba li l-karatteristiċi tat-telf tar-ritorn huma importanti f'sistemi bidirezzjonali. Tiskontax-dan-mur SC/APC.

X'jiġri meta tħallat aħdar u blu:

Rajna dan fuq proġett GPON ta 'lukanda intelliġenti s-sena li għaddiet. Il-kuntrattur uża SC/APC (aħdar) fl-art-splitter outputs fil-livell-korretti. Iżda mbagħad taw il-kmamar SC/UPC (blu) patch cords għall-konnessjonijiet ONT. Fiżikament, huwa plugs. Elettrikament? Diżastru.

Il-wiċċ angolat li jiltaqa 'ma' wiċċ ċatt joħloq spazju żgħir ta 'arja. Żona ta 'kuntatt tiċkien għal kważi xejn. It-telf tar-ritorn jonqos. Il-qawwa ottika riflessa ħolqot allarmi ta'-riflessjoni għolja fl-OLT. Agħar -meta s-sinjal CATV ta '1550nm daħal b'qawwa ogħla, ir-riflessjonijiet tal-vojt tal-arja kkawżaw li ONTs fil-kmamar tat-tarf jinżlu offline ripetutament. Mistednin ilmentaw. Il-maniġment ippanikkat. It-tiswija meħtieġa mill-ġdid-ġbid tal-patch cords għal 200+ kmamar.

F'netwerk ottiku kollu-, aħdar-fi-blu mhuwiex "ftit aktar bil-mod." Huwa toqba sewda sinjal. Dik iż-żieda ta' telf ta' inserzjoni ta' 1dB tidher żgħira-iżda fuq link maqsuma ta' 1:64, hija t-tiben li tkisser is-sistema.

Deċiżjonijiet ta' Skjerament Reali

Is-sinsla miċ-ċentru tad-dejta għall-ewwel splitter.Din hija l-awtostrada tiegħek. Kollox jgħaddi minnu. POL tfisser single mode OS2 b'SC/APC-l-ebda diskussjoni. Imma grad tal-kejbil, pre-terminat vs field-terminat, għadd ta' fibra żejda? Għadu deċiżjonijiet x'jieħdu.

Għal ġirjiet taħt 2km (il-biċċa l-kbira tas-sinsla tal-kampus), l-istandard OS2 jieħu ħsieb ix-xogħol. Fibra premium b'telf baxx-? Overkill sakemm ma tkunx qed timbotta ktajjen ta' splitter estremament twal jew tippjana titjib ta' 25G-PON. Telf ta' inserzjoni għal kull konnettur għandu jibqa' taħt 0.3 dB-speċifika dan fl-RFQ tiegħek, jeħtieġ rapporti tat-test.

Il-kejbils tat-trunk -terminati minn qabel jiswew aktar iżda jiffrankaw il-ħin tal-installazzjoni. Għal sptarijiet jew universitajiet fejn jimminimizzaw kwistjonijiet ta' tfixkil? Ta’ min. Kostruzzjoni ġdida biż-żmien żejjed? It-terminazzjoni tal-qasam taħdem tajjeb. Għal terminazzjoni ta'-densità għolja fl-OLT,Konnetturi tal-fibra ottikaiddisinjati għal applikazzjonijiet ta' mmuntar-rack jagħmlu l-identifikazzjoni tal-port u l-aċċess aktar faċli waqt il-manutenzjoni.

Kejbils tad-distribuzzjoni minn splitters għal ONTs.

Dan huwa fejnKonnetturi tal-fibra FTTOtikseb interessanti. Mhux kejbil wieħed-32 kejbil minn kull splitter għal 32 post. Immoltiplika b'għadd ta' splitter. Kampus ta' daqs medju jista' jkollu 50+ splitters li jservu 1,500+ endpoints. Lottijiet ta 'konnetturi.

SC/APC jibqa' default. Imma l-ewwel iċċekkja l-ispeċifikazzjonijiet ONT tiegħek-xi mudelli ġodda jużaw portijiet LC/APC. Jekk iva, tista' tħaddem kejbils LC-terminati madwar (aktar nodfa) jew tuża adapters ibridi SC-LC fis-spliter (iżżid punti ta' konnessjoni). Ġeneralment nirrakkomandaw l-ewwel għażla. Kull adapter huwa punt ta 'falliment potenzjali.

Għaliex il-kwalità tal-konnettur hija importanti fuq skala:

Differenza ta '0.1 dB għal kull konnettur tinstema' trivjali. Immultiplika fuq mijiet ta' konnessjonijiet-mhux. L-arkitettura tipika tal-POL 1:32 għandha baġit ta 'telf totali ta' ~ 28 dB. Splitter jiekol 15-17 dB. L-attenwazzjoni tal-kejbil tieħu ftit aktar. Li tħalli forsi 8-10 dB għat-telf kollu tal-konnettur. Konnetturi rħas jimbuttawk fuq il-baġit fuq ġirjiet itwal.

Sinsla tradizzjonali Ethernet (meta ma tkunx qed tagħmel POL).Mhux kulħadd huwa lest għall-POL. Ir-rinnovament tal-infrastruttura eżistenti? Limitazzjonijiet tal-baġit? Ethernet switched tradizzjonali għadu jaħdem. Deċiżjonijiet tal-fibra differenti għalkemm.

Taħt 300 metru-art-sa-art, bini biswit-OM4 multimode b'LC duplex jagħmel sens ekonomiku. L-iffrankar tat-transceiver (moduli SR vs LR) jiżdied meta jgħaqqdu għexieren ta 'swiċċijiet. Il-kalkulu jinqaleb fi 300+ metri. Ġlidiet multimodali, speċjalment b'veloċitajiet ogħla.Użu tal-modalità unika fin-Netwerk tal-Kampusinter-links tal-bini jagħti spazju għall-wisa' tal-banda bla limitu. Installa darba, appoġġ 10G, 100G, 400G-ikun xi jkun ġej wara.

LC/UPC (mhux APC) jaħdem tajjeb għal Ethernet minn punt-sa-punt. L-ebda WDM bidirezzjonali, għalhekk l-ispiża żejda tal-APC u l-kura tal-immaniġġjar mhumiex meħtieġa.

Konnessjonijiet tad-Desktop u s-Soluzzjoni tal-Enclosure Zone

FTTO tfisser fibra tilħaq l-iskrivanija. Ambjent differenti minn ċentru tad-dejta. Kejbils jiksbu kicked. Is-siġġijiet jduru fuqhom. Il-persunal tat-tindif jgħolli l-affarijiet. Il-Gwida tal-Għażla tal-Konnettur tal-Fibragħad-desktop jipprijoritizza d-durabilità.

Bend-fibra insensittiva (BIF) mhix-negozjabbli. Fibra standard titlef is-sinjal fil-liwjiet stretti. BIF jimmaniġġja r-raġġi tal-liwja 'l isfel sa 7.5mm-aktar stretti minn subgħajk ir-roża. -kurduni tal-garża maqtugħin minn qabel (2m, 3m, 5m) jiffrankaw il-ħin kontra t-terminazzjoni tal-kamp f'kull skrivanija. Differenza fl-ispiża minima, tevita l-varjabbiltà minn pożizzjonijiet ta 'installazzjoni skomdi.

L-isfida tal-uffiċċju miftuħ:

Fuq proġett għal kumpanija kbira tal-internet-tqassim tal-uffiċċju kompletament miftuħ-id-disinjatur irrifjuta li jwaħħal xi trejs tal-kejbil viżibbli fuq il-kolonni tal-appoġġ. Rotot dirett minn sinsla għal kull skrivanija fisser fibra kullimkien. Ħmar il-lejl li jżomm.

Is-soluzzjoni tagħna: Kompartimenti taż-Żona fil-plenum tas-saqaf jew taħt l-art mgħollija. Mexxi bagolli MPO b'ħafna -fibra mis-sinsla għal kull kaxxa taż-żona. Ġewwa l-kaxxa, ħarġet għal kordi tal-garża LC Uniboot li jservu 6-8 workstations fil-qrib.

Il-ħlas? Meta l-istazzjonijiet tax-xogħol jiċċaqalqu (u dejjem jagħmlu), ma tmissx il-fibra tas-sinsla fis-saqaf. Ibdel il-korda tal-garża ta' 3 metri fil-kaxxa taż-żona. L-istima tal-klijent tagħna: tnaqqis ta '70% fl-ispiża tax-xogħol tal-MACs (jiċċaqlaq/żżid/bidliet). Aktar minn 3 snin ta' riorganizzazzjonijiet ta' uffiċċji, dan jiżdied.

Dettall kritiku: f'kaxxi ta' żona stretta, konnetturi LC Uniboot jew Push-Pull Tab huma obbligatorji. Meta 12-il korda tal-garża huma pplaggjati, konnetturi LC standard ma jħallux biżżejjed spazju għas-swaba 'biex ineħħu xi ħaġa. Tgħallimna dan bil-mod iebes fuq proġett ta' retrofit-kellna nerfgħu nofs il-kaxxa biss biex taċċessa kejbil wieħed.

Il-Mistoqsija tal-Flus

Kulħadd jistaqsi dwar l-ispiża. It-tweġiba tiddependi fuq iż-żmien tiegħek. POL jiswa aktar bil-quddiem (OLTs u ONTs mhumiex irħas) iżda jiffranka b'mod drammatiku fuq kull ħaġa oħra-speċjalment fuq 10 snin.

Tqassim approssimattiv għal 500 endpoint. Dawn huma stimi tal-industrija, mhux kwotazzjonijiet garantiti-il-mili tiegħek ivarja skont il-bejjiegħ, ir-reġjun, l-ispeċifiċitajiet.

Fejn POL jiffranka l-aktar: spazju fuq l-art u enerġija. Netwerks tradizzjonali jeħtieġu xawer IDF kull sular-swiċċijiet, UPS, arja kondizzjonata. POL jissostitwixxi dak kollu bi splitters passivi li ma jeħtieġu l-ebda enerġija, l-ebda tkessiħ, li jitwaħħlu f'kaxxa mmuntata mal-ħajt-daqs ta' ktieb. Id-dokumenti FTTO ta 'Huawei jsostnu 50-70% tnaqqis tal-qawwa-din hija ċifra ta' kummerċjalizzazzjoni, ħudha b'mod xieraq b'mod xettiku - iżda d-direzzjoni hija reali. Inqas apparati attivi jfisser inqas elettriku u inqas sħana biex jitneħħew.

Il-Ħmieġ Huwa l-Għadu Tiegħek (Il-Lezzjoni ta’ $500)

Xi ħaġa tal-fuljetti tal-bejgħ ma jenfasizzawx: il-kontaminazzjoni hija l-kawża ewlenija ta 'fallimenti tan-netwerk tal-fibra. Mhux ħsara fit-tagħmir. Mhux ħsara fil-kejbil. Ħmieġ.

Il-fibra b'mod wieħed għandha qalba ta' 9-mikrometru. Speċifikazzjoni tat-trab inviżibbli għal għajnejk timblokka 10% + tat-trażmissjoni tad-dawl. Iż-żejt tal-marki tas-swaba 'joħloq biżżejjed telf biex iwaqqaf konnessjoni. F'sistemi POL b'baġits ta' rabta stretta, il-kontaminazzjoni fi ftit punti tiskadi fi kwistjonijiet tan-netwerk kollu.

Il-$500 li nbidlu f'$5,000:

Proġett tal-kampus tax-Xlokk tal-Asja. Klijent maqtugħ madwar $500 f'kits tat-tindif professjonali mill-baġit. "Uża biss brieret tat-trab u oqgħod attent." Ħaddiema permessi li jinstallaw mingħajr tagħmir ta 'spezzjoni xieraq.

Ġimgħa wara t-trasferiment, bejn wieħed u ieħor 15% tal-links wrew telf ta 'pakketti mhux spjegat. It-tim tal-inġinerija kellu jirritorna b'tagħmir OTDR, iġbed il-konnetturi wieħed wieħed, jispezzjona kull wiċċ tarf. Sejba: il-biċċa l-kbira tal-ferrules kontaminati kienu ġew scratched minn partiċelli tat-trab waqt l-installazzjoni. Ħsara irriversibbli.

Kont finali: ~100 patch cords mibdula ($2,000 materjal), tlett ijiem ta 'xogħol għal żewġ tekniċi ($3,000+), flimkien mal-ħsara fir-reputazzjoni ta' handover fallut. L-"iffrankar" ta '$ 500 jiswihom 10x.

Wiċċ tat-tarf tal-konnettur tal-fibra huwa aktar fraġli minn boċċa tal-għajnejn. Taħt ingrandiment ta '400x, partiċella tat-trab tidher qisha krater fuq il-qamar. Jekk m'intix qed tixtri għodda tat-tindif, baġit trippla għat-tiswijiet.

L-ispezzjoni qabel it-tgħammir hija obbligatorja. Mikroskopju tal-fibra 400x jiswa ftit mijiet ta 'dollari u jipprevjeni eluf fis-soluzzjoni tal-problemi. Kull konnettur spezzjonat qabel ma jitwaħħal-matul l-installazzjoni u kwalunkwe manutenzjoni. Protokoll tat-tindif: imsaħ niexef l-ewwel (lint-ħieles), wet clean b'99% + alkoħol isopropil jekk meħtieġ, nixxef mill-ġdid, er-spezzjona. Jieħu 30 sekonda. Taqbeż jieħu sigħat biex issir dijanjosi aktar tard.

Ippjanar għal Dak li Jiġi Li jmiss

Il-fibra tal-kampus iddum 15-25 sena. Il-cable li tinstalla llum xorta se jkun hemm meta t-teknoloġiji li aħna ma ivvintawx isiru standard.

Aħbar tajba għall-POL: is-saff fiżiku jappoġġja l-pjan direzzjonali kollu. Il-GPON attwali tħaddem 2.5 Gbps downstream. 10G-PON (XGS-PON) diġà disponibbli. 25G{-PON fi provi. 50G{-PON fl-iżvilupp tal-istandards. Kollha jużaw l-istess fibra u konnetturi-bidliet fit-tagħmir OLT u ONT biss.

OFS Optics jinnota li filwaqt li l-multimode jimmaniġġja l-biċċa l-kbira tad-distanzi tal-intrapriżi b'mod adegwat, il-vantaġġi tal-bandwidth tal-modalità waħda jsiru aktar evidenti hekk kif ir-rati tad-dejta jiżdiedu. Huma jirrikonoxxu t-tendenza lejn single mode peress li l-primjums tat-transceiver jonqsu.

A Kampus Ottiku Sħiħmibnija fuq single mode mankijiet Wi-Fi 7 backhaul (multi-gigabit għal kull AP), sorveljanza bil-vidjo 8K, densitajiet IoT li ma nistgħux inbassru-mingħajr ma nmissu l-kejbils. Dak hu l-valur li jkollna l-infrastruttura tajba għall-ewwel darba.

X'għandek Tpoġġi fl-RFQ Tiegħek

Meta jakkwistaw konnetturi għal aGwida tal-kejbils POL-skjerament konformi, speċifika dawn il-minimi:

Telf ta' inserzjoni: Inqas minn jew ugwali għal 0.25 dB tipiku, Inqas minn jew ugwali għal 0.35 dB max

Telf tar-ritorn (APC): Ikbar minn jew ugwali għal 65 dB

Ferrule: Ċeramika taż-żirkonja

Ċikli ta' tgħammir: akbar minn jew ugwali għal 500 b'bidla Inqas minn jew ugwali għal 0.2 dB

Dokumentazzjoni: Riżultati tat-test individwali jew ċertifikati tal-lott

Għal skjeramenti ta' missjoni-kritiċi, fornituri bi-manifattura interna (mhux kumpaniji tal-kummerċ li jakkwistaw fabbriki multipli) jipprovdu kwalità aktar konsistenti.Evolux Fibrajoffri prodotti tal-fabbrika-diretti b'dokumentazzjoni tal-ittestjar li l-proġetti tal-POL tal-intrapriża jeħtieġu.

Proporzjonijiet żejda li jiswew ibbaġitjar: 5-10% għal assemblaġġi pre-terminati, 15-20% għal konnetturi li jistgħu jiġu installati fuq il-post (kontijiet għal fallimenti ta' terminazzjoni), 10-15% għal patch cords biex jimmaniġġjaw MACs tal-ewwel sena.

Referenza ta 'malajr

Il-bidla lejnKampus Ottiku Sħiħl-arkitettura qed taċċellera hekk kif l-intrapriżi jiskopru l-iffrankar operattiv u tal-enerġija. Kemm jekk qed tuża POL għal bini ġdid jew ittejjeb l-infrastruttura tradizzjonali, id-deċiżjonijiet tal-konnettur li tieħu waqt l-installazzjoni jiddeterminaw l-affidabbiltà għall-għaxar snin jew tnejn li ġejjin. Ġibhom id-dritt l-ewwel darba.
