Kaxxa terminali tal-fibra (FTB) hija kompartiment kompatt li jtemm, jgħaqqad, u jorganizza kejbils tal-fibra ottika fit-tarf ta 'tul tal-kejbil.Tgħaqqad il-fergħat tal-fibra li deħlin ma 'pigtails permezz ta' twaħħil tal-fużjoni, imbagħad irrotot dawk il-pigtails għal portijiet tal-adapter fejn il-kurduni tal-garża jmexxu. Ħafna xerrejja ma jissieltux ma 'din id-definizzjoni. Jiġġieldu biex jagħżlu t-tip it-tajjeb, l-għadd tal-portijiet, il-format tal-adapter, u l-livell ta’ protezzjoni għall-ambjent speċifiku tal-installazzjoni tagħhom - u huwa minnu fejn jibdew il-maġġoranza tal-problemi ta’ skjerament li jistgħu jiġu evitati.
Din il-gwida tiffoka fuq id-deċiżjonijiet li fil-fatt huma importanti meta tispeċifika u tinstalla kaxxi terminali tal-fibra, aktar milli tirrepeti l-affarijiet bażiċi li tista 'ssib fuq kwalunkwe datasheet tal-prodott.
X'inhu Attwalment Ġewwa Kaxxa Terminali tal-Fibra

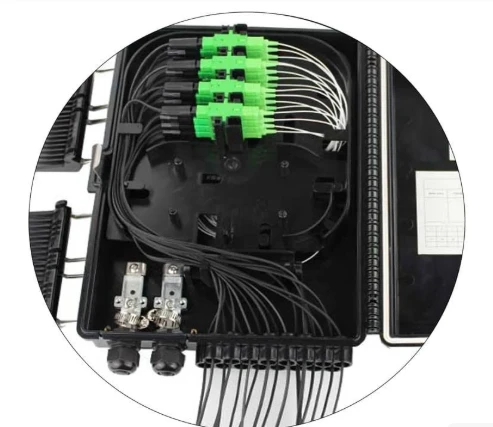

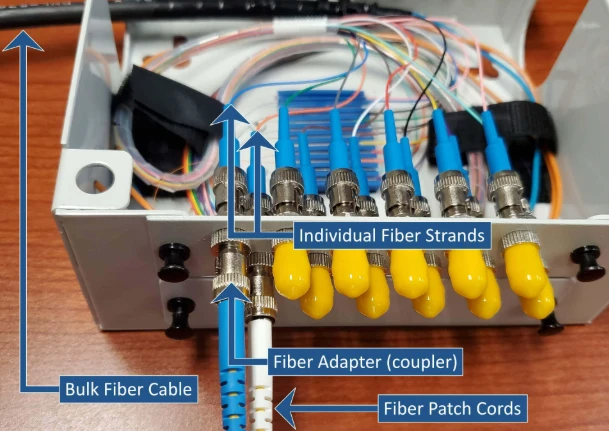

Kull FTB, irrispettivament mill-marka jew mill-mudell, fih tliet gruppi funzjonali. L-akkomodazzjoni tipprovdi protezzjoni fiżika u ambjentali. It-trej tal-isplice jimmaniġġja l-isplices tal-fużjoni bejn il-fibri tal-kejbil uPigtails tal-fibra ottika. U l-pannell tal-adapter jippreżenta portijiet tal-konnettur lid-dinja ta 'barra.
Il-materjal tad-djar jiddependi fuq l-ambjent ta 'installazzjoni. L-unitajiet ta 'ġewwa tipikament jużaw taħlitiet ABS jew PC+ABS: ħfief, ritardant tal-fjammi-, rħas. L-unitajiet ta' barra jeħtieġu jew polimeru UV-stabbilizzat b'siegli tal-gomma-issiġillati jew azzar-irrumblat kiesaħ b'kisja ta' sprej elettrostatiku. Id-differenza mhix kożmetika. Kaxxa tal-ABS ta' ġewwa-ratata immuntata fuq ħajt ta' barra tibda tixxaqqaq u tixxaqqaq fi żmien 18-il xahar f'post espost għax-xemx-, u ladarba s-siġill ifalli, l-umdità tilħaq it-trej tal-isplice. F'dak il-punt il-kaxxa ma tipproteġi xejn.
It-trej tal-isplice huwa fejn iseħħ ix-xogħol ottiku attwali. Il-fibri tal-kejbil huma mqaxxra, imqaxxra, u fużjoni spliced ma 'fibri tal-pigtail ġewwa detenturi ta' splice individwali. Il-fibra żejjed tiġi mdawra f'ħoloq tal-ħażna. Żewġ numri huma importanti hawn: kemm jista 'jkollhom splices it-trej, u jekk il-kanali tar-rotta jinfurzawx ir-raġġ minimu tal-liwja. Fibra standard G.652D singlemode teħtieġ mill-inqas 30 mm liwja raġġ. Il-fibra G.657A2 insensittiva tal-liwja-titollera mill-inqas 10 mm, u huwa għalhekk li saret l-awtomatika fid-disinji FTB ta'-spazju strett. Trej li jġiegħel il-fibri f'liwjiet aktar stretti mill-appoġġi tat-tip tal-fibra se jintroduċi telf ta' makroliwja - telf li jidher fuq traċċa OTDR iżda huwa kważi impossibbli li jiġi ffissat mingħajr ri-splicing.
Il-pannell tal-adapter iżommadapters tal-fibra ottika- is-sokits li jaċċettaw patch cords minn tagħmir downstream. L-adapters SC/APC huma l-istandard għan-netwerks FTTH u PON minħabba li l-lustrar angolat ta '8 gradi tagħhom jimbotta t-telf tar-ritorn taħt -60 dB, li huwa importanti għall-kwalità tat-trażmissjoni upstream. L-adapters LC jiddominaw f'ambjenti taċ-ċentru tad-dejta fejn id-densità tal-port hija l-prijorità. It-taħlit ta' tipi ta' adapter fi ħdan FTB wieħed huwa teknikament possibbli b'adapters ibridi, iżda joħloq konfużjoni waqt il-manutenzjoni u għandu jiġi evitat sakemm ma jkunx hemm raġuni teknika ċara. Jekk m'intix ċert liema ekosistema tal-konnettur teħtieġ is-sit tiegħek, dan it-tqassim tal-erba 'tipi ta' konnetturi tal-fibra ottika komunitkopri l-kompromessi.
Tipi ta' Kaxxa Terminali tal-Fibra - u Meta Kull Waħda Jagħmel Sens
Il-klassifikazzjoni FTB mhix ikkumplikata, iżda l-għażla ħażina għall-ambjent hija waħda mill-iżbalji l-aktar komuni ta 'akkwist. Hawn hu dak li jifred it-tipi ewlenin fil-prattika, mhux fit-teorija biss.

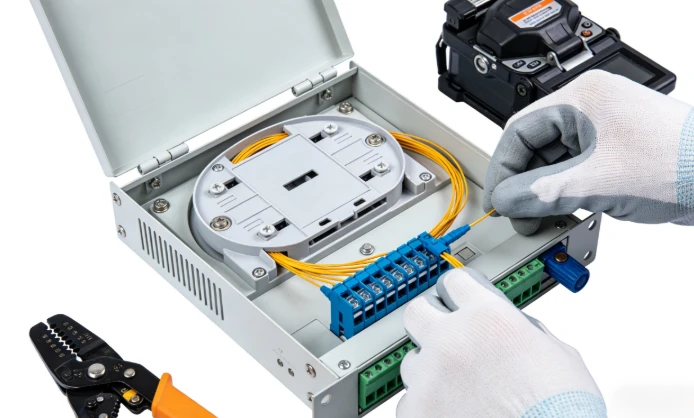

FTBs-immuntati mal-ħajthuma l-workhorse ta' FTTH u skjeramenti ta'-uffiċċji żgħar. Huma jgħollu mal-ħajt jew joqogħdu ġewwa kabinett tad-distribuzzjoni dgħajjef-kurrent, isostnu minn 2 sa 24 qalba tal-fibra, u jużaw għatu flip-miftuħ jew li jista' jitneħħa. L-installazzjoni tieħu minuti - minn żewġ viti sa erba' viti u glandola tal-kejbil - u għalhekk dawn jiġu speċifikati f'rollouts residenzjali ta'-volum għoli fejn l-ispiża tax-xogħol għal kull-unità trid tibqa' baxxa. Il-kompromess huwa spazju ta 'trej ta' splice limitat: jekk għandek bżonn tintegra splitter PLC jew timmaniġġja aktar minn 24 qalba, kaxxa tal-muntaġġ tal-ħajt-jiġi ffullata malajr.
FTBs-immuntati fuq l-ixkaffamur f'xtillieri standard ta' 19-pulzier f'ċentri tad-dejta, uffiċċji ċentrali, u xelters tat-telekomunikazzjoni. Jiżżerżaq 'il barra għal aċċess ta' splice, joffru densità tal-port ogħla (24, 48, sa 96 fibra), u jappoġġaw kemm arkitetturi ta 'konnessjoni inkroċjata kif ukoll ta' interkonnessjoni. L-ispiża addizzjonali għal kull unità hija ġġustifikata f'ambjenti fejn id-dixxiplina tal-ġestjoni tal-kejbil u l-iskalabbiltà futura jegħlbu l-prezz tal-kompartiment.

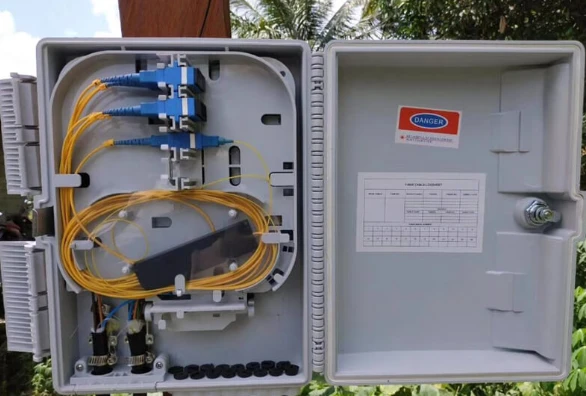

FTBs ta' barrahuma mibnija għall-arblu-applikazzjonijiet ta' immuntar fuq il-ħajt-barra. Siegli ssiġillati, qxur reżistenti għall-UV-, ħardwer kontra l-korrużjoni-, u tolleranza tat-temperatura operattiva minn bejn wieħed u ieħor -40 grad sa +75 grad . Il-klassifikazzjoni tal-IP hija l-aktar speċifikazzjoni waħda importanti hawn - u waħda mill-aktar ġudizzju ħażin ta' spiss. Kaxxa b'rata IP54 taħdem f'kuritur protett. Arblu ħdejn awtostrada kostali jeħtieġ IP68. L-ispeċifikazzjoni bit-tikketta ("rata ta' barra") minflok bil-kundizzjonijiet attwali tas-sit hija kif il-kaxxi jfallu fil-qasam.
Desktop FTBshuma unitajiet ħfief u portabbli għal ambjenti tat-test, stazzjonijiet temporanji tat-twaħħil, jew siti żgħar fejn l-immuntar permanenti mhuwiex prattiku. Huma jissagrifikaw il-protezzjoni ambjentali għall-konvenjenza.
Referenza tal-Għażla Mgħaġġla
| Xenarju ta' Skjerament | Tip Rakkomandat | Għadd tal-Port Komuni | Adapter | Rekwiżit Ewlenin |
|---|---|---|---|---|
| FTTH fuq ġewwa (dar waħda) | Immuntar-ħajt | 4 / 8 | SC/APC | Daqs kompatt, trej splice għal 1–2 kejbils |
| Appartament / MDU riser | Immonta-mal-ħajt jew barra | 8 / 12 / 24 | SC/APC | Kompatibilità splitter, għadd tad-dħul tal-kejbil |
| Ċentru tad-dejta / uffiċċju ċentrali | Immuntar-rack | 24 / 48 / 96 | LC | Densità tal-port, slide-barra aċċess għat-trej |
| Punt ta 'distribuzzjoni ta' barra | Kaxxa ssiġillata fuq barra | 8 / 12 / 24 | SC/APC | Klassifikazzjoni tal-IP65+, UV u reżistenza għall-umdità |
| Sit temporanju / tat-test | Desktop | 4 / 8 / 12 | Tvarja | Portabilità, setup ta 'malajr |
Regola ġenerali utli: timla l-kaxxa għal madwar 60–70% tal-kapaċità fl-ewwel jum. L-ispazju li jifdal jassorbi t-tkabbir futur mingħajr tpartit sħiħ tal-kompartiment.
Ftit linji gwida "ma jagħmlux" jiffrankaw aktar flus minn kwalunkwe tabella tal-għażla. Tużax ħajt-immuntar FTB jekk diġà taf li splitter PLC jeħtieġ li jidħol ġewwa - l-ispazju trej se jkun marġinali fl-aħjar. Tassumux li l-IP65 ikopri kull sit ta 'barra; muntaturi tal-arbli esposti u postijiet kostali jeħtieġu IP68. U m'għandekx default għal adapters LC sempliċiment għax huma iżgħar jekk il-bqija tas-sit huwa mibni madwar SC/APC - nuqqas ta 'qbil tal-konnettur jiswa aktar biex jiffissa milli jiswa l-gwadann tad-densità.
Żbalji Komuni tal-Għażla tal-Kaxxa Terminali tal-Fibra
Ħafna mill-problemi FTB mhumiex ikkawżati minn ħardwer difettuż. Huma kkawżati minn żbalji ta 'speċifikazzjoni magħmula qabel ma l-kaxxa tkun qatt ordnata. Erba’ żbalji joħorġu ripetutament.
L-għażla tat-tip ta 'adapter mingħajr ma tiċċekkja l-inventarju eżistenti tal-korda tal-garża.Fi proġetti fejn l-FTB huwa speċifikat minn tim wieħed u l-kordi tal-garża huma ordnati minn ieħor, dan imur ħażin aktar spiss milli suppost. Panel tal-adapter SC/APC huwa inutli jekk is-sit diġà għandu kexxun mimli jumpers SC/UPC. Il-ferruli angolati-pollakk u ċatt-pollakk se jingħaqdu fiżikament, iżda l-vojt tal-arja fl-interface joħloq spike riflessjoni li tiddegrada l-prestazzjoni upstream tal-PON. Ivverifika l-ekosistema tal-konnettur qabel ma tissakkar fil-pannell tal-adapter.
Għażla ta 'kaxxi ta' barra permezz ta 'tikketta tal-kummerċjalizzazzjoni minflok klassifikazzjoni tal-IP attwali."Outdoor rated" mhijiex klassi IP. Kaxxa bit-tikketta "barra" tista' tkun IP54, li jfisser li tirreżisti t-titjir tal-ilma iżda mhux xita sostnuta jew ħasil taħt pressjoni. Jekk is-sit tal-installazzjoni jkun espost għat-temp, ivverifika n-numru tal-IP speċifiku kontra l-kundizzjonijiet li l-kaxxa fil-fatt se tiffaċċja - mhux il-kundizzjonijiet li tassumi l-iskeda tal-ispeċifikazzjonijiet.
Tissottovaluta l-kapaċità tal-port żejda.Kaxxa ta' 12-qalba hija kemxejn aktar għalja minn kaxxa ta' 8-qalba. Is-sostituzzjoni ta' kaxxa ta' 8-qalba b'kaxxa ta' 12-il qalba sentejn wara - inkluż roll ta' trakk, splicing mill-ġdid, u ħin ta' waqfien - tiswa ħafna drabi aktar mid-differenza fil-prezz. Spec għat-tkabbir.
Injora l-kompatibilità tal-fattur tal-forma tal-isplitter.Jekk il-pjan ta' skjerament jitlob l-integrazzjoni ta' aSplitter ottiku PLCġewwa l-kaxxa tat-terminal, it-tqassim tat-trej tal-isplice u l-fond tal-għeluq għandhom jakkomodaw il-modulu splitter - tipikament fattur tal-forma ta 'mini-tubu jew ABS cassette. Mhux kull FTB huwa ddisinjat għal dan. Iċċekkja d-dimensjonijiet interni u l-konfigurazzjoni tat-trej qabel tassumi splitter se jaqbel.
Jintegra Splitters PLC Ġewwa Kaxxi Terminali tal-Fibra
Aktar operaturi FTTH issa jikkombinaw il-funzjoni tal-qsim u l-funzjoni tat-terminazzjoni fl-istess egħluq. Minflok ma tmexxi l-fibra minn kabinett splitter separat għal kaxxa terminali downstream, is-splitter joqgħod direttament fuq it-trej tal-isplice FTB. Il-fibra tal-kejbil alimentatriċi tikkonnettja mal-input splitter; kull output splitter huwa fużjoni spliced ma pigtail li jispiċċa fuq il-pannell tal-adapter. L-abbonati jikkonnettjaw permezz ta' drop cables imdaħħla f'dawk l-adapters tal-pannelli ta' quddiem-.
Dan jaħdem minħabba li l-PLC splitters huma indipendenti mill-wavelength-tul il-medda operattiva 1260–1650 nm. FTB wieħed integrat jista 'jimmaniġġja GPON downstream f'1490 nm, upstream f'1310 nm, u RF video overlay f'1550 nm simultanjament. M'hemmx bżonn ta 'hardware ta' filtrazzjoni addizzjonali.
Inqas kompartimenti tfisser inqas punti ta' splice, mogħdijiet iqsar tal-fibra, u dokumentazzjoni aktar sempliċi - inqas xogħol ta' installazzjoni, inqas manutenzjoni kontinwa. Il-limitazzjoni hija d-daqs tal-kompartiment: ħajt-immuntarkaxxa terminali tal-fibra ottikabi splitter 1 × 8 tħalli spazju limitat għall-ħażna tal-fibra żejda, għalhekk l-installazzjoni trid tkun nadifa. Fuq proġetti fejn l-għadd tal-portijiet, il-format tal-adapter, u l-integrazzjoni tal-isplitter kollha jeħtieġ li jiġu kkonfermati flimkien, it-tqassim tal-kaxxa huwa importanti aktar mill-kapaċità ewlenija fuq id-datasheet. Għal mekkaniżmi dettaljati ta 'kif ir-rotta tas-sinjali minn dawn il-kompartimenti, din il-passaġġ tekniku fuqkif taħdem kaxxa terminali tal-fibra ottikatkopri l-passaġġ tas-sinjal intern.
Prattiċi ta' Installazzjoni u Manutenzjoni Li Attwalment Jgħoddu
Żewġ passi ta 'installazzjoni jikkawżaw l-aktar problemi fil-qasam, u t-tnejn jistgħu jiġu evitati.
L-ewwel huwa splicing ikkontaminat. Tarf tal-fibra maħmuġ jintroduċi 0.3–0.5 dB ta 'telf ta' inserzjoni żejjed għal kull splice - biżżejjed biex jimbotta rabta PON marġinali taħt il-limitu tas-sensittività tar-riċevitur. Naddaf kull tarf tal-fibra b'wipes ħielsa mill-lint-u IPA qabel ma tinqasam. Spezzjona b'mikroskopju tal-fibra wara l-qsim. Jekk ikun hemm xi kontaminazzjoni viżibbli, naddaf u -erġa' jaqsam. Il-ħin mgħoddi f'dan il-pass huwa trivjali meta mqabbel mal-ħin mgħoddi biex issolvi l-problemi ta' splice ta'-telf kbir wara li l-kaxxa tkun issiġillata.
It-tieni huwa torque tal-glandola tal-kejbil. Issikkar żejjed-tfarrak il-kisja tal-kejbil u jisħaq fuq il-fibri ġewwa. Taħt-issikkar jippermetti d-dħul ta' umdità fuq xhur. Segwi l-valuri tat-torque speċifikati tal-manifattur. Dan mhuwiex pass fejn "hand tight plus a bit" huwa sostitut aċċettabbli għal torque wrench.
Għal manutenzjoni kontinwa, il-kaxxi terminali tal-fibra huma passivi u jeħtieġu attenzjoni minima - iżda mhux żero. Skeda prattika: spezzjoni viżwali u tindif tat-tarf tal-konnettur-kull 12–18-il xahar għal installazzjonijiet fuq ġewwa, kull 6 xhur għal siti ta' barra jew ta'-ambjent ħarxa. Iċċekkja s-siġilli tal-glandola tal-kejbil għal qsim jew sett ta 'kompressjoni. Jekk iżżomm ir-rekords tal-linja bażi tal-OTDR għal kull kaxxa, it-traċċi tal-paragun jaqbdu degradazzjoni gradwali tal-isplice ħafna qabel ma tikkawża qtugħ tal-abbonat.
Mistoqsijiet Frekwenti
Q: Għandi Bżonn SC/APC Jew SC/UPC Adapters F'Kaxxa Terminali tal-Fibra FTTH?
A: SC/APC fi kważi l-każijiet kollha. L-arkitetturi PON huma sensittivi għar-riflessjonijiet ta 'wara, u l-ferrule angolat ta' SC/APC jagħti telf ta 'ritorn taħt -60 dB meta mqabbel ma' -50 dB ta 'SC/UPC. L-unika eċċezzjoni komuni hija skjeramenti Ethernet attivi minn punt-sa- fejn il-baġit ta' riflessjoni jkun aktar indulġenti.
Q: X'inhi d-differenza bejn il-kaxxa tat-terminal tal-fibra u l-għeluq tal-splice tal-fibra?
A: Kaxxa terminali tal-fibra ttemm il-fibri u tippreżenta portijiet tal-adapter konnettorizzati għall-aċċess tal-korda tal-garża. Għeluq splice jipproteġi splices ta' nofs-span bejn żewġ segmenti tal-kejbil iżda ma jipprovdix aċċess għall-konnettur. Jekk għandek bżonn twaħħal kordi tal-garża jew twaqqa' kejbils fil-post, għandek bżonn kaxxa terminali. Jekk inti biss tgħaqqad żewġ cable runs f'post midfun jew fl-ajru, għeluq splice huwa l-prodott korrett.
Q: Kif Nagħżel Bejn FTBs 8-Core, 12-Core, U 24-Core?
A: Għadd il-fibri li għandek bżonn biex ittemm illum, imbagħad żid 30-50% għal tkabbir futur. Qatra FTTH ta'-familja waħda normalment teħtieġ kaxxa ta' 4-core jew 8-core. Riser MDU li jservi 6–8 unitajiet jeħtieġ 12 jew 24 qalba. Jekk splitter PLC se jiġi installat ġewwa l-kaxxa, l-għadd tal-ħruġ tal-isplitter jiddetermina r-rekwiżit minimu tal-port - splitter 1 × 8 jeħtieġ mill-inqas 8 portijiet tal-ħruġ flimkien ma 'kwalunkwe fibri li jgħaddu.
Q: IP65 huwa biżżejjed għall-installazzjonijiet kollha tal-Kaxxa tat-Terminal tal-Fiber ta 'barra?
A: IP65 jimmaniġġja l-aktar postijiet protetti ta 'barra - taħt id-eaves, ġewwa l-kabinetti tat-toroq, jew fuq ħitan tal-bini b'xi protezzjoni minn fuq. Għal muntaturi tal-arbli kompletament esposti, installazzjonijiet kostali, jew żoni bi trab tqil jew partikuli industrijali, IP68 b'siegli tal-gomma-issiġillati hija l-għażla aktar sigura. Id-differenza fl-ispiża hija żgħira relattiva għall-ispiża ta 'sostituzzjoni tal-post.
Q: Jista 'Kaxxa Terminali Waħda Tappoġġja kemm Fiber Splicing kif ukoll PLC Splitter Mounting?
A: Iva, ħafna mudelli huma ddisinjati għal dan. It-trej tal-isplice għandu jkollu żona dedikata jew bracket tal-immuntar għal mini-tube jew ABS cassette splitter. Ivverifika d-dimensjonijiet interni qabel tordna - mhux il-kompartimenti FTB kollha għandhom fond biżżejjed biex jakkomodaw modulu splitter flimkien ma 'detenturi ta' splice standard u loops tal-ħażna tal-fibra.
