Korda tal-garża MPO/MTP armored igeżwer ġakketta-tubu jew Kevlar-rrinforzat madwar assemblaġġ ta' fibri b'ħafna-biex jgħix tagħbijiet ta' tgħaffiġ, espożizzjoni ta' annimali gerriema, u ambjenti ta'-vibrazzjoni għolja. Kejbil standard MPO trunk juża kostruzzjoni eħfef doppju-għant ottimizzat għal mogħdijiet taċ-ċentru tad-dejta nodfa u kkontrollati mill-klima-. L-għażla bejniethom tiddependi fuq fejn se jgħix il-kejbil, kemm se jiffaċċja abbuż fiżiku, u jekk il-baġit tal-link tiegħek jistax jassorbi telf ta 'inserzjoni kemmxejn ogħla mill-kostruzzjoni eħxen tad-disinn armat.
Għaliex Dan il-Paragun Jgħodd Issa
Il-periti taċ-ċentru tad-dejta kienu jagħmlu sejħa sempliċi: kejbils tat-tronk għal runs tas-sinsla, patch cords għal ħops qosra ġewwa kabinett. Dik id-distinzjoni għadha tgħodd, iżda l-ambjent fiżiku madwar l-infrastruttura tal-fibra nbidel. L-iskjeramenti tat-tarf jimbuttaw l-assemblaġġi tal-MPO f'artijiet tal-fabbrika, kmamar tal-kontroll tal-minjieri, u xelters ta 'barra 5G fejn kejbil standard tat-tronk ifalli fi żmien xhur. Sadanittant, l-operaturi hyperscale li jippakkjaw eluf ta 'links 400G u 800G f'sala waħda jeħtieġu kull għaxra ta' dB li jistgħu jiffrankaw - li jfisser li jagħtu attenzjoni kbira għal jekk ġakketta armored hijiex iżżid attenwazzjoni bla bżonn fuq mogħdija protetta.
Il-mistoqsija tal-inġinerija reali mhix liema kejbil huwa "aħjar." Huwa liema kejbil jaqbel mad-domandi mekkaniċi u ottiċi ta 'segment ta' rabta speċifika.
Fejn Kull Tip ta' Cable Jappartjeni
Qabel ma tqabbel l-ispeċifikazzjonijiet, jgħin biex taħseb f'termini ta 'xenarji ta' skjerament. L-inħawi tal-kejbil - mhux il-lista tal-karatteristiċi tiegħu - għandu jmexxi kull deċiżjoni tal-għażla. Kull xenarju hawn taħt jindika wkoll il-fatturi mekkaniċi u ottiċi li għandek tiżen, għalhekk il-loġika tal-evalwazzjoni hija mibnija fil-kuntest aktar milli toqgħod f'lista ta 'kontroll separata.
Ġewwa kabinett ta' ċentru tad-dejta ikkontrollat mill-klima-, il-kejbils standard tat-trunk MPO huma l-għażla t-tajba. L-ambjent huwa nadif, temperatura-stabbli, u fiżikament protett. Kejbils hawn jiffaċċjaw biss tagħbijiet tensili moderati waqt l-installazzjoni, pressjoni laterali okkażjonali minn kejbils ġirien, u vibrazzjoni mill-HVAC. Ġakketta doppja -saff - ħajt aramid ta' ġewwa flimkien ma' għant ta' barra LSZH jew plenum-ratat - jimmaniġġja dak kollu bil-kumdità filwaqt li jissodisfa r-rekwiżiti mekkaniċi IEC 60794 u TIA-568. L-użu ta 'kejbils armati f'dan l-issettjar iżid l-ispiża, il-piż u d-dijametru mingħajr ma jwassal titjib sinifikanti fl-affidabbiltà. Kejbils tat-tronk b'24 jew 48 fibra jgħaqqdu b'mod effiċjenti is-sinsla-mas-saffi tal-iswiċċ tal-weraq bl-użu tal-ottika QSFP28 jew QSFP-DD, u d-dijametru ta 'barra iżgħar tagħhom ta' 3.0 mm iżomm ir-rotta permezz ta 'trejs tal-ġestjoni tal-kejbils ta' densità għolja sempliċi.
Il-ġirjiet tas-sinsla ta' l-inter-ringieli taħt art mgħollija jeħtieġu aktar ħsieb. Faċilità moderna bi trejs tal-kejbil issiġillati tista 'tistrieħ fuq bagolli standard. Iżda bini anzjani b'mogħdijiet miftuħa taħt madum tal-art imgħollija jirrakkonta storja differenti - it-traffiku tas-saqajn, karretti rolling, u attività okkażjonali ta' annimali gerriema kollha joħolqu perikli ta' tgħaffiġ u brix li kostruzzjoni ta' għant doppju-qatt ma kienet iddisinjata biex timmaniġġa. Jekk għandek inċidenti dokumentati ta 'pesti jew il-mogħdijiet tiegħek huma kondiviżi ma' tagħmir tqil, dan biss jiġġustifika assemblaġġi MPO korazzati fuq segmenti tas-sinsla. Il-punt tad-deċiżjoni hawnhekk huwa sempliċi: spezzjona l-mogħdija, ivvaluta t-theddid mekkaniku realistiku, u ħalli l-evidenza fiżika tiggwidak.
L-ambjenti industrijali u tat-tarf iħallu ftit lok għal dibattitu. L-artijiet tal-fabbrika jissuġġettaw il-kejbils għal vibrazzjoni kostanti mill-makkinarju. Kmamar tal-kontroll tal-minjieri jintroduċu kontaminazzjoni tal-partikuli u estremi tat-temperatura. Il-kabinetti 5G ta' barra jiċċirkolaw permezz ta' kundizzjonijiet ta' friża-tidwib u espożizzjoni għall-UV. L-iskjeramenti militari fuq il-post jgħaqqdu dak kollu ta' hawn fuq mar-riskju tal-impatt. F'dawn is-settings, il-firxa operattiva nominali ta' kejbil tat-tronk standard ta '-20 grad sa +60 grad u r-reżistenza tat-tgħaffiġ tiegħu ta' bejn wieħed u ieħor 100–200 N huma sempliċement insuffiċjenti. Kordi tal-garża MPO armati, ikklassifikati minn -40 grad sa +75 grad u kapaċi jifilħu aktar minn 1,000 N ta 'forza tat-tgħaffiġ laterali, mhumiex titjib premium hawn - huma rekwiżit ta' bażi. Jekk il-link tiegħek tgħaddi minn kwalunkwe spazju li nieqes mill-protezzjonijiet tradizzjonali taċ-ċentru tad-dejta, l-għażla armored tneħħi modalità ta 'falliment li l-ebda ammont ta' ġestjoni bir-reqqa tal-kejbil ma jista 'jelimina għal kollox.

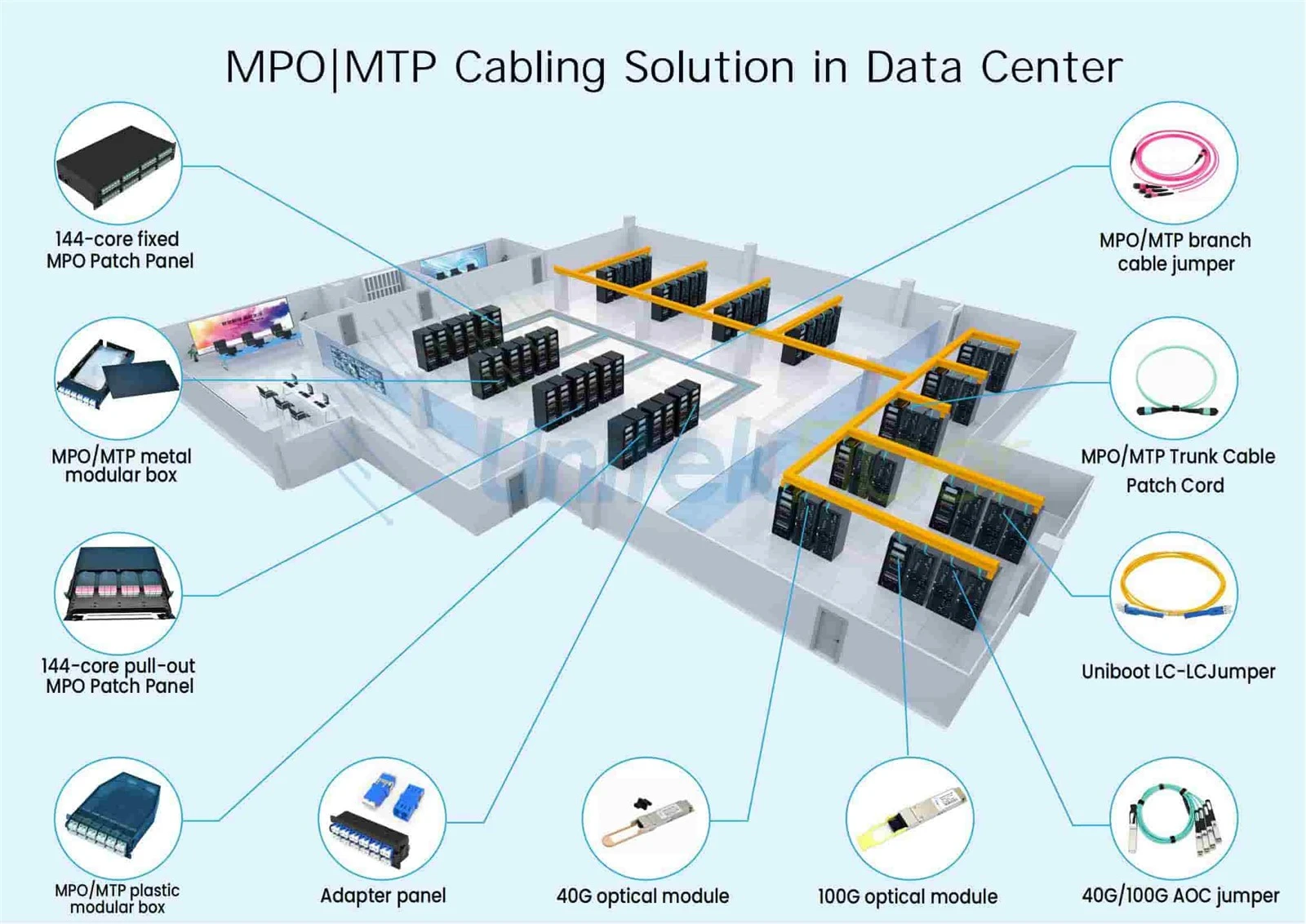

Irqajja' qosra ta' cross-konnettja f'kabinett - tipikament taħt żewġ metri bejn cassettes, pannelli tal-adapter, u transceivers - jiffavorixxu standardMTP/MPO multimode patch cords. L-ambjent huwa magħluq għal kollox, il-kejbil bilkemm jiġi mmaniġġjat wara l-installazzjoni inizjali, u l-flessibbiltà hija importanti aktar mir-reżistenza tat-tgħaffiġ. L-ebusija korazzata tista 'attwalment taħdem kontra tiegħek f'kompartimenti stretti fejn ir-raġġ tal-liwja huwa bi primjum.

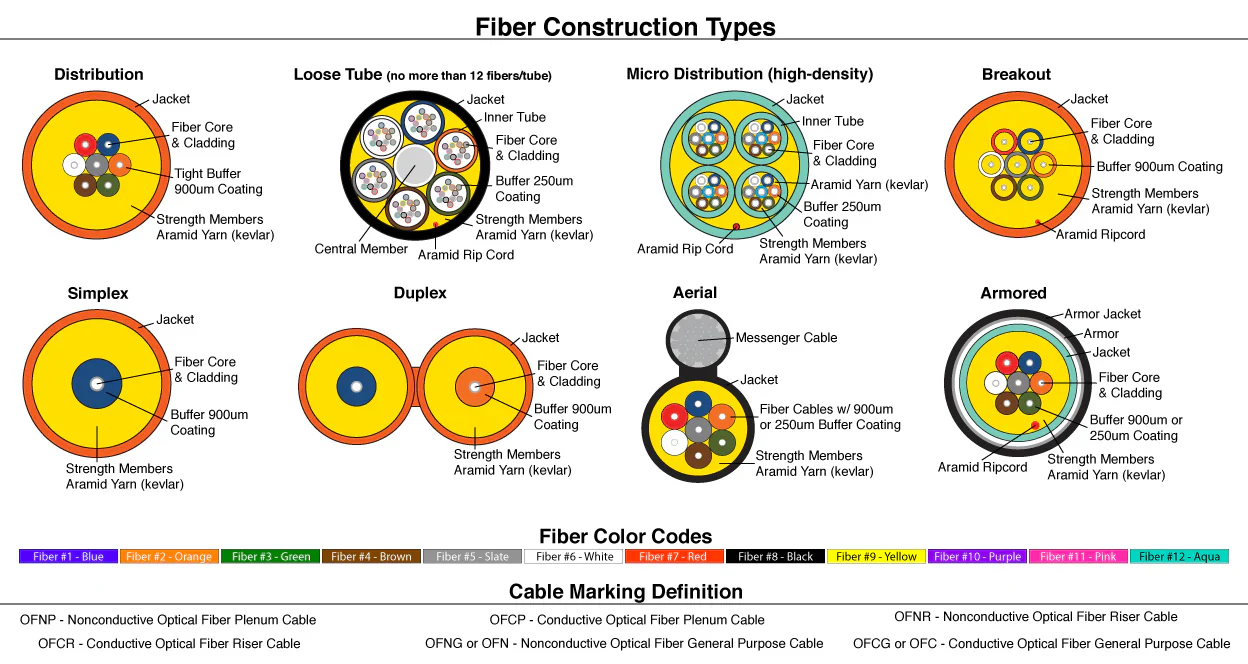

X'hemm Attwalment Ġewwa Kull Cable
Kejbil tat-tronk MPO standard tipikament jgħaqqad 12 sa 144 fibra ġewwa l-ġakketta b'saff doppju- tagħha. Il-Korda tal-garża tal-fibra MTP/MPO OM3f'forma standard tkejjel bejn wieħed u ieħor 3.0 mm fid-dijametru ta 'barra. Iż-żewġt itruf huma fabbrika-terminati bi preċiżjoni-ferrules MT illustrati - 8, 12, jew 24 fibra għal kull konnettur - u kull assemblaġġ jintbagħat b'rapporti tat-test individwali li juru telf ta 'inserzjoni għal kull kanal. Il-kostruzzjoni hija deliberatament minima: protezzjoni biżżejjed għal mogħdija ta 'ġewwa kkontrollata, li żżomm il-piż baxx u tagħmel l-immaniġġjar fi trejs tal-kejbils densi faċli.
Il-kurduni tal-garża MPO/MTP armati jintroduċu tubu tal-azzar korrugat jew armatura tal-aluminju interlocking bejn il-qatta tal-fibra u l-ġakketta ta 'barra. Xi disinji jqiegħdu ħajt aramid fuq quċċata ta 'membru tas-saħħa ta' l-azzar, li jimbotta r-reżistenza tat-tgħaffiġ għal bejn wieħed u ieħor għaxar darbiet dik ta 'kostruzzjonijiet standard. Dan iżid id-dijametru ta 'barra għal 4.0–5.0 mm u jżid il-piż. Madankollu, disinji korazzati moderni jibqgħu flessibbli b'mod sorprendenti. Korda MPO armored inġinerija tajjeb-tista 'tikseb raġġ minimu ta' liwja ta 'madwar 50 mm, li huwa operabbli fil-biċċa l-kbira ta' ambjenti ta 'kejbils strutturati. Id-differenzjatur ewlieni tal-manifattura huwa jekk saff buffer joqgħodx bejn l-armatura u ż-żigarella tal-fibra - mingħajru, l-armatura riġida tista 'tagħfas kontra fibri fil-punti tal-liwja u tintroduċi telf ta' mikro-liwja li ma jkunx jidher f'test ta 'telf ta' inserzjoni ta' kejbil dritt-.
L-Armor jiswik Sinjal?
Il-ġakketta armored innifsu ma jżidx direttament it-telf ta 'inserzjoni fl-interface tal-konnettur. It-telf tal-inserzjoni jiddependi fuq il-ġeometrija tal-ferrule, l-allinjament tal-fibra, u l-kwalità tal-lustrar tal-wiċċ tat-tarf-- mhux fuq dak li jkun imgeżwer madwar il-korp tal-kejbil. Konnettur MTP ta'-telf baxx fuq assemblaġġ armat għadu jolqot 0.15–0.25 dB għal kull par imqabbad meta jkun manifatturat kif suppost, identiku għall-istess konnettur fuq bagoll standard. F'tul ta 'mewġ 400G SR4, iż-żewġ tipi ta' kejbil li jużaw gradi ta 'konnettur ekwivalenti jagħtu telf funzjonalment identiku - tipikament 0.15–0.35 dB għal assemblaġġi OM4 multimode.
Fejn l-armatura tista' tintroduċi penali hija mikro-liwi. Jekk it-tubu ta 'l-azzar huwa manifatturat ħażin jew il-kejbil jiġi mgħoddi b'liwjiet aktar stretti mill-minimu speċifikat, l-armatura tikkompressa kontra ż-żigarella tal-fibra u l-attenwazzjoni tal-mikro-liwja tiġri fiha. Din hija kwistjoni ta 'kwalità tal-manifattura u kwistjoni ta' dixxiplina ta 'installazzjoni, mhux proprjetà inerenti ta' kostruzzjoni armored. Meta tevalwa l-kurduni MPO armati, dejjem itlob id-dejta tat-test tal-liwja-attenwazzjoni - mhux biss iċ-ċertifikat tat-telf tal-inserzjoni statika-. Kwalunkwe bejjiegħ li jipprovdi biss-numri ta' telf ta' kejbil dritti jista' jkun qed jaħbi problema ta' mikro-liwja. Għal fehim aktar profond ta 'kif il-gradi tal-fibra jaffettwaw il-baġits tat-telf, il-Paragun tal-fibra multimode OM1 permezz OM5jipprovdi kuntest utli dwar bandwidth modali u karatteristiċi ta 'attenwazzjoni fil-klassijiet differenti tal-fibra.
Dan ifisser ukoll li għal kwalunkwe segment tal-link fejn il-baġit tat-telf ottiku tiegħek huwa strett - bħal 400G SR4 reach twil li jimbotta qrib il-limitu OM4 ta '100-metru - għandek tikfattura r-riskju ta' attenwazzjoni tal-liwja tal-kejbil armat jekk il-mogħdija tar-rotta tinkludi dawriet stretti. Jekk il-mogħdija hija dritta u spazjuża, armatura ma tiswik xejn ottikament. Jekk il-mogħdija ġġiegħel il-kejbil minn diversi kantunieri stretti, il-flessibbiltà inerenti tal-kejbil standard tista 'tabilħaqq twassal telf ta' rabta totali aktar baxx fil-prattika.
Protezzjoni Mekkanika fid-Dettall
Kejbils standard MPO trunk jimmaniġġjaw l-istress misjuba f'ambjenti ta 'cabling strutturati: tagħbijiet tensili moderati waqt il-ġibdiet ta' l-installazzjoni, pressjoni laterali minn gzuz ta 'kejbils fi trejs kondiviżi, u vibrazzjoni ta' livell-baxx mis-sistemi tal-bini. Id-disinn tal-għant doppju-, imsaħħaħ b'ħajt tal-aramid, jissodisfa r-rekwiżiti mekkaniċi tal-IEC 60794 u TIA-568 għall-kejbils tal-bini fuq ġewwa. Dawn mhumiex kejbils fraġli - huma sempliċiment maħdumin għall-kundizzjonijiet li fil-fatt jiltaqgħu magħhom f'faċilità ġestita tajjeb.
Assemblaġġi armati jindirizzaw profil ta 'theddid differenti. Is-saff tal-azzar jew tal-aluminju jirreżisti forzi tat-tgħaffiġ li jiddeformaw b'mod permanenti għant standard. Siġġijiet tal-irrumblar f'ambjent ta' art-mgħollija, karretti tqal f'maħżen, snien tal-annimali gerriema f'faċilità fejn il-kontroll tal-pesti huwa imperfett - dawn mhumiex riskji teoretiċi; huma modi ta 'falliment dokumentati li t-timijiet tal-manutenzjoni tal-fibra jiltaqgħu magħhom regolarment. Xi disinji MPO armored jifilħu aktar minn 1,000 N ta 'forza tat-tgħaffiġ laterali, ħames sa għaxar darbiet il-kapaċità ta' kostruzzjonijiet standard. Il-firxa estiża tat-temperatura (-40 grad sa +75 grad kontra −20 grad sa +60 grad għal bagolli tipiċi ta' ġewwa) tiddifferenzja aktar it-tnejn għal kwalunkwe skjerament barra spazji ikkontrollati mill-klima-.
Meta tivvaluta jekk segment partikolari teħtieġx armatura, għodd il-fatturi ta 'riskju fiżiku tul il-mogħdija attwali tal-kejbil: espożizzjoni għal tgħaffiġ jew impatt, attività dokumentata ta' annimali gerriema jew ta 'pesti, eskursjonijiet ta' temperatura jew umdità lil hinn min-normi ta 'ġewwa, u jekk il-forzi tar-rotot jitgħawġux aktar stretti minn 50 mm. Żewġ fatturi jew aktar minn dawn il-fatturi fuq segment ta 'passaġġ wieħed jagħmlu każ b'saħħtu għall-kostruzzjoni armored. Jekk il-mogħdija tkun magħluqa għal kollox, klima-ikkontrollata, u ħielsa minn perikli mekkaniċi, il-kejbil standard tat-trunk jagħti l-istess prestazzjoni ottika b'inqas kwantità u spejjeż.
Polarità u Kompatibilità
Kemm l-assemblaġġi MPO korazzati kif ukoll dawk standard isegwu l-istess TIA-568 metodi ta’ polarità - Tip A (dritta-permezz), Tip B (maqlub), u Tip C (pair-flip). Is-saff tal-korazza ma jaffettwax l-allinjament tal-brilli, il-konfigurazzjoni tal-ġeneru, jew l-interoperabbiltà tal-konnettur. Korda MPO-12 korazzata femminili tgħaqqad ma 'pannell tal-adapter MPO-12 standard maskili mingħajr ebda kwistjoni ta' kompatibilità, u tista 'tħallat liberament segmenti armati u standard fl-istess rabta sakemm l-għadd tal-fibra, it-tip ta' polarità u l-grad tal-konnettur jaqblu.
Konsiderazzjoni prattika waħda ta 'min jinnota: minħabba li l-kejbils armati huma aktar iebsa, pjana l-orjentazzjoni tal-konnettur bir-reqqa f'kompartimenti stretti. Ċavetta-sa ċavetta-isfel tgħammir f'post b'popolazzjoni densaPanel tal-adapter tal-fibra ottika MPO/MTPjistgħu jeħtieġu spazju addizzjonali meta l-armatura tal-cable jipprevjeni l-liwjiet stretti li l-kurduni standard jimmaniġġjaw faċilment. Din mhix problema ta 'kompatibilità - huwa dettall tal-ippjanar tal-ġestjoni tal-kejbils li jista' jiffranka frustrazzjoni sinifikanti waqt l-installazzjoni jekk jiġi indirizzat fuq it-tpinġija tal-elevazzjoni tar-rack qabel ma jaslu l-kejbils fuq il-post.
Għal applikazzjonijiet ta' tbegħid fejn trunk MPO jidħol f'konnessjonijiet duplex individwali,Kejbils tal-arness MTP/MPO għal SC jew LCipprovdi t-tranżizzjoni, u l-istess evalwazzjoni armored-vs-standard tapplika għas-segment tat-tbegħid ibbażat fuq l-ambjent fiżiku tiegħu.
Mistoqsijiet Frekwenti
Q: Nista 'nħallat Kordi tal-Garża MPO Armored Ma' Kejbils Standard MPO Trunk Fl-Istess Link?
A: Iva. Assemblaġġi MPO armati u standard jużaw konnetturi MTP/MPO identiċi konformi ma 'IEC 61754-7 u TIA-604-5. Korda korazzata femminili tgħaqqad ma' bagoll standard maskili permezz ta 'kwalunkwe pannell ta' adapter kompatibbli. L-armatura taffettwa biss il-korp tal-kejbil, mhux l-interface ottika. Ivverifika li ż-żewġ assemblaġġi jaqsmu l-istess għadd ta 'fibra, tip ta' polarità, u grad ta 'konnettur (standard jew b'telf baxx) biex tevita telf ta' inserzjoni mhux imqabbla.
Q: Il-Ġakketta Armata Taffettwa Proċeduri ta 'Tindif U Spezzjoni?
A: Le. Il-wiċċ tat-tarf tal-konnettur-huwa identiku bejn assemblaġġi armati u standard. Uża l-istess MTP-rukkell speċifiku-tip jew cassette cleaner, spezzjona b'skop ta' fibra 200x+ qabel kull tgħammir, u żomm l-għotjien tat-trab f'posthom meta l-konnetturi ma jkunux qed jintużaw. L-armatura m'għandha l-ebda effett fuq il-kontaminazzjoni tal-ferrule jew l-aċċess tat-tindif.
Q: Liema Għadd tal-Fiber Huma Disponibbli F'Kejbils Armored MPO/MTP?
A: Kejbils MPO armati huma komunement disponibbli f'konfigurazzjonijiet ta '8 -fiber, 12-fiber, u 24-fiber, li jaqblu mal-għadd standard użat fl-ottika parallela 40G, 100G, 200G, u 400G. Xi manifatturi joffru bagolli armati ta '48 fibra u ta' għadd ogħla għal applikazzjonijiet ta 'sinsla, għalkemm id-disponibbiltà tvarja. Il-verżjonijiet 12-fiber u 24-fiber ikopru l-maġġoranza l-kbira taċ-ċentri tad-dejta u l-każijiet ta 'użu industrijali.
Q: Kurdun MPO Armored Huwa Adattat Għall-Ispazji tal-Plenum?
A: Jiddependi fuq il-klassifikazzjoni tal-ġakketta. Is-saff tal-korazza innifsu ma jiddeterminax il-klassifikazzjoni tan-nar - il-materjal tal-ġakketta ta 'barra jagħmel. Kurduni MPO armati huma disponibbli b'għażliet ta 'ġakketta OFNP (plenum), OFNR (riser), u LSZH. Dejjem ivverifika li l-klassifikazzjoni tan-nar tal-kejbil taqbel mal-ħtiġiet tal-kodiċi tal-bini tiegħek qabel l-installazzjoni fl-ispazji tal-immaniġġjar tal-arja-.
Q: Kif Tqabbel it-Telf ta 'Inserzjoni Bejn Kejbils MPO Armored U Standard F'Wavelengths ta' 400G SR4?
A: Meta ż-żewġ kejbils jużaw gradi ta 'konnettur MTP ekwivalenti (eż., telf baxx-jew elite), telf ta' inserzjoni għal kull par imqabbad huwa funzjonalment identiku - tipikament 0.15–0.35 dB għal assemblaġġi OM4 multimode. L-armatura ma tiddegradax il-prestazzjoni ottika tal-livell tal-konnettur-. L-uniku xenarju fejn l-armatura tista' tintroduċi telf addizzjonali huwa jekk il-kejbil jiġi mgħoddi taħt ir-raġġ tal-liwja minimu tiegħu, li jikkawża attenwazzjoni tal-mikro-liwja fil-fibra. Ir-rispett tar-raġġ tal-liwja speċifikat tal-manifattur jelimina dan ir-riskju.
