Aħna nistaqsu ħafna din il-mistoqsija:"Għandna nżommu mal-konnetturi LC jew naqilbu għal MTP/MPO għall-espansjoni taċ-ċentru tad-dejta tagħna?"U onestament, it-tweġiba hija kważi qatt waħda sempliċi-jew-l--għażla l-oħra.

Hawn il-ħaġa-parti l-kbira tal-konfużjoni ġejja minn informazzjoni mhux kompluta. Tista' taqra li l-MTP/MPO toffri "12x id-densità" u taħseb, kbir, ejja nidħlu kollha-fuq dan. Imma mbagħad tirrealizza li l-iswiċċijiet eżistenti tiegħek jużaw interfaces LC, it-tekniċi tiegħek huma mħarrġa dwar it-terminazzjoni tal-LC, u f'daqqa waħda qed tħares lejn setup ibridu li ħadd ma wissak dwarha.

Jew forsi għamilt il-matematika dwar l-ispejjeż tal-komponenti u l-kejbils LC jidhru irħas għal kull fibra. Veru. Imma int fattur fis-6 sigħat ta 'xogħol ta' installazzjoni għal kull konnessjoni LC 48 kontra 20 minuta għat-tronk MTP ekwivalenti? Dak huwa fejn l-istampa tal-ispiża reali ssir interessanti.

Din il-gwida tgħaddi mill-punti ta' deċiżjoni attwali-mhux l-affarijiet teoretiċi "hawn x'inhu kull konnettur" li tista' ssib fuq il-Wikipedija. Aħna qed nassumu li diġà taf l-affarijiet bażiċi. Dak li probabbilment għandek bżonn huwa ċarezza fuqmeta kull teknoloġija tagħmel sens finanzjarju, fejn jidhru l-ispejjeż moħbija, u kif nevitaw l-iżbalji li rajna timijiet oħra jagħmlu.

L-Ekwazzjoni tal-Ispejjeż Ħadd Ma Jitkellem

Nibdew bin-numri, għax dan huwa fejn il-biċċa l-kbira tal-konversazzjonijiet tal-ippjanar jew jeħlu jew imorru fuq il-ġenb.

L-ipprezzar tal-komponenti jirrakkonta storja qarrieqa. Iva, kejbil trunk MTP ta' 12-il fibra tterminat minn qabel-jiswa aktar minn sitt kordi tal-garża LC duplex li jkopru l-istess għadd ta' fibra. Kultant 2-3x aktar. Jekk tieqaf hemm, LC tidher qisha r-rebbieħ ovvju.

Iżda l-ispiża tal-komponent hija tipikament biss 15-25% tal-ispiża totali tal-proġett tal-kejbils. Il-bqija? Xogħol, spazju għall-ixkaffa, infrastruttura għall-ġestjoni tal-kejbils, u manutenzjoni kontinwa. Dak huwa fejn il-paragun jinqaleb.

Ħdejn--ġenb għal skjerament ta' 1,000 fibra:(Dawn iċ-ċifri huma bbażati fuq ir-rati tipiċi tas-suq tal-Istati Uniti u l-ħinijiet ta’ installazzjoni li nsegrajna f’diversi proġetti. In-numri tiegħek jistgħu jvarjaw, iżda l-proporzjonijiet għandhom it-tendenza li jżommu.)

Sorsi tad-dejta: Rati tax-xogħol ibbażati fuq stħarriġ tal-installaturi tal-BICSI 2023-2024; spejjeż tal-ispazju tar-rack minn benchmarks ta’ colocation tal-Uptime Institute; prezzijiet tal-komponenti minn kwotazzjonijiet tad-distributuri aggregati.

It-takeaway mhuwiex "MTP/MPO dejjem jirbaħ." Huwa dakil-punt ta 'crossover jiġri madwar 400-500 fibri. Taħt dan, l-ispiża tal-komponent aktar baxxa ta 'LC tista' tpaċi d-differenza tax-xogħol. Fuq dan, l-effiċjenza ta 'installazzjoni u l-vantaġġi tad-densità ta' MTP/MPO kompost malajr.

It-teħid tagħna:Rajna timijiet jinħarqu billi jiffokaw b'mod dejjaq wisq fuq il-kwotazzjonijiet inizjali. Klijent wieħed iffranka $15,000 fuq komponenti billi mar kollu-LC, imbagħad nefaq $40,000 aktar fuq l-installazzjoni u spiċċa l-ispazju tar-rack sitt xhur wara. L-għażla "irħas" swiethom kabinett żejjed u tmiem il-ġimgħa ta 'recording ta' emerġenza. Ippjana fejn tkun fi żmien 3 snin, mhux biss fejn int illum.

Liema "Densità Għolja" Attwalment Dehra

Numri bħal "12x density improvement" jintefgħu ħafna. Hawn xi jfisser fil-prattika.

Ħu patch panel standard 1U. B'adapters duplex LC, tista 'toqgħod 48 port, li jagħtik 96 konnessjoni tal-fibra. Pjuttost dens mill-istandards tradizzjonali. Issa skambja dawk l-adapters LC għal interfaces MTP-24. L-istess spazju 1U, iżda issa kull port jimmaniġġa 24 fibra minflok 2. Dak hu 1,152 konnessjoni tal-fibra fl-istess unità ta 'rack.

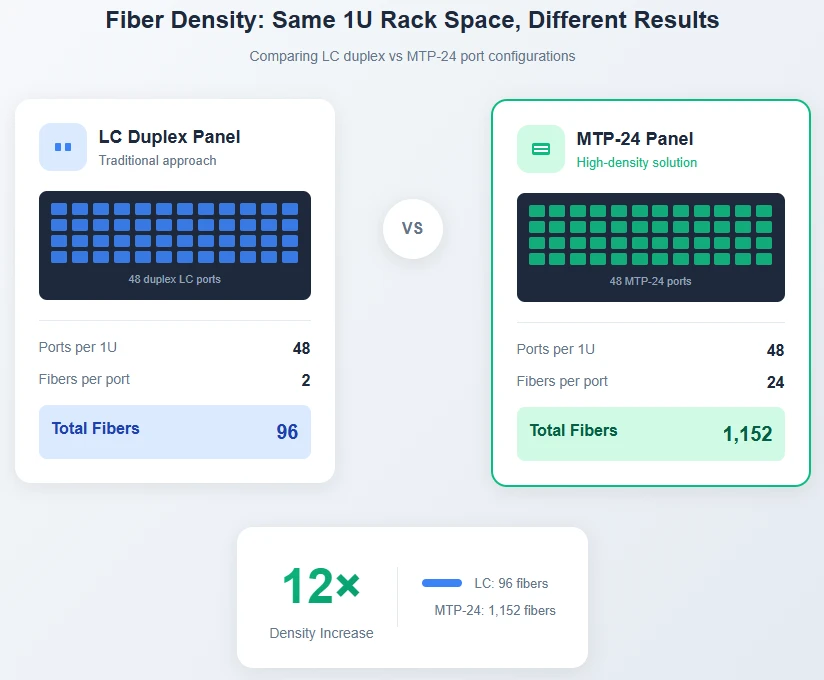

Figura 1: L-istess spazju tar-rack 1U jagħti kapaċità tal-fibra drammatikament differenti. Il-konfigurazzjoni MTP-24 tikseb 12 × id-densità tal-konnessjoni ta 'LC duplex.

Dan huwa importanti ħafna f'ambjenti fejn l-ispazju tar-rack huwa ristrett jew għali. Faċilitajiet tal-kolokazzjoni li jiċċarġjaw $800-1,500 għal kull unità ta 'rack kull xahar jagħmlu d-densità lieva ta' spiża diretta. Iċ-ċentri tad-dejta tal-intrapriżi b'footprints fissi jiffaċċjaw l-istess pressjoni minn angolu differenti - kull unità ta 'rack kkunsmata mill-kejbils hija waħda li ma tistax tuża għall-komputazzjoni.

Iżda d-densità ġġib l-isfidi tagħha stess. Meta konnessjoni MTP-24 tonqos, 24 fibra tinżel fl-istess ħin minflok 2. Is-soluzzjoni tal-problemi teħtieġ għodod u ħiliet differenti. It-tindif ta 'wiċċ tarf ta' 24 fibra huwa aktar involut mit-tindif ta 'ferrule LC wieħed. Dawn mhumiex raġunijiet biex tevitakejbils tal-fibra ta'-densità għolja-huma raġunijiet biex tippjanaha kif suppost.

Għaliex il-biċċa l-kbira taċ-Ċentri tad-Dejta Jispiċċaw Jużaw it-Tnejn

Hawn xi ħaġa li l-materjali tal-kummerċjalizzazzjoni ma jenfasizzawx: il-maġġoranza taċ-ċentri tad-dejta moderni ma jagħżlux bejn LC u MTP/MPO. Huma jużaw arkitettura strutturata tal-kejbils li tisfrutta kull teknoloġija fejn tagħmel sens.

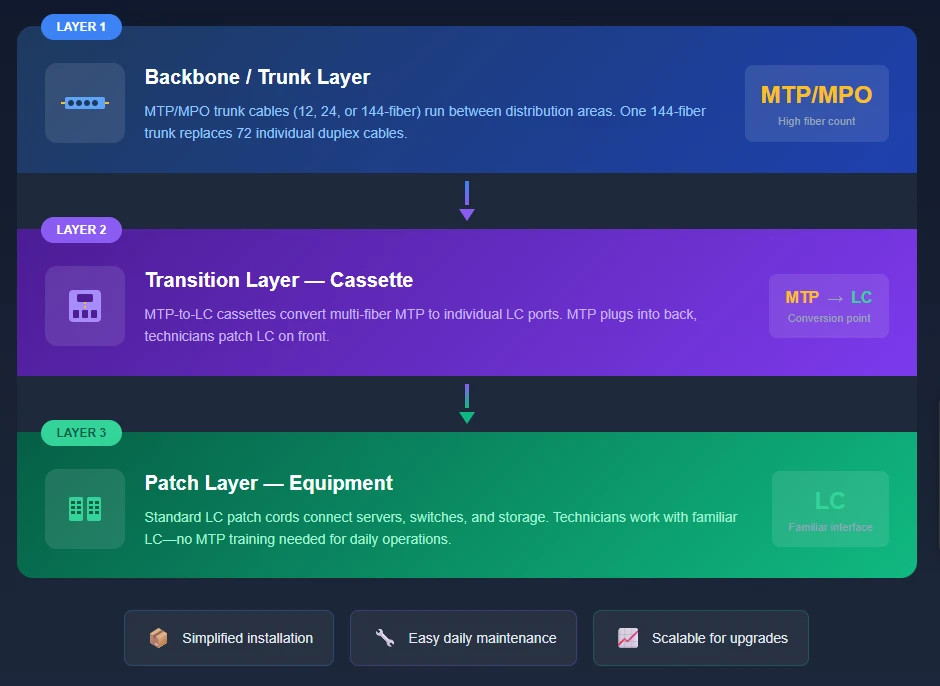

Figura 2: Arkitettura ibrida ta' tliet-saffi - MTP/MPO densità għas-sinsla, cassettes għat-tranżizzjoni, aċċessibbiltà LC għall-patching.

Is-saff tas-sinslajuża kejbils tat-trunk MTP/MPO-tipikament 12, 24, jew 144-assemblaġġi tal-fibra-li jimxu bejn il-frejms tad-distribuzzjoni prinċipali u l-quċċata-ta-lokazzjonijiet tar-rack. Trunk MTP wieħed b'144 fibra jissostitwixxi dak li kieku jkun 72 kejbil duplex individwali. L-iffrankar tal-mogħdija tal-kejbil waħdu huwa sostanzjali, u l-installazzjoni ssir kwistjoni ta 'konnessjoni ta' assemblaġġi mitmuma minn qabel aktar milli tiġbed u ttemm għexieren ta 'kejbils individwali.

Is-saff ta 'tranżizzjonihuwa fejn MTP jiltaqa' ma 'LC. Moduli cassettes-kompartimenti żgħar b'portijiet MTP fuq wara u portijiet LC fuq quddiem-ipoġġu ġewwa patch panels tal-fibra. It-trunk MTP jingħaqad fid-dahar; tekniċi jaħdmu b'konnessjonijiet LC standard fuq quddiem. Dan huwa l-pont li jagħmel l-approċċ ibridu prattiku.

Is-saff tal-garżahija kollha LC. NICs tas-server, HBAs tal-ħażna, u l-biċċa l-kbira tal-portijiet tal-iswiċċ jużaw transceivers interfaced LC-. In-nies li jagħmlu minn jum--jiċċaqlaq, iżidu, u jibdlu jaħdmu bi patch cords LC familjari. M'għandhomx għalfejn ikunu jafu jew jieħdu ħsieb li s-sinsla ta' wara l-cassette hija MTP/MPO-huma biss jaraw il-portijiet LC.

It-teħid tagħna:Il-cassette huwa l-eroj mhux ikkantat tal-infrastruttura moderna tal-fibra. Iħallik taqbad id-densità tal-MTP/MPO u l-benefiċċji tal-installazzjoni għat-tul filwaqt li tippreserva l-aċċessibbiltà tal-LC għall-konnessjonijiet li jinbidlu ta 'spiss. Jekk qed tibni infrastruttura ġdida, ibda l-ippjanar tiegħek mill-cassette 'l barra-x'tgħodd il-fibra li għandek bżonn f'kull rack? Li jmexxi l-ispeċifikazzjonijiet tat-tronk tiegħek u r-rekwiżiti tal-port LC tiegħek.

Polarità: L-iżball Li Jiswa l-Weekends

Jekk hemm suġġett wieħed fejn rajna l-aktar problemi li jistgħu jiġu evitati, huwa l-ġestjoni tal-polarità fis-sistemi MTP/MPO.

B'konnessjonijiet LC, il-polarità hija sempliċi-tqabbel Tx ma' Rx. Tħawwadha, u tbiddel iż-żewġ fibri. Jieħu 30 sekonda. Bi 12 jew 24 fibra f'konnettur wieħed, il-matematika ssir ikkumplikata. L-istandard TIA-568 jiddefinixxi tliet metodi ta' polarità, u t-taħlit tagħhom mhux biss jikkawża falliment ta' rabta waħda - jista' jgħaqqad diversi pari ta' fibri b'modi li huma ġenwinament koroh biex jiġu djanjostikati.

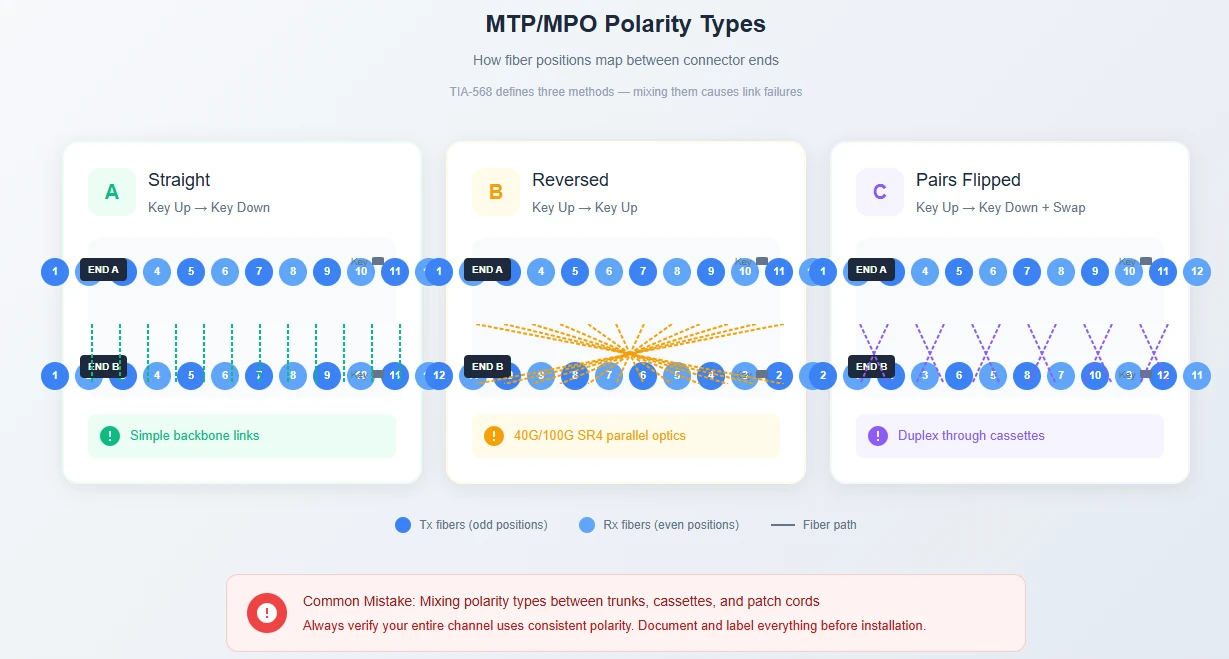

Figura 4: Metodi tal-polarità MTP/MPO - l-immappjar tal-pożizzjoni 1 jiddetermina l-allinjament Tx/Rx. Tip B (maqlub) huwa l-aktar komuni għall-ottika parallela.

It-tiswija mhix ikkumplikata-li teħtieġ bissippjanar qabel tordna. Iddokumenta l-iskema tal-polarità tiegħek. Kun żgur li l-cassettes, trunks, u patch cords tiegħek kollha jsegwu l-istess metodu. Ittikkettja kollox. U ttestja b'tester kapaċi għall-MPO-qabel ma jibda jopera, mhux wara li xi ħadd jirrapporta falliment tal-link.

TIA-568.3-D jispeċifika li ċ-ċomb tat-test għandhom jivverifikaw b'telf ta '0.3 dB jew aħjar. Jekk qed tara numri ogħla jew riżultati inkonsistenti fil-pożizzjonijiet tal-fibra, il-polarità hija l-ewwel ħaġa li għandek tiċċekkja. ^[1]

Futur-Proofing: X'Ifissru 400G u 800G għall-Cableing Tiegħek

Jekk illum qed tibni infrastruttura li teħtieġ li ddum 5-7 snin, il-pjan direzzjonali 400G u 800G huwa importanti.

Hawn it-trajettorja: l-ottika parallela 100G (SR4) tuża 8 fibri b'konnetturi MTP-12 . 400G DR4 juża l-istess approċċ ta '8 fibri. Iżda l-iskjeramenti ta '400G SR8 u 800G qed jimxu għal konnetturi MTP ta' 16-il fibra għal għadd ta 'korsijiet ogħla.

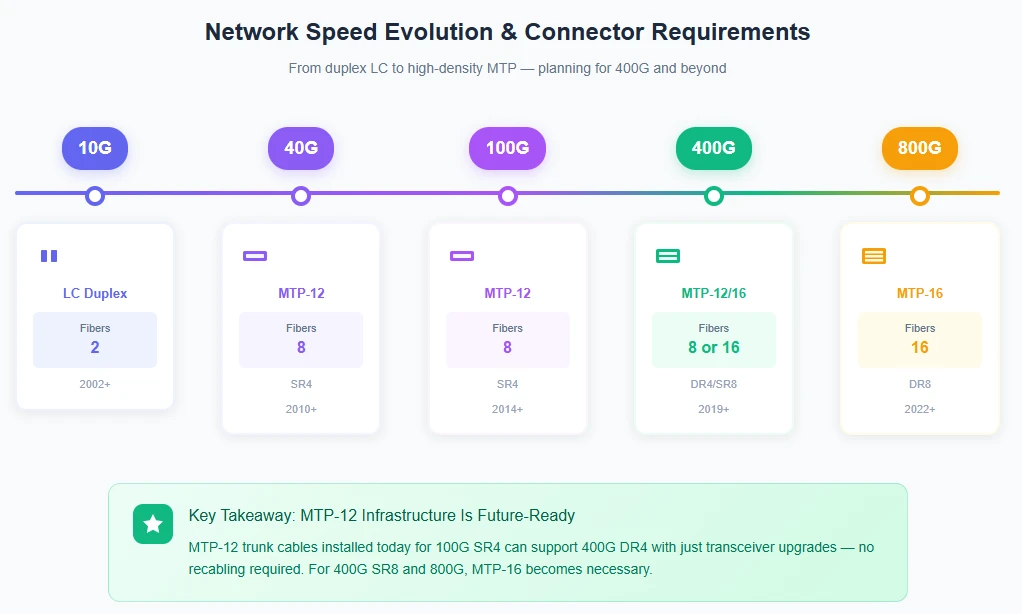

Figura 3: Evoluzzjoni tal-veloċità tan-netwerk u rekwiżiti korrispondenti tal-konnettur. L-infrastruttura MTP-12 tappoġġja titjib permezz ta '400G DR4; MTP-16 jippermetti 400G SR8 u 800G.

L-implikazzjoni prattika: L-infrastruttura tat-trunk MTP/MPO li tinstalla llum għal 100G tista' tieħu ħsieb 400G DR4 b'aġġornamenti tat-transceiver biss-l-ebda rekiling meħtieġ. Dak huwa vantaġġ sinifikanti fuq arkitetturi LC-biss, li jkunu jeħtieġu li jiżdiedu l-għadd tal-fibri biex isostnu l-ottika parallela f'dawn il-veloċitajiet.

Għal clusters AI u ML, dan huwa diġà rilevanti. L-interkonnessjonijiet tal-GPU-għal-GPU qed imexxu l-adozzjoni tal-400G issa, bi 800G fil-qrib. Jekk il-pjan direzzjonali tiegħek jinkludi xi densità serja tal-komputazzjoni,kejbils tal-fibra ta'-densità għoljab'MTP/MPO mhux fakultattiv-huwa ishma tal-mejda.

Ittestjar: Taqbeżx Din il-Parti

L-ittestjar tar-rabtiet MTP/MPO mhuwiex l-istess bħall-ittestjar tal-links LC, u d-differenza mhix biss akkademika.

Intijistaittestja links MTP b'kejbils tat-tbegħid u tester standard duplex. Qabbad it-tbegħid mat-tarf tal-MTP, ittestja kull par ta 'fibra individwalment mal-OLTS tiegħek, irrepeti għall-pożizzjonijiet kollha. Għal konnettur ta '12-il fibra, dak huwa 6 ċikli tat-test għal kull tarf. Immoltiplika b'kull konnessjoni fl-installazzjoni tiegħek, żid il-ħin tas-setup għall-kejbils ta 'referenza, u qed tħares lejn proċess ta' ttestjar li jieħu 5-10x itwal milli jeħtieġ.

Testers moderni speċifiċi tal-MPO-(bħall-Fluke MultiFiber Pro) jiskennjaw il-pożizzjonijiet kollha tal-fibra simultanjament. Il-gwida tal-ittestjar IEC TR 61282-15 issa tirrakkomanda testers b'interfaces MPO indiġeni għal eżattament din ir-raġuni-l-iffrankar ta 'ħin huwa drammatiku, u telimina l-pass suxxettibbli għall-iżbalji tal-ġestjoni ta' konnessjonijiet ta' tbegħid multipli. ^[2]

Ittestja kollox wara l-installazzjoni, qabel ma tpoġġi links fil-produzzjoni. L-iżbalji tal-kontaminazzjoni u tal-polarità huma ħafna aktar faċli biex jiġu ffissati meta l-ixkafef ma jkunux ħajjin u t-tim tal-operazzjonijiet ma jkunx qed jieħu n-nifs minn għonqek.

Jkollna l-Komponenti Dritt

Mhux il-konnetturi MTP/MPO kollha huma maħluqa ugwali. Il-konnettur standard MPO (skond IEC 61754-7) ilu madwar id-disgħinijiet. MTP-Verżjoni bit-trademark tal-US Conec-żżid diversi titjib li huwa importanti għall-modernkejbils tal-fibra ta'-densità għolja:

Disinn tal-ferrule f'wiċċ l-ilmaitejjeb l-allinjament tal-kuntatt fiżiku, speċjalment importanti hekk kif iżżid aktar fibri

Pin clamps tal-metall(vs. plastik fuq MPO ġeneriku) tnaqqas il-ksur tal-brilli matul ċikli ta 'tgħammir ripetuti

Tolleranzi tal-manifattura aktar strettijagħti telf ta' inserzjoni aktar baxx u aktar konsistenti-speċifikazzjonijiet tipiċi huma 0.15-0.35 dB għal MTP b'telf baxx vs. 0.25-0.50 dB għal MPO standard

MTP u MPO huma fiżikament kompatibbli-tista' tgħaqqad konnettur MTP ma' MPO ġeneriku mingħajr problemi. Iżda għall-infrastruttura kritika, id-differenza fil-prestazzjoni tiġġustifika l-primjum.

Meta s-sorsiKonnetturi tal-fibra ottikau assemblaġġi, tfittex fornituri li jipprovdu rapporti tat-test individwali għal kull kejbil. Pretensjonijiet ġeneriċi "jilħaq l-ispeċifikazzjonijiet" huma inqas utli mill-valuri attwali mkejla. Trid tara d-dejta dwar it-telf tal-inserzjoni li turi liema fibri speċifiċi jolqtu liema numri-dan huwa kif taqbad il-problemi qabel ma jaslu fis-sit tal-installazzjoni tiegħek.

Prattiċi ta' Installazzjoni Li Jipprevjenu Callbacks

Ftit dettalji tal-installazzjoni huma importanti b'mod sproporzjonat:

L-indafa hija kollox.Partiċella ta' trab ta' 1-mikron fuq ferrule LC b'fibra waħda taffettwa konnessjoni waħda. L-istess partiċella fuq ferrule MTP-24 tista 'tiddegrada qlub tal-fibra multipli simultanjament. Dejjem spezzjona l-uċuħ tat-tarf b'skop ta' fibra (ingrandiment minimu ta' 200x) u naddaf b'għodda xierqa qabel kull tgħammir. Il-ftit minuti żejda għal kull konnessjoni jiffrankaw sigħat ta' soluzzjoni tal-problemi aktar tard.

Irrispetta r-raġġ tal-liwja.Ir-regola ta' 10x-dijametru ta' barra-tapplika kemm għal kejbils LC kif ukoll MTP/MPO. Liwjiet aktar stretti jżidu t-telf ta 'inserzjoni u jistgħu jikkawżaw mikrofratturi li jidhru bħala fallimenti intermittenti xhur wara l-installazzjoni. Uża ġestjoni tal-kejbil xierqa-maniġers vertikali, gwidi orizzontali-li jżommu r-raġġ matul il-mogħdija.

Qabbel is-sessi b'mod korrett.Il-konnetturi MTP/MPO jiġu f'konfigurazzjonijiet maskili (b'pinnijiet ta 'gwida) u femminili (bil-pinholes). Il-portijiet tat-tagħmir huma dejjem maskili, għalhekk il-kejbils li jgħaqqdu mat-tagħmir jeħtieġu truf femminili. Il-konnessjonijiet tat-trunk-għal-trunk tipikament jużaw maskili-għa-irġiel b'adapter-għal-mara. L-isfurzar ta' sessi mhux imqabbla jagħmlu ħsarat fil-gwida tal-brilli-u s-sostituzzjoni ta' konnetturi bil-ħsara fuq assemblaġġi mitmuma minn qabel-huwa jiswa ħafna flus.

Kap kollox.L-għotjien tat-trab jeżistu għal raġuni. Kull konnettur li ma jintużax b'mod attiv għandu jkun limitat. Huwa vizzju sempliċi li jipprevjeni l-aktar sors komuni ta 'problemi ta' konnessjoni.

Allura X'Għandek Tabilħaqq Tagħmel?

Minflok ma toffri konklużjoni ġenerika "jiddependi", hawn qafas ta' deċiżjoni prattiku bbażat fuq il-parametri li fil-fatt imexxu l-għażla.

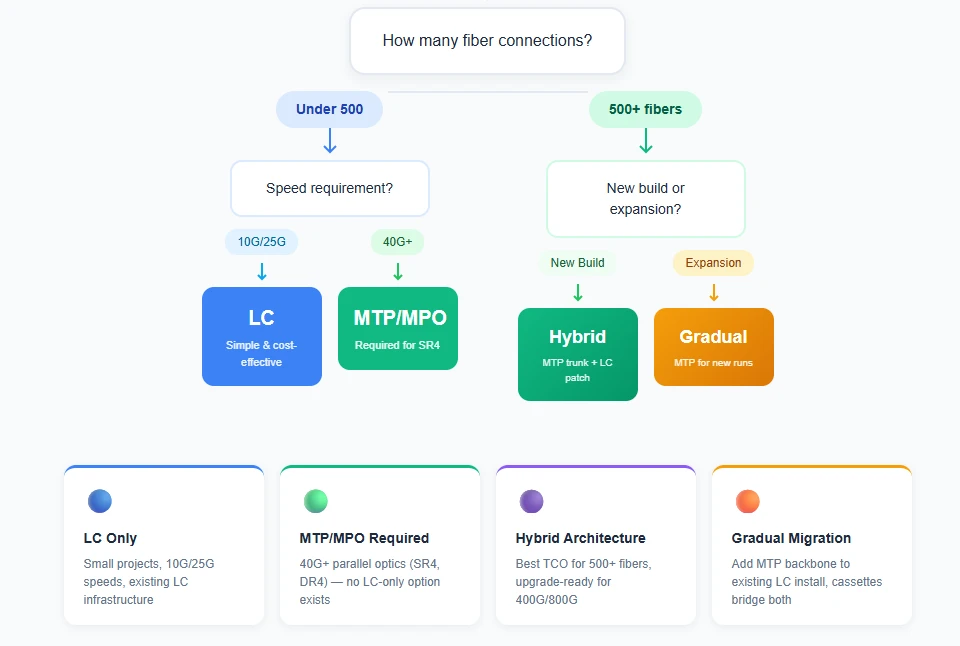

Figura 5: Qafas ta' deċiżjoni - tqabbel il-parametri tal-proġett tiegħek mal-approċċ tal-kejbils it-tajjeb.

Il-flowchart jaqbad il-punti ewlenin tad-deċiżjoni, iżda hawn il-loġika warajha: l-għadd tal-konnessjoni jistabbilixxi l-linja bażi (il-crossover TCO jiġri madwar 400-500 fibra), ir-rekwiżiti tal-veloċità jistgħu jegħlbu dik il-linja bażi (40G + ottika parallela teħtieġ MTP/MPO irrispettivament mill-iskala), u t-tip ta’ proġett jaffettwa l-istrateġija ta’ implimentazzjoni (bini ġdid jista’ jottimizza mill-bidu l-espansjoni tal-kompatibilità lura);

It-tweġiba t-tajba tiddependi fuq in-numri speċifiċi tiegħek-l-għadd tal-konnessjonijiet, ir-rekwiżiti tal-veloċità, ir-restrizzjonijiet tal-ispazju tar-rack, l-ispejjeż tax-xogħol. Mexxi l-analiżi tat-TCO tiegħek bi kwotazzjonijiet reali. Għal gwida dwar speċifikazzjonijiet tal-komponenti u assemblaġġi tad-dwana,ikkuntattja lit-tim professjonali ta' EVOLUXbiex tgħin biex tqabbel il-prodotti mar-rekwiżiti ta' skjerament partikolari tiegħek.

Ħsieb finali:L-infrastruttura tal-kejbils tipikament għandha ħajja ta' 10-15-il sena. Id-deċiżjonijiet tat-teknoloġija li tieħu llum se jkunu qed jappoġġjaw tagħmir li għadu ma jeżistix. Ibni f'aktar kapaċità milli taħseb li għandek bżonn - l-ispiża inkrementali ta 'għadd ogħla ta' fibra issa hija ħafna inqas mill-ispiża tar-recording aktar tard.
