Korda tal-garża SC ta' 8-qalba għal MTP/MPO hija assemblaġġ ta' kejbil li jintemm f'konnettur wieħed MTP/MPO multi-fiber fuq tarf wieħed u erba' konnetturi SC duplex fuq in-naħa l-oħra, li jġorru tmien fibri ottiċi fuq ġakketta waħda. Iservi bħala pont dirett bejn l-infrastruttura ta' l-ottika parallela ta'-densità għolja u t-tagħmir SC-terminat ta' legacy - li jagħmilha waħda mill-aktar għodod prattiċi għal netwerks li mhumiex lesti biex jirkupraw u jissostitwixxu iżda xorta jridu jimxu għal 40G jew 100G.
Jekk il-faċilità tiegħek għadha tħaddem pannelli tal-garża bbażati fuq SC-, OLTs, jew strumenti tat-test flimkien ma' tagħmir tal-iswiċċjar QSFP+ aktar ġdid, dan il-kejbil jelimina l-ħtieġa għal cassettes intermedji jew pannelli tal-adapter. Tarf wieħed iwaħħal dritt f'port tat-transceiver QSFP + SR4; il-fannijiet l-oħra out għall-infrastruttura eżistenti tiegħek SC duplex. Dik id-direttività hija dik li tagħmilha siewja - u li tagħmilha differenti mill-aktar komuni MTP-għal-LC breakout cables li jiddominaw il-biċċa l-kbira tal-katalgi taċ-ċentru tad-dejta.
Għaliex l-għadd ta '8-Fiber Jgħodd fil-Cableling Modern

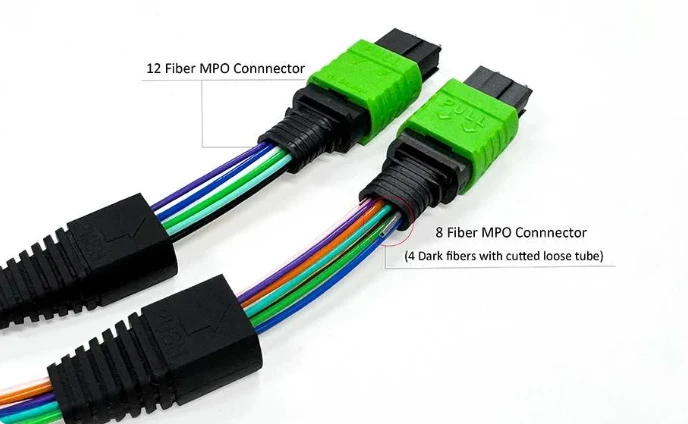

L-industrija tal-fibra ottika ilha tiċċaqlaq gradwalment mill-arkitettura Bażi-12 għal Bażi-8, u għal raġuni tajba. Transceiver standard QSFP+ jew QSFP28 juża erba 'korsiji għat-trasmissjoni u erba' korsiji għar-riċeviment - total ta 'tmien fibri. Meta tuża kejbil trunk MTP ta '12-il fibra għal applikazzjoni QSFP, erba' fibri fiċ-ċentru tal-konnettur joqogħdu mhux użati. Fuq skjerament fuq skala kbira b'mijiet ta 'links, dik il-fibra inattiva żżid investiment sinifikanti moħli.
AnKorda tal-garża tal-fibra 8-core SC għal MTP/MPOjallinja perfettament mal-utilizzazzjoni attwali tal-fibra tal-ottika 40GBASE-SR4 u 100GBASE-SR4. Kull fibra ġġorr it-traffiku. L-ebda skart, l-ebda fergħat mejta li jħammġu d-dokumentazzjoni tiegħek. Bażi-8 cables jiskalaw ukoll pulit f'konfigurazzjonijiet standard tal-port tal-iswiċċ - il-biċċa l-kbira tax-chassis għandhom għadd ta' portijiet f'multipli ta' erbgħa (16-port, 32-port line cards), li jimmappa b'mod nadif fuq konnetturi MTP ta' 8 fibri mingħajr fibri orfni.

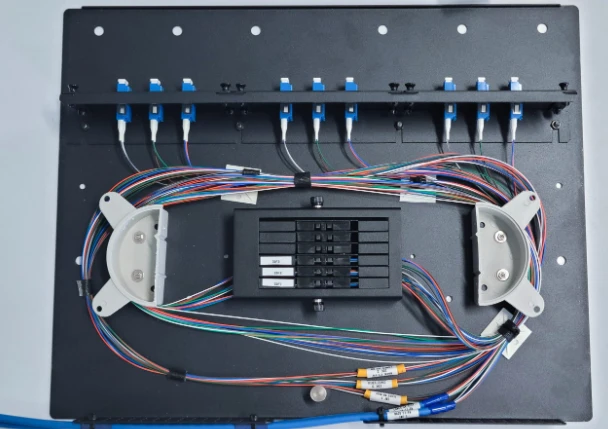

Jgħaqqad Netwerks SC Legati għal Ottika Parallel
Hawnhekk huwa fejn il-korda tat-tbegħid SC-to-MTP/MPO taqla'. Il-konnetturi SC iddominaw il-kejbils tal-intrapriżi u tat-telekomunikazzjoni għal aktar minn għoxrin sena. Ħafna netwerks tal-kampus, headends CATV, faċilitajiet tal-gvern, u uffiċċji ċentrali tat-trasportaturi għad għandhom ringiela wara l-oħra ta 'pannelli tal-garża SC. L-iskambju ta 'dik l-infrastruttura kollha għal LC biss biex taċċessa veloċitajiet 40G hija għalja u ta' tfixkil.
Minflok, 8-fibra MTP-to-SC breakout cable iħallik tikkonnettja port 40G QSFP+ direttament ma 'erba' portijiet SC duplex eżistenti. Kull par SC jimmaniġġa korsija waħda ta '10G, għalhekk transceiver QSFP + wieħed effettivament jinqasam f'konnessjonijiet 4 × 10G fuq l-impjant SC eżistenti tiegħek. L-istess loġika tapplika għal transceivers 100G QSFP28 SR4 li jinqasmu f'korsiji ta '4 × 25G. Inti tippreserva l-investiment tal-kejbils tiegħek waqt li taċċessa d-densità tal-bandwidth tal-ottika parallela.
Dan mhuwiex xenarju niċċa. Operaturi tat-telekomunikazzjoni li jmexxu l-infrastruttura SONET/SDH tal-wirt fuq konnetturi SC, kampus universitarji b'sinsla tal-bini SC-terminata li qed tixjieħ, u faċilitajiet tax-xandir bil-fili b'fibra SC għat-trasport tal-vidjo kollha jiltaqgħu ma' din is-sitwazzjoni eżatta. Il-korda SC 8-core għal MTP/MPO tagħtihom mogħdija ta 'migrazzjoni li ma teħtieġx aġġornament tal-forklift.
Nifhmu l-Konfigurazzjoni tal-Polarità għal Links SC-ma-MTP
Il-polarità hija waħda mill-aktar punti ta 'falliment komuni fil-kejbils MTP/MPO, u li tikseb it-tajjeb fuq tbegħid SC mhix eċċezzjoni. Għal assemblaġġ standard ta' 8 -fibra SC għal MTP/MPO, il-polarità tat-Tip B (Metodu B skont TIA-568) hija l-għażla awtomatika għall-applikazzjonijiet tat-transceiver QSFP. F'konfigurazzjoni tat-Tip B, il-pożizzjoni tal-fibra 1 f'tarf wieħed timmappa mal-pożizzjoni tal-fibra 8 fuq in-naħa l-oħra - treġġigħ lura ta 'array sħiħ li jiżgura li l-fibri tat-trażmissjoni jallinjaw mal-fibri li jirċievu tul il-link.
Il-polarità tat-Tip A (straight-through) hija inqas komuni f'xenarji ta' breakout u tipikament riżervata għal konnessjonijiet trunk-sa-trunk fejn il-cassettes jimmaniġġjaw it-Tx/Rx flip. It-Tip Ċ (par-flipped) hija konfigurazzjoni ta' speċjalità użata ma' disinji speċifiċi ta' kejbils strutturati bbażati fuq cassette-. Sakemm id-dokumentazzjoni tal-infrastruttura tiegħek ma tispeċifikax mod ieħor, it-Tip B hija l-għażla sikura għal applikazzjonijiet ta' transceiver dirett-għal-SC breakout. Il-konferma tal-polarità qabel ma tordna tevita x-xenarju frustranti ta 'installazzjoni nadifa li sempliċement mhux se tgħaddi d-dawl.
Singlemode vs Multimode: Tqabbil tat-Tip tal-Fibra mad-Distanza tal-Applikazzjoni
Il-korda tal-garża 8-core SC għal MTP/MPO hija disponibbli kemm f'varjanti singlemode (OS2, 9/125μm) kif ukoll multimode (OM3 50/125μm, OM4 50/125μm). L-għażla tiddependi fuq it-tip tat-transceiver tiegħek u tilħaq ir-rekwiżiti.
Għal applikazzjonijiet multimode, il-fibra OM3 tappoġġja 40GBASE-SR4 sa 100 metru u 10GBASE-SR sa 300 metru. OM4 jestendi dawk id-distanzi - 150 metri f'40G SR4 - u joffri kważi d-doppju tal-bandwidth modali effettiv f'850 nm (4700 MHz·km vs. 2000 MHz·km). Jekk qed tibni ġirjiet orizzontali ġodda ġewwa ċentru tad-dejta, l-ispiża inkrementali ta' OM4 fuq OM3 tiswa sew il-prova tal-futur-. Għal paragun aktar profond ta 'Gradi tal-fibra multimode minn OM1 sa OM5, kull ġenerazzjoni tirrappreżenta pass li jista 'jitkejjel fid-densità tal-bandwidth u t-tul tal-link appoġġjat.
Il-fibra OS2 Singlemode hija l-għażla għal applikazzjonijiet itwal-li jilħqu - 100GBASE-PSM4 fuq distanzi sa 500 metru, jew 40GBASE-PLR4 li jilħqu 10 km. L-iskjeramenti tas-sinsla tal-gvern u tal-kampus li jkopru diversi bini tipikament jeħtieġu singlemode, speċjalment meta l-patch panels SC fuq it-tarf 'l bogħod kienu oriġinarjament installati għal applikazzjonijiet tat-telekomunikazzjoni fit-tul-.
Xenarji ta' Skjerament Ewlenin
Ċentru tad-Data 10G-sa-40G Migrazzjoni
Faċilità li tħaddem transceivers 10G SFP+ fuq pannelli tal-garża SC-terminati tista' ttejjeb is-saff tas-sinsla tad-dahar għal 40G QSFP+ mingħajr ma terġa-temm panel wieħed. Il-korda tat-tbegħid SC 8-core għal MTP/MPO jgħaqqad il-port QSFP + direttament ma 'erba' portijiet SC duplex, kull wieħed iġorr korsija waħda 10G. Din il-mogħdija tal-migrazzjoni teħtieġ żero bidliet għall-kejbils orizzontali eżistenti.
Interkonnessjoni tal-Uffiċċju Ċentrali tat-Telecom
L-uffiċċji ċentrali ħafna drabi jżommu frejms ta' distribuzzjoni ottika bbażati fuq SC-li ilhom fis-servizz għal snin sħaħ. Il-konnessjoni ta 'tagħmir DWDM jew ROADM ġdid b'interfaces MTP/MPO ma' dawk il-frejms eżistenti teħtieġ tbegħid li jitkellem iż-żewġ lingwi tal-konnettur. L-assemblaġġ ta '8-core jimmaniġġa dan mingħajr cassette intermedju, u jiffranka 1U ta' spazju ta 'rack għal kull punt ta' konnessjoni.
Xandir u Trasport A/V
Faċilitajiet tax-xandir professjonali spiss jużaw fibra SC għat-trasport tal-vidjow mhux kompressat bejn l-istudjos u l-kmamar tal-kontroll. Meta żżid routers tal-vidjo bbażati fuq l-IP-b'portijiet QSFP, il-korda tat-tbegħid SC għal MTP/MPO tintegra tagħmir ġdid fl-impjant tal-fibra eżistenti b'mod nadif.
Ambjenti tat-Test u tal-Lab
Il-laboratorji tat-test tan-netwerk ħafna drabi jżommu taħlita ta 'tipi ta' konnettur fuq ġenerazzjonijiet differenti ta 'tagħmir. Korda tal-garża 8-qalba SC għal MTP/MPO tħalli lill-inġiniera jgħaqqdu bejn strumenti tat-test legacy b'portijiet SC u settijiet tat-test aktar ġodda b'ħafna fibri mingħajr kaċċa għal adapters.
Konsiderazzjonijiet dwar il-Kwalità tal-Konnettur u t-Telf tal-Inserzjoni
Il-baġits tat-telf tal-inserzjoni jissikkaw hekk kif il-veloċitajiet tal-link jiżdiedu. F'40G u 100G, kull għaxra ta 'decibel f'kull punt ta' konnessjoni jaffettwa l-marġni tal-link tiegħek. Konnetturi MTP standard ta' grad-tipikament spec għal Inqas minn jew ugwali għal 0.50 dB telf massimu ta' inserzjoni għal kull par imqabbda, filwaqt li konnetturi MTP elite/-baxxa telf ibaxxu dak għal Inqas minn jew ugwali għal 0.35 dB (0.15 dB tipiku). It-tarf SC tat-tbegħid għandu jżomm Inqas minn jew ugwali għal 0.30 dB għal kull konnettur.
Għal links eżiġenti multi-hops, tispeċifika konnetturi MTP ta'-telf baxx fuq il-Korda tal-garża tal-fibra multimode MTP/MPOtmiem huwa jiswa l-premium. Kull kejbil għandu jintbagħat b'dejta tat-test individwali - 3D verifika tal-interferometrija tal-ġeometrija tal-ferrule bħala minimu. Jekk il-fornitur tiegħek ma jistax jipprovdi dokumentazzjoni tat-test għal kull-cable, dik hija bandiera ħamra ta' min jinvestiga qabel ma timpenja ruħha għal ordni ta' xiri.
L-indafa tal-konnettur hija importanti daqs il-grad tal-konnettur. Ferrule ikkontaminat wieħed fuq konnettur MTP ta' 12-fibra jista' jżid 1–2 dB ta' telf żejjed madwar l-assemblaġġ kollu. It-tindif ta' rukkelli speċifiċi għall-MTP-dedikati għandhom ikunu tagħmir standard fi kwalunkwe faċilità li tuża kejbils b'ħafna fibri. ŻammaAdapters tal-fibra ottika MTP/MPOit-trab-limitat meta ma jintużax huwa vizzju sempliċi li jipprevjeni numru sorprendenti ta' sejħiet għas-soluzzjoni tal-problemi.
L-għażla bejn Cable tond, Cable Ovali, u Żigarella Bare
L-assemblaġġ ta '8-core SC għal MTP/MPO jiġi fi tliet għażliet ta' ġakketta, u l-għażla hija aktar dwar l-ambjent fiżiku tar-rotta tiegħek milli l-prestazzjoni tas-sinjal.
Kejbil tond (tipikament dijametru ta '3.0 mm, ġakketta LSZH jew PVC) huwa d-default għall-biċċa l-kbira tal-applikazzjonijiet taċ-ċentru tad-dejta. Hija rotot b'mod nadif permezz ta 'ċrieki ta' ġestjoni tal-kejbil standard u organizzaturi vertikali, u l-kostruzzjoni imħatteb tagħha timmaniġġja t-tqandil ripetut waqt iċ-ċaqliq, iż-żidiet u l-bidliet.
Cable ovali (ċatt) jaħdem tajjeb f'installazzjonijiet ta 'taħt l-art jew trejs tal-kejbil orizzontali stretti fejn l-għoli ta' stivar vertikali huwa limitat. Il-kejbil taż-żigarella vojta joffri densità massima għal żoni ta' garża ta' densità ultra-għolja- iżda jibdel id-durabilità mekkanika - huwa l-aktar adattat għal installazzjonijiet permanenti ġewwa cassettes jew patch panels fejn il-kejbil mhux se jiġi mfixkel ladarba jiġi mgħoddi.
Kif Qabbel ma' MTP-ma'-LC Breakout Cables
Il-konfigurazzjoni tat-tbegħid ħafna aktar komuni hija MTP għal LC, sempliċement minħabba li LC sar il-konnettur duplex dominanti fiċ-ċentri tad-dejta moderni. Allura għaliex kieku inti tilħaq għal tbegħid SC minflok? Il-kompatibbiltà mal-infrastruttura installata hija l-fattur deċiżiv. Jekk il-faċilità tiegħek diġà standardizzat fuq LC, m'hemm l-ebda vantaġġ għal tbegħid SC. Imma jekk il-konnetturi SC huma dak li hemm fil-ħajt, fil-patch panel, jew fuq it-tagħmir, il-L-interoperabbiltà tal-konnettur SC mas-sistemi MTP/MPO multi-fibrapermezz ta 'assemblaġġ ta' tbegħid hija l-iktar triq mgħaġġla għal bandwidth ogħla mingħajr re-cabling.
Il-konnetturi SC iżommu wkoll vantaġġi f'ċerti applikazzjonijiet: il-ferrule akbar ta '2.5 mm tagħhom jipprovdi ftit aktar erja tal-wiċċ għal kuntatt fiżiku, huma aktar faċli biex jimmaniġġaw b'idejn ingwanti f'ambjenti industrijali, u jibqgħu l-konnettur standard f'tagħmir FTTH OLT f'ħafna reġjuni.
Mistoqsijiet Frekwenti
Q: Nista 'Nuża SC 8-Core Biex MTP/MPO Patch Cord Għal Konnessjonijiet 100G?
A: Iva. Transceiver 100GBASE-SR4 QSFP28 juża erba' korsiji paralleli 25G fuq tmien fibri - eżattament dak li jipprovdi dan il-kejbil. Kull par SC duplex iġorr korsija waħda 25G. Għal applikazzjonijiet singlemode 100G PSM4, speċifika verżjoni OS2 tal-assemblaġġ.
Q: X'Tip ta' Polarità Għandi Ordna Għal Applikazzjonijiet ta' Transceiver QSFP +?
A: Il-polarità tat-Tip B (Metodu B) hija l-istandard għal konnessjonijiet diretti ta 'tbegħid QSFP. Iwettaq treġġigħ lura ta 'firxa sħiħa tal-fibra sabiex il-pożizzjonijiet tat-trażmissjoni fit-tarf tal-MTP jallinjaw mal-pożizzjonijiet tar-riċeviment fit-tarf tal-SC. Sakemm id-disinn tal-kejbils strutturat tiegħek ma jitlobx espliċitament għal Tip A jew Tip C, ordna Tip B.
Q: Għandi Bżonn Konnettur MTP Raġel jew Femminil fuq it-Tarf Multi-Fiber?
A: MTP femminili (mhux ippinnjat) hija l-konfigurazzjoni standard għall-konnessjoni ma 'transceivers QSFP u l-biċċa l-kbira tal-adapters tal-patch panel, li jużaw konnetturi maskili (pinnjati). Ordna mara sakemm id-dokumentazzjoni speċifika tat-tagħmir tiegħek ma tgħidx mod ieħor.
Q: Konnettur MTP 8-Fiber L-istess Bħal MPO Standard 12-Fiber?
A: MTP 8-fibra juża l-istess akkomodazzjoni fiżika tal-konnettur MPO-12 iżda jimla biss it-tmien pożizzjonijiet tal-fibra ta 'barra (1–4 u 9–12), u jħalli ċ-ċentru erba' pożizzjonijiet vojta. Huwa mekkanikament kompatibbli ma 'adapters MPO standard ta' 12-il fibra. Id-differenza ewlenija hija l-utilizzazzjoni tal-fibra - assemblaġġ ta '8 fibri jelimina l-erba' fibri mhux użati li joqogħdu skuri f'applikazzjoni QSFP.
Q: X'Klassifikazzjoni tal-ġakketta għandi bżonn għal installazzjonijiet tal-plenum?
A: Għal kejbils li jgħaddu minn spazji tal-immaniġġjar tal-arja-(fuq soqfa, taħt artijiet mgħollija f'żoni plen-rated), speċifika ġakketta OFNP (Optical Fiber Nonconductive Plenum). Għal risers vertikali bejn l-artijiet, OFNR (Riser) huwa biżżejjed. LSZH (Low Smoke Zero Halogen) huwa l-istandard għall-biċċa l-kbira tal-ambjenti internazzjonali taċ-ċentru tad-dejta u huwa meħtieġ f'ħafna installazzjonijiet Ewropej u Ażjatiċi. Il-kodiċi tal-bini lokali tiegħek jiddetta r-rekwiżit minimu.
