Miktub għall-installaturi tan-netwerk u timijiet ta 'akkwist, u ċċekkjat kontra l-istandard attwali tal-interface MPO (IEC 61754-7) u metodi ta' polarità TIA-568.3 sabiex tkun tista 'tivverifika l-punti tekniċi aktar milli teħodhom fuq il-fidi.
Adapter MPO jidher qisu coupler tal-plastik sempliċi, iżda ġewwa link tal-fibra ta'-densità għolja jagħmel xogħol wieħed kritiku: iżomm żewġ konnetturi MPO b'ħafna -fibra wiċċ imb'wiċċ sabiex kull qalba tal-fibra tkun tallinja mas-sieħeb tagħha fl-istess instant. F'ċentru tad-dejta fejn panel wieħed 1U jista 'jġorr mijiet ta' fibri, adapter tal-polarità -allinjat ħażin jew ħażin huwa d-differenza bejn rabta nadifa u sigħat ta 'traċċar ta' konnessjoni li tidher tajba iżda ma tgħaddix dawl.
Din il-gwida tispjega x'inhu adapter MPO, kif jaħdem fil-fatt, it-tipi li se tiltaqa' fuq datasheet (polarità, għadd ta' fibri, sess, u akkomodazzjoni), u pass--mod kif tagħżel it-tajjeb. Fejn huwa importanti, jindika l-interface u l-istandards tal-polarità sabiex tkun tista 'tikkonferma parti minflok ma taqta'.
X'inhu Adapter MPO?
Adapter MPO, xi kultant miktub bħala adapter MPO/MTP, huwa apparat ta' akkoppjar tal-fibra ottika mibni għal konnetturi MPO b'ħafna -fibra. Jirċievi konnettur wieħed minn kull naħa u jżommhom fl-orjentazzjoni korretta sabiex ringiela sħiħa ta 'fibri, kemm jekk 8, 12, 16, jew 24 minnhom, sħabhom flimkien permezz ta' interface kompatt wieħed.
B'differenza aadapter LC ta'-fibra waħda, li jgħaqqad żewġ fibri biss, adapter MPO jamministra firxa sħiħa, kultant żewġ ringieli f'munzelli. Dan huwa dak li jagħmilha s-sinsla ta' patching ta'-densità għolja, fejn l-ispazju tar-rack, il-fluss tal-arja, u r-rotot tal-kejbil huma kollha taħt pressjoni.

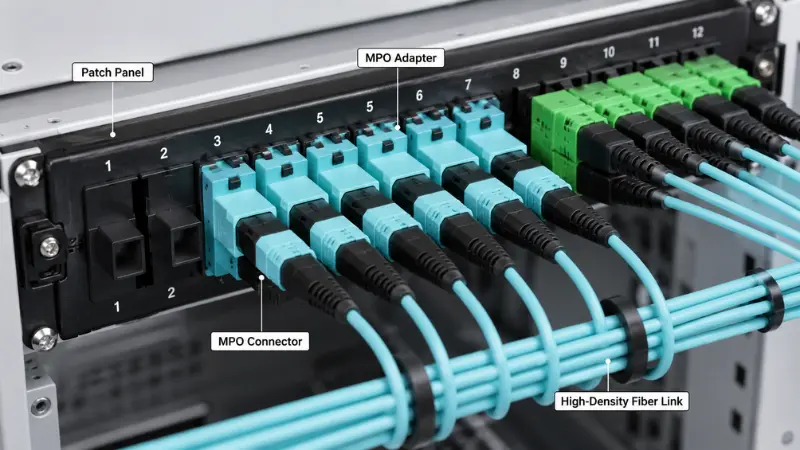

Tipikament issib adapters MPO f'patch panels taċ-ċentru tad-dejta u kasetts MPO, kejbils tas-sinsla u trunk, frejms ta 'distribuzzjoni ottika, u proġetti ta' migrazzjoni li jċaqalqu konnessjonijiet duplex 40G, 100G, jew 400G għal ottiċi paralleli.
Adapter MPO vs Konnettur MPO
Iż-żewġ termini jivvjaġġaw flimkien, iżda mhumiex l-istess parti. Il-konnettur huwa fuq il-kejbil; l-adapter huwa fil-pannell.
| Oġġett | Adapter MPO | Konnettur MPO |
|---|---|---|
| Funzjoni ewlenija | Koppji u tallinja żewġ konnetturi MPO | Jittemm ringiela ta 'fibri ottiċi |
| Fejn tpoġġi | Immuntat f'pannell, cassette, jew pjanċa tal-adapter | Imwaħħla mat-tarf ta’ zokk jew kejbil tal-garża |
| Xogħol ewlieni | Iżomm iż-żewġ konnetturi fl-orjentazzjoni t-tajba | Jġorr il-fibri u mates mal-konnettur oppost |
| X'għandek tiċċekkja | Polarità, orjentazzjoni ewlenija, stil ta 'akkomodazzjoni, għadd ta' fibra | Għadd tal-fibra, sess, grad tal-ferrule, lustrar, telf ta 'inserzjoni |
Fil-qosor, il-Konnettur MPOhija l-parti mwaħħla mal-kejbil, filwaqt li l-adapter huwa l-parti fil-pannell li tħalli żewġ konnetturi jingħaqdu b'mod korrett.
Kif jaħdem Adapter MPO?
Adapter MPO huwa gwida mekkanika, mhux komponent ottiku. Normalment ma fih l-ebda fibra tagħha stess. Meta timbotta konnettur minn kull naħa, l-akkomodazzjoni tal-adapter tiffissa l-orjentazzjoni tagħhom u żżomm il-pożizzjoni korretta tat-tgħammir sabiex iż-żewġ ferruli jkunu jistgħu jiltaqgħu sewwa.
Djar, ċavetta, u pinnijiet gwida
Kull konnettur MPO juża ferrule rettangolari b'ħafna -fibra (MT) b'ċavetta żgħira fuq naħa waħda tal-ġisem. Il-ftuħ tal-adapter huwa ffurmat għal dik iċ-ċavetta, għalhekk konnettur ipoġġi biss mod wieħed. L-allinjament fin, madankollu, ġej mill-ferrules infushom. F'par korrett, konnettur wieħed huwa pinnjat, jiġifieri raġel b'żewġ pinnijiet ta 'gwida, u l-ieħor huwa unpinned, jiġifieri mara b'żewġ toqob ta' gwida. Il-brilli jiżżerżqu fit-toqob u jirreġistraw iż-żewġ ferruli f'mikroni. Il-Dimensjonijiet tal-interface MPOli jiddefinixxu dan il-pin u gwida-ġeometrija tat-toqob għal plugs maskili u femminili huma stabbiliti fl-IEC 61754-7, u huwa għalhekk li konnetturi u adapters konformi minn produtturi differenti jistgħu jingħaqdu.
Il-ġeneru tal-konnettur mhuwiex fakultattiv
Minħabba li l-allinjament jiddependi fuq il-labar li jpoġġu ġo toqob, punt imqabbad li jaħdem jeħtieġ eżattament konnettur wieħed maskili u wieħed femminili. Żewġ irġiel mhux se joqogħdu, peress li m'hemm l-ebda toqob biex jieħdu l-brilli, u l-isfurzar tagħhom jista 'jagħmel ħsara lill-uċuħ tat-tarf. Żewġ nisa m'għandhom xejn biex jallinjawhom xejn. Allura qabel ma tordna, intraċċa s-sess tul ir-rabta kollha: jekk it-tronk tiegħek jinżel femminili, il-cassette jew il-korda tal-garża fuq in-naħa l-oħra trid iġġib il-brilli. L-adapter ma jistax jiffissa diskrepanza bejn is-sessi; iżomm biss dak kollu li tagħtih.
MPO Adapter Polarità u Orjentazzjoni Ewlenin Spjegati
Il-polarità hija l-parti tax-xogħol MPO li tipproduċi l-aktar żbalji fil-qasam, minħabba li l-partijiet jistgħu joqogħdu mekkanikament filwaqt li l-mogħdija ottika hija ħażina. F'rabta duplex fibra waħda tittrasmetti u l-oħra tirċievi. Madwar multi-fibra MPO li tittrasmetti-u-irċievi relazzjoni trid tibqa' ħajja għal kull trunk, cassette, u patch cord fil-kanal, għalhekk il-polarità hija proprjetà tal-link kollu, mhux ta 'xi adapter wieħed.
Tip A, Tip B, u Tip Ċ
TIA-568.3 jiddeskrivi tliet tipi ta 'polarità ta' firxa. Huma differenti fil-mod kif il-fibri huma mmappjati tarf sa tarf u fil-mod kif il-konnetturi huma mqabbda.
| Tip | Immappjar tal-fibra (fejn tinżel il-pożizzjoni 1) | Orjentazzjoni ewlenija | Fejn jaqbel |
|---|---|---|---|
| Tip A (dritta) | Pożizzjoni 1 sal-pożizzjoni 1 | Ċavetta-sa ċavetta-isfel | Kejbil strutturat ibbażat fuq kasett-; il-kanal jeħtieġ korda tal-garża flipped waħda |
| Tip B (maqlub) | Pożizzjoni 1 sa pożizzjoni 12 | Ċavetta-sa ċavetta-up | L-għażla komuni għall-ottika parallela diretta; l-istess kordi tal-garża jaħdmu fiż-żewġt itruf |
| Tip C (par-flipped) | Pożizzjoni 1 sa pożizzjoni 2, f'pari skambjati | Ċavetta-sa ċavetta-isfel | Xi sistemi duplex MPO-għal-LC |
It-tlieta huma validi u standards-konformi, u t-tlieta jilħqu l-istess għan li jittrasmettu fuq tarf biex jirċievi fuq l-ieħor. Il-qabda hija li mhumiex interoperabbli jekk tħallathom. Agħżel metodu wieħed għall-installazzjoni kollha u żommu konsistenti, minħabba li l-Metodi ta' polarità TIA-568.3huma interkambjabbli fir-riżultat iżda mhux meta kkombinati fl-istess kanal.
Qari taċ-ċavetta-'l fuq u ċ-ċavetta-'l isfel
Key-up tfisser it-tab taċ-ċavetta tal-konnettur tindika 'l fuq; ċavetta-isfel tfisser li tipponta 'l isfel. Biċ-ċavetta 'l fuq u t-tarf wiċċ lejk, il-pożizzjoni 1 tpoġġi fuq ix-xellug. Jekk żewġ konnetturi imqabbda jilħqux ċavetta-sa ċavetta-isfel jew ċavetta-sa ċavetta-up huwa eżattament dak li jiddeċiedi mappa dritta versus mapping maqlub, għalhekk fuq datasheet ir-relazzjoni ewlenija hija ħjiel dirett għat-tip tal-polarità. Nassa waħda ta 'min timmarka: il-pożizzjonijiet tar-rivers ireġġa' lura wkoll il-wiċċ tat-tarf angolat fuqKonnetturi APC singlemode, għalhekk it-Tip B normalment ikun konvenzjoni -pollakka ċatta b'ħafna modi. Jekk qed taħdem ma 'APC, ikkonferma l-lustrar u l-angolu qabel ma tassumi metodu.
Adapter MPO vs MTP: Huma l-istess?
Ħafna drabi tara partijiet bit-tikketta MPO/MTP u tistaqsi jekk tkunx qed tixtri żewġ affarijiet differenti. MTP hija trademark reġistrata tal-US Conec għall-konnettur MPO mtejjeb tiegħu stess, mibni għal tolleranzi aktar stretti b'ferrule li jżomm f'wiċċ l-ilma u morsa tal-pin tal-metall. B'definizzjoni anIl-konnettur MTP huwa kompletament konformi mal-istandard MPO, hekk MTP u ġeneriku MPO intermate. Fi kliem ċar, kull MTP huwa MPO, iżda mhux kull MPO huwa MTP.
Għal adapter, dan ifisser adapter MPO ta 'kwalità se jingħaqad MTP u konnetturi MPO ġeneriċi bl-istess mod; id-differenzi prattiċi fil-konsistenza tat-telf u t-tgħammir-durabilità taċ-ċiklu jgħixu l-aktar fil-konnettur, mhux fil-coupler. Meta speċifikazzjoni ta 'proġett tgħid MTP, ta' min iċċekkja jekk il-klijent ifisserx il-marka US Conec speċifikament jew hux qed juża l-kelma b'mod laxk għal kwalunkwe MPO, minħabba li dik id-distinzjoni waħda tbiddel il-prezz u l-provenjenza. Għal paragun aktar profond, ara tagħnagwida għall-fibra MPO u MTP.
Tipi ta 'Adapters MPO
Skont l-għadd tal-fibra: 8, 12, 16, u 24
Qabbel l-adapter mal-format tal-konnettur u l-applikazzjoni. Għadd komuni u fejn jidhru:
- 8 u 12 fibra:40G-SR4 u 100G-SR4 jużaw 8 fibri, ħafna drabi miżmuma ġewwa MPO ta' 12-fibra; singlemode 400G-DR4 juża wkoll 8 fibri f'MPO-12.
- 16 fibra:400G-SR8 u l-varjanti 800G jużaw 16-il fibra, bi 8 jittrasmettu u 8 jirċievu, f'MPO-16.
- 24 fibra:format ta' żewġ-ringieli għal densità għolja ħafna u xi links 100G-SR10 ta' legacy.
MPO-12 u MPO-16 mhumiex interkambjabbli. Huma differenti fil-wisa 'tal-ferrule u ċ-ċavetta, għalhekk il-ftuħ tal-adapter ivarja wkoll. Ikkonferma l-għadd kemm fuq il-konnettur kif ukoll fuq il-pannell qabel tixtri.Adapters MTP/MPO b'ħafna-għaddhuma disponibbli biex jissimplifikaw l-istokkjar, iżda l-adapter għad irid jaqbel mal-konnettur li qed tuża attwalment.
Singlemode vs multimode
Adapters MPO jiġu għat-tnejn. Singlemode (OS2) jaqbel ma' baġits itwal u telf ta' telf aktar stretti, filwaqt li l-multimode (OM3, OM4, OM5) jiddomina l-links ta' veloċità qasira-reach,-għola ġewwa ċ-ċentru tad-dejta. It-tip tal-fibra jsuq il-lustrar tal-konnettur u l-grad tal-prestazzjoni, u ħafna drabi l-kulur tad-djar. Jekk għadek tiddeċiedi dwar liema tuża, il-ħarsa ġenerali tagħna dwarsinglemode versus fibra multimodejistabbilixxi l-kompromessi-.
Kodiċi tal-kulur u akkomodazzjoni
Il-kulur huwa l-ewwel ħjiel utli. Aqua normalment is-sinjali OM3 jew OM4, magenta jew erika vjola ħafna drabi sinjal OM4, ġir aħdar sinjali OM5, u blu jew aħdar huwa komuni għal singlemode. Hija ħjiel, iżda, mhux garanzija, għaliex il-manifatturi jvarjaw u l-għażla UPC-versus-APC taffettwa wkoll il-kulur tal-ġisem. Aqra l-iskeda tad-dejta għat-tip tal-fibra, il-polarità u l-grad aktar milli tixtri fuq il-kulur tad-djar biss. Jekk id-deċiżjoni tal-kulur tiegħek verament tiddependi fuq il-ħġieġ, il-Familja multimode OM1 sa OM5jispjega kif il-gradi mapep għall-applikazzjonijiet.
Flanġ vs flanġ
Din hija deċiżjoni tal-panel-adattabbli aktar milli waħda ta' prestazzjoni.
| Aspett | Flanġ | Bla flank |
|---|---|---|
| Immuntar | Invita-imwaħħal ma' pannell tal-metall | Snap-fil-klipp, għodda-inqas |
| L-aħjar meta | ODF fissi jew patch panels, immaniġġjar itqal, ri{0}}patching frekwenti | Pannelli u cassettes modulari ta'-densità għolja, assemblaġġ veloċi |
| Trade-off | Żamma aktar b'saħħitha, aktar bil-mod biex jintramaw | Mgħaġġla biex jintramaw, iż-żamma tiddependi fuq il-qtugħ tal-pannell |
Jekk l-adapter jgħix f'qafas tal-metall fiss li jiġi mmaniġġjat ta 'spiss, il-flanġ huwa l-għażla aktar sigura. Jekk qed tippakkja pannell modulari dens u trid għodda-inqas assemblaġġ, bla flanġijiet normalment jirbaħ.
Fejn Jintużaw l-Adapters MPO?
Pjuttost milli telenka l-applikazzjonijiet, tgħin biex tħares lejn il-punt tal-konnessjoni u n-nota tal-għażla għal kull wieħed.
Ċentri tad-dejta.L-adapters tal-MPO joqogħdu f'patch panels, fuq wara tal-cassettes, u fit-trunk-to-trunk joins. Mogħdija tipika tgħaddi-għoliTrunk MPO jew cable tal-garżafuq panel, imbagħad tkisserha permezz ta 'cassettes għal portijiet LC duplex. In-nota tal-għażla: tqabbel it-tip ta 'polarità tal-cassette u l-orjentazzjoni taċ-ċavetta, jew it-tbegħid ma jippreservax jittrasmetti u jirċievi.
Telecom u ODF.Fil-frejms tad-distribuzzjoni ottika u r-rotot tal-uffiċċju ċentrali-, MPO jikkonsolida ħafna fibri f'pannelli kompatti. Jekk qed tagħżel bejn stili ta 'qafas, it-tqabbil tagħna ta'ODF kontra patch paneltkopri fejn kull wieħed.
Cassettes u breakout.Bosta cassettes jużaw adapters MPO fuq wara u LC fuq quddiem, u jibdlu trunk wieħed f'portijiet ta 'patching duplex. Għal skjeramenti mħallta, araLC kontra MTP/MPO għal densità għolja, u fejn an
8-core SC-to-MTP/MPO breakoutjagħmel sens.
Migrazzjoni ta'-veloċità għolja.Jiċċaqlaq minn duplex għal ottika parallela, il-kejbils MPO jissimplifikaw is-saff fiżiku. 400G-SR8, pereżempju, runs16-il fibra fuq MPO-16skond IEEE 802.3. Jekk qed tieħu pass 100G l-ewwel, tagħna
Gwida tal-kejbils 100Gjimxi permezz tal-għażliet.
Benefiċċji f'daqqa t'għajn
| Benefiċċju | Xi jfisser fil-prattika |
|---|---|
| Densità ogħla | Interface MPO waħda ġġorr 8 sa 24 fibra, u tnaqqas in-numru ta' couplers u adapters fir-rack |
| Ġestjoni aktar nadifa | Inqas punti ta 'konnessjoni jfisser inqas konġestjoni u fluss ta' arja aħjar |
| Installa aktar malajr | Il--bagolli u l-cassettes itterminati minn qabel-illustrar u splicing fuq is-sit |
| Titjib aktar faċli | Sinsla ta' MPO ippjanata tista' terġa'-dar għal cassettes, breakouts, jew diretti ottiċi paralleli aktar tard |
| Veloċità għolja-lesta | Tajjeb nattiv għal transceivers paralleli 40G, 100G, u 400G |
Kif Agħżel Adapter MPO: Qafas f'6 Passi?
Minflok taqbad skond il-forma, aħdem il-kanal fl-ordni:
- Ikkonferma t-tip tal-link.Hija konnessjoni diretta MPO-ma-MPO, jew kasetts ta' tmigħ ta' trunk MPO li jinfetħu għal LC?
- Ikkonferma l-interface tat-transceiver.Innota l-għadd tal-fibri u l-konnettur, pereżempju 100G-SR4 fi 8 fibri, jew 400G-SR8 f'16-il fibra u ħafna drabi APC.
- Ikkonferma l-għadd tal-fibra tat-tronk.MPO-8, 12, 16, jew 24; l-adapter irid jaqbel miegħu.
- Ikkonferma cassette versus dirett.Cassettes jistabbilixxu l-immappjar tal-polarità għalik. Rabta diretta timbotta l-polarità fuq it-tronk u l-kurduni tal-garża, sabiex iġorr ir-responsabbiltà lilek innifsek.
- Ikkonferma l-orjentazzjoni u l-akkomodazzjoni ewlenin.Ċavetta-sa ċavetta-isfel jew ċavetta-sa ċavetta-fuq għall-metodu tiegħek, u flanġ jew bla flanġ għall-pannell tiegħek.
- Ikkonferma l-baġit tat-telf u l-indafa.Agħżel il-grad ta' inserzjoni-telf li jeħtieġ il-baġit tal-link tiegħek, u ppjana li tispezzjona u tnaddaf qabel it-tgħammir.
Jekk il-passi 1 sa 5 iħalluk aktar minn għadd wieħed għall-istokk, adapter b'ħafna-format jista' jissimplifika l-ixkaffa, iżda biss wara li dawk il-passi jkunu fil-fatt issetiljati.
Eżempju: Għażla ta' Adapter għal Patch Panel taċ-Ċentru tad-Data
Ngħidu li qed tħoll trunk 24-fibra OM4 MPO fuq panel 1U u tkisserha għal LC duplex għal swiċċijiet 100G-SR4. Il-konnetturi tat-trunk huma femminili, u l-konnetturi tal-cassette MPO huma maskili, għalhekk adapter MPO standard jgħaqqadhom mingħajr kunflitt bejn is-sessi. Int standardizzajt fuq il-Metodu B, għalhekk il-cassettes u t-trunk huma tat-Tip B u l-konnetturi jilħqu ċ-ċave-sa ċavetta-l fuq; l-adapter sempliċiment irid jappoġġja dik l-orjentazzjoni u l-format tal-fiber-count li juża l-cassette. Inti tagħżel adapters mingħajr flanks minħabba li l-pannell huwa snap dens-fid-disinn, akkwa housing minħabba li l-fibra hija OM4, u grad ta 'telf baxx minħabba li l-kanal diġà jonfoq baġit fuq żewġ mates cassette. Qabel ma tagħmel patching, tispezzjona kull ferrule. Xejn minn dan mhu eżotiku, iżda aqbeż il-kontroll tal-polarità u l-pannell kollu jittrasmetti bil-kwiet fit-trażmissjoni.
Lista ta' Kontroll tal-Ispeċifikazzjoni tal-Adapter MPO għall-RFQ
Meta tibgħat talba għal kwotazzjoni, agħti lill-fornitur dawn id-dettalji sabiex il-parti t-tajba tintbagħat l-ewwel darba:
- Għadd tal-fibra: 8F, 12F, 16F, jew 24F
- Tip ta 'fibra: singlemode (OS2) jew multimode (OM3, OM4, OM5)
- Tip ta 'polarità: A, B, jew C
- Orjentazzjoni taċ-ċavetta: ċavetta-sa ċavetta-isfel, jew ċavetta-sa ċavetta-'l fuq
- Sess tal-konnettur użat fil-link
- Djar: flanged jew flangeless
- Kulur u materjal tad-djar
- Firxa tat-temperatura operattiva
- Inserzjoni-grad ta' telf jew link-mira tal-baġit
- Tappijiet tat-trab, u pjanċa tal-adapter jew kompatibilità tal-qtugħ tal-pannelli
- Konformità bħal RoHS, flimkien ma 'rapport tat-test
Dijagramma qasira tal-kejbils flimkien ma' din il-lista tneħħi l-biċċa l-kbira tal-parti lura-u-'il quddiem.
Spezzjona u Naddaf Qabel ma Tgħaqqad
Ferrule MPO jippakkja ħafna uċuħ tarf f'wiċċ wieħed, sabiex speck wieħed jista 'jneħħi aktar minn kanal wieħed. Fuq ferruli ta '16 u 24 fibra, il-varjazzjoni ta' l-għoli bejn il-fibri tagħmel it-tindif uniformi aktar diffiċli, u huwa għalhekk li r-regola hija li tispezzjona, tnaddaf, u mbagħad terġa 'tispezzjona. Il-kontaminazzjoni tidher bħala telf ta 'inserzjoni ogħla, riflessjoni ogħla, u rabtiet intermittenti li huma bil-mod biex jintraċċaw f'pannell dens. Uża għodda xierqa ta 'spezzjoni MPO u tindif u segwi l-ħosstmiem-prattika ta' spezzjoni tal-wiċċqabel kull mate. In-noti tagħna dwar
jimmaniġġjaw jumpers MPOikopri l--għall-{1}}kura minn jum li l-ewwel iżżomm l-uċuħ tarf nodfa.
Żbalji Komuni, u X'Iswew
- Injora l-polarità.Il-partijiet tajbin, iżda jittrasmettu artijiet fuq it-trażmissjoni. Ir-rabta hija skura, u titlef il-ħin biex traċċa konnessjoni li fiżikament tidher korretta.
- MPO u MTP jiġu trattati bħala identiċi fil-kwalità.It-tnejn mate, iżda t-telf u d-durabilità huma differenti. Jekk wieħed jassumi li l-parità tista' jonfoħ bil-kwiet baġit ta' rabta stretta.
- Xiri fuq il-kulur biss.Aqua ma jikkonfermax grad, polarità, jew lustrar. Id-datasheet tagħmel.
- Jinsa l-ġeneru.Żewġ konnetturi ippinnjati jew żewġ konnetturi mhux ippinnjati mhux se jallinjaw, u sfurzarhom jista 'jobrox l-uċuħ tat-tarf.
- Ebda pjan ta 'aġġornament.Adapter u bagoll magħżula għal-lum biss jistgħu ma jerġgħux lura fid-dar b'mod nadif għal 400G jew 800G aktar tard.
FAQ Dwar MPO Adapters
Q: X'jagħmel adapter MPO fil-fatt?
A: Jgħaqqad żewġ konnetturi MPO u jżommhom allinjati sabiex ringiela sħiħa ta 'fibri mates f'daqqa permezz ta' interface kompatt wieħed.
Q: L-adapter huwa l-istess bħall-konnettur?
A: Le Il-konnettur huwa mwaħħal mal-kejbil, u l-adapter huwa l-parti tal-akkoppjar fil-pannell li jħalli żewġ konnetturi jingħaqdu.
Q: Għandi nuża Tip A jew Tip B?
A: Jiddependi fuq il-kanal kollu. It-Tip B huwa komuni għall-ottika parallela diretta minħabba li l-istess kordi tal-garża jaħdmu fiż-żewġt itruf. It-Tip A huwa komuni fil-kejbils strutturati bbażati fuq cassette-. Iddeċiedi darba u żommha konsistenti tarf sa tarf.
Q: Jista' adapter wieħed iservi kemm MPO-12 kif ukoll MPO-24?
A: Le. Il-wisa 'tal-ferrule u ċ-ċavetta huma differenti, għalhekk il-ftuħ tal-adapter huwa speċifiku għall-għadd-. Xi adapters huma offruti f'diversi verżjonijiet ta 'għadd, iżda kull verżjoni xorta taqbel ma' format wieħed.
Q: Kif naqra ċavetta-fuq jew ċavetta-l isfel minn spec jew ritratt?
A: Sib it-tab taċ-ċavetta fuq il-korp tal-konnettur. Jekk żewġ konnetturi imqabbdin jiltaqgħux-sa-isfel jew 'il fuq-sa-'l fuq jgħidlek mapping dritt versus maqlub, li jorbot direttament mat-tip ta' polarità.
Q: L-adapters singlemode u multimode huma biss kuluri differenti?
A: Le. Tip ta 'fibra jaffettwa lustrar, grad, u tolleranzi, mhux biss kulur. Ikkonferma l-ispeċifikazzjoni sħiħa.
Q: Liema adapter MPO għandi bżonn għal 400G jew 800G?
A: Dawk l-ottiki paralleli jużaw 16-fibra MPO-16, ta 'spiss ma' APC. Qabbel l-adapter għal dak l-għadd u ċ-ċavetta.
Q: Kif inkun naf li l-adapter tal-fornitur huwa tajjeb?
A: Staqsi għal tip ta' fibra, polarità, sess, akkomodazzjoni, grad ta' inserzjoni-telf, u rapport tat-test, imbagħad iċċekkja li tgħaqqad u tilħaq il-baġit tal-link tiegħek.
Q: X'għandi tordna flimkien mal-adapters?
A: Normalment kejbils tat-tronk u tal-garża, cassettes, pjanċa jew pannell tal-adapter, u brieret tat-trab, kollha mqabbla mal-istess polarità u skema ewlenija.
Konklużjoni
Adapter MPO huwa parti żgħira b'biċċa xogħol ta' daqs kbir: iżżomm żewġ konnetturi multi-fiber allinjati sabiex il-link jaħdem l-ewwel darba. Ikseb l-għadd tal-fibra, il-polarità, is-sess, it-tip tal-fibra u d-djar id-dritt, u kkonfermahom kontra l-istandards tal-interface u tal-polarità aktar milli jixtru fuq id-dehra. Jekk qed teskludi proġett MPO/MTP, ibgħat lill-fornitur tiegħek l-għadd tal-fibra, it-tip tal-polarità, l-orjentazzjoni taċ-ċavetta, l-istil tad-djar, u dijagramma tal-kejbils bil-quddiem. Dik hija l-iktar triq mgħaġġla lejn il-leminadapter MPOu l-assemblaġġi tal-kejbil li jaqblu għan-netwerk tiegħek.
