Strand tal-fibra waħda jew tnejn - dik hija d-differenza ewlenija bejn kejbils tal-fibra ottika simplex u duplex. Iżda l-għażla bejniethom tifforma aktar minn sempliċi ispiża materjali. Jiddetermina d-densità tal-patch panel tiegħek, l-ispeċifikazzjoni ta 'kull corda tal-garża fil-ġirja, u - bl-aktar mod kritiku - jekk l-arkitettura fiżika tal-link kollu tiegħek taqbilx fil-fatt ma' dak li jitlob in-netwerk. Hawn -paragun ta' referenza malajr, u jekk għandek bżonn l-istampa sħiħa, kompli aqra.
Cable tal-Fiber Optic Simplex: Strand wieħed, Direzzjoni waħda
Kejbil tal-fibra ottika simplex għandu linja waħda ta 'fibra tal-ħġieġ jew tal-plastik ġewwa ġakketta protettiva waħda. Huwa jġorr id-dejta f'direzzjoni waħda - mis-sors għar-riċevitur, punt sħiħ. L-ebda mogħdija tar-ritorn, l-ebda konversazzjoni b'żewġ-direzzjonijiet.
Dak id-disinn ta'-mod wieħed jgħodd għal sett speċifiku ta' impjiegi. Is-sorveljanza CCTV hija l-eżempju klassiku: il-kamera taqbad il-vidjo u timbotta l-fluss għal unità ta 'reġistrazzjoni. Ir-reġistratur qatt ma jeħtieġ li jibgħat data lura lill-kamera fuq dik l-istess fibra. Netwerks tas-sensuri industrijali joperaw bl-istess mod - sonda tat-temperatura f'fabbrika tibgħat qari lil dashboard tal-kontroll, u d-daxxbord m'għandu l-ebda raġuni biex jitkellem lura.
Kejbils Simplex imexxu wkoll infrastruttura tax-xandir. Fil-produzzjoni tat-televiżjoni, kamera tittrażmetti l-għalf tagħha lil unità ċentrali tax-xandir permezz ta 'link tal-fibra simplex. Tagħmir ta' l-immaġini mediċi - sistemi ta' endoskopija, ċerti magni tar-raġġi X-- jiddependu fuq l-istess approċċ unidirezzjonali. L-apparat tal-immaġini jispara dejta b'-riżoluzzjoni għolja lejn stazzjon tal-ipproċessar, u dik hija l-mogħdija tad-dejta kollha.
Min-naħa fiżika, il-fibra simplex hija eħfef u tieħu inqas spazju ta 'trej. Fergħa waħda mitmuma b'Konnettur tal-fibra ottika SCjew il-konnettur FC huwa mgħaġġel biex jiġi installat u faċli biex issolvi l-problemi. Fibra waħda, allinjament wieħed, punt ta' falliment potenzjali wieħed - u dik is-sempliċità għandha valur reali fi skjeramenti ta' sensuri fuq-skala kbira fejn qed tmexxi mijiet ta' links individwali.
Kejbil tal-Fiber Optic Duplex: Komunikazzjoni b'żewġ -Modi
Kejbil tal-fibra ottika duplex jgħaqqad żewġ linji tal-fibra flimkien f'konfigurazzjoni ta 'zipcord - żewġ linji ħdejn xulxin, magħquda bi strixxa rqiqa ta' materjal tal-ġakketta. Il-pumi tal-fergħa waħda jittrasmettu (TX), il-manki l-oħra jirċievu (RX), għalhekk kejbil wieħed jagħti komunikazzjoni bidirezzjonali sħiħa.
Aħseb dwar x'jiġri ġewwa ċentru tad-dejta. Server jitkellem ma' swiċċ - It-talbiet joħorġu, ir-risponsi jerġgħu lura, u ż-żewġ direzzjonijiet jibqgħu okkupati fl-istess ħin. Swiċċijiet ta 'l-art jitmexxew f'sinsla ewlenija, u kull wieħed minn dawk l-uplinks iġorr it-traffiku fiż-żewġ naħat. Dik mhix koinċidenza; huwa kif jaħdmu l-protokolli. Ethernet, Fibre Channel, SONET - kollha jassumu mogħdija simultanja ta' tibgħat-u-riċeviment. Il-fibra duplex teżisti minħabba li n-netwerking modern ma jdumx.
Operazzjoni sħiħa-duplex tfisser iż-żewġ linji jibqgħu attivi simultanjament. Stazzjon tax-xogħol jispara talba lil server fuq linja waħda filwaqt li s-server jimbotta rispons lura fuq l-oħra. L-ebda stennija, l-ebda dawra-, l-ebda bandwidth moħli. Dan huwa differenti minn half-duplex, fejn id-dejta tivvjaġġa ż-żewġ direzzjonijiet iżda direzzjoni waħda biss kull darba - il-mudell walkie-talkie, fejn iżżomm il-buttuna talk u l-persuna l-oħra tistenna.
Il-kurduni tal-garża duplex huma mitmuma b'konnetturi paired. AnKorda tal-garża LC-għal-LC duplexhuwa l-assemblaġġ tal-kejbil l-aktar użat fiċ-ċentri tad-dejta llum, grazzi għall-ferrule kompatt ta '1.25mm tal-konnettur LC u l-kompatibilità diretta ma' transceivers SFP u SFP +.
Uniku-Modalità vs Multimodalità
Kemm il-kejbils tal-fibra ottika simplex kif ukoll dawk duplex jiġu f'verżjonijiet single-mode u multimode. Din l-għażla tiddetermina d-distanza u l-bandwidth, għalhekk ta 'min jifhem b'mod ċar.

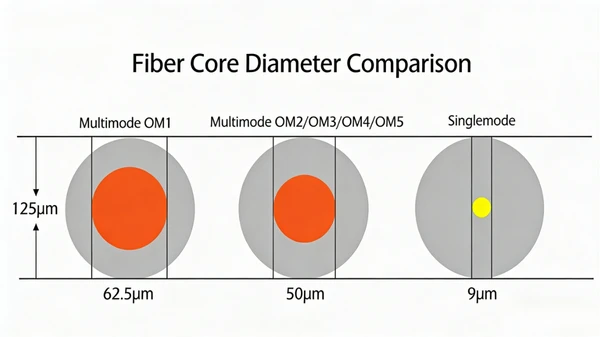

Il-fibra b'modalità waħda-għandha dijametru tal-qalba ta' 8 sa 10 mikroni u ġġorr raġġ wieħed tad-dawl. Dik il-qalba stretta telimina t-tixrid modali, li jżomm is-sinjal nadif fuq distanzi twal - qed nitkellmu kilometri, mhux metri. Kejbils simplex u duplex ta'-modalità unika huma l-istandard għas-sinsla tat-telekomunikazzjoni, netwerks taż-żona tal-metro, u kwalunkwe link fuq ftit kilometri. L-ispiża tpoġġi ogħla minħabba li transceivers ta'-modalità waħda jużaw sorsi tad-dawl tal-lejżer aktar milli l-LEDs irħas f'sistemi multimode.
Il-fibra multimode tmexxi qalba akbar - 50 jew 62.5 mikron - u tħalli diversi modi tad-dawl jivvjaġġaw simultanjament. Li jagħti bandwidth qawwi fuq ġirjiet qosra, iżda s-sinjal jiddegrada aktar malajr minħabba li dawk il-mogħdijiet tad-dawl multipli jolqtu lir-riċevitur f'ħinijiet kemmxejn differenti. Id-dispersjoni modali tillimita distanzi multimodali effettivi f'300 sa 550 metru għal links 10G, skont il-grad tal-kejbil OM3 jew OM4. Għan-netwerks tal-kampus, intra-links tal-bini, u runs qosra taċ-ċentru tad-dejta, il-fibra duplex multimode hija l-għażla kost-effettiva.
Fejn dawn il-kejbils jispiċċaw f'punti ta' distribuzzjoni, sew-speċifikatkaxxa terminali tal-fibra ottikaiżomm il-punti splice organizzati u protetti. Dak id-dettall jiffranka sigħat ta' soluzzjoni tal-problemi meta tkun qed tmur wara rabta problematika xhur wara l-installazzjoni.
Kejbils tal-Fiber Optic Simplex vs Duplex
L-ispiża hija l-ewwel ħaġa li nistaqsu dwarha. Cable Simplex juża linja waħda tal-fibra u konnettur wieħed għal kull tarf - inqas materjal, prezz aktar baxx għal kull ġirja. Meta nkunu qed niġbdu mijiet ta' għalf tas-sensuri minn faċilità industrijali jew wajers netwerk CCTV ta' bini-wisa', l-iffrankar għal kull-ġirja jinġabar malajr. Il-kejbil duplex jiswa aktar minħabba t-tieni linja u konnetturi addizzjonali, iżda jagħti kapaċità bidirezzjonali li simplex ma tistax tirreplika.
L-installazzjoni hija t-tieni mistoqsija. Kejbils Simplex huma irqaq, aktar flessibbli, u aktar faċli biex jgħaddu minn kondjuwit issikkat. Kejbils duplex jimxu usa 'minħabba l-kostruzzjoni zipcord, li toħloq restrizzjonijiet fil-pannelli tal-garża ta'-densità għolja. Imma hawn il-kompromess: kejbils duplex jeliminaw il-ħtieġa li jimmaniġġjaw żewġ ġirjiet simplex separati meta l-proġett jeħtieġ komunikazzjoni bidirezzjonali. F'ambjenti ta 'netwerking, kejbil duplex wieħed huwa aktar nadif minn żewġ kejbils simplex mgħoddija lejn l-istess destinazzjoni.
Il-kapaċità tal-bandwidth tiffavorixxi duplex fi kwalunkwe kuntest tan-netwerking. Fluss simultanju ta' data b'żewġ-direzzjonijiet ifisser li l-kapaċità sħiħa tal-link tiegħek taħdem fiż-żewġ direzzjonijiet f'daqqa. Link simplex jiddedika bandwidth kollu għal direzzjoni waħda - effiċjenti għall-feeds tas-sensuri u x-xandir, iżda ma tappoġġjax iċ-ċiklu ta' tibgħat-u-riċeviment li jeħtieġ in-netwerking tal-IP.
Il-kompatibilità tal-konnettur hija identika fiż-żewġ tipi. L-istessadapters tal-fibra ottikali jingħaqdu l-konnessjonijiet SC-ma-SC jew LC-ma-LC jaħdmu ma' assemblaġġi simplex u duplex b'mod interkambjabbli. Żewġ kejbils simplex jistgħu jissostitwixxu kejbil duplex wieħed, u l-maqlub jgħodd. Fil-prattika, duplex huwa preferut għall-konnessjonijiet tan-netwerk minħabba li jżomm il-ġestjoni tal-kejbils aktar nadifa.
Fejn Uża Kejbils Simplex Fiber Optic
Il-fibra Simplex tappartjeni f'kull applikazzjoni fejn id-dejta tiċċirkola f'direzzjoni waħda mis-sors għar-riċevitur: sistemi ta' sorveljanza CCTV u vidjo, sensuri ta' awtomazzjoni industrijali u netwerks ta' monitoraġġ tal-IoT, distribuzzjoni tas-sinjali tax-xandir (bħal kamera-għa-feeds tal-faċilità tal-produzzjoni), trażmissjoni tad-dejta tal-immaġini mediċi (bħal endoskopju-għal-għal{3}relajs għal kull stazzjon ta' konnessjonijiet), proċessi ta' relajs u relajs għal kull stazzjon{3} sistemi ta' skoperta.
F'dawn ix-xenarji kollha, l-apparat tas-sors jiġġenera data u l-apparat li jirċievi jikkonsmaha. L-ebda kanal ta 'ritorn ma jeżisti fid-disinn tal-applikazzjoni, għalhekk it-tħaddim tal-kejbil duplex iżid l-ispiża mingħajr ma żżid il-funzjoni.
Fejn Uża Kejbils tal-Fiber Optic Duplex
Il-fibra duplex tmur kullimkien fejn isseħħ komunikazzjoni bidirezzjonali - li tkopri l-maġġoranza assoluta tal-infrastruttura tan-netwerk. Konnessjonijiet tas-sinsla tal-LAN bejn swiċċijiet u routers, server-għal-swiċċ links f'ċentri tad-dejta, konnessjonijiet WAN bejn bini, fibra-għa-l--skjerament tal-iskrivanija għal stazzjonijiet tax-xogħol ta'-bandwidth għoli, u konnessjonijiet għal modems tal-fibra u konvertituri tal-fibre tal-midja kollha jaħdmu fuq il-fibre duplex. Jekk l-apparat fuq kull tarf kemm jibgħat kif ukoll jirċievi data - u li jiddeskrivi kull biċċa tagħmir tan-netwerking mibnija fl-aħħar għoxrin sena - duplex huwa l-kejbil li għandu jiġi speċifikat.
Żvilupp wieħed ta' min ikun jaf dwaru: transceivers BiDi (bidirezzjonali) jiksbu komunikazzjoni f'żewġ-direzzjonijiet fuq linja waħda ta' fibra billi jużaw wavelengths differenti għat-trażmissjoni u r-riċeviment. Transceivers BiDi flimkien ma 'kejbils simplex inaqqsu l-għadd tal-fibra f'netwerks tal-metro u ta' aċċess fejn l-ispazju tal-kanal huwa strett. L-approċċ jeħtieġ transceivers ta' wavelength-speċifiċi fiż-żewġt itruf, għalhekk hija soluzzjoni mmirata aktar milli sostituzzjoni ġenerali għal duplex.
Kif Agħżel il-Cable tal-Fiber Optic it-Tajjeb għall-Applikazzjoni Tiegħek
Id-deċiżjoni tinżel għal mistoqsija waħda: il-link iġġorr id-dejta f'direzzjoni waħda, jew tnejn? Direzzjoni waħda - sensor li jitma' dashboard, kamera li jitma' recorder - tfisser simplex. Żewġ direzzjonijiet - kwalunkwe konnessjoni tan-netwerk - tfisser duplex.
Lil hinn minn dan, tinjorax il-kwalità tat-terminazzjoni. A nadif, illustrat sewkonnettur veloċi tal-fibra ottikafuq kull tip ta 'kejbil jegħleb kejbil premium mitmum ħażin kull darba. L-aħjar kejbil fis-suq mhux se jiffranka rabta b'wiċċ tat-tarf maħmuġ jew allinjat ħażin.
Għall-biċċa l-kbira tal-bini tan-netwerk, taħlita taż-żewġ tipi ta 'kejbil tagħmel sens. Mexxi duplex għal konnessjonijiet tan-netwerk attivi. Uża simplex għal monitoraġġ dedikat, sensorju, u għalf tax-xandir. It-tqabbil tat-tip tal-kejbil mal-fluss tad-dejta attwali - minflok ma jonqos għal duplex fuq kull ġirja - iżżomm l-ispejjeż tal-materjal ikkontrollati u l-mogħdijiet tal-kejbils maniġġabbli mingħajr ma jċedu l-ebda prestazzjoni fejn jgħodd.
