Installazzjoni ta 'kejbil tal-fibra ottika fuq ġewwa u barra

Evolux Fiber Team · Frar 2026 · 10 min qari

L-installazzjoni tal-fibra ottika hija pass kritiku fil-bini ta' netwerks ta'-prestazzjoni għolja. L-għażla tal-kejbil it-tajjeb tiżgura trażmissjoni effiċjenti tad-dejta, lonġevità, u durabilità f'ambjenti differenti. Din il-gwida tkopri kejbil tal-fibra ottika ta 'ġewwa u installazzjoni ta' kejbil tal-fibra ottika ta 'barra, b'pariri prattiċi għal kull xenarju.

Ġdid għall-fibra ottika? Forsi trid tiċċekkja tagħnaBażi tal-konnettur tal-fibra ottikal-ewwel.

Tipi ta 'Fiber Optic Cable skond l-Applikazzjoni

Kejbils tal-fibra ottika huma kategorizzati abbażi tal-ambjent tal-iskjerament tagħhom: ġewwa u barra. Kull tip huwa ddisinjat b'karatteristiċi speċifiċi biex jimmaniġġa kundizzjonijiet differenti.

Kejbils tal-Fiber Optic fuq ġewwa

Kejbils tal-fibra ottika fuq ġewwa huma komunement użati fil-bini, uffiċċji, u ċentri tad-dejta. Dawn il-kejbils huma flessibbli, ħfief, u ddisinjati b'materjali reżistenti għan-nar-biex jissodisfaw il-kodiċijiet tas-sigurtà. Jesperjenzaw inqas stress ambjentali minn kejbils ta 'barra iżda għandhom jikkonformaw ma' standards stretti ta 'sigurtà tan-nirien.

Il-klassifikazzjoni tan-nar hija importanti aktar milli jirrealizzaw ħafna nies. F'nar ta 'bini, il-ġakketta tal-kejbil ħażina tista' tirrilaxxa dħaħen tossiċi jew tifrex fjammi minn spazji għall-immaniġġjar tal-arja. Skont l-Artikolu 770 tal-NEC (Kodiċi Elettriku Nazzjonali), hawn dak li trid tkun taf dwar il-klassifikazzjonijiet:

L-użu tal-klassifikazzjoni ħażina mhuwiex biss ksur tal-kodiċi. Rajna installaturi jmexxu kejbil OFNR permezz ta 'spazji plenum biex jiffrankaw ftit ċenteżmi kull sieq. L-ispettur tal-bini jaqbadha, kollox jinqala' u jerġa' jsir bil-kejbil xieraq. L-"iffrankar" jiswa madwar 10x aktar fl-aħħar.

Kejbils tal-Fiber Optic ta 'barra

Kejbils ta' barra jiffaċċjaw sett kompletament differenti ta' sfidi-t-tibdil fit-temperatura minn -40 grad sa +70 grad , infiltrazzjoni ta' umdità, degradazzjoni UV, stress fiżiku, u xi kultant annimali gerriema li jomogħdu l-ġakketta. Dawn il-kejbils huma mibnija aktar iebsa bi ġkieket armati u materjali li jimblukkaw l-ilma.

Kejbils tal-Fibra taħt l-art

Dawn il-kejbils jinġibdu minn kondjuwiti midfuna minn 1 sa 2 metri fond. Il-kondjuwit jipprovdi protezzjoni fiżika, iżda l-umdità xorta tidħol maż-żmien-huwa għalhekk li l-kejbils taħt l-art jeħtieġu l-ilma-ġel li jimblokka jew niexef-block tejp ġewwa. Ġkieket kompatibbli mal-lubrikant-jgħinu biex titnaqqas il-frizzjoni waqt ġbid fit-tul mis-sistema tal-kondjuwit.

Kejbils midfuna diretti

B'differenza mill-kejbils taħt l-art, kejbils midfuna diretti jidħlu fl-art mingħajr kondjuwits. Jeħtieġu armatura rinfurzata-azzar korrugat jew tejp tal-aluminju- biex jimmaniġġjaw il-pressjoni tal-ħamrija u l-ħsara lill-annimali gerriema. offerti EvoluxKejbils armatibi protezzjoni msaħħa ddisinjata speċifikament għal applikazzjonijiet ta 'dfin dirett.

Kejbils tal-Ajru

Kejbils tal-ajru jiddendlu bejn l-arbli jew iwaħħlu mal-bini. Huma protetti minn perikli taħt l-art iżda minflok jiffaċċjaw tagħbija tar-riħ, akkumulazzjoni tas-silġ, u espożizzjoni kostanti għall-UV. Disinji li jsostnu waħedhom-b'wajer tal-messaġġier tal-azzar mibni- huma standard-il-messaġġier iġorr il-piż tal-kejbil filwaqt li l-fibri ottiċi jibqgħu protetti ġewwa.

Kejbils taħt il-baħar

Għall-iskjerament taħt l-ilma fi xmajjar, lagi, jew żoni kostali, il-kejbils jeħtieġu reżistenza superjuri għall-ilma. Ħafna jużaw barrieri multipli: tubi mimlijin bil-ġel-, tejps li jintefħu bl-ilma-, u kostruzzjoni ssiġillata ermetikament. L-armatura tqila tipproteġi kontra l-attakki tal-ankri.

-Ippjanar ta' Qabel l-Installazzjoni

Hawn xi ħaġa li ħafna mill-gwidi ma jenfasizzawx biżżejjed: l-ippjanar jipprevjeni madwar 95% tal-problemi ta 'installazzjoni. Mhux kwistjonijiet ta' teknika-kwistjonijiet ta' ppjanar. Xi ħadd nesa jiċċekkja jekk il-kondjuwit eżistenti kienx diġà mimli. Xi ħadd ma rrealizzax li kien meħtieġ permess għall-qsim tat-triq. Xi ħadd ordna cable 20 metru qasir.

Qabel ma tordna xi ħaġa, imxi r-rotta kollha u ddokumenta:

Distanza totali- ikejjelha, tistmax. Żid 10-15% għal varjazzjonijiet ta 'slack u routing.

Ostakli- ħitan, soqfa, utilitajiet eżistenti, qsim tat-toroq

Kundizzjonijiet ambjentali- se jkun espost għal temperatura estrema? Umdità? Kimiċi?

Infrastruttura eżistenti- tista' tuża kondjuwits eżistenti, trejs tal-kejbils, jew mogħdijiet?

Permessi meħtieġa- permessi ta' tħaffir, permessi ta' bini, ftehimiet ta'-mogħdija-

Għal xogħol barra, ċempel811(fl-Istati Uniti) biex jinstabu utilitajiet eżistenti taħt l-art qabel kwalunkwe tħaffir. Dan huwa legalment meħtieġ, u li tolqot linja tal-gass jew kejbil tad-dawl toħloq problemi serji.

L-Aħjar Prattiki għall-Installazzjoni tal-Fiber Optic

Kejbils tal-fibra joffru vantaġġi kbar-bandwidth għoli, telf baxx, immunità għal interferenza elettromanjetika. Iżda dawn il-benefiċċji jidhru biss meta l-installazzjoni ssir sew. Hawn pariri mmirati għal xenarji ta' installazzjoni differenti.

Installazzjoni tal-Fiber Optic fuq ġewwa

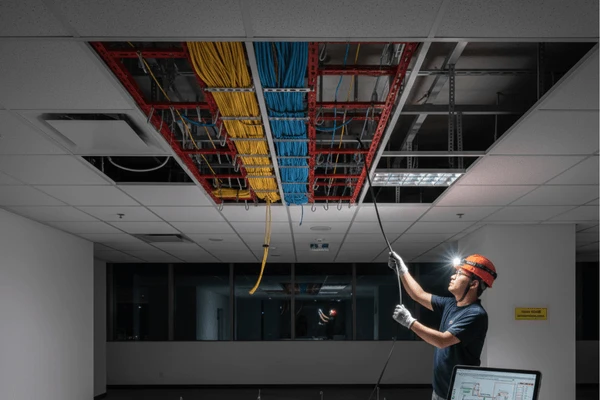

Stallazzjonijiet ta' Saqaf u Art Mgħollija

Is-soqfa tal-waqgħa u l-artijiet mgħollija huma probabbilment l-aktar postijiet faċli biex titħaddem il-fibra. Il-pannelli tas-saqaf normalment jistgħu jiġu mbuttati 'l fuq u mċaqalqa, u jagħtuk aċċess għall-kejbils tar-rotta hawn fuq. Il-madum tal-paviment mgħolli jittella 'l barra bl-istess mod.

Kejbils f'dawn l-ispazji għandhom ikunu sostnuti u organizzati tajjeb-. Uża trejs, J-snanar, jew ċineg tal-velkro-spazjati madwar 4 sa 5 piedi 'l bogħod minn xulxin fuq ġirjiet dritti, b'appoġġi żejda fil-bidliet fid-direzzjoni.

Ħaġa waħda n-nies jinsew: waħħal l-appoġġi mal-istruttura tal-bini, mhux il-gradilja tas-saqaf. Il-gradilja hija ddisinjata biss biex iżżomm il-piż tal-madum. Rajna sezzjonijiet tas-saqaf jinżlu meta wisq kejbils twaħħlu mal-grilja maż-żmien. Ma jseħħx immedjatament-jieħu xhur jew snin ta' piż akkumulat-imma meta jmur, joħroġ dak kollu ta' taħt.

Ftit affarijiet oħra li għandek toqgħod attent għalihom fl-installazzjonijiet tas-saqaf:

Tpoġġix kejbils direttament fuq il-madum tas-saqaf. Huma ser sag u eventwalment jaqgħu.

M'għandekx ċinch ir-rabtiet zip issikkati wisq. Joħloq punti ta 'tensjoni li jikkawżaw problemi aktar tard. Iċ-ċineg tal-velkro jaħdmu aħjar.

Żomm il-fibra separata mill-kejbils tal-enerġija b'mill-inqas 12-il pulzier. Il-fibra hija immuni għall-interferenza, iżda l-kejbils tal-enerġija jiġġeneraw is-sħana.

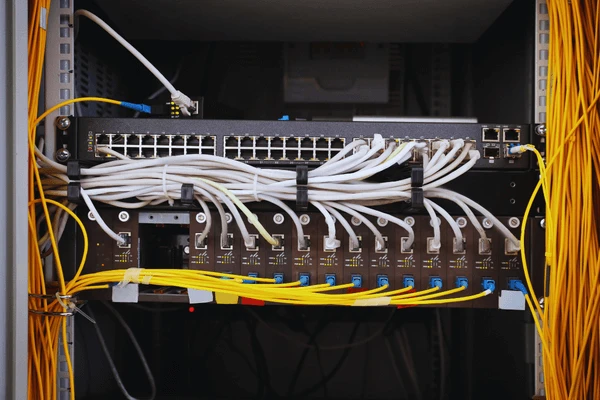

Fl--Installazzjonijiet tal-Kabinett

Kejbils ġewwa l-kabinetti tar-rack jeħtieġ li jiġu organizzati. L-ixtillieri messy jikkawżaw problemi reali-aktar diffiċli biex issolvi l-problemi, aktar faċli biex tiskonnettja xi ħaġa aċċidentalment, ħmar il-lejl biex tagħmel bidliet aktar tard.

Użupannelli tal-garża tal-fibragħal punti ta’ terminazzjoni nodfa. Irrodd il-kejbils permezz ta 'maniġers tal-kejbil vertikali u orizzontali aktar milli tħallihom drape fuq it-tagħmir. Żomm il-kejbils tal-fibra u tal-enerġija fuq naħat opposti tar-rack.

Dejjem ħalli l-loops tas-servizz-kejbil żejjed imkebbib għal użu fil-futur. Mingħajr slack, anki tagħmir li jiċċaqlaq ftit pulzieri jista 'jeħtieġ li jinġibdu kejbils ġodda.

Installazzjonijiet Riser

Il-kejbils vertikali bejn l-artijiet huma delikati minħabba l-piż tal-kejbil. Il-kejbil innifsu jista 'jiġġebbed maż-żmien jekk mhux appoġġjat sew.

Uża l-minimu tal-kejbil nominali OFNR-għall-risers-OFNP jekk ir-riser jgħaqqad mal-ispazji tal-plenum. Kejbils ta' appoġġ f'intervalli regolari bl-użu ta' klampi b'fibra-ratati. Klampi tal-metall regolari jistgħu jfarrak il-fibra jekk issikkati żżejjed.

Hawn ponta li tiffranka ħafna sforz: ibda mill-aħħar sular u iġbed 'l isfel, mhux 'il fuq. Il-ġbid tal-kejbil 'il fuq tiġġieled il-gravità fit-triq kollha, u t-tagħbija tiżdied ma' kull metru li tiġbed. Li tiġbed 'l isfel ħalli l-gravità tgħin minflok tiġġieled miegħek.

Forsi l-proċeduri tal-immaniġġjar minn manifatturi differenti tal-kejbil ivarjaw xi ftit. Allura iċċekkja d-datasheet tal-kejbil għal żieda vertikali massima mingħajr appoġġ, u l-ewwel segwi l-istruzzjonijiet tagħhom.

Installazzjoni tal-Fiber Optic fuq barra

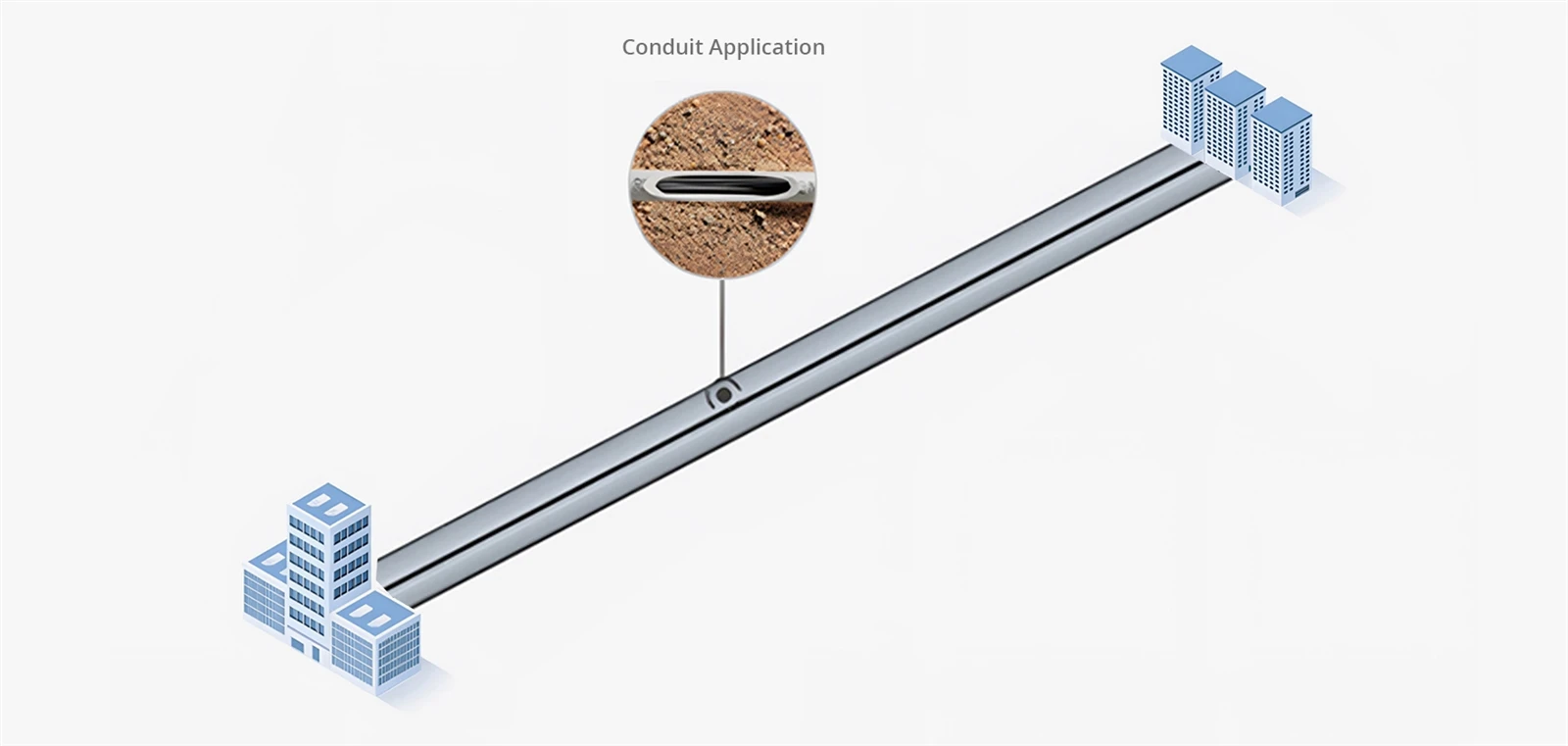

Installazzjoni tal-kondut

Il-kondut jagħti protezzjoni tajba fit-tul-għall-kejbils ta' barra, iżda ladarba jkun installat, li tagħmel bidliet huwa diffiċli u għali. Ippjana r-rotta bir-reqqa bil-quddiem.

Meta tiġbed il-kejbil mill-kondjuwit, żomm il-punti ta 'transizzjoni kollha bla xkiel. F'kaxxi tal-junction u handholes, tħallix kejbils jistrieħu fuq truf li jaqtgħu-żid biċċa qasira ta' kondjuwit flessibbli jew innerduct biex tiggwida l-kejbil madwar il-kantunieri. Il-kaxex tal-ġibda jkissru ġirjiet twal f'segmenti maniġġabbli u jagħtuk aċċess għal xogħol futur.

Dejjem poġġi ħabel tal-ġibda fil-kondjuwit waqt l-installazzjoni. Ikollok bżonnha aktar tard. Uża fibra-lubrikant kompatibbli għal ġbid twil-ilma-il-ġell ibbażat jaħdem tajjeb, imma vverifika li huwa kompatibbli mal-materjal tal-ġakketta tal-kejbil tiegħek.

Nota:Ir-raġġ ta 'ġewwa tal-liwjiet tal-kondjuwit għandu jkun mill-inqas 10 darbiet id-dijametru ta' barra tal-kejbil. Għal kejbil tipiku ta 'barra ta' 8mm, dak ir-raġġ tal-liwja minimu ta '80mm. Il-ġirjiet tal-kondut għandhom ikunu limitati għal 100 pied bejn il-punti tal-ġibda, b'mhux aktar minn żewġ liwjiet ta '90 grad għal kull segment. Li taqbeż dawn il-limiti żżid drammatikament it-tensjoni tal-ġbid.

Il-Figura-8 Teknika

Għal ġbid tassew twal-diversi mijiet ta' pied jew aktar-tipprovax tagħmel dan kollu f'daqqa. Iġbed għal punt intermedju, poġġi l-kejbil żejjed f'mudell ta 'figura-8 (mhux ċirkolari, li jintroduċi twist), imbagħad kompli l-ġibda. Dan iqassam it-tensjoni u jipprevjeni li taqbeż il-klassifikazzjoni tal-ġibda massima tal-kejbil.

Installazzjoni midfuna diretta

Id-dfin dirett ipoġġi l-kejbil dritta fl-art mingħajr kondjuwit. Assolutament għandek bżonn kejbil korazzat klassifikat għad-dfin dirett-kejbil regolari fuq barra mhux se jgħix aktar minn sena jew tnejn.

Qabel tħaffer, ċempel811biex jinstabu utilitajiet eżistenti. Meħtieġa mil-liġi fil-biċċa l-kbira tal-postijiet. Tolqot linja tal-gass jew trunk tal-fibra huwa għali fl-aħjar, perikolużi fl-agħar. Ikseb permessi ta' tħaffir-il-biċċa l-kbira tal-ġurisdizzjonijiet jeħtieġuhom.

Il-fond tad-dfin jiddependi fuq il-post:

Dejjem midfun taħt il-linja tal-ġlata għar-reġjun tiegħek. Iċ-ċikli tal-iffriżar-tidwib jistgħu jbiddlu l-ħamrija u jagħmlu ħsara lill-kejbils midfuna baxx wisq.

Wara li tpoġġi l-kejbil, imla l-ewwel b'ramel jew ħamrija fina-l-ebda blat direttament fuq il-kejbil. Installa tejp ta 'twissija madwar 12-il pulzier 'il fuq. Iddokumenta r-rotta eżatta b'koordinati tal-GPS jew kejl dettaljat. Xi ħadd se nirringrazzjak snin minn issa meta jkollhom bżonn isibuha.

Installazzjoni mill-Ajru

L-installazzjoni mill-ajru tissospendi l-kejbils bejn l-arbli. Tevita l-ispejjeż tat-tqattigħ ta' trinek iżda jesponi l-kejbils għat-temp-riħ, silġ, xemx, tibdil fit-temperatura.

Kejbils li jsostnu waħedhom-b'wajer tal-messaġġier integrat huma standard. Il-messaġġier iġorr il-piż u t-tagħbijiet tar-riħ filwaqt li l-fibri ottiċi jibqgħu protetti ġewwa. Għal installazzjonijiet ħdejn il-linji tal-elettriku, il-kejbils kollha ta' -Dielectric Self-Appoġġ (ADSS) jużaw ħajt aramid minflok azzar biex jevitaw perikli elettriċi.

Sag bejn l-arbli importanti aktar milli n-nies jirrealizzaw. Issikkat wisq joħloq problemi ta 'stress f'temp kiesaħ meta l-kuntratt tal-kejbil. Wisq maħlul jikkawża moviment eċċessiv fir-riħ, u joħloq għeja fil-punti tat-twaħħil. Għal medda ta 'aktar minn 100 metru jew f'żoni ta' temp ħarxa, probabbilment trid inġinier biex jikkalkula sag xieraq.

Fejn il-kejbils jidħlu fil-bini, installa linji ta 'espansjoni. Bidliet fit-temperatura jikkawżaw espansjoni u kontrazzjoni sinifikanti-mingħajr loops, dak il-moviment jikkonċentra l-istress fil-punti tad-dħul u jista 'jagħmel ħsara kemm lill-kejbils kif ukoll lill-penetrazzjonijiet tal-bini maż-żmien.

Splicing u Terminazzjoni

Li jkollok kejbils installati huwa nofs ix-xogħol. Li tgħaqqadhom sewwa hija n-nofs l-ieħor.

Splicing tal-Fużjoni

It-twaħħil tal-fużjoni idub żewġ truf tal-fibra flimkien ma 'ark elettriku. Splice ta' fużjoni tajba kważi m'għandha l-ebda telf-tipikament taħt 0.05 dB. C'est pourquoi huwa l-istandard għall-installazzjonijiet permanenti.

Il-proċess jeħtieġ preċiżjoni f'kull pass:

Strixxail-kisja protettiva biex tesponi fibra vojta. Uża tqaxxir tal-fibri xierqa-għodda improvizzata tagħmel ħsara lill-ħġieġ.

Nadifil-fibra vojta b'99% alkoħol isopropil u wipes ħielsa mill-lint-. Pass wieħed għal kull sezzjoni tal-imsaħ.

Aqsamil-fibra biex toħloq wiċċ tarf ċatt u perpendikulari. Il-kwalità tal-qsim tiddetermina l-kwalità tas-splice-jekk tidher imlaqqax, angolata jew mhux maħduma, neħħi lura aktar u erġa' pprova.

Fjusbilli tpoġġi fibri fl-isplicer. Jallinjahom awtomatikament u japplika l-ark.

Ipproteġil-isplice bi sħana-shrink sleeve. Splices fużjoni vojta huma estremament fraġli.

Jekk is-splicer jistma t-telf 'il fuq minn 0.05 dB, xi ħaġa marret ħażin. Aħjar li terġa 'tagħmel milli taċċetta splice marġinali.

Għal xogħol ta' terminazzjoni, kwalitàPigtails tal-fibra ottikab'konnetturi tal-fabbrika-illustrati jagħmlu differenza reali fir-riżultati finali.

Splicing Mekkanika

Splices mekkaniċi jużaw attrezzaturi ta' allinjament u indiċi-ġel li jqabbel minflok fużjoni. Aktar mgħaġġla biex tinstalla, m'hemmx bżonn ta 'tagħmir ta' fużjoni għali.

Il-kompromess: telf ogħla (0.1-0.5 dB tipiku vs taħt 0.05 dB għall-fużjoni) u affidabilità aktar baxxa-fit-tul f'ambjenti ħarxa. Multa għal tiswijiet ta' emerġenza jew impjiegi b'għadd baxx ta'-fibra fejn l-ispiża tat-tagħmir hija ta' tħassib. Għal infrastruttura permanenti, il-fużjoni għadha t-triq li trid timxi.

Tipi ta' Konnettur

Applikazzjonijiet differenti jitolbu konnetturi differenti:

TagħnaKonnetturi tal-fibra ottikajidħlu fit-tipi standard kollha kemm għat-terminazzjoni tal-fabbrika kif ukoll għall-post.

Ittestjar u Dokumentazzjoni

Taqbeżx l-ittestjar. "Il-link jixgħel" ma jfissirx li l-installazzjoni hija tajba. Installazzjoni marġinali tista 'taħdem f'10G iżda tonqos f'100G, jew taħdem tajjeb fis-sajf iżda tiżpiċċa fix-xitwa.

Spezzjoni Viżwali

Qabel ma tikkonnettja xi ħaġa, iċċekkja kull wiċċ ta 'tarf tal-konnettur b'mikroskopju ta' spezzjoni b'ingrandiment ta '200-400x. Fittex trab, marki tas-swaba, grif fil-qalba, ċipep fil-ferrule.

Il-kontaminazzjoni tikkawża l-biċċa l-kbira tal-problemi tan-netwerk tal-fibra. Stħarriġ wieħed mill-industrija sab li hija r-raġuni ewlenija għas-sejħiet għas-soluzzjoni tal-problemi. Naddaf il-konnetturi kkontaminati b'għodda xierqa tat-tindif u er-spezzjona. Grif li jaqsam iż-żona tal-qalba jfisser li l-konnettur jeħtieġ sostituzzjoni.

Ittestjar ta' Telf

Is-Settijiet tat-Test ta' Telf Ottiku jkejlu t-telf totali tal-inserzjoni tmiem-sa-aħħar. Qabbel ir-riżultati mkejla mat-telf mistenni:

Telf mistenni=(tul tal-fibra × attenwazzjoni) + (konnetturi × 0.3 dB) + (splices × 0.1 dB)

Attenwazzjoni tipika tal-fibra:

Modalità waħda-f'1310nm: 0.35 dB/km

Modalità waħda-f'1550nm: 0.25 dB/km

Multimode f'850nm: 3.0 dB/km

Jekk it-telf imkejjel huwa ferm ogħla minn dak ikkalkulat, xi ħaġa ħażina. Sibha qabel ma taċċetta l-installazzjoni. Għall-kejbils tal-bini, l-istandard TIA-568 jipprovdi baġits speċifiċi ta 'telf u rekwiżiti ta' ttestjar li l-biċċa l-kbira tal-installazzjonijiet kummerċjali għandhom isegwu.

Ittestjar OTDR

OTDR (Optical Time-Domain Reflectometer) jibgħat impulsi tad-dawl u jkejjel ir-riflessjonijiet, li juri kull konnettur, splice, liwja, u difett tul il-link. It-traċċa tgħidlek eżattament fejn huma l-problemi u kemm huma gravi.

Ħlief traċċi OTDR għal kull fibra. Meta xi ħaġa tfalli xhur jew snin wara, it-tqabbil tat-traċċi attwali u oriġinali juri eżattament x'inbidel. Aħżen id-dokumentazzjoni fejn tekniċi futuri jistgħu fil-fatt isibuha-mhux fuq il-laptop ta' xi ħadd li jitlaq meta jibdel ix-xogħol.

Problemi u Soluzzjonijiet Komuni

Link ma tistabbilixxi xejn

Iċċekkja f'din l-ordni: konnetturi bilqiegħda sew? Fibra korretta konnessa (intraċċaha fiżikament)? Polarità TX/RX korretta? Konnetturi nodfa?

Żbalji intermittenti jew rata għolja ta' żball tal-bit

Kważi dejjem waħda minn tliet affarijiet: konnetturi kkontaminati, qawwa ottika marġinali (il-link jaħdem iżda l-ebda marġni), jew ksur tar-raġġ tal-liwja x'imkien fil-mogħdija. Spezzjona fiżikament ir-rotta tfittex liwjiet stretti-ġewwa xtillieri, f'bidliet fid-direzzjoni, kullimkien il-kejbil "mimli" fi spazju strett.

Link ħadmet qabel, issa ma

Xi ħaġa nbidlet. Sar xi xogħol fiż-żona? Xi ħadd qabbad jew skonnettja xi ħaġa? Qabbel it-traċċa attwali tal-OTDR mal-linja bażi oriġinali.

OTDR juri telf għoli mhux mistenni f'punt wieħed

Jista 'jkun konnettur maħmuġ, splice ħażin, liwja stretta, jew ħsara fiżika. Ibda bit-tindif. Jekk dan ma jirranġax, jispezzjona fiżikament il-post li jidentifika l-OTDR.

Konklużjoni

Installazzjoni tajba tal-fibra niżel għall-affarijiet bażiċi: kejbil tajjeb għall-ambjent, immaniġġjar bir-reqqa, konnessjonijiet nodfa, ittestjar xieraq. Mhux ikkumplikat, iżda d-dettalji huma importanti. Aqbeżhom u tkun issolvi l-problemi għas-snin.

Evolux Fiber jipprovdi komponenti kompluti tal-fibra ottika-konnetturi, patch cords, pigtails, adapters, u kaxxi terminali. Kampjuni b'xejn u appoġġ tekniku disponibbli għall-proġetti tiegħek.

Mistoqsijiet dwar l-installazzjoni tiegħek? Ikkuntattja lit-tim tagħnagħall-għajnuna.
