Wieġeb l-ewwel. Biex tgħaqqad il-pigtails tal-fibra f'patch panel: ikkonferma li l-egħluq huwa splice-lest, ikkonferma t-tqabbil tal-ħġieġ tat-tronk u tal-pigtail, ikkalibra s-splicer fil-pożizzjoni tax-xogħol, imbagħad aħdem l-għaxar passi numerati hawn taħt mid-dħul tal-kejbil sal-port ittikkettat. Żomm kull ġonta ta 'fużjoni taħt 0.1 dB bħala mira ta' ħidma, billi tkun taf li l-ANSI/TIA-568.3-E tippermetti sa 0.3 dB għal kull splice għall-kejbils tal-bini u li l-ispeċifikazzjoni tal-proġett taqbeż iż-żewġ figuri. Kejjel kull avveniment ta 'splice OTDR minn żewġ direzzjonijiet u medja, minħabba li qari f'direzzjoni waħda fuq fibra differenti huma żbaljati f'direzzjoni prevedibbli aktar milli sempliċement impreċiżi.
-Iċċekkji ta' qabel ix-Xogħol Qabel Ma Tqabbad Pigtails tal-Fibra f'Panel tal-Garża
Ħafna minn dak li jilħaq l-iskrivanija tal-applikazzjonijiet tagħna mhix problema ta 'splicing. Hija problema ta 'xiri jew ta' ppjanar li saret viżibbli biss ladarba l-ekwipaġġ kien wieqaf mal-isplicer b'kejbil diġà miftuħ. Tliet kontrolli jieħdu għaxar minuti u jneħħu kważi kollha kemm huma.
| Kundizzjoni | X'għandu tivverifika | Waqqaf ix-xogħol jekk |
|---|---|---|
| L-egħluq huwa splice-lest | Punti ta' muntaġġ ta' trej, kapaċità ta' detentur ta' splice, kanal ta' ħażna slack, gwidi tar-radju tal-liwja-kollha preżenti | Kwalunkwe waħda mill-erbgħa hija nieqsa. Chassis ta' terminazzjoni diretta-mingħajr immuntar ta' trej jew kanal slack ma jistax prattikament jiġi kkonvertit fuq il-post, għalkemm xi kompartimenti modulari jaċċettaw kitt ta' trej miżjud-. Ikkonferma kontra l-iskeda tad-dejta tal-għeluq qabel tassumi kwalunkwe mod |
| Tipi ta 'fibra jaqblu tarf sa tarf | Trunk u pigtail huma t-tnejn single-mode, jew it-tnejn l-istess kategorija multimode. Iċċekkja l-istampar tal-kejbil u t-tikketta tal-pigtail, mhux il-kulur tal-ġakketta | Il-ġeometriji tal-qalba huma differenti. Ġonta ta'-modalità waħda għal multimodalità ma sempliċement taħdem b'telf. Skont id-direzzjoni, il-kundizzjonijiet tal-varar u l-marġni tar-riċevitur jipproduċi xi ħaġa minn telf sever inaċċettabbli għal rabta li ma toħroġ xejn |
| Splicer huwa kkalibrat għal din il-kamra | Il-kalibrazzjoni tal-ark taħdem fil-pożizzjoni attwali tax-xogħol, il-kundizzjoni tal-elettrodu u l-għadd tal-ark iċċekkjati | Il-kalibrazzjoni saret l-aħħar f'kundizzjonijiet ta' temperatura jew altitudni differenti |
Tliet modi ta' falliment jammontaw għall-biċċa l-kbira tal-ilmenti u r-ritorni tal-pigtail li nittrattaw, u t-tlieta huma deċiżi qabel ma xi ħadd jiftaħ kejbil: panel ordnat bħala chassis ta' terminazzjoni diretta meta d-disinn jassumi trejs ta 'splice, sett ta' pigtail multimode ordnat kontra bagoll ta'-modalità waħda minħabba li l-ordni kienet tirreferi għall-kulur tal-ġakketta aktar milli l-prezz tal-kejbil stampat b'riġel u mm0. art sakemm it-trej ma jagħlaqx aktar mingħajr toqros. L-ebda wieħed mit-tlieta ma jista 'jiffissa b'splicer aħjar.
L-għażla tal-pannelli b'mod partikolari hija deċiżjoni ta 'xiri meħuda ġimgħat qabel ma xi ħadd jiftaħ cable, u huwa għalhekk ligħażla ta' splice-patch panel lest jew ODFjappartjeni ġewwa l-pjan splice. Il-kompatibilità tal-modalità hija l-istess tip ta 'deċiżjoni: il-differenza bejn il-kostruzzjoni tal-pigtail b'modalità waħda-u multimodehuwa stabbilit fl-istadju tal-ordni, mhux fit-trej.
X'Fabbrika-pigtail tal-fibra illustrata Tixtrilek Li t-Terminazzjoni tal-Qasam ma tagħmilx
Il-każ għat-terminazzjoni tal-pigtail huwa argument tal-manifattura, mhux argument ta 'konvenjenza. Il-ġeometrija tat-tarf tal-ferrule-, li tfisser ir-raġġ tal-kurvatura, l-offset tal-apex u l-għoli tal-fibra, hija ssettjata fuq tagħmir tal-illustrar li jħaddem għexieren ta 'konnetturi kull darba taħt pressjoni kkontrollata u sekwenza tal-film.
Dak li nistgħu niddikjaraw b'mod preċiż huwa l-ispeċifikazzjoni u l-proċess warajha. Kull assemblaġġ mitmum fuq il-linja tagħna jgħaddi mill-ispezzjoni tat-tarf-wiċċ, il-kejl tat-telf tal-inserzjoni, il-kejl tat-telf tar-ritorn, il-kontinwità, il-verifika tal-polarità u l-konferma tal--sekwenza tal-kulur qabel l-ippakkjar. Il-limiti ta' speċifikazzjoni tal-modalità unika -huma Inqas minn jew ugwali għal 0.2 dB telf ta' inserzjoni u Akbar minn jew ugwali għal 50 dB return loss għal UPC, Inqas minn jew ugwali għal 0.3 dB u Akbar minn jew ugwali għal 60 dB għal APC. Dawk huma limiti massimi miktuba fl-ispeċifikazzjoni tal-prodott aktar milli medja tal-qasam mitluba. Id-distribuzzjoni mkejla tappartjeni fir-rekord tal-lott li jintbagħat bl-ordni, u aħna nibagħtu rapport tal-lott anonimizzat b'wavelength tat-test u tip ta 'strument fuq talba, minħabba li distribuzzjoni li tista' tispezzjona tiswa aktar minn numru ikkwotat f'paragrafu tal-blog.
Field-konnettur illustrat jista' jilħaq dawk in-numri. Li ma tistax tagħmel hu li tilħaqhom b'mod konsistenti, konnettur wara konnettur, fuq rooftop f'Lulju b'puck tal-illustrar tal-idejn u mingħajr interferometru. Dik il-konsistenza hija r-raġuni kollha għal fabbrika-pigtail tal-fibra mqabbda mat-trunk taħbita li ttemm it-trunk direttament. L-isfond fuqgħalxiex tintuża pigtail tal-fibra madwar il-bini ta' FTTH, ODF u data centertkopri n-naħa tal-komponent. Dan l-artikolu jibqa 'fuq il-proċedura.

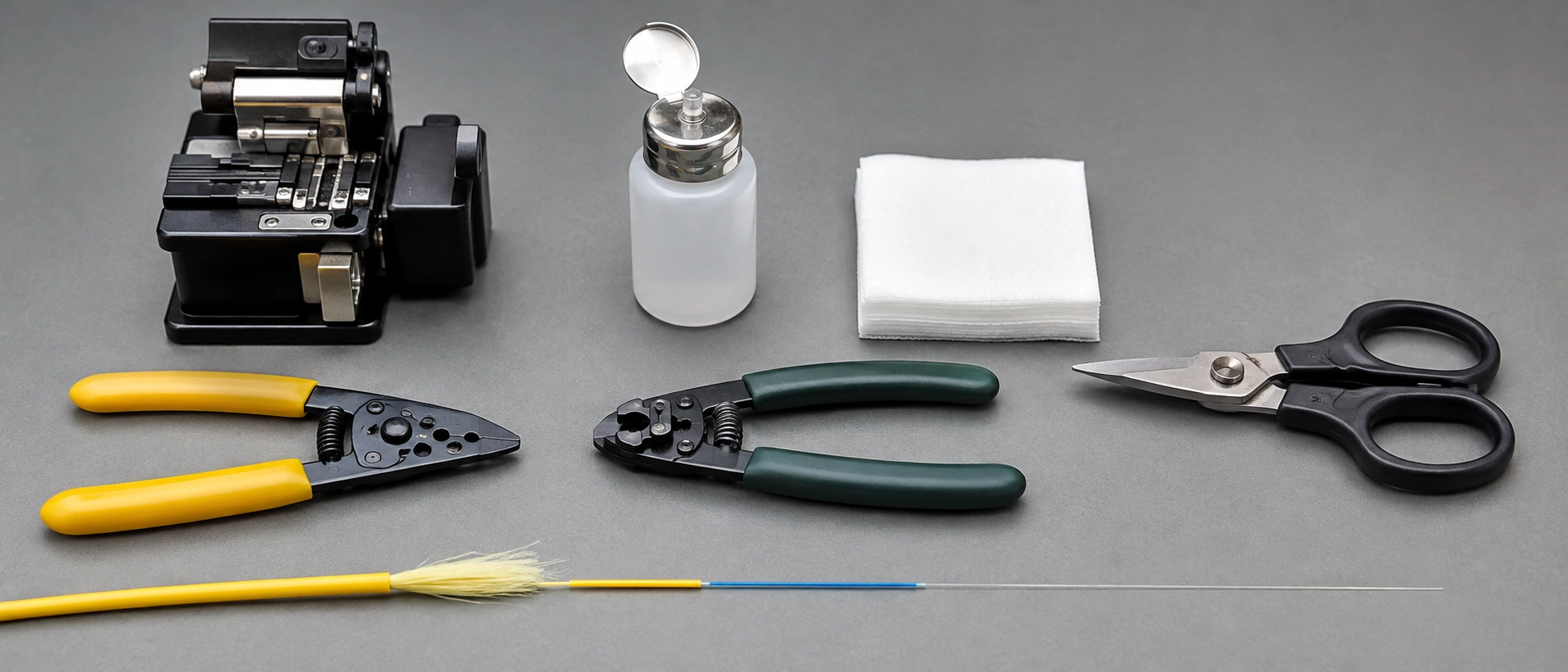

Setup tal-Bank u Ħajja Konsumabbli Qabel ma Splice Fiber Pigtails
Ladarba tiġi stabbilita l-kompetenza bażika, il-kundizzjoni konsumabbli ssir is-sors ripetibbli ta 'drift fir-riżultati ta' splice. Is-sinjal osservabbli mhuwiex ġonta waħda ħażina. Hija tendenza: telf stmat li jitla 'b'mod stabbli mit-tieni nofs ta' trej, jew angolu tal-qsim irrapportat li jiddegrada fuq tliet ġonot konsekuttivi. Meta tara jew, waqqaf u iċċekkja l-pożizzjoni tax-xafra u l-għadd tal-ark qabel ma tibdel xi ħaġa dwar it-teknika tiegħek.
It-tabella hawn taħt telenka dak li jeħtieġ il-bank u, b'mod aktar utli, meta kull oġġett ma jibqax affidabbli, bl-awtorità li fil-fatt tistrieħ kull figura.
| Oġġett | Speċifikazzjoni li hija importanti | Punt tas-servizz | Bażi |
|---|---|---|---|
| Splicer tal-fużjoni | Allinjament tal-qalba għal xogħol ta'-modalità waħda | Kalibrazzjoni tal-ark mal-wasla u wara bidla fit-temperatura jew fl-altitudni | Manwal tat-tħaddim tal-manifattur tal-isplicer |
| Elettrodi | Imqabbla mal-mudell tal-isplicer | Ibdel fil-kont tal-ark tal-kontro tal-isplicer tiegħek stess u speċifika l-manwal. Taħdimx għal numru ġeneriku tal-industrija, minħabba li ċ-ċifra tvarja skont il-mudell u t-tip tal-elettrodu | L-iskeda tal-manutenzjoni tal-manifattur tal-isplicer |
| Preċiżjoni cleaver | Kapaċità taħt 0.5 grad | Dawwar il-pożizzjoni tax-xafra skont l-iskeda, ibdel meta l-angolu tal-qsim irrapportat jinqala 'l fuq | Tabella tal-ħajja tax-xafra tal-manifattur tal-cleaver- |
| Strippers | Għodod separati għal buffer issikkat ta '0.9 mm u kisi ta' 250 μm | Spezzjona x-xedaq għal kisja akkumulata-kull xift | Prattika fuq il-post |
| Oġġetti tal-konsum tat-tindif | 99% alkoħol isopropil, wipes ħielsa mill-lint- | Imsaħ wiċċ frisk għal kull splice. Il-kontaminazzjoni li titħalla fuq il-ħġieġ tiġi vaporizzata mill-ark u tista 'tiddepożita mill-ġdid ġewwa l-ġonta bħala inklużjoni | Splicer u gwida tat-tindif tal-manifattur tal-fibra |
| Kmiem tal-protezzjoni | Id-dijametru intern imqabbel mal-fibra, it-tul imqabbel mad-detentur tat-trej | Ikkonferma s-sedili tal-kmiem fid-detentur qabel l-ewwel ġonta | Speċifikazzjonijiet tal-manifattur tal-kmiem u tat-trej |
| VFL, OLTS, OTDR | VFL għall-kontinwità u kaċċa makrobend, OLTS għaċ-ċertifikazzjoni, OTDR għall-karatterizzazzjoni | Kurrent tal-kalibrazzjoni tal-meter | Saffi tat-test ANSI/TIA-568.3-E |
| Tikkettar | Identifikazzjoni tal-port u tal-linja fiż-żewġ uċuħ tal-pannelli | Applikata qabel ma tagħlaq it-trej | Speċifikazzjoni tat-tikkettar tal-proġett |
Dettall wieħed ta' min jgħid ċar u tond għax jiswa l-ekwipaġġi siegħa meta jiġbduha ħażin: is-sħana-shrink sleeve tmur fuq il-fibraqabelil-fibra tmur fis-splicer. M'hemm l-ebda rkupru milli tiftakar wara.

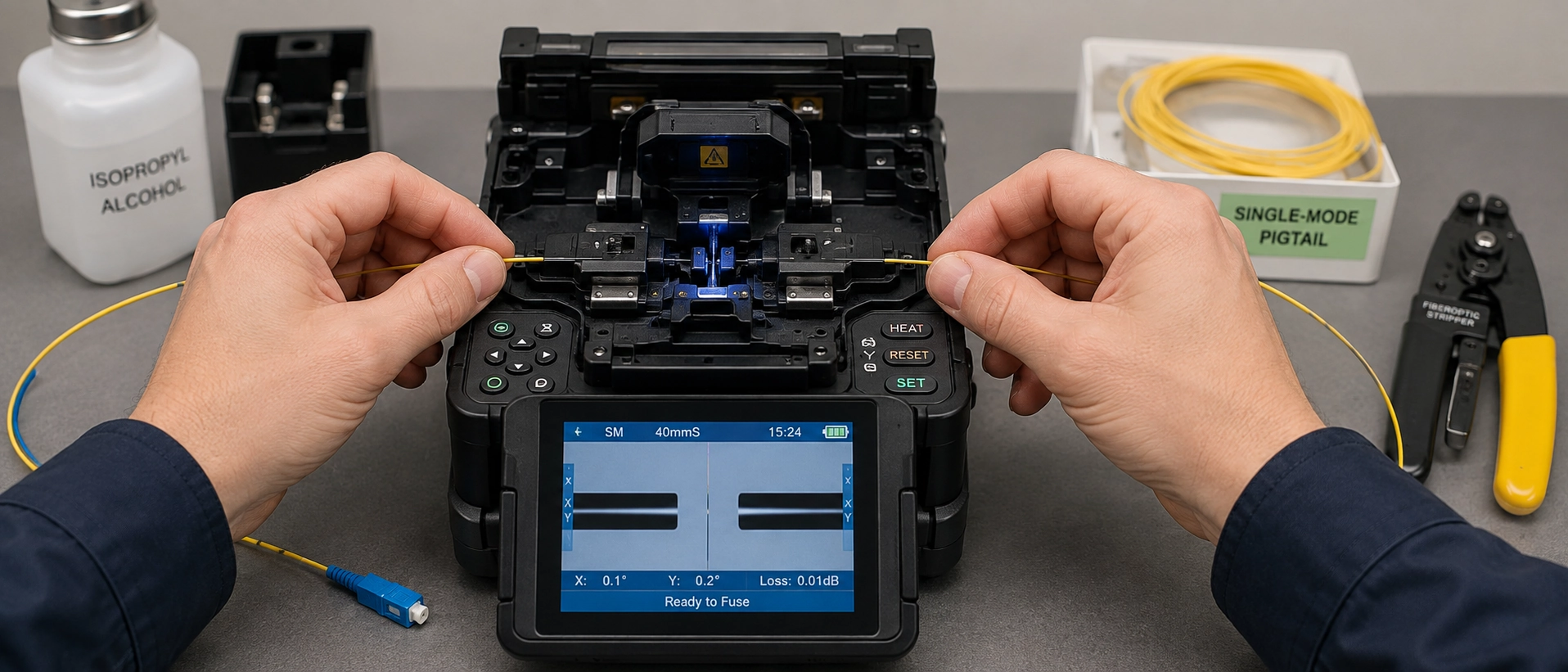

Fiber Pigtail Fusion Splicing Pass Pass: Għaxar Passi Numerati Bi Kriterji ta 'Passa
Din hija l-ordni ta' ħidma użata meta ngħaqqdu-pigtails tal-fibra waqt il-provi tal-klijenti u l-kwalifika tal-kampjuni fil-laboratorju tal-applikazzjonijiet tagħna stess, fuq 12-fibra u 24-fibra loose-tube trunk f'kompartimenti ta' trej 1U u 2U bi protezzjoni ta' 40 mm u 60 mm. Kull pass iġorr kriterju ta 'pass u grillu redo, minħabba li sekwenza mingħajr punti ta' ġudizzju hija biss deskrizzjoni. L-istess ordni tapplika għal proċedura ta 'splicing tal-pigtail b'mod wieħed għal kaxxi terminali FTTH, fejn jinbidel biss l-għadd tat-trejs u l-għadd tal-fibra.
| # | Azzjoni | Pass kriterju | Redo grillu |
|---|---|---|---|
| 1 | Ġib it-trunk fil-pannell, strixxa l-ġakketta ta 'barra mat-tieqa ppjanata, waħħal il-kisja fil-glandola tad-dħul, u waħħal is-saħħa metallika u l-membri ċentrali mal-punt tal-art tal-kompartiment skont l-istruzzjonijiet tal-manifatturi tal-kejbil u tal-kompartiment u r-regoli tat-twaħħil fis-seħħ fis-sit. Il-membri tas-saħħa dielettrika mhumiex magħqudin, għalhekk identifika liema tip għandek qabel ma tmiss lug | Il-kejbil ma jistax jiċċaqlaq taħt pressjoni ta 'l-idejn, il-metodu ta' twaħħil jaqbel mat-tip ta 'membru attwalment preżenti u l-istruzzjoni tal-manifattur | Kwalunkwe moviment fil-glandola, jew membru dielettriku trattat bħala metalliku |
| 2 | Ċirku-qatta' u neħħi t-tubi tal-buffer, neħħi l-fdalijiet kollha tal-ġel b'99% IPA, iddawwar kull tubu lejn it-trej assenjat tiegħu | L-ebda residwu viżibbli fuq kwalunkwe fibra, tubi bilqiegħda fl-entrati tat-trej tagħhom | Ġell jinħass jew jidher fuq il-fibra |
| 3 | Qiegħed il-fergħat tat-trunk u s-saqajn tal-pigtail 'il barra f'ordni ta' kulur li jaqbel fuq il-bank qabel ma kwalunkwe għodda tmiss il-ħġieġ | Iż-żewġ settijiet jinqraw fl-istess sekwenza, pożizzjoni b'pożizzjoni | Kwalunkwe ambigwità fl-identità tal-linja |
| 4 | Żerżaq il-kmiem tal-protezzjoni fuq ir-riġel tal-pigtail | Il-kmiem fuq, in-naħa tal-but ċara miż-żona tal-isplice | Kmiem nieqsa fil-pass 8 |
| 5 | Strixxa kisi miż-żewġ fibri għat-tul li jeħtieġu d-detentur tal-isplicer u l-kmiem tiegħek, tipikament fir-reġjun ta '30–40 mm. Il-ġeometrija tad-detentur tal-isplicer, it-tul tal-qsim u t-tul tal-kmiem flimkien jistabbilixxu l-figura korretta għat-tagħmir tiegħek | Is-sits tat-tul tal-fibra vojta jpoġġu korrettament fil-holder bil-punt tal-qsim fil-pożizzjoni maħsuba | Fibra qasir wisq biex tilħaq id-datum tad-detentur, jew sakemm timla l-kmiem |
| 6 | Naddaf b'imsaħ unidirezzjonali wieħed, imsaħ wiċċ frisk kull darba | Ebda tkaxkir li jinstema' jew viżwali, l-ebda residwu | Kwalunkwe tieni pass fuq l-istess wipe wipe |
| 7 | Aqsam iż-żewġt itruf | Splicer jirrapporta wiċċ ċatt u perpendikulari. Taħt 0.5 grad huwa fejn ir-riżultati jsiru ripetuti b'mod konsistenti, u l-kapaċità tal-angolu ddikjarata tal-manifattur tal-cleaver hija r-referenza għall-għodda tiegħek | Ir-rapport tal-angolu jersaq 'il fuq, jew il-wiċċ juri ċippa, xoffa jew hackle |
| 8 | Mexxi l-ark bil-profil tal-fibra korrett magħżul | Splicer stima konsistenti mal-ġonot l-oħra fuq l-istess trej | Linja viżibbli, nefħa jew bużżieqa fl-immaġni konġunta |
| 9 | Iċċentra l-kmiem fuq il-ġonta bil-virga tas-saħħa allinjata, agħmel iċ-ċiklu tal-forn speċifikat għal dak id-dijametru tal-kmiem | Il-kmiem miċkien għal kollox, l-ebda arja maqbuda, ġonta ċċentrata fuq il-virga | Joint off-ċentru jew shrink mhux komplut |
| 10 | Poġġi l-kmiem fid-detentur tagħha, coil slack min-nofs 'il barra lejn iż-żewġ naħat, agħlaq it-trej, ilbes saqajn tal-pigtail fil-pjanċa tal-adapter, għatu adapters mhux użati, ittikkettja ż-żewġ uċuħ, imbagħad ittestja | Loops jinsabu ċatti, l-ebda tensjoni fil-ġonta, raġġ tal-liwja fil-minimu tal-manifattur tal-kejbil jew 'il fuq | Kwalunkwe linja aktar stretta mir-raġġ tal-liwja minimu speċifikat tal-kejbil |
Linja viżibbli, nefħa jew bużżieqa tfisser re-taqsam, mhux re-sħana.
Żewġ punti ta 'ġudizzju ġewwa dik is-sekwenza jistħoqqilhom enfasi. L-istima tal-splicer fil-pass 8 hija stima prodotta minn analiżi tal-immaġni, mhux kejl. Huwa eċċellenti biex jiġi deċiż jekk għandux jerġa 'jagħmel ġonta fuq il-post, u mhix evidenza ta' aċċettazzjoni. U l-pass 10 huwa ordnat deliberatament sabiex it-tikkettjar jippreċedi l-ittestjar, minħabba li r-rapporti tat-test li ma jistgħux jiġu rintraċċati għal port qed jerġgħu jaħdmu moħbija.

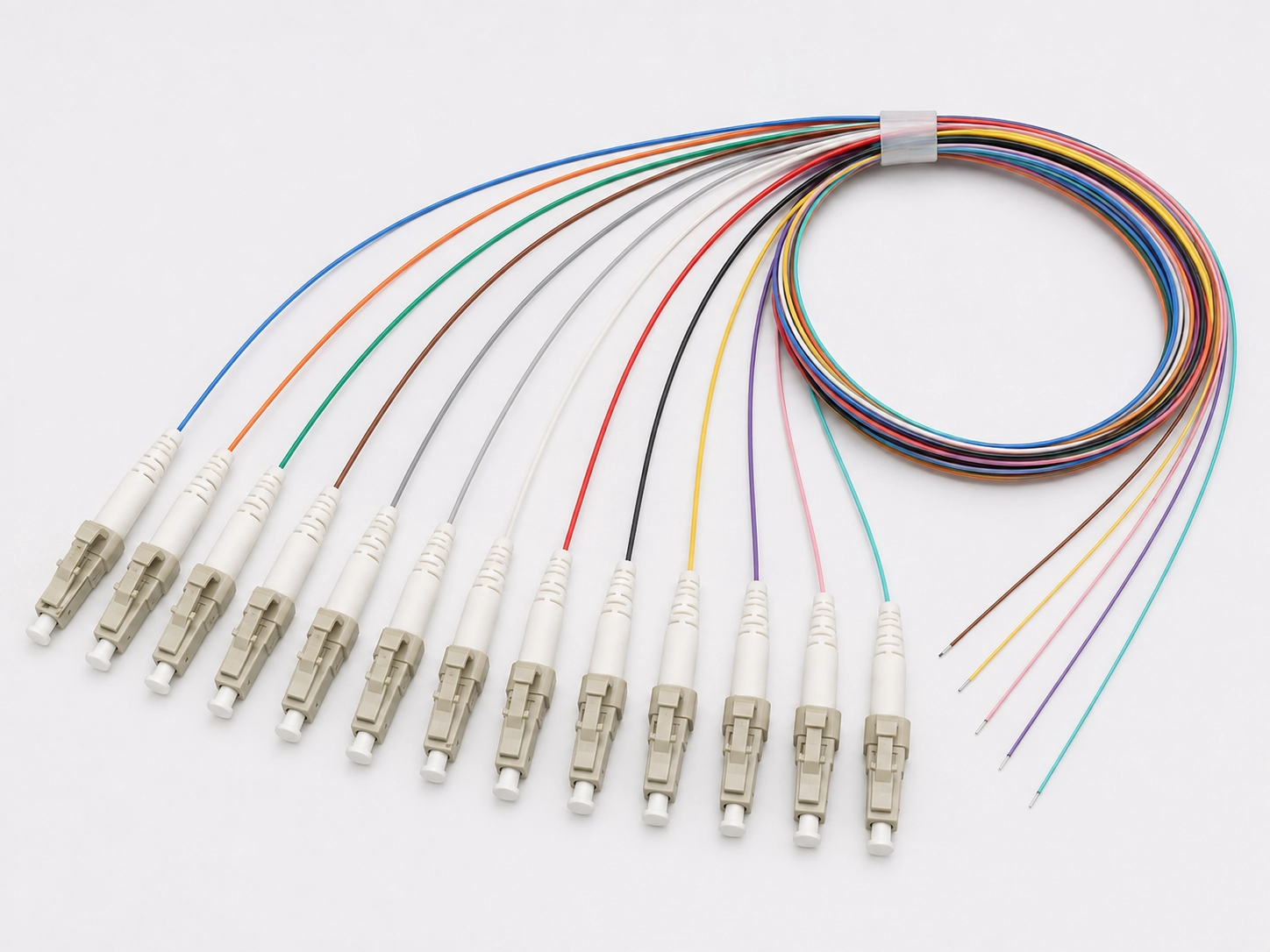

Sekwenza tal-Kulur tal-Pigtail tal-Fibra u Jkollna Polarità Dritta l-Ewwel Darba
L-identifikazzjoni tal-kulur hija l-irħas mekkaniżmu ta' prevenzjoni ta' żball-fil-proċedura, u taħdem biss meta s-sett tal-pigtail isegwi l-istess konvenzjoni bħat-tronk. Is-sekwenza ta' tnax-il -pożizzjoni speċifikata f'ANSI/TIA-598-D tmexxi blu, oranġjo, aħdar, kannella, lavanja, abjad, aħmar, iswed, isfar, vjola, tela, akwa, b'kejbils 'il fuq minn tnax-il fibra li jirrepetu s-sekwenza għal kull tubu buffer u żżid l-immarkar tat-tracer.
Kull min jaħdem kif jinstalla pigtail ta '12-il fibra f'pannell tal-garża għandu jittratta s-sett tal-kulur bħala oġġett ta' speċifikazzjoni aktar milli konvenjenza tal-qasam. Japplikaw żewġ kawzjonijiet. Il-konvenzjonijiet IEC u TIA ma jaqblux f'kull pożizzjoni, għalhekk build li tħallat kejbil minn konvenzjoni ma dnub minn oħra teħtieġ l-immappjar miktub qabel it-twaħħil aktar milli skoperti waqt l-ittestjar. U l-konvenzjoni li tasal hija dik li semmiet l-ordni tax-xiri. Aħna provvistaSettijiet ta 'pigtail ta' 12-il kulurgħal kwalunkwe sekwenza, li jfisser li d-deċiżjoni tittieħed fl-RFQ, mhux fit-trej.
Telf ta 'Splice Aċċettabbli għal Fiber Pigtail: Liema Dokument Int Attwalment Miżmum Biex
Uża 0.1 dB għal kull ġonta bħala l-mira tax-xogħol meta tgħaqqad il-pigtails tal-fibra, u stenna li splicer tal-allinjament tal-qalba moderna-fuq ħġieġ ta' mod ta'-single nadif jinżel sew taħtu. L-aċċettazzjoni tal-kuntratt, madankollu, issegwi l-ispeċifikazzjoni tal-proġett u l-edizzjoni li ssemmi, mhux dan il-paragrafu. Jiċċirkolaw tliet limiti, ġejjin minn dokumenti ta’ awtorità differenti ħafna, u l-fajl tal-proġett jiddeċiedi liema wieħed japplika.
| Limitu fl-użu | Valur | Dokument ta' tmexxija | Status |
|---|---|---|---|
| Il-bini u l-kejbils taċ-ċentru tad-data | 0.3 dB għal kull splice tal-fużjoni, 0.75 dB għal kull par konnettur imqabbad fi grad standard | ANSI/TIA-568.3-E | Limitu standard ippubblikat. L-istess standard jistabbilixxi allowance aktar stretta fejn korda ta'-grad ta' referenza tgħaqqad ma' konnettur ta' grad-standard, għalhekk aqra l-klawżola li taqbel mal-metodu tat-test tiegħek (Netwerks Fluke) |
| Barra mill-impjant u l-prattika tal-operatur | 0.1 dB għal kull splice, ta 'spiss b'medja ta' 0.05 dB link, xi kultant aktar stretti fuq rotot alimentatriċi | L-operatur jew l-ispeċifikazzjoni tal-programm iffinanzjat-innifisha | Mira tal-kuntratt, mhux limitu standard ġeneriku. Id-dokumenti ta’ Telcordia GR spiss jissemmew f’dawn il-kuntratti, iżda m’hemm l-ebda valur ta’ aċċettazzjoni ta’ Telcordia li japplika barra l-kuntratt li jikkwotah. Jekk il-kuntratt tiegħek isemmi dokument GR, ħu kemm il-figura kif ukoll l-edizzjoni minn dik il-klawżola |
| Valur tal-ippjanar tad-disinn | 0.15 dB għal kull-splice ta' fużjoni ta' modalità waħda, b'tekniċi ta' esperjenza ferm inqas minn 0.1 dB | Gwida tal-Assoċjazzjoni tal-Fiber Optic (FOA) | Figura tal-ippjanar għall-kalkolu tal-baġit |
Ir-regola prattika li ġejja: l-ispeċifikazzjoni tal-proġett taqbeż kull figura ġenerika f'din it-tabella, inkluża tagħna. Fejn iż-żewġ kunflitti, l-ispeċifikazzjoni tirbaħ u l-argument jintemm.
Il-firxa bejn 0.3 dB u 0.05 dB hija fejn jgħixu tilwim ta 'aċċettazzjoni, u r-raġuni hija aritmetika. Link PON li jġorr proporzjon għoli ta 'qasma fadal ftit marġni wara telf ta' splitter, pari ta 'konnetturi u attenwazzjoni tar-rotta, għalhekk kull inżul konġunt f'0.15 dB minflok 0.05 dB qed jonfoq baġit li node futur kien se jkollu bżonn. Fuq medda ta' LAN kummerċjali ta' 90 metru, l-istess ġonta hija irrilevanti.
Biċċa waħda oħra ta 'aritmetika, iddikjarat bir-reqqa. F'baġit tal-agħar-każ ikkalkulat fil-valuri massimi permessi tal-istandard, il-par ta' konnettur imqabbad f'0.75 dB jikkonsma aktar mid-doppju ta' dak li jagħmel splice f'0.3 dB, għalhekk l-interface tal-konnettur, mhux il-ġonta tal-fużjoni, hija l-oġġett tal-linja akbar. Komponenti reali normalment jaħdmu ferm aħjar minn kwalunkwe limitu, u huwa eżattament għaliex it-tarf tal-konnettur ta 'kull pigtail tal-fibra li nibgħatu huwa mkejjel aktar milli preżunt.

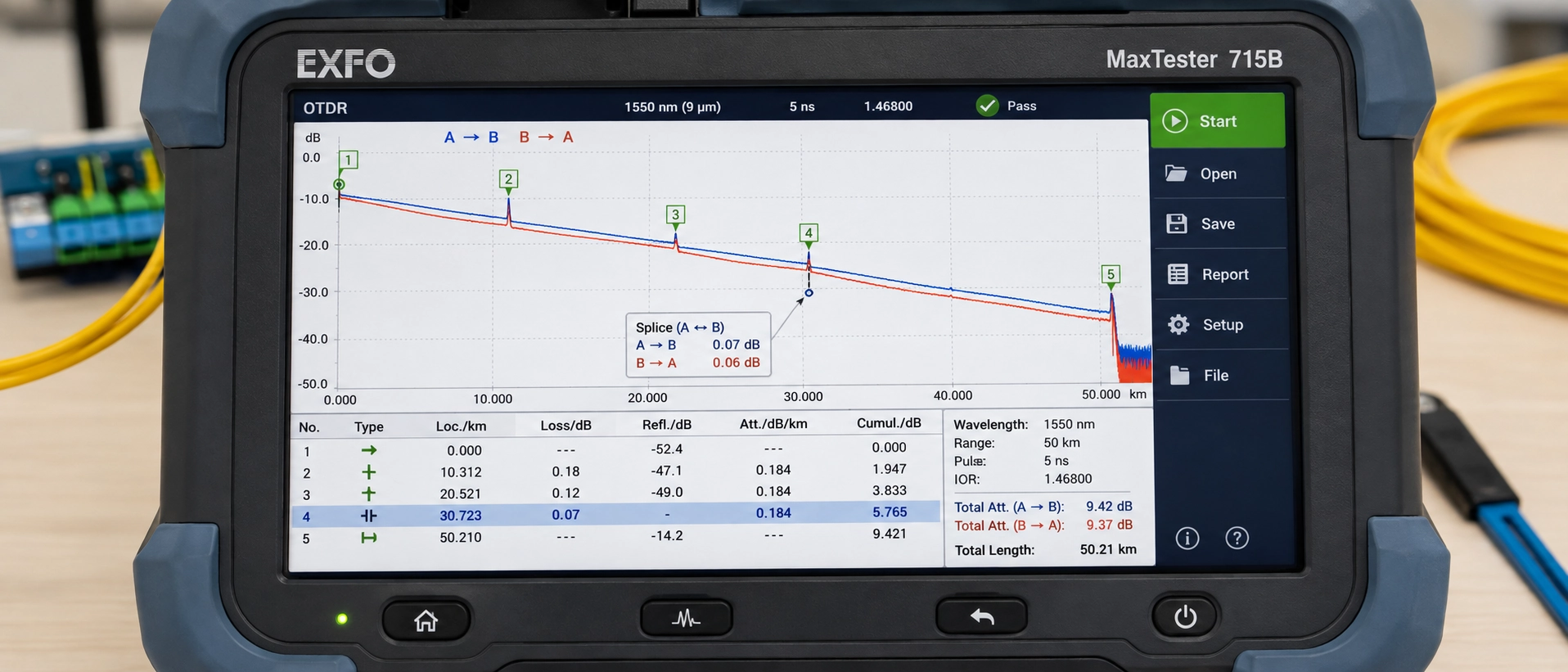

Ittestjar tal-Fiber Pigtail Splice: Livell 1, Livell 2, u Għaliex Ir-Rapporti OTDR ta' Direzzjoni Waħda-Ikun Miċħud
Jeżistu żewġ saffi tal-ittestjar meta tiċċertifika splices tal-pigtail tal-fibra, u mhumiex interkambjabbli. Il-Livell 1 huwa ċertifikazzjoni tat-telf tal-inserzjoni b'sett tat-test tat-telf ottiku, u huwa dak li jiċċertifika r-rabta. Il-Livell 2 huwa karatterizzazzjoni OTDR, u huwa dijanjostiku. Traċċa li turi kull splice taħt 0.05 dB hija evidenza utli u ma tissostitwixxix ir-riżultati tal-Livell 1.
It-tieni regola taqbad aktar ekwipaġġi mill-ewwel. It-telf ta' splice OTDR għandu jitkejjel miż-żewġ direzzjonijiet u jiġi medjat. Dan huwa l-metodu ta' kejl li fuqu hija mibnija l-proċedura, u r-riżultati ta' direzzjoni-waħda fuq link li jkun fih fibra differenti mhumiex sempliċiment impreċiżi, huma żbaljati f'direzzjoni prevedibbli (Corning). Li jwassalna għall-qari li jagħmel tekniċi tajbin jerġgħu jagħmlu ġonot tajbin.
The Gainer: Meta Fiber Pigtail Splice Qari Jiddeb
OTDR ma jkejjelx it-telf ta' splice fuq ġonta tal-pigtail tal-fibra. Hija tkejjel backscatter fuq kull naħa ta 'avveniment u tiddeduċi telf mill-pass. Meta ż-żewġ fibri jkollhom dijametri tal-kamp tal-modalità differenti, il-koeffiċjenti ta 'backscatter tagħhom huma differenti, u l-pass inferit huwa kkontaminat minn dik id-differenza.
Imkejjel min-naħa l-akbar-MFD lejn l-iżgħar, l-istrument jirrapporta gwadann apparenti, jiġifieri qawwa li ma tistax teżisti. Imkejla mod ieħor, tirrapporta telf minfuħ. Il-medja taż-żewġ direzzjonijiet tneħħi l-artifact u tħalli l-figura reali.
Tqabbil fil-livell ta' kategorija-mhuwiex biżżejjed evidenza ta' differenza fil-qasam tal-mod, u dan huwa fejn il-biċċa l-kbira tal-ispjegazzjonijiet tal-qasam imorru ħażin. L-ITU-T jeħtieġ li MFD nominali u tolleranza jiġu ddikjarati f'1310 nm f'medda permessa, u l-meded permessi għal kategoriji insensittivi standard ta'-modalità waħda u liwja-jikkoinċidu (ITU-T G.652). Il-koinċidenza mhix teoretika: SMF-28 Ultra ta' Corning jiddikjara 9.2 ± 0.4 μm f'1310 nm filwaqt li jkun kompletament konformi ma' G.652.Dujaqbeż ir-rekwiżit tal-liwja G.657.A1, għalhekk "fibra G.657" ma tgħidlek xejn waħdu dwar il-qasam tal-mod li qed jgħaqqad fih. Disinji oħra insensittivi tal-liwja-, partikolarment fil-kategoriji B, joqogħdu aktar baxxi.
Allura r-regola tax-xogħol mhix "jistennew gainer kull meta G.657 jiltaqa' ma 'G.652". Huwa: aqra l-MFD nominali ddikjarat fuq iż-żewġ datasheets, il-kejbil tat-tronk u l-pigtail's, u stenna asimetrija direzzjonali meta dawk iż-żewġ valuri ddikjarati jvarjaw b'mod sinifikanti. L-ismijiet tal-kategoriji jqarrquk, id-datasheets le. Din hija r-raġuni għaliex nipprintjaw il-grad tal-fibra, G.652D, G.657A1 jew G.657A2, fuq l-ispeċifikazzjoni tal-pigtail, u għaliex li titlob fornitur għall-MFD iddikjarat hija mistoqsija raġonevoli aktar milli waħda pedantika.
Issolvi l-problemi tal-Fiber Pigtail Splicing Faults: Ivverifika, Imbagħad Aġixxi
| Sintomu | Ivverifika l-ewwel | L-aktar kawża probabbli | Azzjoni | Ri-splice meħtieġa? |
|---|---|---|---|---|
| Splicer stima 'l fuq minn 0.1 dB, inklużjoni viżibbli | Spezzjona l-immaġni konġunta qabel ma taqta 'xi ħaġa | Kontaminazzjoni vaporizzata fil-ġonta | Er-strixxa, naddaf b'IPA frisk, er-qassam, er-splixxa | Iva |
| Messaġġi ripetuti ħżiena- | Iċċekkja t-tendenza rrappurtata tal-angolu tal-qsim madwar l-aħħar diversi ġonot | Ilbes tax-xafra jew tul inkonsistenti tal-istrixxa | Dawwar il-pożizzjoni tax-xafra, ivverifika t-tul tal-istrixxa, spezzjona l-wiċċ | Iva, wara l-korrezzjoni tal-għodda |
| Instabilità tal-ark, telf li qed jitkaxkru 'l fuq tul shift | Aqra l-ark counter u mexxi l-kalibrazzjoni tal-ark | Ilbes jew kontaminazzjoni tal-elettrodu | Elettrodi nadif, ibdel bl-għadd speċifikat tal-manifattur | Il-ġogi affettwati biss |
| Żbalji ta' allinjament fuq fibra viżibbli nadifa | Spezzjona V-skanalaturi u holders | Debris fl-iskanalaturi | Naddaf bl-alkoħol u tajjara, erġa-sedda | Le, erġa-mexxa l-istess fibri |
| Kmiem maħlul jew ġonta off-ċentru wara l-forn | Ikkonferma d-dijametru tal-kmiem kontra l-fibra u d-detentur | Daqs ħażin tal-kmiem jew profil tal-forn | Aqta 'lura, ikkoreġi kmiem, erġa' wettaq iċ-ċiklu speċifikat | Iva |
| It-telf jidher biss wara li t-trej jingħalaq | Traċċa b'VFL qabel ma terġa' tiftaħ il-ġonta | Makrobend minn -coiling issikkat wisq jew riġel maqrusa | Er-kolja mar-raġġ tal-liwja minimu tal-kejbil u er-lbies | Nru |
| Telf għoli direzzjoni waħda, jiksbu l-oħra | Qabbel l-MFD iddikjarat fuq iż-żewġ datasheets | Id-differenza fil-qasam tal-mod bejn it-trunk u l-pigtail glass | Ittestja bidirezzjonali u medja qabel ma tmiss il-ġonta | Nru |
| Ebda dawl fuq fergħa waħda | -Iċċekkja mill-ġdid l-immappjar tal-kulur u t-tip tal-fibra fuq iż-żewġ naħat | Fergħa maqsuma jew nuqqas ta 'qbil tal-mod | Ikkoreġi l-immappjar. Jekk it-tipi ta' fibri jvarjaw, il-fergħa trid tiġi ppjanata mill-ġdid aktar milli mqaxxar mill-ġdid- | Ippjana mill-ġdid, mhux mill-ġdid-splice |

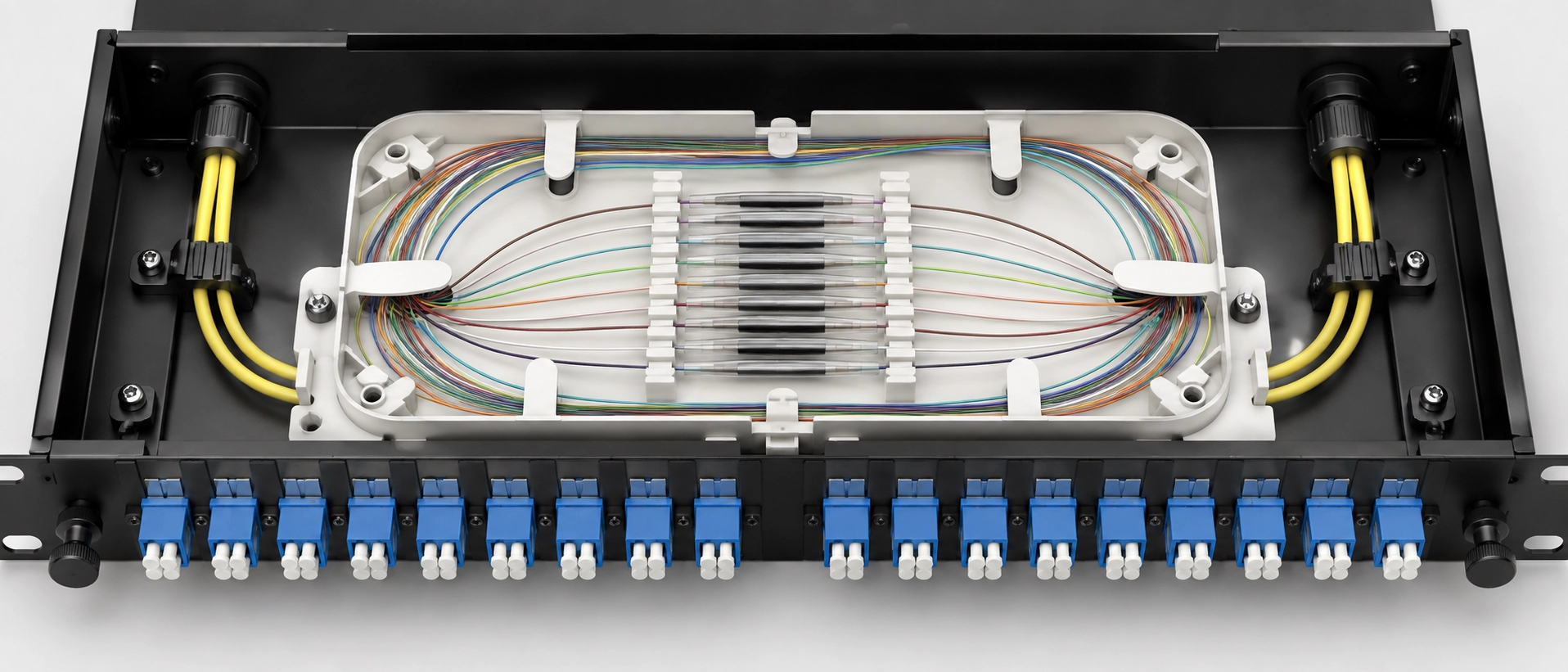

Fiber Pigtail Splice Tray Routing, Slack u Rack Reality
Uża splice-fuq il-konnetturi minflok il-pigtails tal-fibra meta l-pożizzjonijiet tat-trejs, aktar milli t-telf ottiku jew l-ispiża tal-unità, huma r-restrizzjoni li torbot. Splice-fuq konnetturi m'għandhomx bżonn ta' kmiem ta' protezzjoni esterna jew pożizzjoni ta' detentur biex jaħżnuh (Netwerks Fluke), u f'kompartiment 1U bi trej li diġà jġorr komplement sħiħ ta 'ġonot, dan huwa deċiżiv.
Il-konfini jimxi b'mod ieħor taħt erba' kundizzjonijiet: l-ispazju tal-pannelli huwa adegwat, l-ispiża għal kull terminazzjoni tikkonċerna l-volum, l-interface tal-konnettur jista 'jkollha bżonn tinbidel aktar tard fil-ħajja tal-impjant, jew trid li t-tarf tal-konnettur ikun oġġett ittestjat fil-fabbrika-b'figuri ta' telf dokumentati aktar milli wieħed prodott fil-qasam-.
Tliet sitwazzjonijiet ta' skjerament jagħmlu l-pigtail tal-fibra vs splice-fuq deċiżjoni tal-konnettur f'konkos ta' patch panel. F'kabinett FTTH jew kaxxa terminali, il-pigtails huma r-rotta preferuta meta l-kaxxa tintbagħat bi trej integrali, l-għadd tad-detentur ikopri l-għadd tal-fibra b'mill-inqas pożizzjoni waħda żejda, it-tul tal-kmiem li tixtri fil-fatt joqgħod f'dak id-detentur, u d-disinn jitlob konnettur mitmum mill-fabbrika - fil-port. Ibdel kwalunkwe waħda minn dawk u erġa-agħmel it-tqabbil. Fi carrier ODF f'daħla ta' ċentru tad-dejta, l-impjant li jkun dieħel huwa konvenzjonalment imqabbad ma 'pannelli mgħobbija bi dnub mitmuma mill-fabbrika-u l-arkitettura tassumi trejs jeżistu, għalhekk kull min jistaqsi kif jgħaqqad il-pigtails tal-fibra f'ODF qed jaħdem ġewwa disinn li diġà wieġeb din il-mistoqsija. F'IDF ta' intrapriża kkompressata fejn ġie speċifikat panel 1U għal 48 fibra, l-aritmetika ta' spiss ma tagħlaqx, u l-għażla reali hija bejn għeluq aktar profond u splice-fuq konnetturi. Dak il-kompromess-huwa l-istess waraiqabbel patch panel ma' ODFfl-istadju tad-disinn.
Jekk l-aritmetika tagħlaq fil-każ speċifiku tiegħek tiddependi fuq tliet varjabbli l-ebda oġġett ġenerali ma jista 'jipprovdi: il-kapaċità tad-detentur tat-trej tiegħek, it-tul tal-kmiem ta' protezzjoni li qed tuża, u l-mogħdija tar-rotta minn detentur għal adapter. Ibgħatilna l-mudell tal-panel, l-għadd tat-trejs u l-għadd tal-fibra, u aħna se naħdmu l-figuri ta 'slack u tul kontra dawk it-tlieta u nibagħtu lura tul tal-pigtail rakkomandat u sekwenza tal-fibra għal dak l-egħluq, flimkien mal-worksheet tal-kejl li konna naslu s'hemm.
Tispeċifika Pigtails Fiber Li Splice Cleanly
Tmien linji ta 'speċifikazzjoni jiddeterminaw kif pigtail tal-fibra jġib ruħu fuq il-bank, u kull waħda minnhom tidher aktar tard bħala jew veloċità jew xogħol mill-ġdid fit-trej.
| Speċifikazzjoni | Għaliex tibdel ix-xogħol ta 'splice |
|---|---|
| Tip ta 'konnettur | LC, SC, FC, ST, E2000 u oħrajn, imqabbla mal-pjanċa tal-adapter diġà speċifikata aktar milli mat-transceiver |
| Pollakk | UPC għal links diġitali standard, APC fejn ir-riflessjoni tad-dahar hija importanti, bħal f'overlay tal-vidjo PON u RF. Il-differenza bejn il-ġeometrija tal-wiċċ tat-tarf-APC u UPCprimarjament jibdel it-telf tar-redditu. It-telf tal-inserzjoni għadu jiddependi fuq il-ġeometrija tal-wiċċ-tarf, il-konċentriċità tal-ferrule, l-indafa u l-kwalità tal-konnettur tat-tgħammir |
| Grad tal-fibra u MFD iddikjarat | G.652D, G.657A1 jew G.657A2, bl-MFD nominali ddikjarat, sabiex ir-riżultati tal-OTDR ikunu interpretabbli kontra t-trunk |
| Mod u kategorija | OS1/OS2, jew OM1 permezz OM5. Nuqqas ta' qbil hawnhekk hija problema ta' ri-ippjanar, mhux problema ta' splicing |
| Dijametru tal-kejbil | 0.9 mm għal trej-xogħol dens, 2.0 mm jew 3.0 mm fejn ir-riġel jiġi mmaniġġjat jew immexxi 'l barra mill-ispazju magħluq |
| Materjal tal-ġakketta | PVC, LSZH jew PE, determinati mill-ispeċifikazzjoni tal-proġett, il-klassifikazzjoni tan-nar lokali u l-ispazju ta 'installazzjoni. Fornitur m'għandux jissostitwixxi wieħed għal ieħor għal raġunijiet ta' prezz mingħajr approvazzjoni bil-miktub |
| Tul u għadd tal-fibra | Derivat billi tkejjel il-mogħdija attwali: il-pożizzjoni tal-holder, ir-rotta tal-liwja-raġġ, il-pożizzjoni tal-adapter, imbagħad linja tas-servizz twil biżżejjed għal re-splice waħda fit-tul tal-istrixxa tiegħek. L-offerti standard jimxu minn 0.5 m sa 3 m f'għadd minn 1 sa 48, u l-figura korretta f'dik il-firxa ġejja mill-pannell aktar milli minn regola ġenerali |
| Sekwenza tal-kulur u tikkettar | TIA-598-D jew ordni IEC, flimkien ma 'tikketti tal-proġett, barcodes jew kodiċi QR applikati fil-fabbrika aktar milli minn tekniku fuq sellum |
Żewġ linji ta' dokumentazzjoni jappartjenu għall-istess ordni ta' xiri: għal kull-lott jew għal kull-reġistri tat-test tal-unità li jkopru telf ta' inserzjoni u telf ta' ritorn, u ċertifikat ta' konformità. It-tnejn huma riżultati standard min-naħa tagħna aktar milli eċċezzjonijiet, li huwa dak li jagħmel il-konversazzjoni tal-aċċettazzjoni qasira meta r-riżultati tal-OTDR tal-klijent stess ikunu taħt reviżjoni.
Jekk trid tara kif tidher fil-fatt dik id-dokumentazzjoni qabel ma timpenja ruħha ma' fornitur, staqsina għalpigtail tal-fibra ottika tad-dwanafolja ta' speċifikazzjoni flimkien ma' kampjun ta' rapport tat-test IL u RL minn lott komparabbli. Huwa mod aktar mgħaġġel biex tiġġudika manifattur minn kwalunkwe talba ta 'datasheet, inklużi dawk f'dan l-artikolu.
FAQ
X'inhu telf ta 'splice aċċettabbli meta splicing pigtails tal-fibra?
Taħt 0.1 dB għal kull splice hija l-mira tax-xogħol għax-xogħol tat-telekomunikazzjoni u 0.3 dB huwa l-limitu ANSI/TIA-568.3-E għall-kejbils tal-bini, iżda l-ispeċifikazzjoni tal-proġett tirregola fejn jidħlu f'kunflitt.
Għaliex l-OTDR tiegħi juri telf negattiv fuq splice pigtail tal-fibra?
Huwa artifact backscatter ikkawżat minn differenza fid-dijametru tal-qasam tal-mod bejn iż-żewġ fibri, u l-medja bidirezzjonali tneħħiha.
X'angolu ta' qsim għandu bżonn splice tal-pigtail tal-fibra b'telf baxx-?
Taħt 0.5 gradi huwa fejn ir-riżultati jsiru ripetuti b'mod konsistenti, sakemm it-tul tal-istrixxa, il-pożizzjoni tad-detentur u d-daqs tal-kmiem ikunu mqabbla mat-tagħmir tiegħek.
Għandi bżonn ta 'patch panel speċjali biex jgħaqqad il-pigtails tal-fibra?
Iva. L-egħluq jeħtieġ immuntar ta' trej, detenturi ta' splice, ħażna slack u gwidi ta'-radju tal-liwja, u chassis ta' terminazzjoni diretta-nieqes minn dawn ma jistgħux prattikament jiġu kkonvertiti fuq il-post.
Għandi nuża pigtails tal-fibra jew splice-fuq konnetturi?
Uża pigtails meta l-ispazju tat-trej huwa adegwat u l-ispiża għal kull port jew il-flessibbiltà tal-konnettur tkun importanti, u uża splice-fuq il-konnetturi meta l-pożizzjonijiet tat-trej huma r-restrizzjoni li torbot.
Kif nagħżel it-tul it-tajjeb tal-pigtail tal-fibra għal pannell tal-immuntar ta' rack-?
Kejjel il-mogħdija reali mid-detentur tal-isplice sal-pożizzjoni tal-adapter tul ir-rotta tal-liwja-raġġ, imbagħad żid loop tas-servizz twil biżżejjed għal re-splice waħda fit-tul tal-istrixxa tiegħek.
