Kif Agħżel Fiber Optic Pigtail: Speċifikazzjonijiet u Gwida tax-Xerrej

Poġġi żewġ datasheets tal-fornitur ħdejn xulxin u t-tnejn se jaqrawIL Inqas minn jew ugwali għal 0.3 dB, RL Ikbar minn jew ugwali għal 50 dB. Ordna mit-tnejn, għaqqadhom fl-istess ODF, u l-baġits tal-link imkejla jistgħu jvarjaw. Żewġ speċifikazzjonijiet tal-pigtail tal-fibra ottika jistgħu jikkwotaw l-istess limiti filwaqt li jiddeskrivu prodotti materjalment differenti, minħabba li numru miktub mingħajr il-metodu ta 'kejl tiegħu mhuwiex speċifikazzjoni. Hija talba tas-suq.

Dak id-distakk huwa fejn jibdew il-biċċa l-kbira tat-tilwim tal-kunsinna. Ladarba t-trej jingħalaq u t-traċċa OTDR tkun quddiem klijent, ħadd ma jista 'jiddeċiedi b'mod retroattiv jekk il-kwotat 0.3 dB kienx imkejjel kontra korda ta' referenza jew bħala valur imqabbad bl-addoċċ, jekk l-adapters fil-panel humiex fl-istess klassi ta 'prestazzjoni bħall-konnetturi, jew liema edizzjoni tal-istandard ta' spezzjoni tal-wiċċ tal-aħħar-kienet tigggrada l-fabbrika.

Din il-gwida ma tispjegax x'inhi pigtail jew kif hija differenti minn patch cord. Dik ir-raġuni hija diġà koperta fin-nota tagħna dwarid-differenza bejn pigtail tal-fibra u korda tal-garża. Dak li ġej huwa idjaq: id-disa' linji li jappartjenu għal speċifikazzjoni, dak li kull wieħed fil-fatt jikkontrolla, u x'jiġri fuq il-post meta waħda minnhom titħalla vojta.

Kollox taħt mapep għal wieħed minn dawn l-oqsma. Jekk l-RFQ tiegħek jiddikjara d-disa', żewġ fornituri qed jikkwotaw l-istess prodott u l-paragun tal-prezzijiet isir sinifikanti. Jekk tgħid erbgħa, qed tqabbel kwotazzjonijiet għal prodotti differenti.

L-ismijiet tal-qasam huma n-nofs faċli. RFQ operabbli ġġorr tliet kolonni aktar milli waħda, li tistabbilixxi r-rekwiżit tax-xerrej, ir-rispons tal-fornitur u l-evidenza ta 'aċċettazzjoni għal kull waħda mid-disa' speċifikazzjonijiet tal-pigtail tal-fibra ottika, minħabba li qasam li fornitur huwa permess li jħalli vojt huwa qasam li jiġi deċiż fil-fabbrika aktar milli minnek. Liema evidenza ta 'aċċettazzjoni ta' min jitlob għal kull linja huwa dak li jistabbilixxi l-bqija ta 'dan l-artikolu.

Linji Spec 1 u 2: Modalità Unika vs Għażla tal-Pigtail tal-Fibra Multimode u Interface tal-Konnettur

"Modalità-Single" mhix speċifikazzjoni. Pigtail tal-fibra ottika b'mod wieħed mibni fuq standard G.652D jaġixxi b'mod differenti minn wieħed mibni fuq G.657A2, li s-sensittività mnaqqsa ta 'makrobend tagħha tittollera coiling aktar strett. Fejn il-ġeometrija tat-trej tippermetti li s-slack joqgħod sew fuq ir-raġġ tal-liwja minimu speċifikat tal-fibra, G.652D hija t-tweġiba korretta u irħas. F'kaxxi terminali FTTH kompatti, kompartimenti tal--immonta mal-ħajt u kasetts densi fejn il-coil hija sfurzata qrib dak il-limitu, billi tispeċifika G.657A1 jew A2 tnaqqas ir-riskju ta' telf tal-makrobend-li jipproduċi mġieba intermittenti, dipendenti fuq it-temperatura-, li huwa diffiċli ħafna biex jiġi traċċat ladarba l-qafas ikun popolat.



Żewġ mistoqsijiet separati ikkollassaw f'waħda fuq in-naħa multimode. Il-kompatibilità ġeometrika hija l-ewwel waħda: fibri 50/125 µm (OM3, OM4, OM5) interkonnessi fiżikament, filwaqt li tgħaqqadhom ma '62.5/125 µm OM1 toħloq nuqqas ta' qbil fid-daqs tal-qalba li ma jistax jiġi kkoreġut billi jittejjeb l-allinjament tal-isplice waħdu. Faxxa tal-frekwenza modali hija t-tieni waħda u indipendenti: kanal mibni minn gradi mħallta jwettaq l-inqas bandwidth modali effettiv fih, għalhekk rabta OM4 li bil-kwiet fiha pigtail tal-fibra ottika multimode OM3 trid tiġi vverifikata kontra t-tul attwali u r-rata tal-linja aktar milli suppost aċċettabbli.

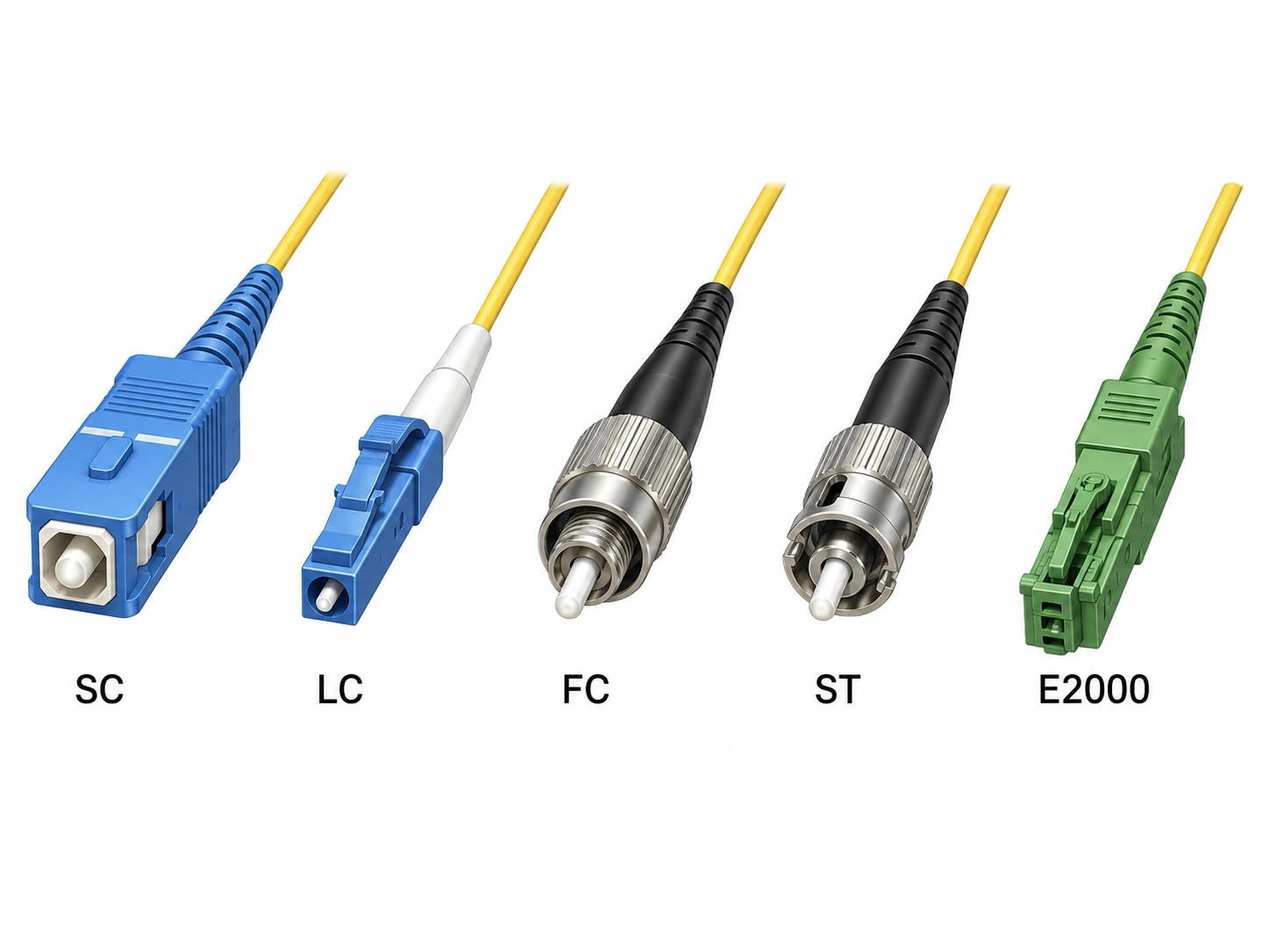

L-għażla tal-konnettur hija aktar mekkanika milli ottika. LC jiddomina pannelli ta '-densità għolja minħabba li jirdoppja l-għadd tal-port għal kull unità ta' rack, SC jibqa 'standard madwar GPON u ħafna mis-saff ta' aċċess FTTH, u FC jippersisti fit-test u l-kejl u f'frejms tat-telekomunikazzjoni anzjani. Qabel ma jonqos bogħod minnha, il-interface FC bil-kamin u fejn xorta jaqla posthata’ min iċċekkja. L-E2000 jidher fejn interfaċċja b'shutter, b'-redditu għoli-hija obbligatorja. Dak li jgħodd fuq il-linja tal-ispeċifikazzjonijiet huwa li ssemmi l-parti IEC 61754 applikabbli flimkien mal-familja tal-konnetturi, għaliex dan huwa dak li jiddefinixxi l-ġeometrija tat-tgħammir li nbnew għaliha l-pannell u l-adapters tiegħek.

Wiċċ tat-tarf UPC huwa bil-koppla u mating ċatt mal-kontroparti tiegħu. Wiċċ tarf APC huwa mitħun fi 8 gradi, li jmexxi d-dawl rifless 'il barra mill-qalba u fil-kisi. Il-konsegwenza prattika hija telf tar-ritorn. Interfaces angolati huma speċifikati fir-reġjun ta 'Akbar minn jew ugwali għal 60 dB meta mgħammrin u -interfaces ta' kuntatt fiżiku madwar ir-reġjun ta 'Akbar minn jew ugwali għal 50–55 dB, u d-differenza hija l-aktar importanti fejn il-qawwa riflessa tiddegrada b'mod attiv is-sinjal, li jfisser distribuzzjoni PON u FTTx, overlays CATV, trasport DWDM u RF analogu. Għal LAN ta 'intrapriża, links standard tad-dejta diġitali u l-biċċa l-kbira tal-kanali taċ-ċentru tad-dejta b'modalità waħda-, pigtail tal-fibra ottika UPC li jissodisfa rekwiżit ta' telf ta 'ritorn ta' 50 dB huwa biżżejjed, sakemm it-tolleranza tar-riflettanza tat-transceiver stess tiġi ċċekkjata aktar milli preżunta.

It-tip Pollakk mhuwiex qasam għal kull-oġġett, huwa qasam ta' kanal-wisa'. Il-pigtail, l-adapter, il-port tal-patch panel u l-interface tat-tagħmir kollha jridu jaqblu, u l-RFQ għandha tiddikjara l-lustrar għal kull pigtail tal-fibra ottika u kull adapter fil-kanal aktar milli jassumi li l-installatur jinduna. Il-ġeometrija tal-interface wara l-angolu hija maħduma fit-tqassim tagħna ta 'kif il-konnetturi APC huma differenti minn UPC.

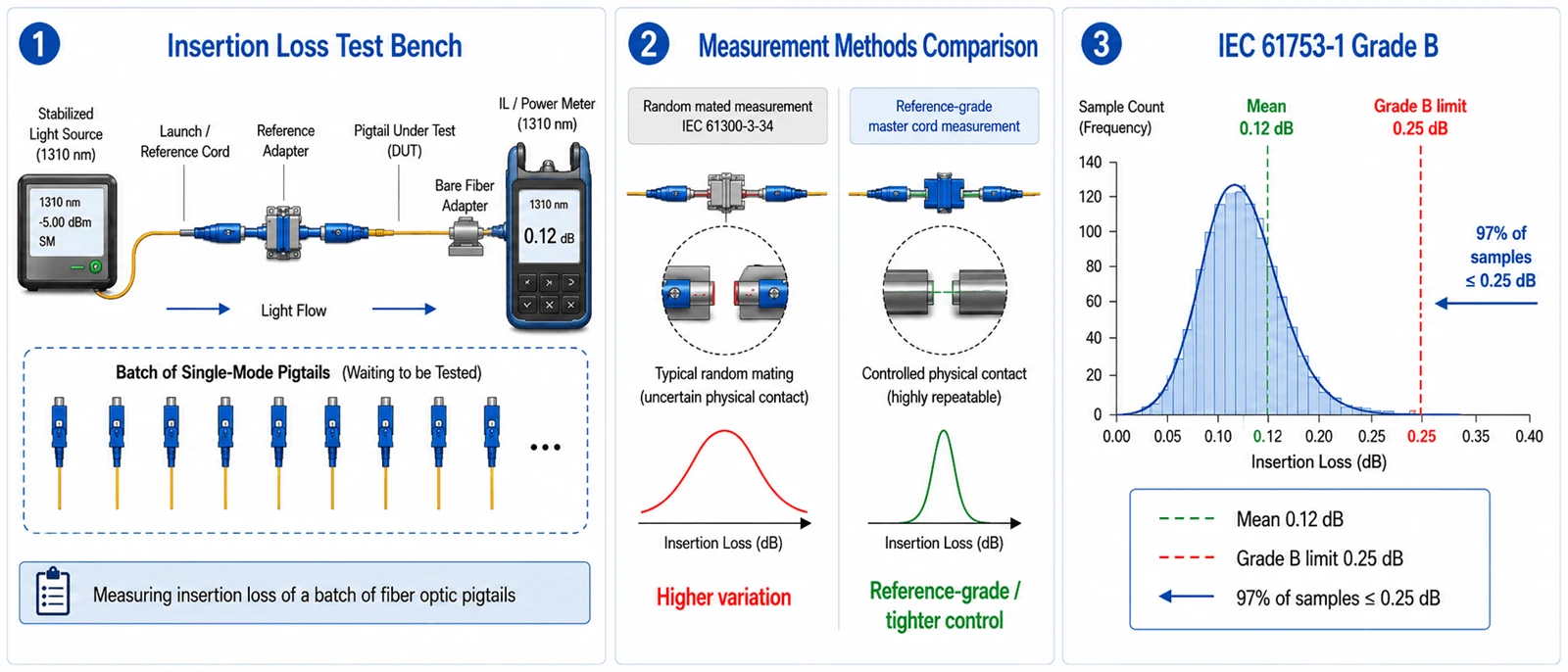

Telf ta 'inserzjoni għal par ta' konnettur jista 'jiġi kkaratterizzat b'żewġ modi. Imkejjel ma' korda kaptan ta' grad ta' referenza-(konnettur sintonizzat u kkontrollat ​​sewwa miżmum għall-metroloġija), konnettur tal-produzzjoni jipproduċi figura flattering. Imkejjel bħala asieħeb każwali, fejn kwalunkwe konnettur mill-lott huwa magħqud ma 'xi ieħor, id-distribuzzjoni titwessa', minħabba li l-pożizzjonijiet tal-qalba taż-żewġ ferrules m'għadhomx jiġu kkumpensati minn sieħeb ideali. Iż-żewġ numri huma onesti, u mhumiex l-istess numru, u huwa għalhekk li l-istandard tat-telf tal-inserzjoni tal-pigtail tal-fibra ottika li tikkwota huwa importanti aktar mill-figura li tikkwota.

IEC 61753-1 issolvi l-ambigwità billi tiddefinixxi gradi ta' attenwazzjoni statistikament, fuq bażi ta' imqabbla b'mod każwali, bil-metodu ta' kejl iffissat bħala IEC 61300-3-34. Il-Grad B huwa speċifikat bħala medja ta' 0.12 dB jew inqas b'0.25 dB massimu għal mill-inqas 97% tal-kampjuni, Grad C f'0.50 dB massimu b'medja ta' 0.25 dB, u Grad D f'1.0 dB massimu. Kampjun wieħed li jgħaddi b'0.3 dB kontra korda ta 'referenza hija dikjarazzjoni ferm aktar dgħajfa minn lott li jiltaqa' Grad B. Iċċita l-istandard bl-edizzjoni attwali u l-emenda tiegħu fuq il-linja RFQ, bl-istess mod li tikkwota kwalunkwe dokument ta 'aċċettazzjoni ieħor.

Distinzjoni waħda tintilef kontinwament, inkluż fi datasheets minn fornituri li għandhom ikunu jafu aħjar.Il-gradi ta 'attenwazzjoni u l-gradi ta' telf ta 'ritorn huma żewġ skali paralleli, mhux wieħed.Il-gradi tal-ittri B, C u D jiddeskrivu t-telf tal-inserzjoni. It-telf tar-ritorn huwa speċifikat separatament, bil-livell tal-interface angolat-definit f'Ikbar minn jew ugwali għal 60 dB imqabbad. Il-kitba ta ' "Grad B" fuq RFQ għalhekk ma tgħid xejn dwar ir-riflettanza, u pigtail tal-fibra ottika tista' tilħaq il-Grad B filwaqt li ġġorr kwalunkwe telf ta 'ritorn li l-fornitur għażel li jibni. Iddikjara t-tnejn.

Il-Grad B jeħtieġ orjentazzjoni tal-qalba kkontrollata

Il-kisba tal-Grad B b'mod konsistenti teħtieġ b'mod komuni li tikkontrolla fejn il-qalba tal-fibra toqgħod relattiva għall-assi tal-ferrule, li fil-prattika tfisser li l-assemblatur jorjenta u jiffissa l-ferrule sabiex l-eċċentriċità tal-qalba taqa 'f'direzzjoni magħrufa. Fornitur mingħajr dak il-pass jista 'jipproduċi kampjun tajjeb. Jipproduċu tajbadistribuzzjonihija kapaċità differenti, u huwa għalhekk li r-reviżjonijiet tal-2024 għas-serje IEC 61755-3 ifformalizzaw statistika tal-eċċentriċità ċentrali għal dawn l-interfaces.

L-adapter huwa parti mill-konnessjoni mkejla

Il-kmiem huwa dak li jżomm iż-żewġ ferrules koassjali, għalhekk adapter ta 'tolleranza -laxka jista' jipprevjeni li l-konnessjoni immuntata milli tissodisfa d-distribuzzjoni ta 'attenwazzjoni maħsuba anke meta l-pigtail tal-fibra ottika premium innifsu jkun fil-grad. Ivverifika bħala konnessjoni magħquda aktar milli bħala komponent. Dan huwa faċli li titlef preċiżament minħabba li l-ispezzjoni li tkun deħlin normalment tittestja l-pigtail waħdu.

Taħt in-numri tat-telf ipoġġu l-parametri ġeometriċi li jipproduċuhom: raġġ tal-kurvatura, offset tal-apex (kemm l-ogħla punt tal-koppla joqgħod mill-assi tal-fibra) u l-għoli tal-fibra, il-protrużjoni jew il-qtugħ tal-fibra relattiv għall-ferrule. Flimkien jiddeterminaw jekk iż-żewġ qlub fil-fatt imissux taħt it-tagħbija tar-rebbiegħa. Dawn huma outputs tal-proċess tal-illustrar, mhux għażliet ta 'disinn, u huwa għalhekk li huma l-aktar mod mgħaġġel biex tiddistingwi linja ta' produzzjoni kkontrollata minn waħda sottokuntrattata.

L-indafa hija n-nofs l-ieħor. Il-kontaminazzjoni ta' l-aħħar-wiċċ hija ripetutament identifikata madwar l-industrija bħala l-kawża ewlenija ta' falliment fin-netwerks tal-fibra installati, u fuq qalba ta'-modalità unika ta' 9 µm partiċelli li jinsabu fir-reġjun tal-qalba jistgħu jikkawżaw attenwazzjoni jew riflessjoni severa aktar milli waħda marġinali. Għandu wkoll it-tendenza li jidher bħala telf ta 'ritorn degradat qabel ma jidher bħala telf ta' inserzjoni degradat, għalhekk qari tal-qawwa-miter jista 'jpoġġi ġewwa spec waqt li sistema koerenti jew amplifikata tkun diġà ħruq marġini.

Il-prestazzjoni ottika tirregola, u l-ispezzjoni viżwali ma tkunx waħedha

It-tielet edizzjoni tal-2022 tal-IEC 61300-3-35 tiddikjara direttament li l-ispezzjoni viżwali hija minbarra, u ma tissostitwixxix, il-kejl tal-attenwazzjoni u t-telf tar-ritorn. Jmur lil hinn: konnettur li jkun ġie mnaddaf minn debris maħlul u li għadu jonqos mill-ispezzjoni viżwali ma jiġix miċħud awtomatikament jekk jilħaq il-prestazzjoni ottika speċifikata (IEC). Klawżola tal-RFQ li taqra "ċaħda fuq falliment viżiv" għalhekk tikkontradixxi l-istandard attwali. Ikteb ir-regola ta 'aċċettazzjoni bil-mod kif l-istandard jiktebha, bl-ispezzjoni flimkien mal-kwalifika ottika u l-prestazzjoni ottika tirregola.

Iddikjara s-sena tal-edizzjoni, għax il-kriterji mxew

It-tielet edizzjoni neħħiet ir-rekwiżiti tal-ispezzjoni għaż-żoni Ċ u D u kitbet mill-ġdid partijiet tal-kriterji taż-żona A u B. "Jitkonforma ma' IEC 61300-3-35" mingħajr data għalhekk ma tistax tiġi infurzata, minħabba li l-fornitur u x-xerrej jistgħu jikklassifikaw kontra settijiet ta' regoli differenti u t-tnejn qed jgħidu l-verità (Netwerks Fluke).

Awtomatizza l-gradazzjoni, u ttratta l-ippakkjar bħala parti mill-ispeċifikazzjoni

Il-ġudizzju tal-bniedem li jgħaddi/falli jvarja skont it-tekniku, id-dawl ambjentali u l-wiri, li jagħmel id-deċiżjonijiet ta' aċċettazzjoni mhux-riproduċibbli, filwaqt li analiżi awtomatizzata tal-immaġni tipproduċi riżultat li jista' jiġi mehmuż ma' rekord tal-lott. L-imballaġġ huwa importanti aktar milli jidher: l-ippakkjar mhux-ermetiku mhuwiex garanzija ta' indafa-tul fit-tul, għalhekk mhux miftuħ m'għandux jinqara bħala nadif. L-għotjien tat-trab u l-metodu tal-ippakkjar jappartjenu fuq il-folja tal-ispeċifikazzjonijiet tal-pigtail tal-fibra ottika, u l-ispezzjoni fuq il-post qabel it-tgħammir tibqa 'obbligatorja irrispettivament minn kemm tidher tajba d-dejta tal-fabbrika.

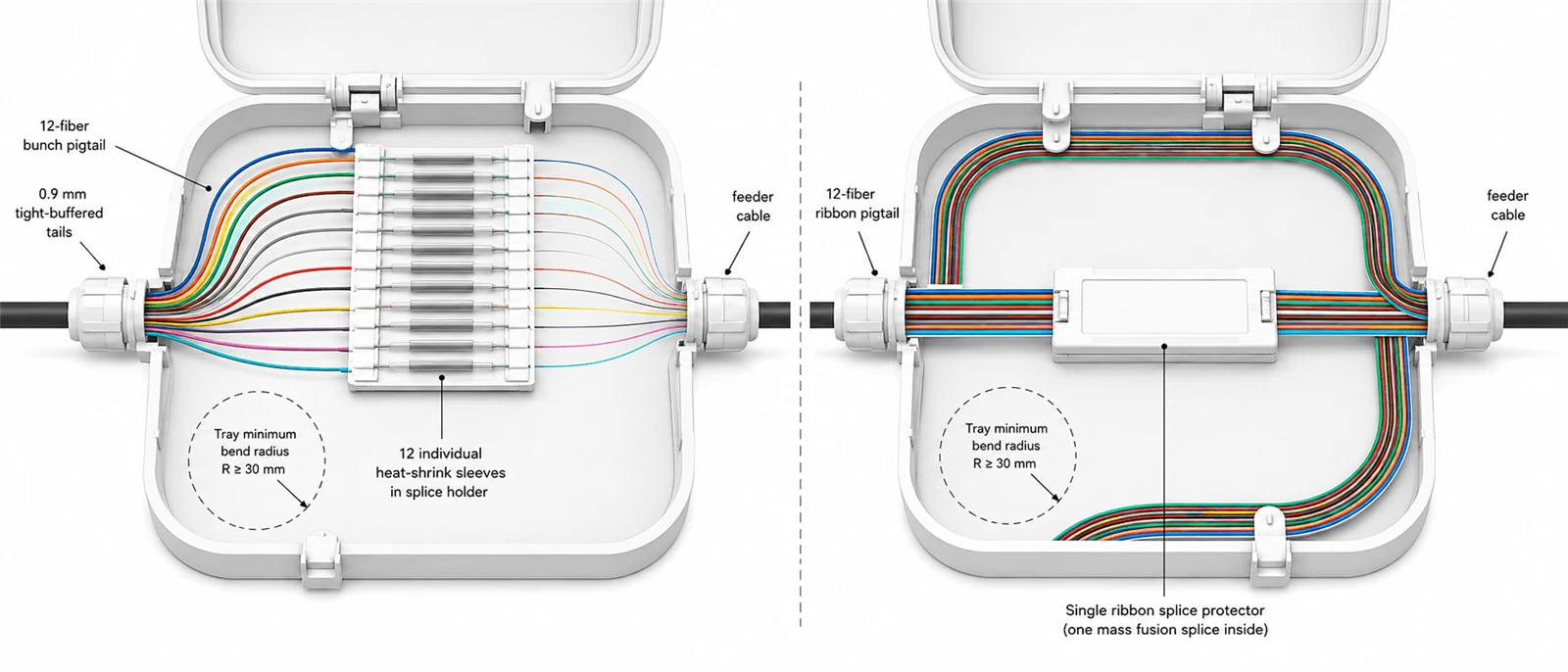

L-istruttura hija magħżula mill-kompartiment. Il-kostruzzjoni issikkata-buffered ta' 0.9 mm hija d-default għal splice-xogħol ta' trej minħabba li tiddevja u tikkolja fi trejs ristretti, filwaqt li kostruzzjonijiet b'ġakketta ta' 2.0 mm u 3.0 mm iżidu protezzjoni tat-tgħaffiġ u tat-tensjoni fejn id-denb jiġi mmaniġġjat ripetutament jew iħalli l-ispazju magħluq. Ġkieket itqal huma notevolment aktar diffiċli biex jinġabru ġewwa trej mibni madwar raġġ minimu żgħir, li huwa l-limitu prattiku ta 'kemm tista' titla 'dik l-iskala. Bejn iż-żewġ metodi ta 'splice hemm deċiżjoni reali: 12-il fibra mazz fibra ottika pigtail splices individwalment, li jaqbel ma' terminazzjonijiet imħallta jew f'fażijiet, filwaqt li żigarella tispiċċa b'fużjoni tal-massa, li hija drammatikament aktar mgħaġġla fuq skala iżda teħtieġ fibra żigarella fuq in-naħa li tidħol u reġim ta 'protettur ta' splice li jaqbel. L-ordni ta' żigarella f'impjant mitmum għal splicing individwali tikkonverti l-iffrankar tax-xogħol f'penali tax-xogħol.

Kodiċi tal-kulur tal-pigtail ta '12-il fibra jista' jsegwi TIA-598 jew il-konvenzjoni IEC skont l-ispeċifikazzjoni tal-proġett. Semmi l-istandard fuq il-linja spec aktar milli tikteb "kuluri standard", u vverifikah kontra s-sekwenza diġà installata fil-qafas, minħabba li qafas popolat taħt żewġ konvenzjonijiet jagħmel kull traċċa ta 'ħsara futura aktar bil-mod. Dik il-verifika tappartjeni għall-aċċettazzjoni ODF u l-ġestjoni tal-fibra aktar milli għall-ewwel tort.

It-tul huwa l-qasam l-aktar spiss mimli mill-vizzju, u huwa aritmetiku aktar milli preferenza. Ħu l-mogħdija tar-rotta mill-punt ta 'splice sat-terminazzjoni, żid il-laxka li t-trej teħtieġ biex tikkolja fir-raġġ ta' liwja minimu speċifikat tagħha, żid allowance tas-servizz, imbagħad arrotonda sal-pass standard li jmiss. Illustrazzjoni maħduma: rotta ta '1.2 m, żewġ kolji fi trej li r-raġġ minimu ddikjarat tiegħu huwa ta' 30 mm (madwar 0.19 m ta 'fibra kull dawra, għalhekk 0.38 m), flimkien ma' 0.1 m fit-terminazzjoni, tagħti 1.68 m, li ssir ordni ta '2.0 m. Ordni taħt dak u l-fibra hija sfurzata wara l-limitu tal-liwja tagħha, li tipproduċi attenwazzjoni li tidher biss wara li t-trej jingħalaq. Ordna sew 'il fuq minnha u l-eċċess jikkonġestixxi l-cassette, u jfixkel ix-xogħol ta' wara. L-istess aritmetika tiddeċiedi jekk l-egħluq innifsu għandux il-kapaċità, li huwa l-punt li fihpatch panel u għażla tal-kompartimentma jibqax deċiżjoni separata mill-ispeċifikazzjoni tal-pigtail tal-fibra ottika.

L-għażla tal-ġakketta hija mmexxija mill-kodiċi tan-nar qabel kull ħaġa oħra. Il-PVC huwa materjal ta' skop ġenerali offrut b'mod-, pigtail tal-fibra ottika LSZH hija speċifikata fejn it-tossiċità tad-duħħan u l-opaċità fi spazji okkupati magħluqa huma regolati, u d-denominazzjonijiet OFNR u OFNP japplikaw fejn listi riser u plenum huma infurzati. Dawn huma deċiżjonijiet ta' konformità aktar milli dawk ta' prestazzjoni. Ikteb l-elenkar li jeħtieġ il-kodiċi lokali tal-bini, l-elettriku u tan-nar tiegħek aktar milli l-isem tal-materjal, minħabba li r-rekwiżit ivarja skont il-ġurisdizzjoni u l-ispeċifikazzjoni tal-proġett.

Pigtail standard tal-fibra ottika ta 'ġewwa mhix mibnija għal espożizzjoni diretta fuq barra, u nippreferu ngħidu hekk qabel ordni milli wara. Huwa nieqes mill-ġakketta UV-stabbli, reżistenti għat-temp-u t-tisħiħ meħtieġ biex jgħix iċ-ċikli tat-temperatura, id-dħul tal-umdità u l-istress mekkaniku. "Barra" hija wkoll mhux kundizzjoni waħda, u armored u waterproof mhumiex tweġibiet interkambjabbli. L-espożizzjoni UV tmexxi l-kimika tal-ġakketta, l-ilma wieqaf jew il-kondensazzjoni tmexxi l-issiġillar u l-protezzjoni tad-dħul, ir-riskju tal-annimali gerriema u l-impatt mekkaniku jmexxi l-armatura, u l-firxa tat-temperatura tmexxi kemm l-għażla tal-materjal kif ukoll il-kwalifika li l-assemblaġġ ikun ġie ttestjat għalih. Speċifika l-kundizzjonijiet li l-assemblaġġ se tara u ħalli l-kostruzzjoni ssegwi.

Il-limiti mekkaniċi jappartjenu fuq l-istess linja, bħan-numri tal-assemblaġġ stess. Il-figuri tat-tensjoni tal-ġbid ikkwotati għal barra-cable tat-trunk tal-pjanti ma jittrasferixxux għal assemblaġġ qasir connectorized, li l-parametri limitattivi tiegħu huma l-klassifikazzjoni tat-tensjoni tal-kejbil tad-denb u l-forza ta 'żamma tal-konnettur tat-tarf terminat. Irrikjedi t-tnejn mid-datasheet tal-kostruzzjoni speċifika li qed tordna, u teħtieġhom għall-SKU aktar milli għall-familja tal-prodott.

Telcordia GR-326-CORE hija l-aktar kredenzjali ċċitata u applikata ħażin f'din il-kategorija tal-prodott. Hija tistabbilixxi rekwiżiti ġeneriċi għall-konnetturi użati biex jingħaqdu fibri ottiċi b'mod wieħed u għall-assemblaġġi tal-jumpers magħmulin minnhom (Telcordia). Konnetturi li jistgħu jintramaw fuq il-post huma koperti separatament taħt GR-1081, u prodotti tat-tindif tal-konnetturi taħt GR-2923.

Id-dokument l-aktar spiss ikkwotat flimkien miegħu huwa kkwotat ħażin.GR-1435-CORE hija "Rekwiżiti Ġeneriċi għal Konnetturi Ottiċi Multi-Fiber", li tfisser multi-fibra, mhux multimode.Jindirizza konnetturi multi-fibra bħal assemblaġġi ta' stil MPO-, u s-suġġett tiegħu għadu single-mode. Ħafna letteratura tal-fornitur tittraskriviha bħala l-kontroparti multimode għal GR-326, u x-xerrejja jirtu l-iżball fl-RFQs tagħhom stess. Jekk fornitur joffri dokumentazzjoni GR-326 biex jappoġġja pigtail tal-fibra ottika multimode, ir-rispons korrett huwa li ma titlobx GR-1435. Huwa li jiġi rikonoxxut li l-ebda dokument Telcordia GR f'dik il-familja ma jkopri l-prodott, u li minflok tiġi speċifikata l-aċċettazzjoni fuq il-gradi tal-prestazzjoni IEC u d-dejta tat-test tal-lott.

L-evidenza tal-kwalifika u l-evidenza tal-konsenja mhumiex l-istess dokument

Rapport ta' kwalifika GR-326 jiddeskrivi disinn ta' konnettur li baqa' ħaj minn reġim ta' test; ma tgħid xejn dwar ir-rukkell li jasal ix-xahar id-dieħel. L-ISO 9001 jiċċertifika li proċess ta' manifattura huwa dokumentat u kkontrollat, mhux li kwalunkwe lott issodisfa speċifikazzjoni ottika, u CE u RoHS huma dikjarazzjonijiet ta' aċċess-suq u sustanza. Dak li jiddeskrivi l-ġarr tiegħek huwa rekord tat-test marbut mal-lott tiegħek, li jiddikjara l-metodu tal-kejl, il-wavelength, il-bażi tal-kampjun u l-identifikatur tal-lott. Itlob għal kwalifika ta' parti terza meta tkun qed tapprova disinn ta' konnettur fi standard tan-netwerk. Itlob għal rekords tal-lott meta tkun qed taċċetta l-kunsinna ta’ ordni ta’ fiber optic pigtail. Tħawwad it-tnejn huwa kif ix-xerrejja jispiċċaw b'ċertifikat impressjonanti u rukkell mhux verifikabbli.

L-istess disa 'oqsma jipproduċu rekwiżiti ottiċi u mekkaniċi materjalment differenti skont fejn il-prodott jinżel. Iż-żewġ kolonni hawn taħt huma speċifikazzjoni tal-bidu illustrattiva derivata mis-suppożizzjonijiet iddikjarati, mhux rekwiżit universali.

Is-suppożizzjonijiet, u kif jipproduċu l-grad.Il-kolonna GPON tassumi baġit PON ta 'klassi B + ta' 28 dB, splitter 1:32 li jikkonsma bejn wieħed u ieħor 17.5 dB, madwar 5 dB ta 'fibra u telf ta' splice, u żewġ pari ta 'konnetturi mgħammrin. Dan iħalli diversi dB mhux allokati, għalhekk il-Grad Ċ huwa biżżejjed u l-ispeċifikazzjoni tal-Grad B jixtri marġini li l-link m'għandux bżonn. Il-kolonna taċ-ċentru tad-dejta tassumi baġit tal-kanal qrib 2.6 dB bir-rata maħsuba u tilħaq, bejn wieħed u ieħor 1.0 dB ta 'fibra u telf ta' splice, 0.6 dB miżmuma bħala marġini ta 'inġinerija, u erba' pari imgħammrin li jaqsmu l-1.0 dB li jifdal. Dan jippermetti 0.25 dB għal kull par bħala medja, li l-Grad Ċ jikkonsma kompletament mingħajr ebda spazju għar-ras, filwaqt li l-medja ta' 0.12 dB ta' Grad B tħalli spazju għat-tixjiħ u t-tgħammir mill-ġdid. Ibdel il-proporzjon tal-qasma, l-għadd tal-pari jew il-marġni riżervat u r-rakkomandazzjoni tal-grad tinbidel magħha. Il-grad huwa output tal-baġit, mhux attribut tal-applikazzjoni.

Min-naħa tagħna, id-disa' oqsma jimmappaw għal passi tal-produzzjoni li jħallu rekords: verifika tal-fibra u ferrule li dieħla, qsim u tindif, assemblaġġ ta 'konnettur b'temperatura -ikkurat ikkontrollata, programmi separati tal-illustrar għal UPC u APC, spezzjoni awtomatizzata tal-wiċċ-, u ttestjar ottiku għal telf ta' inserzjoni, telf ta' ritorn u tul ta 'polarità, kontinwità finali tal-polarità, kontinwità. Liema minn dawk ir-rekords ta 'min jitlob jiddependi fuq l-iskjerament, u d-differenzi prattiċi bejniethomAmbjenti FTTH, ODF u ċentru tad-dejtajiddeċiedi jekk għandekx bżonn dejta għal kull-oġġett jew statistika tal-lott.

Ikteb id-disa' linji. Iddikjara l-metodu tal-kejl u l-grad ta 'attenwazzjoni separatament mir-rekwiżit tat-telf tar-ritorn fuq il-linja 4, iddikjara s-sena tal-edizzjoni u r-regola ta' aċċettazzjoni li tirregola fuq il-linja 5, agħmel it-tip tal-lustrar kanal-dikjarazzjoni wiesgħa aktar milli għal kull-oġġett wieħed, ikkalkula t-tul mill-egħluq, u teħtieġ figuri ta 'tensjoni u żamma għall-SKU aktar milli għall-familja. Dan waħdu jneħħi l-biċċa l-kbira tat-tilwim tal-kunsinna li tiġġenera din il-kategorija tal-prodott.

Għall-bqija, itlob għal dokumenti aktar milli assigurazzjonijiet. Disponibbli b'ordni: datasheets, għal kull-oġġett jew għal kull-reġistri tat-test tal-lott bil-metodu ta' kejl iddikjarat, rapporti ta' telf ta' inserzjoni u telf ta' ritorn, listi tal-ippakkjar u ċertifikati ta' konformità. Tista'itlob kampjun ittestjat kontra l-ispeċifikazzjoni tad-disa-linji tiegħek, bir-rekord tat-test tal-lott tiegħu. Ibgħat id-disa' oqsma u aħna nirrispondu fl-istess format, inklużi l-linji li se nimbottaw lura fuqhom. Għażliet ta 'speċifikazzjoni sħiħa u oqsma ta' customization huma elenkati fuq il-paġna tal-prodott tal-pigtail tal-fibra ottika.
