Kif tagħżel panel tal-garża tal-fibra ottika jew ODF?

L-għażla ta' patch panel tal-fibra ottika - spiss imsejjaħ ODF jew qafas ta' distribuzzjoni ottika - rari hija biss kwistjoni ta' tqabbil ta' għadd ta' fibra ma' linja fuq kwotazzjoni. F'kamra reali tat-telekomunikazzjoni, netwerk ta 'aċċess FTTH, LAN ta' intrapriża jew ċentru tad-dejta, il-panel għandu wkoll jiffissa l-kejbil li jkun dieħel, jipproteġi splices, iżomm adapters, kordi tal-garża tar-rotta, iġorr tikketti ċari u jħalli spazju biex jikber. Ikseb dawk id-dettalji żbaljati u panel li jħares irħis-kwiet jiswik ħin waqt l-installazzjoni, u għal darb'oħra f'kull upgrade futur.

Din il-gwida hija miktuba mill-perspettiva tal-għażla u l-provvista ta 'komponenti passivi tal-fibra ottika għal proġetti FTTH, telekomunikazzjoni u ċentru tad-dejta. Tgħaddi mid-deċiżjonijiet li fil-fatt huma importanti fuq is-sit - kapaċità, immuntar, adapters, splicing u ġestjoni tal-kejbil - u tispiċċa b'matriċi tal-għażla, lista ta 'kontroll tal-RFQ u lista ta' kontroll ta 'spezzjoni li tista' terġa' tuża fix-xiri li jmiss tiegħek.

X'inhu panel tal-garża tal-fibra ottika / ODF?

Pannell tal-garża tal-fibra ottika hija unità ta 'ġestjoni tal-fibra użata biex ittemm, torganizza, tgħaqqad, tikkonnettja u tipproteġi l-fibri ottiċi. Issibha fil-kmamar tat-telekomunikazzjoni, ċentri tad-dejta, netwerks ta 'aċċess FTTH, netwerks ta' intrapriżi u kabinetti tal-komunikazzjoni.

Fil-lingwa tal-proġett minn jum--jum, "pannell tal-garża tal-fibra ottika", "pannell tal-garża tal-fibra ottika", "ODF" u "frejm tad-distribuzzjoni ottika" spiss jintużaw b'mod interkambjabbli. Id-disinn mekkaniku jvarja, iżda x-xogħol huwa l-istess: biex tagħmel il-konnessjonijiet tal-fibra eħfef biex jiġu mmaniġġjati, ittestjati, iżomm u jespandu. Jekk trid tqassim aktar sħiħ ta' fejn ivarjaw it-termini, dan il-paragun ta' anODF kontra patch panelfis-sistemi tal-fibra ottika huwa post tajjeb biex tibda.

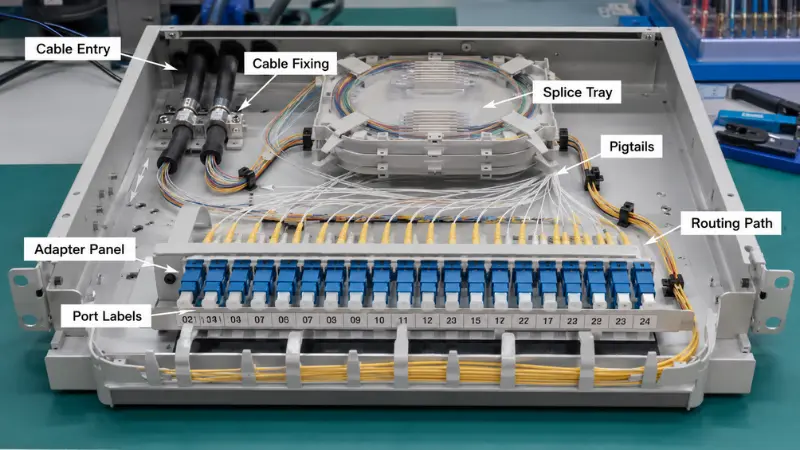

Panel tal-garża tal-fibra tipiku jgħaqqad diversi elementi:

• -Panewijiet tal-adapter li jżommu l-scoupers SC, LC, FC jew MPO
• -Trejs tal-isplice li jipproteġu splices tal-fużjoni u jaħżnu l-fibra żejda
• -Pigtails tal-fibra mdewba mal-kejbil li jkun dieħel
• -Punti tat-twaħħil tal-kejbil u portijiet tad-dħul għall-ħelsien tat-tensjoni
• -Mogħdijiet interni tar-rotot li jżommu r-raġġ tal-liwja
• -Żona ta' ġestjoni tal-korda tal-garża fuq quddiem
• -Tikketti jew identifikazzjoni tal-port

•

Għaliex l-Għażla tal-Panew tal-Garża tal-Fibra t-Tajba hija Kwistjoni?

Il-pannell tal-garża huwa ġeneralment porzjon żgħir tal-baġit totali tan-netwerk, iżda għandu effett kbir fuq il-kwalità tal-installazzjoni u snin ta 'manutenzjoni wara. Panel li jixraq lis-sit iħalli lill-installaturi jindirizzaw il-fibri b'mod nadif, jipproteġu l-punti ta 'splice, jikkontrollaw l-istress tal-liwi u jsibu kwalunkwe port malajr. Wieħed magħżul ħażin joħloq routing iffullar, manutenzjoni skomda, kapaċità stranded u qasam tal-garża messy.

Qabel ma timpenja ruħek għal mudell, għandha twieġeb tliet mistoqsijiet ċari: jista 'jġorr l-għadd tal-fibra li għandek bżonn issa, jista' tekniku jinstallah u jżommha mingħajr ġlieda, u jista 'jikber man-netwerk minflok ma jinqala' u jinbidel? Jekk xi tweġiba hija le, prezz tal-istiker aktar baxx rarament jagħmel tajjeb għaliha.

Fatturi ewlenin li għandek tikkonsidra meta tagħżel panel tal-garża tal-fibra ottika

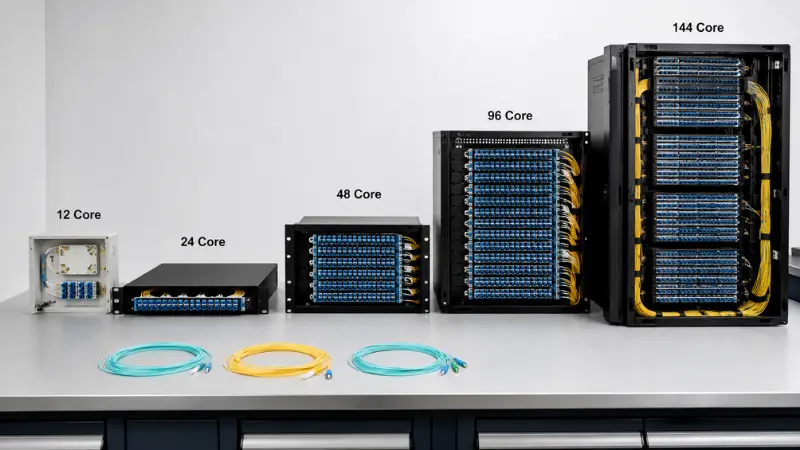

Għadd tal-fibra u Kapaċità tal-Port

L-għadd tal-fibra huwa l-ewwel numru li l-biċċa l-kbira tax-xerrejja jiċċekkjaw. Konfigurazzjonijiet ODF komuni jaħdmu 12, 24, 48, 72, 96 u 144 core. Punt ta 'distribuzzjoni FTTH żgħir jista' jkun tajjeb b'kaxxa tal-muntaġġ tal-ħajt ta '12- jew 24-qalba; kamra tat-telekomunikazzjoni jew qalba ta 'intrapriża ta' spiss tinżel fuq pannelli ta 'rack ta' 24 jew 48 qalba; u ċentru tad-dejta ta 'densità għolja jew punti tas-sinsla jimbuttaw lejn 96 jew 144 qalba.

L-iżball huwa li d-daqs tal-pannell għall-għadd tal-fibra tal-lum eżattament. Regola prattikabbli hijafibri kurrenti + kapaċità żejda + spazju ta 'rack: ħu l-fibri li qed ttemm issa, żid spazju għar-rabtiet li tista' raġonevolment tipprevedi, imbagħad iċċekkja x'jippermetti l-għoli tar-rack tiegħek fil-fatt. Jekk proġett jixgħel 24 fibra iżda s-sit x'aktarx jirdoppja, panel ta '48-qalba ġeneralment jiswa ferm inqas mix-xogħol ta' tpartit tal-unità aktar tard.

Bħala punt tat-tluq:

• Punt ta' aċċess żgħir - 12 għal 24 qalba
• Kamra tat-telekomunikazzjoni standard - 24 sa 48 qalba
• Punt ta' distribuzzjoni akbar - 72 sa 96 qalba
• Sinsla ta'-densità għolja jew ċentru tad-data - 96 cores u 'l fuq

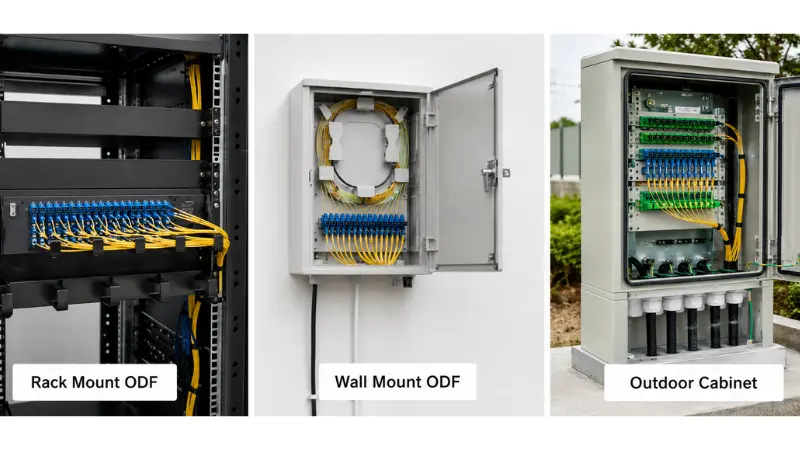

Rack Mount, Wall Mount jew Installazzjoni ta 'barra

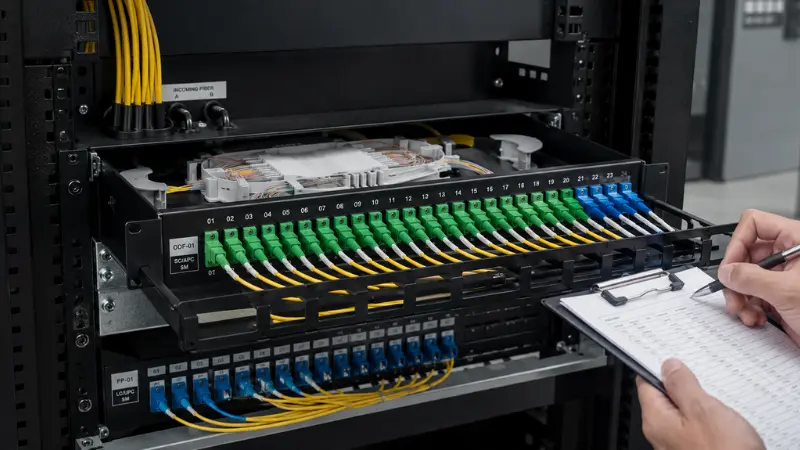

L-ambjent ta 'installazzjoni, aktar minn kull ħaġa oħra, jiddetta l-forma tal-panel. Panel tal-garża tal-fibra ta '19-rack mount jinżel pulit fi xtillieri standard flimkien ma' swiċċijiet, OLTs u tagħmir ta 'trażmissjoni, u huwa għalhekk li jiddomina kmamar tat-telekomunikazzjoni u ċentri tad-dejta. ODF li jwaħħal mal-ħajt jixraq lil siti mingħajr xtilliera - punti ta' aċċess FTTH, netwerks ta' bini żgħir, punti ta' distribuzzjoni tal-kuritur u uffiċċji tal-fergħat. Kabinett tad-distribuzzjoni tal-fibra fuq barra huwa għal kabinetti tat-toroq u pożizzjonijiet semi-barra, fejn is-siġillar, is-saħħa mekkanika u d-dħul tal-kejbil jimpurtaw ħafna aktar minn kemm tidher kompatta jew imbarazzata l-kaxxa.

Pinżel il-post qabel ma tagħżel: ġewwa rack ta' 19-pulzier, fuq ħajt, ġewwa kabinett tat-telekomunikazzjoni, f'punt ta' aċċess fuq barra, jew f'ringiela ta' ċentru tad-data ta'-densità għolja. Jekk il-panel imur barra, ittratta l-protezzjoni tad-dħul bħala rekwiżit iebes aktar milli -li -ikollok - tfittex klassifikazzjoni IP iddikjarata, akkomodazzjoni reżistenti għall-UV u glandoli ssiġillati xierqa, u kkonfermaha kontra l-modil-kejbil ta 'ġewwa u ta' barra tiegħek huwa installat.

1U, 2U jew Ogħla: Għażla tal-Għoli tar-Rack

Għall-pannelli tar-rack, l-għoli huwa d-deċiżjoni tiegħu stess u mhux biss funzjoni tal-għadd tal-fibra. Panel tal-garża tal-fibra ottika 1U jiffranka l-aktar spazju ta 'rack u huwa d-default għar-ringieli taċ-ċentru tad-dejta, iżda l-istess 1U li jżomm bil-kumdità 24 port duplex LC jista' jħossu skomdu ladarba tipprova żżid trejs splice u kordi tal-garża tar-rotta fuq quddiem. Żieda sa 2U tixtrilek kamra tax-xogħol: trejs aktar profondi, coiling aktar faċli ta 'fibra slack u kamp ta' garża ta 'quddiem li ma jiġġieledx waqt iċ-ċaqliq, iżid u jibdel.

Mod sempliċi biex tiddeċiedi: agħżel 1U meta d-densità hija l-prijorità u l-panel huwa l-aktar patching pre-terminat; agħżel 2U jew ogħla meta l-istess panel għandu wkoll jospita splicing tal-kamp, ​​qatet akbar ta 'pigtail jew rikonfigurazzjoni frekwenti. L-għadd tal-portijiet biss, u l-injorar tal-ispazju li dawk il-portijiet jeħtieġu wara u quddiem l-adapters, huwa wieħed mill-iżbalji tad-daqs l-aktar komuni.

Tip Fiss vs Tip jiżżerżqu

Il-pannelli tar-rack jiġu f'disinji fissi u li jiżżerżqu. Panel fiss ta 'montatura ta' rack huwa aktar sempliċi, aktar riġidu u ġeneralment irħas - għażla sensibbli fejn il-fibri jiġu ssettjati darba u rarament jintmess mill-ġdid. Panel li jiżżerżaq jiġbed 'il quddiem fuq il-binarji sabiex tekniku jista' jilħaq it-trejs tal-isplice, l-adapters u r-rotot intern mingħajr ma jinqala' xejn.

Il-kompromess-huwa flus reali kontra ħin reali. F'siti fejn il-portijiet jiġu kkonfigurati mill-ġdid ta 'spiss, trej li jiżżerżaq iħallik taħdem fuq il-konnessjonijiet mingħajr ma tneħħi l-pannell kollu mir-rack, li fuq qafas okkupat jista' jbiddel xogħol ta' nofs-siegħa fi ftit minuti. Għal touch link baxx-li se joqgħod mhux mimsus għal snin, il-pannell fiss huwa l-aħjar valur. Agħżel li jiżżerżaq meta l-manutenzjoni, l-ittestjar jew it-titjib huma frekwenti; jagħżlu fissi meta ma jkunux.

Tip ta 'Adapter: SC, LC, FC jew MPO

L-adapter irid jaqbel mal-konnetturi diġà fin-netwerk tiegħek, għalhekk din hija deċiżjoni li tikkonferma kontra l-kejbil, il-pigtails u l-portijiet tat-tagħmir aktar milli raden.

SC adapters jibqgħu l-workhorse tal-FTTH, FTTx u l-aċċess tat-telekomunikazzjoni. F'PON u FTTH, SC/APC hija l-għażla tas-soltu minħabba li l-wiċċ tat-tarf angolat ta '8-gradi jirrifletti d-dawl mitluf lura fil-kisi minflok il-qalba, u jżomm it-telf tar-ritorn baxx - eżattament dak li għandhom bżonn is-spliters ottiċi passivi. SC/UPC jidher f'links standard oħra fejn dak l-angolu mhux meħtieġ. Il-lustrar mhuwiex interkambjabbli: APC sħab biss ma 'APC, u sfurzar ferrule APC kontra UPC wieħed jagħmel ħsara lit-tnejn. Jekk il-mistoqsija tal-lustrar hija ġdida għalik, dan spjega fuqid-differenzi bejn PC, UPC u APCtistipulaha b'mod ċar. It-telf tar-ritorn u t-telf tal-inserzjoni nfushom huma kklassifikati taħtStandards ta' interkonnessjoni tal-fibra ottika IEC, li hija r-referenza li l-iskeda tad-dejta tal-fornitur tiegħek għandha tintraċċa lura għaliha.

L-adapters LC jiddominaw ċentri tad-dejta u tagħmir ta'-densità għolja minħabba li l-konnettur LC huwa bejn wieħed u ieħor nofs il-footprint ta' SC. Dik id-differenza fid-daqs hija l-punt kollu: panel LC duplex joqgħod ferm aktar portijiet fl-istess 1U minn panel SC jista ', li huwa importanti meta kull unità ta' rack tiġi kkontestata. Il-biċċa l-kbira tal-portijiet tal-iswiċċ u tat-transceiver - SFP, SFP+, QSFP breakouts - jispiċċaw f'LC, għalhekk il-panel normalment isegwi t-tagħmir.

L-adapters FC, bl-akkoppjar bil-kamin tagħhom, għadhom jidhru f'xi pożizzjonijiet tat-telekomunikazzjoni, tat-test u tal-kejl jew tal-wirt fejn kamin-fuq konnessjoni jirreżisti l-vibrazzjoni. Il-pannelli tal-adapter MPO/MTP huma kategorija differenti għal darb'oħra: iġorru 8, 12 jew 24 fibra f'ferrule wieħed u jeżistu biex jagħmlu prattiku-densità għolja u kejbils pre-terminati, feeding trunk-u-sistemi ta' cassette fiċ-ċentru tad-dejta. Jekk qed tiżen għażliet ta 'densità għal bini dens, din il-gwida prattika fuqtqabbil LC ma MTP/MPOta' min jaqra l-ewwel.

Qabel ma tordna, issolvi ftit affarijiet: tip ta 'konnettur (SC, LC, FC, ST, MPO/MTP); lustrar (UPC jew APC); adapter simplex, duplex jew quad;wieħed-modalità jew multimode(dawn ma jitħalltux fuq link); u jekk il-vapuri tal-pannelli mgħobbija b'adapters u pigtails jew vojta. Shortcut għal deċiżjoni rapida:

• AgħżelSC/APCgħal PON, FTTH u l-biċċa l-kbira tad-distribuzzjoni tal-aċċess.
• AgħżelLC, normalment duplex, meta d-densità tal-port jew is-swiċċ-terminazzjoni tal-ġenb imexxi d-disinn.
• AgħżelFCbiss fejn hija speċifikata interface-reżistenti għall-vibrazzjoni bil-kamin.
• AgħżelMPO/MTPgħal trunks tas-sinsla u kejbils ta'-densità għolja-terminati minn qabel.

Panel tal-garża mgħobbi vs mhux mgħobbi

Mistoqsija waħda li taqbad lix-xerrejja off guard hija jekk il-panel jasalxmgħobbijajewħatt. Panel tal-garża tal-fibra mgħobbi jiġi bl-adapters mwaħħla u, ħafna drabi, pigtails installati minn qabel, għalhekk it-tim tal-qasam ikollu biss jgħaqqad u garża. Panel tal-garża tal-fibra mhux mgħobbija huwa xażi vojt: inti żżid il-pjanċi tal-adapter u l-pigtails lilek innifsek, li tagħti flessibilità biex tħallat tipi ta 'konnettur jew tibdel il-konfigurazzjoni iżda żżid il-ħin tal-assemblaġġ fuq il-post.

Agħżel panel mgħobbi meta t-tip ta 'konnettur ikun iffissat, il-volumi jkunu ripetibbli u trid timminimizza x-xogħol fil-qasam. Agħżel ħatt meta l-proġett għad ikollu varjabbli miftuħa - tipi differenti tal-lustrar bejn is-siti, tranżizzjoni bejn l-istandards tal-konnettur, jew xewqa li taħżen xażi wieħed u timlah kif meħtieġ. Jekk inti għadek tiddeċiedi kif dawk il-fibri jiġu tterminati fl-ewwel lok, dan il-paragun ta 'konnetturi veloċi kontra t-twaħħil tal-fużjonihuwa anëillari utli. Jew il-mod, agħmel l-istat tal-fornitur mgħobbi jew ħatt b'mod espliċitu fuq il-kwotazzjoni, minħabba li "patch panel" waħdu ma jgħidlekx x'inhu fil-kaxxa.

Splicing Rekwiżit u Splice Trej Disinn

Uħud mill-pannelli jqabbdu biss kejbils-terminati minn qabel; oħrajn għandhom jgħaqqdu fibra deħlin. Jekk il-kejbil ottiku għandu jiġi mgħaqqad mal-pigtails fuq il-post, il-pannell jeħtieġ biżżejjed trejs ta 'splice, kmiem ta' splice u ħażna biex jgħaqqad il-fibra mingħajr liwjiet stretti. Kejbil ta 'barra ta' tubu maħlul, pereżempju, iġib tubi twal ta 'buffer li jeħtieġu x'imkien biex joqogħdu, għalhekk trej li huwa multa għal kejbil ta' ġewwa pulit jista 'jiġi megħlub fil-qasam.

Il-kapaċità tat-trej hija d-dettall li n-nies skip. Trej wieħed tipikament iżomm numru fiss ta 'splices u kmiem protettivi; jaqbżuha u t-tekniċi jibdew jistivaw fibri, li jagħmel il-manutenzjoni aktar tard miserable u jirriskja l-isplices stess li qed tipprova tipproteġi. Ikkonferma kemm se jkunu spliced ​​fibri, li hemm biżżejjed trejs għalihom bi ftit spare, kemm jekkpigtailshuma inklużi jew ordnati separatament, u li t-trej xorta jista 'jintlaħaq wara li l-pannell ikun mimli. Jekk trid l-isfond fuq il-joint innifsu, din il-ħarsa ġenerali tispjegal-iskop tat-twaħħil tal-fużjoni.

Għal cabling pre-terminat, it-trejs tal-isplice jistgħu ma jkunux meħtieġa, u l-fokus jinbidel għal pjanċi tal-adapter, it-twaħħil tal-kejbil u r-rotot tal-korda tal-garża ta' quddiem-ġenb minflok.

Dħul tal-Cable, Rotot u Raġġ tal-Liwja

Portijiet biżżejjed mhuwiex l-istess bħal ġestjoni tajba tal-fibra. Il-panel irid ukoll iħalli kejbils u patch cords jidħlu, jgħaddu u jitilqu mingħajr ġlieda. Iċċekkja d-direzzjoni tad-dħul kontra s-sit l-ewwel - xi pannelli jieħdu l-kejbil minn wara, oħrajn mill-ġenb jew minn fuq, u l-kabinetti ta 'barra jeħtieġu glandoli ssiġillati. Il-pannelli tar-rack għandhom jagħtuk punt ta 'twaħħil u serħan tat-tensjoni sabiex il-piż tal-kejbil li jkun dieħel qatt ma jiġbed fuq l-isplices.

Ġewwa, il-fibri jeħtieġu passaġġ ċar, u l-kurduni tal-garża m'għandhomx jimblukkaw l-aċċess għall-adapters jew it-trejs. Ir-rotot irid ukoll jirrispetta r-raġġ tal-liwja: il-liwja tal-fibra aktar stretta mill-minimu nominali tagħha tkabbar it-telf tal-inserzjoni u, maż-żmien, tista 'taqsam il-ħġieġ. Minflok ma tafda numru li taqra x'imkien, segwi r-raġġ ta' liwja minimu ddikjarat mill-manifattur tal-kejbil u tal-konnettur - liwja-fibri insensittivi definiti fil-ITU-T G.657rakkomandazzjoni jittolleraw routing aktar strett, iżda l-folja tal-ispeċifikazzjonijiet, mhux suppożizzjonijiet, hija l-awtorità. Panew li jimmaniġġja dan tajjeb jagħtik punti ta’ twaħħil, rotta interna bla xkiel, ħażna slack, separazzjoni nadifa bejn il-kejbil li jidħol ukordi tal-garża, u spazju biex fil-fatt tidħol idejk għall-manutenzjoni.

Tikkettjar u Espansjoni futura

L-ittikkettjar jiġi injorat waqt l-akkwist u mbagħad isir kritiku l-ewwel darba li xi ħadd ikollu jittraċċa ċirkwit taħt pressjoni. Identifikazzjoni ċara tal-port hija dik li tippermetti lil tekniku jittestja rabta, jiżola ħsara u jevita li jiġbed il-korda tal-garża ħażina - u fuq qafas kbir, tikkettjar fqir bil-kwiet iżid ħin għal kull sejħa ta 'manutenzjoni u joħloq riskju reali li jiskonnettja servizz ħaj.

L-espansjoni hija n-nofs l-ieħor. Jekk kull port jintuża fl-ewwel jum, it-talba li jmiss għas-servizz tfisser panel ieħor, aktar spazju fuq l-ixtilliera u aktar kejbils. Li jħallu pożizzjonijiet tal-adapter żejda, jew l-għażla ta 'pannell bi pjanċi tal-adapter modulari, jagħmilha ferm aktar faċli li żżid il-kapaċità jew tibdel it-tipi ta' konnettur waqt aġġornament minflok ma tibda mill-ġdid.

Tipi ta 'Panew ta' Garża tal-Fibra Ottika Mqabbla

Gwida tal-Għażla Mgħaġġla: Liema ODF Għandek tagħżel?

Il-fatturi ta 'hawn fuq jinteraġixxu, għalhekk hawn ħarsa mqassra li timmappa xenarji ta' proġett komuni għal default sensibbli. Ittrattaha bħala punt tat-tluq u aġġusta għall-ispazju tar-rack u l-interfaces tat-tagħmir tiegħek stess.

Eżempji ta' Għażla Prattika

Eżempju 1: Punt Żgħir ta' Distribuzzjoni FTTH

Immaġina punt ta' distribuzzjoni fil-bankina jew fil-kantina li tmigħ grupp ta' abbonati minn PON. Kejbils tal-waqgħa u tad-distribuzzjoni jidħlu, il-fibri jitwaħħlu mal-pigtails, u l-linji tal-abbonati jinqdew. Hawnhekk ODF tal-muntaġġ tal-ħajt ta '12 jew 24 qalba huwa ġeneralment biżżejjed, mgħammar b'adapters SC/APC biex iżżomm it-telf tar-ritorn baxx għall-għalf splitter. Ir-restrizzjonijiet li gidma huma fiżiċi: spazju limitat tal-ħajt, kejbil qatra li jeħtieġ serħan tat-tensjoni xierqa, u tikkettjar ċar biżżejjed li t-tekniku li jmiss jista 'jsib l-abbonat it-tajjeb mingħajr ma jintraċċa kull fibra. Ikkonferma li l-kaxxa għandha trej splice daqs għall-għadd, u li l-Splitter PLCit-tmigħ huwa meqjus fil-baġit tal-fibra. Għal-lista usa 'partijiet fuq PON build, danGwida tal-akkwist tal-komponenti passivi FTTHhija referenza utli.

Eżempju 2: Installazzjoni ta' Rack 1U taċ-Ċentru tad-Data

F'ringiela taċ-ċentru tad-dejta, l-ispazju tar-rack huwa skars u r-regoli tad-densità tal-port. Il-pannell huwa kważi dejjem 19-il pulzier, 1U fejn possibbli, popolat bihLC duplex adaptersjew MPO/MTP għall-cabling trunk-u-cassette. Il-biċċa l-kbira tal-links huma mitmuma minn qabel, għalhekk it-twaqqigħ huwa rari u l-enfasi tinbidel għal qasam nadif ta 'garża ta' quddiem, tikkettjar preċiż u tqassim modulari li jippermettilek iżżid cassettes aktar tard. Panew 1U li jiżżerżaq jaqla' postha hawn: meta tekniku jkollu jerġa' jgħaqqad ringiela ħaj, billi tiġbed il-pannell 'il quddiem tħabbat li taħdem bl-addoċċ wara l-adapters. Taqsamx skont l-għadd tal-port waħedha - iċċekkja li hemm biżżejjed spazju biex tlibbes il-patch cords quddiem panel kompletament mgħobbi.

Eżempju 3: Kamra tat-Telekomunikazzjoni b'Rekwiżit ta' Splicing

Meta l-kejbil ottiku ta 'barra jinżel f'kamra tat-telekomunikazzjoni u jrid jiġi mqabbad ma' pigtails, ODF muntatura fuq rack bi trejs splice xierqa hija l-għodda t-tajba. Il-kejbil jeħtieġ iffissar u ħelsien tat-tensjoni fid-dħul, ertjar għal kwalunkwe membru tas-saħħa metallika jekk id-disinn tal-kejbil jitlobha, protezzjoni ta 'splice, u ħażna biżżejjed biex tgħaqqad slack mingħajr liwjiet stretti. Il-kapaċità hawnhekk hija tipikament ta '24, 48 qalba jew aktar, b'adapters SC jew LC magħżula biex jaqblu mat-trażmissjoni jew l-interface OLT, u d-dħul ta' wara jew tal-ġenb biex jaqbel mat-tqassim tar-rack. Jekk l-għadd jew il-frekwenza tal-manutenzjoni hija għolja, il-pass minn 1U għal 2U iħallas għalih innifsu fil-kamra tax-xogħol. Panew mgħobbi - adapters u pigtails pre-imwaħħla, f'Kaxxa b'24 qalba bi trej splicestil build - tqassar ix-xogħol fuq il-post; chassis mhux mgħobbi jinnegozja dak għall-flessibbiltà.

Żbalji Komuni li għandhom jiġu evitati

Jagħżlu biss bl-għadd tal-fibra

Panel b'48 qalba mhux awtomatikament aħjar minn wieħed b'24 qalba. Jekk ir-rotta interna hija skomda jew it-trejs huma diffiċli biex jintlaħqu, in-numru akbar biss jixtrilek installazzjoni aktar diffiċli. Iżen il-kapaċità flimkien mal-għoli tar-rack, it-tip tal-adapter, l-ispazju tat-trej u r-rotta.

Injora l-aċċess għall-manutenzjoni

Uħud mill-pannelli jidhru kompatti u jirriżultaw li huma miserable għas-servizz ladarba jinġabru. Jekk it-tneħħija ta 'quddiem hija stretta, pannell fiss jagħmel kull bidla futura aktar diffiċli; fejn ir-rabtiet huma kkonfigurati mill-ġdid ta 'spiss, it-tip li jiżżerżaq normalment jiffranka aktar milli jiswa.

Taħlit ta 'tipi ta' konnettur mingħajr pjan

SC, LC, FC u MPO mhumiex interkambjabbli, u lanqas ma huma lostri APC u UPC. Ikkonferma l-konnettur u l-lustrar użati mill-cable, pigtail, transceiver, OLT, swiċċ jew tagħmir ta 'trasmissjoni qabel ma tordna, jew int se tkun proprjetarja ta' panel li ma jistax igħaqqad man-netwerk.

Jinsa l-espansjoni futura

Panel okkupat għal kollox fl-ewwel jum huwa problema differita, mhux evitata. Irriżerva portijiet żejda jew agħżel disinn modulari meta n-netwerk x'aktarx jikber.

Li tinjora d-direzzjoni tad-dħul tal-kejbil

Jekk id-dħul ma taqbilx mas-sit - ta' wara, tal-ġenb, ta' fuq jew ta' isfel - l-installazzjoni ssir imħawwda u l-ħelsien tat-tensjoni rarament jispiċċa fejn għandek bżonnha. Ikkonferma d-direzzjoni kontra r-rack jew it-tqassim tal-ħajt fuq quddiem.

X'Għid lill-Fornitur Tiegħek Qabel Titlob Kwotazzjoni

Kwotazzjoni preċiża tiddependi fuq ftit ispeċifiċitajiet. Ibgħat dawn u fornitur jista' jirrakkomanda l-pannell it-tajjeb minflok ma jasal għall-orħos mudell standard:

• Applikazzjoni - FTTH, ċentru tad-dejta, kamra tat-telekomunikazzjoni, LAN tal-intrapriża jew kabinett ta 'barra
• Tip ta' installazzjoni - rack mount, immuntar fuq il-ħajt jew barra
• Daqs tar-rack - 19-pulzier, u 1U, 2U jew għoli personalizzat
• Għadd tal-fibra - 12, 24, 48, 72, 96, 144 jew ieħor
• Tip ta' adapter - SC, LC, FC, ST, MPO/MTP
• Pollakk - UPC jew APC
• Tip ta' fibra - single-mode jew multimode
• Splicing - bi jew mingħajr trejs ta' splice
• Panel mgħobbi jew mhux mgħobbi
• Direzzjoni tad-dħul tal-kejbil
• Rekwiżiti ta 'pigtail u patch cord
• Ħtiġijiet ta' tikkettar u ippakkjar
• Espansjoni futura mistennija

Lista ta' Kontroll ta' Spezzjoni: Verifika tal-Panel mal-Wasla

Ladarba jaslu l-pannelli, verifika li tidħol malajr tiffranka d-dwejjaq fuq il-post. Lil hinn mill-għadd ovvju, ikkonferma d-dettalji li l-fornituri kultant jonqsu biex jolqtu prezz:

• L-għadd u t-tip tal-adapter jaqblu mal-ordni, u l-lustrar (APC jew UPC) huwa korrett
• Jekk mgħobbija, il-pigtails huma l-konnettur it-tajjeb, it-tul u t-tip ta 'fibra, u bilqiegħda b'mod nadif
• Trejs splice huma preżenti fin-numru miftiehem, bi kmiem u kapaċità slack
• Materjal tad-djar u finitura taqbila spec - għal unitajiet ta 'barra, iċċekkja s-siġillar u l-klassifikazzjoni tal-IP
• Il-glandoli tal-kejbil, il-kit tal-immuntar, it-tikketti u l-pakkett tal-aċċessorji huma kollha fil-kaxxa
• Id-dejta tat-test tat-telf tal-inserzjoni u t-telf tar-ritorn hija pprovduta fejn kienet imwiegħda

Jekk il-bini jinkludi tagħmir ta 'terminazzjoni fl-istess rack, dan walkthrough fuqinstallazzjoni ta 'patch panel u swiċċtkopri s-sekwenza-post.

Mistoqsijiet Frekwenti

Konklużjoni

Il-pannell tal-garża tal-fibra ottika dritt jaqbel ħafna aktar minn għadd ta 'fibra. Taqbel mal-ambjent tal-installazzjoni, il-konnettur u l-lustrar tan-netwerk tiegħek diġà juża, il-metodu tat-twaħħil, id-dħul tal-kejbil, l-ispazju tar-rotta, il-mod kif se jinżamm u l-kamra li tħalli biex tikber. Sit FTTH żgħir huwa moqdi tajjeb minn ODF tal-muntaġġ tal-ħajt kompatt; ċentru tad-dejta jxaqleb lejn panel ta' rack LC jew MPO ta'-densità għolja; kamra tat-telekomunikazzjoni li tieħu kejbil fil-beraħ normalment trid rack ODF bi trejs xierqa u ġestjoni tal-kejbils.

Iddefinixxi l-ambjent u l-parametri ewlenin qabel ma tordna, aqsamhom mal-fornitur tiegħek, u ċċekkja l-panel kontrihom mal-wasla. Dik id-dixxiplina hija dik li tipproduċi panel li huwa aktar faċli biex jiġi installat, aktar faċli biex jinżamm u affidabbli għall-ħajja tan-netwerk.
