Fi anSplitter FBT vs splitter PLCparagun, la teknoloġija hija awtomatikament aħjar għal kull netwerk tal-fibra. FBT normalment hija l-ewwel għażla biex tevalwa meta proġett jeħtieġ għadd baxx ta 'portijiet, tieqa ta' wavelength definita jew qasma mhux ugwali bħal 10/90. PLC ġeneralment huwa l-għażla aktar b'saħħitha għal qsim ta' densità ta' -għoli, kopertura wiesgħa ta 'wavelength u prestazzjoni konsistenti tal-output fin-netwerks FTTH u PON.
Id-deċiżjoni m'għandhiex tkun ibbażata fuq l-isem tat-teknoloġija jew il-prezz unitarju biss. Għadd tal-port, mudell maqsum, telf massimu ta 'inserzjoni, uniformità, wavelengths operattivi, tip ta' pakkett, telf ta 'konnettur u l-baġit ottiku sħiħ kollha jaffettwaw jekk splitter huwiex adattat.
Qarrejja li għandhom bżonn introduzzjoni usa' jistgħu l-ewwel jirrevedu dangwida għal tipi splitter ottiċi u prinċipji ta 'ħidma. It-taqsimiet hawn taħt jiffokaw speċifikament fuq kif id-disinji FBT u PLC huma differenti u kif dawn id-differenzi jinbidlu f'għażla difiżibbli.
FBT jew PLC: Gwida tal-Għażla Mgħaġġla
| Rekwiżit tal-Proġett | Teknoloġija biex Evalwa l-Ewwel | Raġuni |
|---|---|---|
| Qsim mhux ugwali bħal 5/95, 10/90 jew 20/80 | FBT | FBT couplers huma komunement iddisinjati għal distribuzzjoni asimmetrika tal-qawwa ottika. |
| Sempliċi 1 × 2 maqsuma f'wavelength definit | FBT jew PLC | It-tnejn jistgħu jaħdmu; qabbel it-telf garantit, bandwidth, pakkett u l-ispiża totali installata. |
| Distribuzzjoni ugwali 1 × 8, 1 × 16, 1 × 32 jew 1 × 64 | PLC | It-teknoloġija PLC hija adattata tajjeb għal qsim indaqs kompatt,-għoli u uniformi. |
| Netwerk FTTH li jappoġġja diversi pjanijiet ta 'wavelength PON | PLC | Il-prodotti tal-Broadband PLC huma komunement speċifikati f'firxa wiesgħa ta' tħaddim ta'-modalità waħda. |
| Vit ta 'monitoraġġ li għandu jippreserva l-aktar qawwa fuq il-mogħdija | FBT | Proporzjon ta' akkoppjar asimmetriku jista' jirriserva biss persentaġġ żgħir għall-monitoraġġ. |
| Kabinett ta 'barra jew għeluq | Assemblaġġ lest kwalifikat | L-adegwatezza fil-beraħ tiddependi fuq l-ippakkjar, is-siġillar, il-protezzjoni u l-kwalifika tal-pigtail, mhux it-teknoloġija PLC jew FBT biss. |
| L-iktar prezz inizjali tal-komponent | Tqabbil speċifiku tal-proġett | Konnetturizzazzjoni, qasam splicing, spazju magħluq, rekwiżiti tat-test u xogħol ta 'sostituzzjoni jistgħu jegħlbu l-prezz tal-komponent vojt. |
X'Jagħmel Splitter Ottiku?
Splitter ottiku huwa komponent passiv li jqassam l-enerġija ottika tad-dħul fost żewġ fibri tal-ħruġ jew aktar. Ma jamplifikax, jirriġenera jew jaqleb elettronikament is-sinjal. Kull output għalhekk jirċievi inqas qawwa ottika mill-input, anke meta l-apparat innifsu ma jkollu l-ebda telf ta 'manifattura.
Splitters ottiċi jintużaw f'FTTH, GPON, XGS-PON, netwerks ta' distribuzzjoni ottika, links ta' monitoraġġ u sistemi oħra ta' punt-sa-multipoint. Il-konfigurazzjonijiet jistgħu jinkitbu bħala 1×2, 1×8 jew 2×16, fejn l-ewwel numru jidentifika l-għadd tad-dħul u t-tieni jidentifika l-għadd tal-ħruġ.
It-terminicouplerusplitterkultant jikkoinċidu. Coupler jista 'jgħaqqad jew jaqsam l-enerġija ottika, filwaqt li splitter jintuża komunement meta l-iskop primarju huwa d-distribuzzjoni għal diversi outputs. Għal spjegazzjoni aktar dettaljata tal-parametri kondiviżi minn dawn l-apparati, ara din il-gwida għalFiber optic coupler u speċifikazzjonijiet splitter.
Kif jaħdmu l-FBT u l-PLC Splitters?
Teknoloġija Splitter FBT

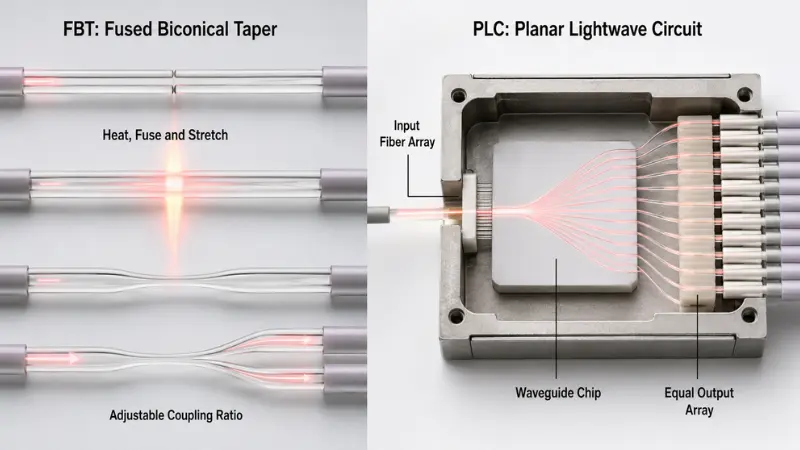

FBT tirreferi għalTaper Bikoniku mdewweb. Matul il-manifattura, żewġ fibri ottiċi jew aktar huma allinjati, imsaħħna, imdewweb u mġebbda biex jinħoloq reġjun ta 'akkoppjar għax-xejn. Il-proċess tal-manifattura jikkontrolla kif l-enerġija ottika tittrasferixxi bejn il-fibri.
Minħabba li l-akkoppjar jista 'jiġi aġġustat, l-apparati FBT huma partikolarment utli għal proporzjonijiet mhux ugwali. Prodotti kummerċjali jistgħu jiġu ddisinjati għal 50/50, 40/60, 20/80, 10/90 jew distribuzzjonijiet speċifikati oħra. L-AFL, pereżempju, tippubblika couplers ta' banda wiesgħa fused bi proporzjonijiet ta' akkoppjar disponibbli minn 5% sa 50%. Dan huwa eżempju ta' prodott-familja aktar milli speċifikazzjoni universali għal kull apparat FBT.Informazzjoni uffiċjali tal-akkoppjar ta' banda wiesgħa tal-AFLjipprovdi l-ambitu korrispondenti u d-dettalji tal-kwalifika.
A kompattSplitter tal-fibra ottika 1 × 2 FBTgħalhekk jista' jkun xieraq għal vit ta' monitoraġġ, fergħa ta'-għadd baxx jew applikazzjoni fejn żewġ mogħdijiet jeħtieġu livelli ta' enerġija differenti.
Il-prestazzjoni tal-FBT xorta trid tiġi evalwata mill-iskeda tad-dejta attwali. Xi prodotti huma ottimizzati għal twieqi ta 'wavelength magħżula, filwaqt li disinji kwalifikati ta' medda wiesgħa huma wkoll disponibbli. Mhuwiex preċiż li wieħed jassumi li kull splitter FBT għandu l-istess sensittività tal-wavelength, firxa tat-temperatura jew limitazzjoni tal-għadd tal-port-.
PLC Splitter Teknoloġija
PLC tfisserĊirkwit Planar Lightwave. Splitter PLC juża waveguides ottiċi ffurmati fuq ċippa. Array tal-fibra tad-dħul u array tal-fibra tal-ħruġ huma allinjati b'mod preċiż maċ-ċippa, magħqudin u protetti ġewwa l-pakkett finali.
Din l-istruttura hija adattata tajjeb għal distribuzzjoni ugwali tal-enerġija f'ħafna outputs. Familja ta 'splitter AFL PLC ippubblikata, pereżempju, tispeċifika l-operazzjoni fuq 1260–1650 nm, anke tinqasam fil-bandwidth iddikjarat tagħha, PDL baxx u konfigurazzjonijiet li jestendu minn 1 × 4 sa 2 × 32. Dawk iċ-ċifri japplikaw għal dik il-familja ta' prodotti u m'għandhomx jiġu ttrattati bħala garanziji għal kull splitter PLC.Speċifikazzjoni splitter PLC tal-AFLjiddikjara wkoll li l-valuri ta' inserzjoni{0}}elenkati tagħha jeskludu l-konnetturi.
Ix-xerrejja jistgħu jirrevedu dak disponibbliFirxa tal-prodott splitter PLCmeta tqabbel l-għadd tal-port, il-konnettur, il-pigtail u r-rekwiżiti tal-pakkett.

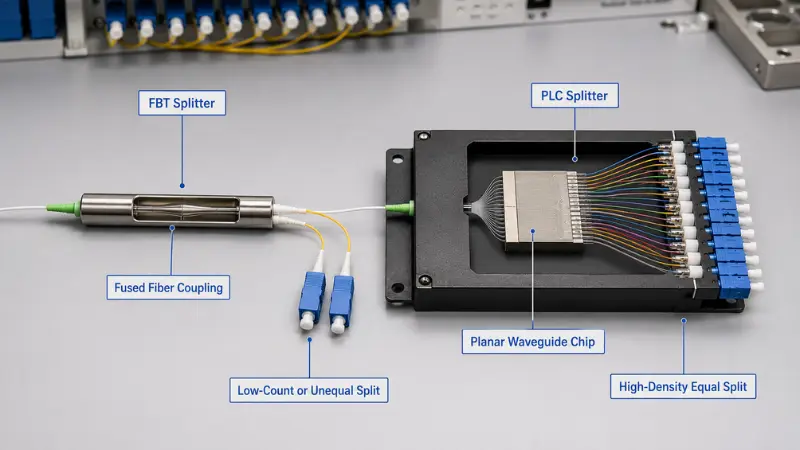

FBT Splitter vs PLC Splitter Tqabbil
| Fattur ta' Tqabbil | Splitter FBT | Splitter PLC |
|---|---|---|
| Struttura ottika | Fibri ottiċi fused u għax-xejn | Ċirkwit tal-gwida tal-mewġ b'arrays tal-fibri tal-input u output allinjati |
| Mudell tipiku maqsum | Indaqs jew mhux ugwali | L-aktar komunement ugwali |
| Applikazzjoni b'saħħitha | Fergħat ta' għadd-baxx u viti asimmetriċi | Distribuzzjoni ugwali, ta'-densità għolja |
| Imġieba tal-wavelength | Jiddependi ħafna fuq id-disinn tal-prodott magħżul u t-tieqa tal-wavelength | Il-prodotti tal-broadband huma komunement disponibbli għal netwerks ta' aċċess b'mod wieħed- |
| Għadd ta' produzzjoni għolja | Jistgħu jeħtieġu diversi stadji mdewba, li jżidu t-telf kumulattiv u l-kumplessità tal-assemblaġġ | Adattat tajjeb għal konfigurazzjonijiet ta' għadd ta'-port-għoli |
| Port uniformità | Prodott-speċifiku u aktar diffiċli biex jiġi kkontrollat f'ħafna outputs cascad | Ġeneralment adattat aħjar għall-kontroll tal-uniformità f'ħafna outputs ugwali |
| Daqs tal-pakkett | Apparati b'għadd baxx-jistgħu jkunu kompatti; stadji multipli jistgħu jeħtieġu aktar spazju | Għadd ta' produzzjoni għolja jistgħu jiġu ppakkjati f'moduli kompatti |
| It-temperatura u l-prestazzjoni ambjentali | Jiddependi fuq il-pakkett u l-kwalifika | Jiddependi fuq il-pakkett u l-kwalifika |
| Tendenza tal-ispiża | Jista' jkun ekonomiku għal disinji sempliċi ta'-għadd baxx jew mhux ugwali | Ħafna drabi jipprovdi valur aħjar hekk kif l-għadd ugwali tal-portijiet u ż-żieda fid-densità |
| Użu komuni tan-netwerk | Monitoraġġ, tektek arkitetturi u distribuzzjoni magħżula ta'-għadd baxx | FTTH, GPON, XGS-PON u distribuzzjoni ODN ta'-densità għolja |
It-tabella tiddeskrivi t-tendenzi tad-disinn, mhux limiti kuntrattwali. Splitter PLC ta'-kwalità baxxa jista' jaħdem agħar minn coupler FBT-kwalifikat tajjeb. It-tikketta tat-teknoloġija mhix sostitut għal speċifikazzjoni kompluta u rapport tat-test.
Parametri Ottiċi Li Jiddeċiedu Prestazzjoni
| Parametru | Xi Tfisser | Kif Qabbelha |
|---|---|---|
| Telf massimu ta 'inserzjoni | L-ogħla telf permess mill-input għal port tal-ħruġ | Uża l-valur massimu garantit u kkonferma jekk il-konnetturi humiex inklużi. |
| Uniformità | Id-differenza tat-telf bejn l-aħjar u l-agħar portijiet tal-ħruġ | Uża l-varjazzjoni massima permessa, mhux biss il-qawwa medja tal-ħruġ. |
| PDL | Varjazzjoni tat-telf ikkawżata minn bidliet fl-istat tal-polarizzazzjoni | Qabbel il-PDL massimu tul il-medda tal-mewġ u t-temperatura speċifikati. |
| Telf tar-ritorn | Miżura ta' riflessjoni ottika li tirritorna lejn is-sors | Valuri ogħla ta' redditu-ġeneralment jindikaw riflessjoni aktar baxxa. |
| Id-direttività | Iżolament bejn mogħdijiet ottiċi jew portijiet tal-ħruġ | Iċċekkja l-valur minimu garantit u l-kundizzjonijiet tat-test applikabbli. |
| Telf dipendenti fuq il-wavelength- | Varjazzjoni fit-telf tal-inserzjoni tul il-medda tal-wavelength operattiva | Ikkonferma l-medda operattiva sħiħa aktar milli tiċċekkja wavelength tat-test wieħed biss. |
| Telf dipendenti fuq it-temperatura | Bidla fit-telf ta 'inserzjoni hekk kif it-temperatura tal-komponent tinbidel | Tħawwadx firxa operattiva ddikjarata ma 'stabbiltà ottika garantita f'dik il-medda. |
| Telf tal-konnettur | Telf addizzjonali introdott minn konnetturi installati mill-fabbrika-u tgħammir fil-qasam | Ikkonferma jekk l-ispeċifikazzjoni tal-isplitter hijiex għal fibra vojta, pigtails jew assemblaġġ konnettorizzat komplut. |
It-telf tal-inserzjoni jistħoqqlu attenzjoni partikolari. Valur ippubblikat jista' jiddeskrivi l-isplitter vojt biss, filwaqt li fornitur ieħor jista' jinkludi konnetturi installati mill-fabbrika-. Dawk iż-żewġ valuri ma jistgħux jitqabblu direttament.
Il-lustrar tal-konnettur jaffettwa wkoll ir-riflessjoni u l-kompatibilità tat-tgħammir. SC/APC huwa komuni fin-netwerks ta 'aċċess fejn il-kontroll tar-riflessjoni huwa importanti, iżda l-interface korretta trid taqbel mat-tagħmir, l-adapter u l-impjant eżistenti. L-uċuħ tat-tarf tal-APC u tal-UPC m'għandhomx ikunu imqabbda direttament. Din il-gwida biexPollakk tal-konnettur tal-PC, UPC u APCjispjega d-differenzi mekkaniċi u ta' telf ta' ritorn-.
Kif Split Ratio Taffettwa Telf Ottiku?
Anke splitter passiv ideali għandu jaqsam il-qawwa disponibbli. Għal splitter ugwali 1×N, it-telf tal-qsim teoretiku huwa:
Telf ta' qsim ideali=10 × log10(N)
| Qsim Indaqs | Telf Ideali approssimattiv |
|---|---|
| 1×2 | 3.0 dB |
| 1×4 | 6.0 dB |
| 1×8 | 9.0 dB |
| 1×16 | 12.0 dB |
| 1×32 | 15.1 dB |
| 1×64 | 18.1 dB |
Dawn huma minimi matematiċi. Telf ta 'inserzjoni massimu attwali huwa ogħla minħabba li l-apparat manifatturat jintroduċi telf żejjed, telf ta' tranżizzjoni u, fejn applikabbli, telf ta 'konnettur.
Għażliet rappreżentattivi tal-prodott jinkludu a1 × 2 PLC splitter, 1 × 8 PLC splitter, 1 × 16 PLC splitter, 1 × 32 PLC splitteru1 × 64 PLC splitter. Il-limiti attwali tagħhom għandhom jittieħdu mill-ispeċifikazzjoni approvata korrispondenti aktar milli mit-tabella teoretika hawn fuq.

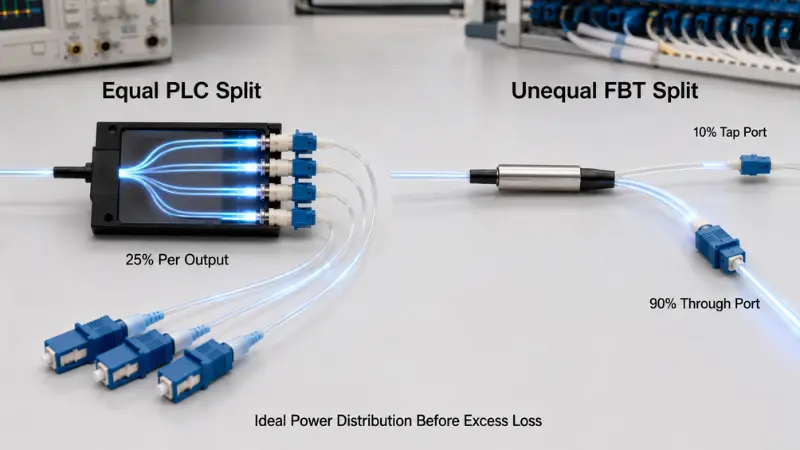

Telf Inugwali FBT Split
Għal fergħa mhux ugwali li tirċievi frazzjoniptal-qawwa tad-dħul, it-telf tal-fergħa ideali huwa:
Telf tal-fergħa ideali=−10 × log10(p)
Għal qasma teoretika 10/90:
- Il-fergħa ta '10% għandha telf ideali ta' 10.0 dB.
- Il-fergħa ta '90% għandha telf ideali ta' madwar 0.46 dB.
It-telf ta' inserzjoni reali fiż-żewġ mogħdijiet se jkun ogħla minħabba li l-coupler għandu telf żejjed u tolleranza ta' proporzjon ta' akkoppjar-permess. L-ispeċifikazzjoni tax-xiri għandha għalhekk tidentifika l-port tal-vit, permezz tal-port, it-tolleranza tal-akkoppjar u t-telf massimu għal kull mogħdija.
Din id-differenza hija r-raġuni għaliex l-FBT jibqa' rilevanti f'tqassim ta' aċċess twil jew ramifikat. Diskussjoni aktar dettaljata dwar l-applikazzjoni hija disponibbli f'din il-gwida għalqsim żbilanċjat għal proġetti FTTH rurali.

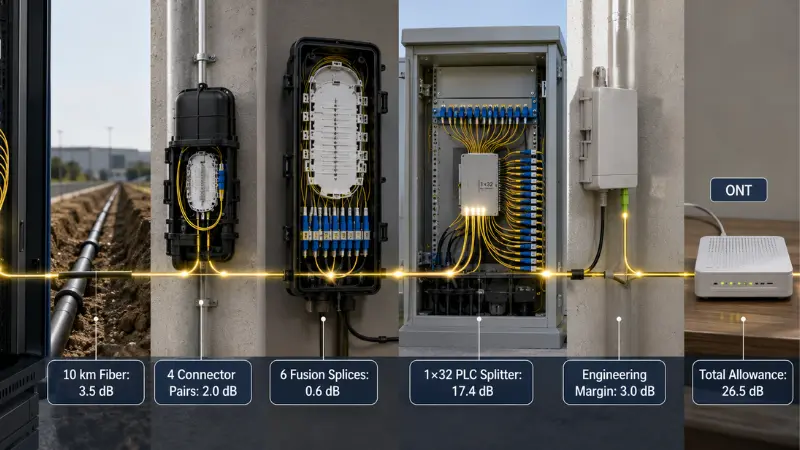

Eżempju Ħadmu: Baġit Ottiku PLC 1 × 32
Dan li ġej huwa kalkolu illustrattiv, mhux disinn PON universali. Kull valur għandu jiġi sostitwit bl-ispeċifikazzjoni attwali tal-kejbil, komponent u tagħmir għall-proġett.
| Oġġett ta' Telf | Eżempju Assunzjoni | Allowance Ikkalkulata |
|---|---|---|
| Attenwazzjoni tal-fibra | 10 km × 0.35 dB/km | 3.5 dB |
| Pari ta' konnetturi imqabbla | 4 × 0.5 dB | 2.0 dB |
| Splices tal-fużjoni | 6 × 0.1 dB | 0.6 dB |
| 1 × 32 PLC splitter | Massimu ta' 17.4 dB, ibbażat fuq familja ta' prodotti-splitter vojta ppubblikata | 17.4 dB |
| Inġinerija u marġini ta 'tixjiħ | Assunzjoni tal-proġett | 3.0 dB |
| Konċessjoni totali tal-passaġġ | 26.5 dB |
Iċ-ċifra ta 'splitter ta' 17.4 dB ġejja minn folja tad-dejta AFL PLC waħda u teskludi b'mod espliċitu konnetturi. Huwa inkluż biss biex juri l-metodu ta' kalkolu.
Jekk il-kombinazzjoni OLT u ONT magħżula tipprovdi baġit ottiku vverifikat ta '29 dB taħt il-kundizzjonijiet operattivi applikabbli, dan l-eżempju jħalli 2.5 dB wara l-allowance tal-inġinerija ddikjarata. Jekk il-baġit tat-tagħmir huwa aktar baxx, il-mogħdija hija itwal jew jiżdiedu konnessjonijiet addizzjonali, id-disinn jista 'jfalli.
Kalkolu xieraq għandu juża:
- Telf massimu tal-komponent aktar milli telf tipiku
- L-itwal mogħdija ottika ppjanata
- L-agħar port tal-ħruġ tal-isplitter
- L-attenwazzjoni korretta tal-fibra dipendenti fuq wavelength-
- Il-konnetturi, l-adapters u l-punti ta’ splice kollha
- Il-klassi ottika attwali OLT u ONT
- Inġinerija miftiehma u marġini ta' tixjiħ
Qsim Ċentralizzat vs Cascaded
| Arkitettura | Vantaġġi | Riskji u Kummerċ-Offs |
|---|---|---|
| Qsim ċentralizzat | Stadju wieħed splitter prinċipali, kontabilità tat-telf aktar sempliċi, ġestjoni tal-port eħfef u inqas stadji passivi | Jistgħu jeħtieġu aktar fibra ta 'distribuzzjoni u tqegħid bir-reqqa tal-post ċentrali tas-splitter |
| Qsim bil-kaskata | Jista 'jqiegħed stadji iżgħar maqsuma eqreb lejn gruppi ta' abbonati u jappoġġja layouts ta 'netwerk distribwit | Iżżid stadji splitter, punti ta 'konnessjoni, telf żejjed kumulattiv u kumplessità tas-soluzzjoni tal-problemi |
Splitter 1 × 4 segwit minn splitter 1 × 8 joħloq qasma ġenerali ta '1 × 32, iżda t-telf tal-passaġġ mhuwiex limitat għad-diviżjoni 1 × 32 ideali ta' 15.1 dB. Id-disinn għandu jżid it-telf ta 'inserzjoni speċifikat taż-żewġ stadji splitter, flimkien mal-konnessjonijiet u splices bejniethom.
CommScope jiddokumenta moduli PLC b'għadd baxx ta'-f'arkitetturi maqsuma mqassma fejn stadju splitter ieħor huwa installat aktar 'il bogħod fl-impjant ta' barra. Dan juri li l--prodotti PLC b'għadd baxx jistgħu jintużaw ukoll f'disinji kaskati; l-arkitettura m'għandhiex tiġi dedotta mill-isem tat-teknoloġija biss.
Meta Splitter FBT Huwa l-Aħjar?
FBT għandu jiġi evalwat l-ewwel meta d-distribuzzjoni tal-enerġija meħtieġa ma tkunx ugwali. Viti ta 'monitoraġġ, fergħat rurali fi stadji u rabtiet b'baġits ta' fergħat intenzjonalment differenti huma raġunijiet aktar b'saħħithom biex tagħżel FBT milli sempliċement iqabbel il-prezz tax-xiri tiegħu ma 'PLC.
FBT jista' jkun addattat ukoll għal qasma ta'-count baxx f'wavelength definit b'mod ċar, speċjalment fejn il-proġett ma jeħtieġx kompatibilità wiesgħa ta' multi-wavelength jew migrazzjoni futura permezz tal-istess mogħdija passiva.
Qabel l-approvazzjoni, ivverifika:
- Tieqa wavelength iddisinjata
- Proporzjon tal-akkoppjar u tolleranza tal-proporzjon
- Telf massimu ta' inserzjoni għal kull output
- Telf tar-ritorn u direttività
- Prestazzjoni dipendenti fuq it-temperatura
- Pakkett, protezzjoni tal-fibra u tip ta 'konnettur
Tiċħadx kull apparat FBT għax juża teknoloġija fused. Jeżistu prodotti kwalifikati tal-FBT ta 'medda wiesgħa, u l-prestazzjoni tagħhom għandha tiġi ġġudikata mill-folja tad-dejta speċifika u l-evidenza tal-affidabbiltà. Bil-maqlub, tużax prodott FBT ta' tieqa-dejqa f'netwerk li r-rekwiżiti futuri ta' wavelength tiegħu ma ġewx definiti.
Meta Splitter PLC Huwa l-Aħjar
Il-PLC ġeneralment hija l-għażla l-aktar prattika meta l-proġett jeħtieġ ħafna outputs ugwali, ippakkjar kompatt u uniformità kkontrollata minn port-per-port. Dawn il-kundizzjonijiet huma komuni fid-distribuzzjoni FTTH bl-użu ta 'konfigurazzjonijiet 1 × 8, 1 × 16, 1 × 32 u 1 × 64.
PLC huwa wkoll kandidat aktar b'saħħtu meta l-istess infrastruttura passiva trid tappoġġja diversi pjanijiet ta' wavelength ta' aċċess-netwerk. Ir-rekwiżiti tas-saff fiżiku-għal GPON u XGS-PON huma definiti fl-applikabbliRakkomandazzjoni tal-ITU-T G.984.2 GPONuRakkomandazzjoni ITU-T G.9807.1 XGS-PON. Id-disinjaturi għandhom jużaw l-ispeċifikazzjonijiet tat-tagħmir attwali u r-rakkomandazzjoni applikabbli aktar milli jassumu li kull netwerk juża l-istess pjan ta 'wavelength jew baġit ottiku.
PLC mhuwiex awtomatikament prodott ta 'barra. Tubu ta' l-azzar, modulu ABS jew cassette xorta jridu jkunu protetti f'kompartiment xieraq għall-installazzjoni. L-affidabbiltà tiddependi fuq l-assemblaġġ sħiħ, inklużi pigtails, strain relief, konnetturi, adapters, issiġillar u kwalifika ambjentali.
Seba' -Proċess ta' Għażla ta' Splitter
- Iddefinixxi d-distribuzzjoni tal-enerġija:Speċifika outputs ugwali jew mhux ugwali, għadd ta 'input, għadd ta' output u kwalunkwe vit meħtieġ jew permezz tal-port.
- Elenka kull wavelength kurrenti u ppjanat:Inkludi rekwiżiti upstream, downstream, overlay u migrazzjoni.
- Agħżel l-arkitettura maqsuma:Qabbel id-disinji ċentralizzati u kaskati, mhux biss l-għadd finali tal-abbonati.
- Ikkalkula l-agħar-baġit ottiku:Uża telf massimu, l-itwal rotta u l-iktar output dgħajjef tal-isplitter.
- Iddefinixxi l-ambjent tal-installazzjoni:Iddikjara l-użu fuq ġewwa jew barra, il-firxa tat-temperatura, l-umdità, l-għeluq, l-immaniġġjar u l-aspettattivi tal-ħajja tas-servizz-.
- Agħżel il-pakkett u l-konnettur:Qabbel il-modulu mat-trej tal-isplice, kaxxa terminali, kabinett, ODF jew rack.
- Irrevedi d-dokumentazzjoni tal-kwalità:Itlob speċifikazzjonijiet garantiti, wavelengths tat-test, rapporti serjali u evidenza ta 'kwalifika applikabbli.
Għal proġetti li jinkludu splitters, adapters, pigtails, terminal boxes u patch cords fl-istess bill of materials, il-Gwida tal-akkwist tal-komponenti passivi FTTHjipprovdi qafas ta’ xiri usa’.
Għażla tal-Pakkett u tal-Konnettur
| Tip ta' Pakkett | Installazzjoni Tipika | Benefiċċju Prinċipali | Konsiderazzjoni Prinċipali |
|---|---|---|---|
| Fibra vojta | Modulu integrat, trej splice protett jew assemblaġġ tad-dwana | L-iżgħar footprint | Jeħtieġ immaniġġjar ikkontrollat u protezzjoni esterna sħiħa |
| Tubu tal-azzar jew blockless | Splice trej, għeluq jew kaxxa ta 'distribuzzjoni kompatta | Protezzjoni mekkanika mtejba b'forma kompatta | Ir-rotot tal-fibra u r-raġġ tal-liwja jibqgħu kritiċi |
| Modulu ABS | Kaxxa tal-ħajt, kabinett jew egħluq ta 'distribuzzjoni ta' barra protett | Pigtails bil-ġakketta u protezzjoni tal-komponenti aktar b'saħħitha | Juża aktar spazju minn apparat ta' tubu vojt jew ta' l-azzar- |
| LGX jew plagg-cassette | Kabinett modulari, ODF jew qafas tad-distribuzzjoni | Sostituzzjoni veloċi, identifikazzjoni ċara tal-port u installazzjoni ta' plug-u-play | Jeħtieġ dimensjonijiet tax-chassis kompatibbli u tqassim tal-adapter |
| Rack-splitter tal-immuntar | Uffiċċju ċentrali, kamra tat-tagħmir jew rack ta'-densità għolja | Aċċess minn quddiem organizzat u kapaċità għolja tal-port | Jikkonsma spazju tar-rack u żżid konnessjonijiet tal-adapter |
Din il-ħarsa ġenerali ta 'Tipi ta 'pakketti splitter PLCjista 'jgħin biex iqabbel il-komponent ottiku mal-għeluq tiegħu. Splitter maħsub għad-distribuzzjoni ta' aċċess immuntat mal-ħajt jista' wkoll jiġi integrat f'kompartiment adattat bħalKaxxa tad-distribuzzjoni tal-fibra b'24 qalba, sakemm il-kapaċità tat-trej, l-għadd tal-adapter, ir-rotta tal-kejbil u r-rekwiżiti tas-siġillar jaqblu mal-proġett.
Splitters konnetturizzati jnaqqsu x-xogħol ta'-splicing tal-kamp u jissimplifikaw is-sostituzzjoni, iżda kull par imqabbad iżid it-telf u jeħtieġ spezzjoni tal-wiċċ-tarf. Pigtails mhux mitmuma jistgħu jnaqqsu l-punti tal-adapter iżda jeħtieġu tagħmir ta' fużjoni-splicing, installaturi mħarrġa u ħażna ta' splice protetta.
Kif Qabbel Folji tad-Data tal-Fornitur?
| Oġġett għal Talba | X'Għandu Jistqarr il-Fornitur | Riskju jekk Huwa Nieqes |
|---|---|---|
| Konfigurazzjoni | 1×N jew 2×N, proporzjon ugwali jew mhux ugwali, identifikazzjoni tal-port | L-apparat fornut jista' ma jaqbilx mal-arkitettura tan-netwerk. |
| Tul tal-mewġ operattiv | Tlesti medda ta 'wavelength garantita | It-telf jista' jkun aċċettabbli f'wavelength wieħed iżda mhux fuq il-medda tas-servizz meħtieġa. |
| Telf ta' inserzjoni | Telf massimu għal kull konfigurazzjoni u jekk il-konnetturi humiex inklużi | Il-kwotazzjonijiet tal-fornituri ma jistgħux jitqabblu fuq l-istess bażi. |
| Uniformità | Varjazzjoni massima tat-telf tal-port-per-port | Fergħa ta' abbonat wieħed jista' jkollha marġni ferm inqas mill-oħrajn. |
| PDL | Valur massimu u kundizzjonijiet tat-test | Varjazzjoni fil-prestazzjoni tista' tkun moħbija wara figura medja ta' inserzjoni-telf. |
| Telf tar-ritorn u direttività | Valuri minimi garantiti | Ir-riflessjoni u l-prestazzjoni tal-iżolament tal-port għadhom mhux magħrufa. |
| Prestazzjoni tat-temperatura | Medda operattiva u bidla ottika permessa fuq dik il-medda | Tikketta ta 'temperatura wiesgħa tista' ma tirrappreżentax prestazzjoni ottika stabbli. |
| Pakkett u fibra | Dimensjonijiet, tip ta 'fibra, kisi, ġakketta, tul tal-pigtail u rekwiżiti tal-liwja | L-apparat jista' ma joqgħodx mat-trej, kaxxa jew rack maħsuba. |
| Speċifikazzjoni tal-konnettur | Tip ta 'konnettur, lustrar, grad u jekk l-ittestjar jinkludix il-konnettur | Jistgħu jseħħu problemi ta' telf jew kompatibilità mhux mistennija waqt l-installazzjoni. |
| Rapport tat-test | Wavelengths tat-test, riżultati tal-port individwali, numru tas-serje u data tat-test | Il-prodott ikkunsinnat ma jistax jiġi rintraċċat għall-kejl irrapportat. |
Talbiet GR-1209 u GR-1221
GR-1209 u GR-1221 huma komunement referenzjati flimkien meta l-fornituri jiddiskutu l-kwalifika tal-komponenti ottiċi passivi u l-assigurazzjoni tal-affidabbiltà fit-tul. Talba bħal "Telcordia konformi" għandha tidentifika:
- L-istandard applikabbli u l-ħruġ
- Il-konfigurazzjoni tal-prodott ittestjat
- Il-laboratorju tat-test
- L-ambitu tat-test u t-taqsimiet applikabbli
- Jekk ir-riżultat japplikax għall-komponent vojt jew assemblaġġ konnettorizzat komplut
Spezzjoni u Ittestjar Dħul
- Ikkonferma l-identità tal-prodott:Iċċekkja t-teknoloġija, il-konfigurazzjoni, il-proporzjon, il-wavelength, il-fibra, it-tul tal-pigtail, il-lustrar tal-konnettur, in-numru tas-serje u t-tikketta.
- Spezzjona l-pakkett u l-fibri:Fittex għal tubi mgħaffġa, ħelsien mit-tensjoni laxka, liwjiet li jaqtgħu, ġkieket bil-ħsara, fibra esposta jew numerazzjoni ħażina tal-port.
- Spezzjona u naddaf l-uċuħ tat-tarf tal-konnettur:Tqabbadx splitter ikkontaminat mas-sett tat-test jew man-netwerk ħaj.
- Issettja referenza u kejjel kull output:Uża sors stabbli u miter tal-qawwa ottika kalibrat fil-wavelengths tat-test speċifikati. Irreġistra t-telf ta 'kull port u kkalkula l-uniformità mill-aħjar u l-agħar riżultati.
- Qabbel ir-riżultati mal-limiti kuntrattwali:Tużax tabella ġenerika tal-internet bħala l-istandard tal-pass jew fail.
- Żomm rekords traċċabbli:Aħżen l-ordni tax-xiri, lott, numru tas-serje, wavelength tat-test, identifikazzjoni tat-tagħmir tat-test, operatur u data ta 'spezzjoni.
Kontroll normali li jirċievi bl-użu ta 'sors u miter tal-qawwa jista' jivverifika t-telf tal-inserzjoni u l-uniformità. PDL indipendenti, telf ta'-ritorn jew verifika ambjentali jistgħu jeħtieġu tagħmir iddedikat, laboratorju kwalifikat jew rekords ta' kwalifika tal-fornitur.
Ħames Żbalji Komuni tal-Għażla
- Għażla biss bil-prezz unitarju:Komponent vojt irħas jista 'jeħtieġ aktar splicing tal-kamp, spazju tal-kompartiment, xogħol u soluzzjoni tal-problemi.
- Tqabbil tat-telf tipiku mat-telf massimu:Valur tipiku jiddeskrivi l-prestazzjoni mistennija; valur massimu jiddefinixxi l-limitu kuntrattwali. Mhumiex interkambjabbli.
- Injora l-inklużjoni tal-konnettur:Speċifikazzjoni ta 'splitter vojta ma tistax titqabbel direttament ma' modulu konnettorizzat sakemm il-konfini tal-kejl ma jkunux l-istess.
- Jekk wieħed jassumi li kull splitter PLC huwa superjuri:Il-kwalità taċ-ċippa, l-allinjament tal-array-fibra, l-ippakkjar, il-konnetturi u l-ittestjar jiddeterminaw ir-riżultat lest.
- Jinsa l-wavelengths u l-bidliet fl-arkitettura futuri:Splitter li jaħdem għas-servizz preżenti jista' jirrestrinġi migrazzjoni jew overlay PON aktar tard.
Mudell ta' Speċifikazzjoni tal-RFQ
Il-blokka li ġejja tista' tiġi adattata għal inkjesta tal-fornitur:
Teknoloġija meħtieġa: FBT / PLC / rakkomandazzjoni tal-fornitur
Konfigurazzjoni tad-dħul u tal-ħruġ: 1×__ / 2×__
Mudell maqsum: ugwali / mhux ugwali __% / __%
Medda ta' wavelength operattiva: __
Telf massimu ta 'inserzjoni: __ dB, konnetturi inklużi / esklużi
Uniformità massima: __ dB
PDL massimu: __ dB
Telf minimu ta' ritorn: __ dB
Direttività minima: __ dB
Tip u dimensjonijiet tal-pakkett: __
Tip ta' fibra u tul tal-pigtail: __
Tip ta' konnettur u lustrar: __
Temperatura tat-tħaddim u tal-ħażna: __
Ambjent ta 'installazzjoni: għeluq ta' ġewwa / barra / għeluq / rack
Rapport tat-test meħtieġ: individwali / lott
Affidabilità jew evidenza ta' kwalifika meħtieġa: __
It-tikkettar u t-traċċabilità tan-numru tas-serje-: __
Mistoqsijiet Frekwenti
Q: Liema Huwa Aħjar, FBT jew PLC?
A: FBT normalment huwa l-aħjar punt tat-tluq għal għadd baxx-jew distribuzzjoni mhux ugwali tal-enerġija. Il-PLC ġeneralment huwa l-aħjar punt ta' tluq għal qsim ta' densità ta'-għoli fuq medda wiesgħa ta' wavelength iddikjarata. It-tweġiba finali tiddependi fuq l-ispeċifikazzjoni tal-prodott garantita u l-baġit ottiku sħiħ.
Q: PLC Dejjem Tnaqqas Telf Mill-FBT?
A: Le. It-telf teoretiku inevitabbli huwa ddeterminat minn kif tinqasam il-qawwa ottika. Il-PLC normalment joffri uniformità u effiċjenza tal-ippakkjar aktar b'saħħitha għal ħafna outputs ugwali, iżda t-telf attwali tal-inserzjoni għandu jitqabbel bl-użu ta 'valuri massimi taħt l-istess kundizzjonijiet tat-test.
Q: Splitter 1 × 32 Żid biss 15.1 DB?
A: Le. Madwar 15.1 dB huwa t-telf matematiku ideali ta 'diviżjoni tal-qawwa b'mod ugwali fost 32 output. Is-splitter attwali jżid telf żejjed, u l-mogħdija sħiħa tista 'wkoll tinkludi konnetturi, adapters, splices, attenwazzjoni tal-fibra u marġini ta' inġinerija.
Q: Jistgħu Jintużaw Splitters FBT fin-Netwerks PON?
A: Jistgħu jintużaw meta l-proporzjon tal-qasma tagħhom, il-firxa tal-wavelength, it-telf tal-inserzjoni, il-prestazzjoni ambjentali u l-arkitettura jaqblu man-netwerk. PLC huwa aktar komuni għal qsim ta' FTTH ugwali ta' għadd-għoli, iżda FBT jista' jservi fergħat ta' għadd-baxx jew asimmetriċi.
Q: Jistgħu PLC Splitters Jiġi Kaskata?
A: Iva. Splitters PLC jistgħu jintużaw f'tqassim ċentralizzat jew cascaded. Kull stadju għandu jiġi inkluż separatament fil-baġit ottiku, u l-punti ta 'konnessjoni addizzjonali għandhom jiġu kkunsidrati fil-manutenzjoni u l-iżolament tal-ħsarat.
Q: Għandi Nagħżel Splitter Konnetturizzat jew Splice-Let?
A: Agħżel modulu konnettorizzat meta installazzjoni rapida, sostituzzjoni u aċċess għall-port huma prijoritajiet. Agħżel apparat ta' splice-lest meta tnaqqas il-punti tal-adapter u tintegra s-splitter fi trej ta' splice protett huma aktar importanti.
Konklużjoni
Id-deċiżjoni splitter FBT vs splitter PLC tibda bid-distribuzzjoni tal-enerġija meħtieġa. Vit ta' monitoraġġ mhux ugwali jew fergħa sempliċi ta' għadd-baxx spiss tindika lejn FBT. Id-distribuzzjoni ugwali ta '-densità FTTH għolja, il-kompatibilità wiesgħa tal-wavelength u l-uniformità kkontrollata tal-port ġeneralment jindikaw lejn PLC.
L-għażla tat-teknoloġija hija biss l-ewwel pass. Deċiżjoni affidabbli teħtieġ ukoll telf massimu ta' inserzjoni, uniformità, kopertura ta' wavelength, limiti ambjentali, pakkett, konnettur, dokumentazzjoni tat-test u baġit ottiku sħiħ tal-agħar-każ.
Il-provvediment ta' dawk ir-rekwiżiti fl-RFQ inaqqas l-ambigwità tal-kwotazzjoni u jappoġġja disinn ta' netwerk aktar affidabbli. Ix-xerrejja tal-proġett jistgħujissottometti l-ispeċifikazzjoni tal-isplitter għal reviżjoni teknika u tal-kwotazzjoniladarba l-proporzjon meħtieġ, il-pakkett, il-konnettur u l-kundizzjonijiet operattivi jkunu ġew definiti.
