Ittestjar tal-pigtail tal-fibra wara t-twaħħil: Dak li Attwalment jgħaddi mill-Aċċettazzjoni

Meta Splice Jidher Fine u Għadu Jfalli Downstream

Huwa mudell li naraw spiss biżżejjed fil-burokrazija ta 'aċċettazzjoni: rabta li tkejjel 71.794 dB/km f'1310nm, sew barra l-limitu tal-pass, anke jekk l-avvenimenti ta' splice individwali tul ir-rotta dehru mhux notevoli fuq il-karta. L-agħar telf ta 'splice wieħed irreġistrat kien 0.342dB, imkien qrib katastrofiku waħdu. Ir-rabta naqset xorta waħda, minħabba li l-aċċettazzjoni mhix deċiża splice minn splice. Huwa deċiż minn kif jidher il-baġit tat-tmiem-sa-ladarba kull avveniment jiġi miżjud, u dak huwa numru li traċċi tal-OTDR waħedhom ma jagħtukx.

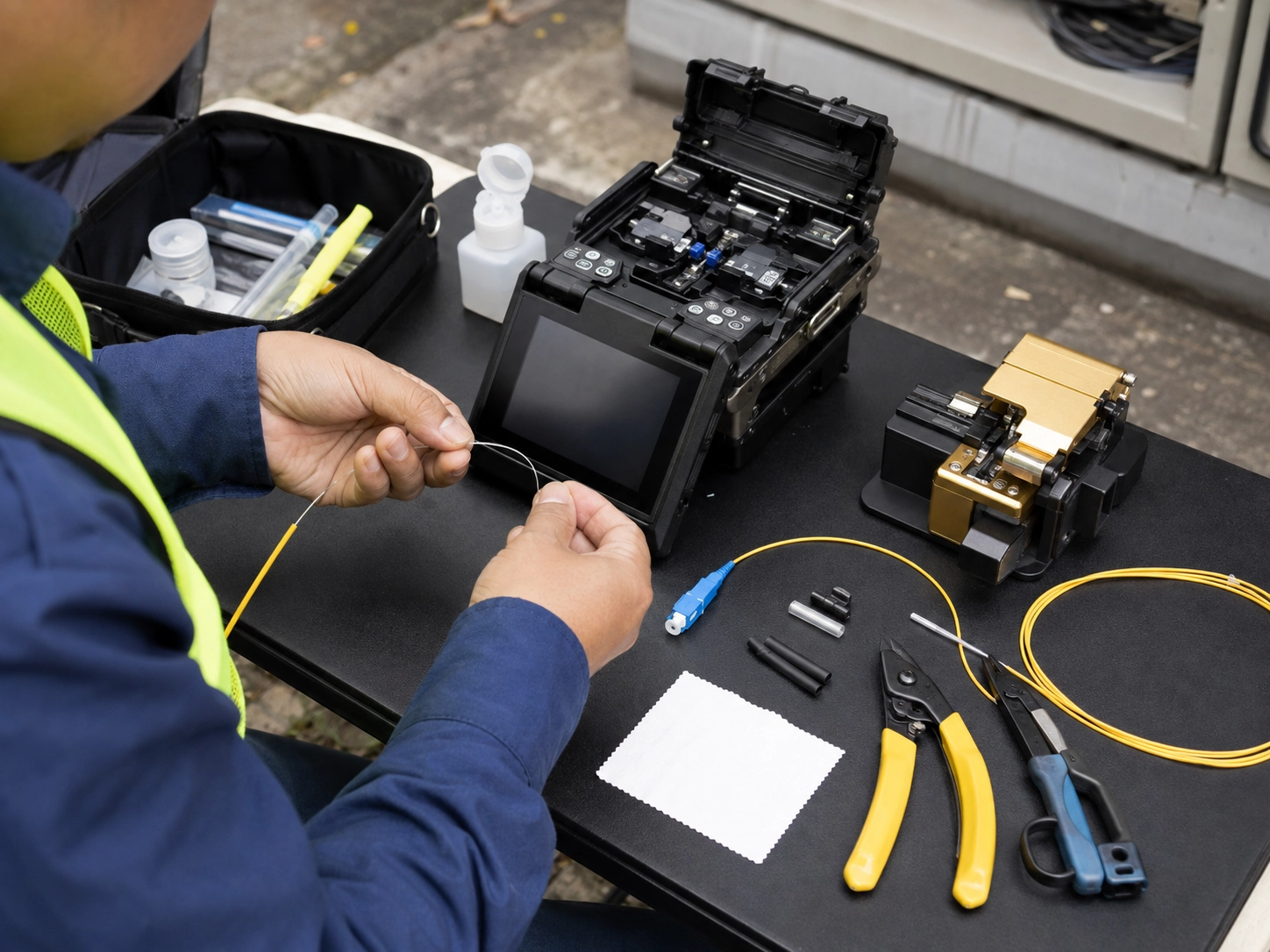

Dan huwa eżattament fejn l-ittestjar tal-pigtail tal-fibra wara t-twaħħil normalment jinqasam: timijiet jivverifikaw li kull ġonta ta 'fużjoni tidher nadifa taħt l-istima tal-splicer, aqbeż kejl ta' telf ta 'inserzjoni formali, u jassumu li l-link hija lesta. telf kumulattiv qabel ma l-klijent

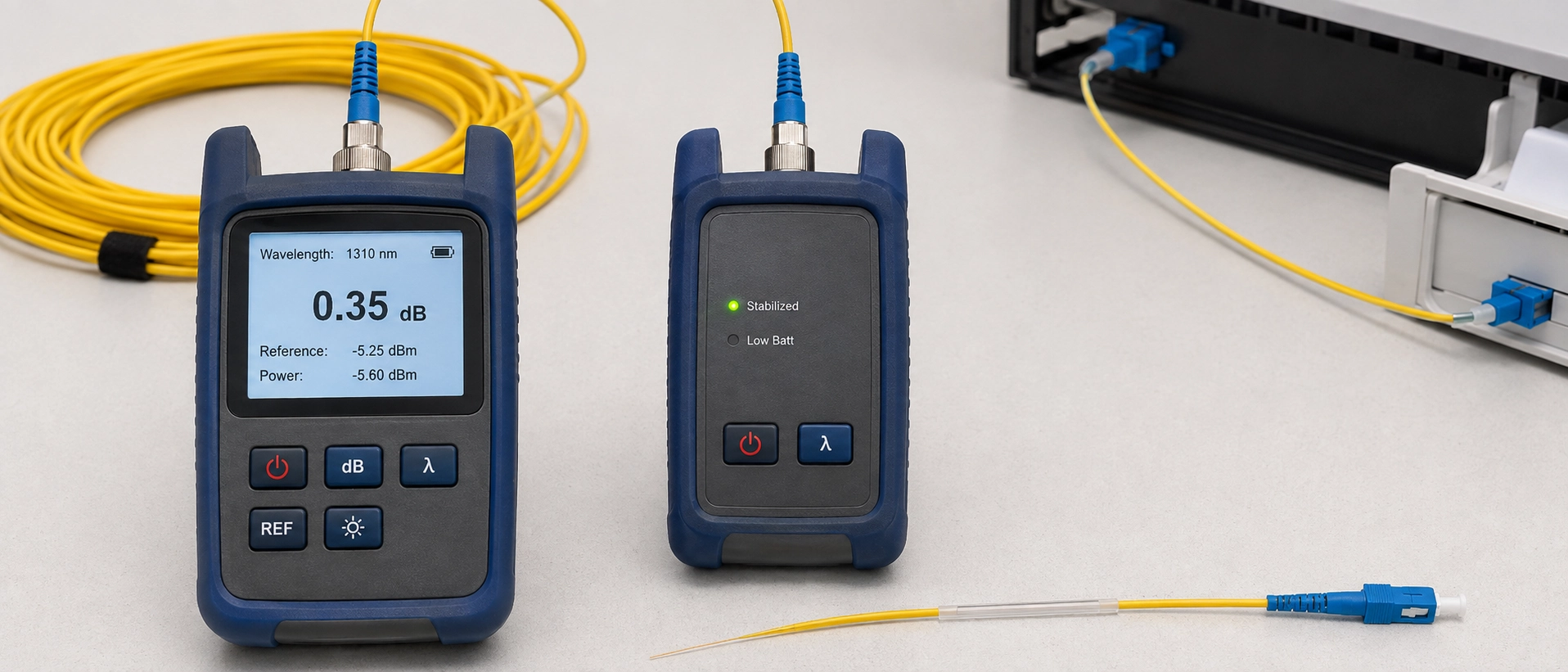

Iż-żewġ strumenti jingħaqdu flimkien kontinwament, u dak huwa l-għerq tal-biċċa l-kbira tal-konfużjoni fil-qasam. Sett tat-Test ta' Telf Ottiku (OLTS) jinjetta dawl minn sors ta' referenza f'tarf wieħed u jaqrah b'miter tal-qawwa fuq in-naħa l-oħra, u jagħtik tarf wieħed-sa-numru ta' telf ta' inserzjoni għat-tmiem għall-link kollu. OTDR jagħmel xi ħaġa differenti: jibgħat polz 'l isfel fil-fibra u jaqra d-dawl backscatered, jibni traċċa li turik fejn kull avveniment (splice, konnettur, liwja, waqfa) joqgħod tul it-tul, u bejn wieħed u ieħor kemm telf jikkontribwixxi kull wieħed.

Dik id-distinzjoni tiddetermina għalxiex hija attwalment tajba kull għodda. OLTS jgħidlek jekk ir-rabta lesta, kollha kemm hi, tissodisfax il-baġit tat-telf. Huwa kejl li jgħaddi/falli. OTDR jgħidlek fejn hi problema u x'tip ta' avveniment ikkawżaha. Hija mappa dijanjostika, mhux riżultat ta 'ċertifikazzjoni. Li jħawdu t-tnejn huwa għaliex xi tekniċi jittrattaw traċċa OTDR li tidher nadifa- bħala prova li l-ittestjar tal-pigtail splice huwa lest, meta l-korpi standard ġibdu linja ferm aktar qawwija (Assoċjazzjoni tal-Fiber Optic).

Għall-qarrejja li ġejjin minn bażijiet usa' tal-ittestjar tal-pigtail aktar milli l-fluss tax-xogħol speċifiku tal-isplicing-, il-gwida ġenerali tagħna għall-ittestjar ta' pigtail tal-fibra ottika tkopri spezzjoni viżwali u ttestjar tat-telf tar-ritorn f'aktar fond milli jagħmel dan l-artikolu.

TIA-568.3-D jaqsam l-ittestjar tal-fibra f'żewġ saffi, u l-qasma mhix kożmetika. Il-Livell 1 huwa l-ittestjar tat-telf tal-inserzjoni OLTS, u huwa r-rekwiżit ta 'ċertifikazzjoni obbligatorju għal kull rabta. Il-Livell 2 huwa ittestjar OTDR, u huwa kklassifikat bħala fakultattiv: rakkomandat għad-dokumentazzjoni u s-soluzzjoni tal-problemi, iżda mhux aċċettat waħdu bħala prova li rabta hija ċċertifikata.

Dak hu l-punt ta 'min jiftakar: traċċa OTDR, kemm tkun nadifa, ma tissodisfax l-ittestjar ta' aċċettazzjoni taħt l-istandard. Xi specs tal-proġett għadhom jinkitbu daqslikieku, partikolarment fuq skjeramenti PON fejn numru żgħir ta 'fornituri jaċċettaw riżultati OTDR bidirezzjonali bħala evidenza suffiċjenti, iżda dik hija eċċezzjoni b'ambitu, mhux ir-regola ġenerali. Barra PON, tgħoddx fuqha: il-biċċa l-kbira tal-inġiniera u l-klijenti li jissorveljaw mhux se jiffirmaw iċ-ċertifikazzjoni OTDR-biss, irrispettivament minn dak li timplika l-paġna tal-kummerċjalizzazzjoni tal-bejjiegħ. Xi bejjiegħa tat-tagħmir tat-test-li jservu xogħol ta' ċertifikazzjoni TIA-568.3-D qalu li din il-possibbiltà, li tgħolli l-OTDR għal xi ħaġa eqreb lejn l-istatus tal-Livell 1, qed tiġi diskussa fil-livell tal-kumitat tal-istandards, għalkemm xejn ma għadda diskussjoni fil-passat. L-ittestjar OLTS tal-Livell 1 jibqa' l-uniku format tat-test miktub fl-istandard bħala obbligatorju llum.

Ikseb l-ordni ħażin fuq test tat-telf tal-inserzjoni tal-pigtail tal-fibra wara t-twaħħil tal-fużjoni, u l-qari li tieħu mhux se jfisser dak li taħseb li jfisser. Irreferi s-sors tad-dawl u l-miter tal-qawwa flimkien l-ewwel, billi tuża korda ta' referenza-tajba magħrufa, sabiex il-linja bażi "0 dB" tirrifletti s-sett tat-test u mhux jumper mhux ikkalibrat. Il-biċċa l-kbira tal-ittestjar tal-aċċettazzjoni ta'-modalità waħda juża l-metodu ta' referenza 1-jumper; il-metodu 3-jumper jaqra numru ta' telf kemmxejn differenti għall-istess rabta fiżika, għalhekk agħżel waħda u żommu konsistenti matul il-proġett. It-taħlit taż-żewġ proġett ta' nofs-hija raġuni komuni li t-tqabbil ta' qabel u wara t-telf jieqfu.

Imbagħad qabbad permezz tal-link spliced ​​u ħu qari f'kull wavelength operattiv: 1310nm u 1550nm għal modalità waħda -, 850nm u 1300nm għal multimode, minħabba li t-telf f'splice jew liwja huwa wavelength-dipendenti, u qari waħdieni {6} jista 'jiżbalja b'mod sħiħ.

Test fiż-żewġ direzzjonijiet fejn il-proġett jippermetti. Splice b'nuqqas ta' qbil żgħir fil-qalba jista' jaqra telf negattiv minn direzzjoni waħda u barra-ta-telf ta' spec mill-oħra, għalhekk test ta'-direzzjoni waħda jaqbad biss nofs dik l-istampa. Irreġistra ż-żewġ qari, mhux biss l-aħjar wieħed. Xi speċifikazzjonijiet tal-proġett, partikolarment ftehimiet ta 'kiri ta' fibra skura, jeħtieġu b'mod espliċitu dokumentazzjoni bidirezzjonali bil-firma tat-tekniku u n-numru tal-mudell tas-sett tat-test-mehmuża, u retrofitting li wara l-fatt huwa ferm aktar xogħol milli jinqabad waqt it-test tal-aċċettazzjoni oriġinali.

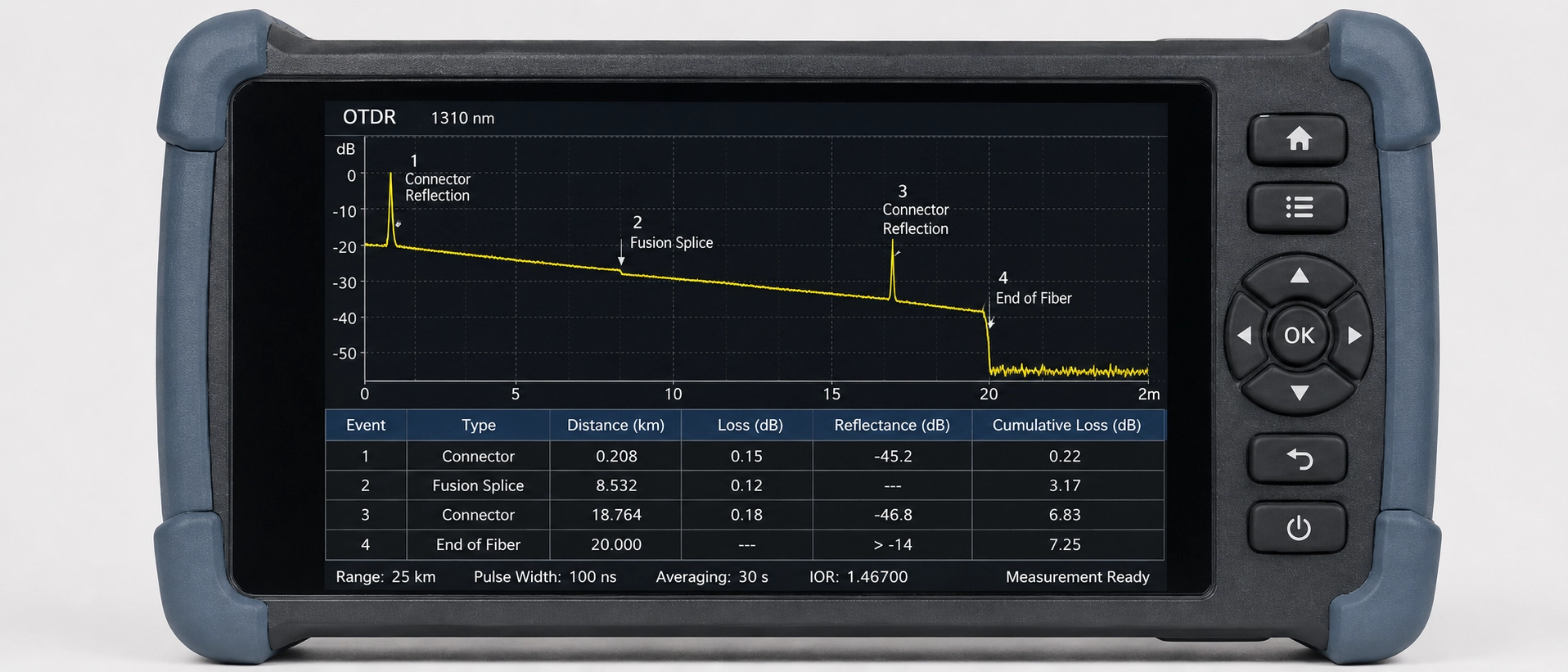

Wara li l-OLTS jagħtik numru pass jew fail għall-pigtail imqabbad, ix-xogħol li jmiss huwa li jikkonferma li t-telf li kejjel fil-fatt joqgħod fil-punt splice, u mhux x'imkien ieħor fuq il-link. L-għażla tal-kejbil tat-tnedija hija l-ewwel ħaġa li ġġib in-nies hawn: uża 500m sa 1km ta 'fibra ta' tnedija qabel il-splice taħt it-test, minħabba li d-distanza inizjali tagħha tirkupra OTDR. qari preċiż qabel ma jilħaq l-avveniment li fil-fatt jimpurtah minnu. Aqbeż il-kejbil tat-tnedija u l-qari tat-telf ta 'splice ħdejn in-naħa ta' quddiem tal-link isir mhux affidabbli jew inviżibbli.

L-ittestjar tal--wavelength doppju huwa l-vizzju l-ieħor li jiswa li jinbena fih. L-ittestjar kemm f'1310nm kif ukoll f'1550nm mhuwiex biss għall-konferma tat-telf, huwa għodda dijanjostika fiha nnifisha. Splice b'differenzi ta 'telf mhux tas-soltu kbar bejn iż-żewġ wavelengths huwa aktar ta' spiss sinjal ta 'stress tal-makrobend, komunement minn trej ta' splice mdawwar sewwa wisq, minn ġonta ta 'fużjoni fqira. Li taqbad dik id-distinzjoni fuq-sit tiffranka ri-splice li ma kinitx issolvi l-problema attwali.

Hawn dettall li jaqbad anke tekniċi b'esperjenza off guard: splice ta 'fużjoni ġenwinament tajba f'assemblaġġ pigtail jista' jkun effettivament inviżibbli fuq traċċa OTDR. Meta t-telf ta 'splice jinżel taħt bejn wieħed u ieħor 0.05dB, li mgħaqqad sew, mod-field-matched field-taħt l-avveniment ta' default konġunta tista' taqa' b'mod regolari limitu. Il-biċċa l-kbira tal-OTDRs jibagħtu b'limitu ta' avveniment default x'imkien madwar 0.1 sa 0.15dB, għalhekk splice suspettat ta' telf baxx-min isegwi billi jbaxxi dak is-setting lejn 0.02 sa 0.05dB u jerġa' jħaddem it-traċċa; iċ-ċifra eżatta għadha tiddependi fuq il-mudell OTDR tiegħek u s-settings ta'-żona mejta tiegħu, għalhekk ikkonferma kontra t-tagħmir tiegħek stess aktar milli tittratta kwalunkwe numru hawn bħala universali.

L-iżvantaġġ l-ieħor li jiswa li jiġi mmarkat jinsab fil-limitu ta 'aċċettazzjoni innifsu, mhux l-istrument. Il-lingwa tal-kuntratt ippubblikata għall-proġetti tal-fibra skura turi aktar tolleranza milli jassumu l-biċċa l-kbira tal-inġiniera: ftehim ta’ kiri wieħed li rrevejna ppermetta telf ta’ splice sa 0.5dB meta d-dijametri tal-kamp tal-modalità kienu mqabbla, u telgħu għal 0.8dB meta ma kinux (lawinsider.com), figuri ferm ogħla mis-sub-0.1dB "textbook" fusion splice loss ħafna mill-kwotazzjonijiet tal-materjal tat-taħriġ. Li tkun taf liema numru fil-fatt jeħtieġ il-kuntratt speċifiku tiegħek, aktar milli tassumi li tapplika l-aktar figura ppubblikata stretta, hija d-differenza bejn splice li terġa' taħdem bla bżonn u waħda li tiffirma b'mod korrett.

Nassa relatata hija telf li huwa reali iżda attribwit ħażin. Mudell wieħed ta 'soluzzjoni tal-problemi rikorrenti jinvolvi diversi splices mekkaniċi mqiegħda qrib flimkien tul ġirja, kull wieħed individwalment fi ħdan l-ispeċifikazzjoni, iżda f'munzelli sewwa biżżejjed li t-telf kumulattiv jimbotta r-rabta fuq il-baġit. Traċċa OTDR tinqara b'mod każwali tista 'tagħmel dik id-dehra ta' avveniment ħażin wieħed; aqra bir-reqqa, huma diversi avvenimenti żgħar, teknikament-mogħdija, li jammontaw għal rabta li tfalli.

Il-ġbid tan-numri f'lista waħda ta' kontroll tal-ittestjar tal-aċċettazzjoni tal-splice tal-fibra jagħmel deċiżjonijiet fuq il-post aktar mgħaġġla milli taqleb bejn dokument standard u test ta' nofs -PDF tal-kuntratt.

Ittratta r-ringieli ta'-tolleranza tal-kuntratt bħala tfakkira biex tiċċekkja l-ispeċifikazzjoni attwali tal-proġett aktar milli sostitut għaliha. In-numri ta 'aċċettazzjoni jvarjaw skond il-klijent, u l-istandard jistabbilixxi art, mhux limitu universali.

Rabta li baqgħet tfixkel l-allarmi ta 'telf wara l-ikkummissjonar irriżulta li kienet illustrazzjoni utli ta' għaliex OTDR u OLTS jeħtieġ li jinqraw flimkien. Dan huwa t-tip ta' riżultat tat-test tal-aċċettazzjoni tal-pigtail li huwa faċli li jiġi djanjostikat ħażin mingħajr iż-żewġ strumenti. dik il-parti ma kinitx ambigwa. It-traċċa OTDR kienet fejn seħħ ix-xogħol dijanjostiku reali: minflok punt wieħed ta 'falliment ovvju, wera raggruppament ta' erba 'splices mekkaniċi spazjati f'madwar żewġ metri minn xulxin, kull wieħed individwalment ġewwa l-ispeċifikazzjoni ta' telf ta '0.3–0.4dB tiegħu, kollettivament imbuttat il-link bejn wieħed u ieħor 1.2dB fuq il-baġit. Kien hemm bżonn żewġ passes, 1310nm l-ewwel, imbagħad test mill-ġdid ta '1550nm biex teskludi qari falz tal-liwja-istress, qabel ma l-mudell ta' telf żgħir f'munzelli kien ċar aktar milli ġonta waħda ħażina. Is-sostituzzjoni tal-cluster b'splice tal-fużjoni waħda ġabet il-link lura fil-baġit immedjatament. L-ebda strument waħdu ma kien jgħid l-istorja sħiħa: l-OLTS ikkonferma li kien hemm problema, u l-OTDR lokalizzat dak li fil-fatt kien qed jikkawżaha.

Dak it-tip ta' traċċar ta' avveniment japplika ħafna lil hinn mix-xenarji speċifiċi ta' splice-, u hija l-istess dixxiplina ta' min japplika kull meta rabta tonqos b'mod intermittenti wara l-ikkummissjonar.

Ħafna minn dak li jmur ħażin fl-ittestjar tal-aċċettazzjoni ta' wara-splice traċċi lura għal vojt upstream tal-ekwipaġġ tal-qasam: pigtails li jitilqu mill-fabbrika mingħajr rekord dokumentat tat-telf tal-inserzjoni huma aktar diffiċli biex jiġu fdati ladarba jkunu spliced ​​f'rabta diretta, għaliex m'hemm l-ebda linja bażi biex tqabbel il-qari tal-qasam.

Konna fuq in-naħa ħażina ta’ dak il-vojt aħna stess. Matul ġirja waħda tal-QC ħerġin, lott ta '-splices ta' telf baxx f'assemblaġġ ta 'pigtail tad-dwana jinqara nadif fuq it-traċċa OTDR, l-ebda avveniment mmarkat, sempliċement minħabba li t-telf kien baxx wisq biex jitneħħa l-limitu default, l-istess blind spot kopert hawn fuq. Ħareġ biss meta tekniku jaqsam-ir-riżultat tal-OTDR mal-figura tat-telf tal-inserzjoni tal-OLTS u t-tnejn ma qablux. Dik id-diskrepanza hija parti minn għaliex kull pigtail lest li nibgħatu issa jġorr kemm riżultat OLTS kif ukoll OTDR, mhux biss wieħed jew ieħor.

Il-proċess tal-produzzjoni tagħna jwettaq dak it-test doppju fuq kull pigtail lest qabel ma jintbagħat, prattika li ilna għal aktar minn għaxar snin ta 'tbaħħir ta' assemblaġġi ta 'pigtail imwaħħlin. Huwa jsegwi l-proċeduri tat-test tal-attenwazzjoni fl-IEC 61300-3{-34 u mal-splice-il-gwida tat-telf tal-konnettur tagħna hija stess. dejta tal-art tal-fabbrika, mhux ċifra tal-industrija kollha: telf ta 'inserzjoni ta' konnettur fuq il-linja tagħna tipikament jinżel fil-medda ta '0.15–0.25dB, b'limitu ta' 0.3dB li ma nibgħatux hawn fuq. Nistgħu ngħaddu dan bħala rapport tat-test traċċabbli flimkien mal-prodott, ta 'min iċċekkja qabel ma tassumi d-datasheet ta' fornitur taqbel ma' dak li fil-fatt ħalla l-fabbrika tagħhom.

Jekk l-ittestjar tal-aċċettazzjoni attwali tiegħek iżomm it-telf tal-wiċċ ta' splice-ġenb li ma jaqbilx ma' dak li wiegħed datasheet ta' fornitur, ħafna drabi ta' min jiċċekkja jekk il-pigtails infushom ġewx mibgħuta b'rekords individwali tat-test. Tista 'tirrevedi l-firxa tal-prodotti tal-pigtail tal-fibra ottika tagħna u titlob il-kampjuni ta' traċċa OTDR li jakkumpanjaw direttament.
