Meta tippjana netwerk tal-fibra ottika, mistoqsija waħda tidher kmieni: f'apannell tal-garża tal-fibra vs ODFdeċiżjoni, liema waħda tappartjeni fir-rack jew fil-kamra tat-telekomunikazzjoni tiegħek? It-tweġiba qasira - tilħaq għal apannell tal-garża tal-fibrameta l-aktar ikollok bżonn ittemm u tqabbad-numru żgħir-għa-medju ta' fibri qrib tagħmir attiv, u tagħżelODF (Qafas tad-Distribuzzjoni Ottika)meta kejbils tas-sinsla jew alimentatriċi ta' għadd ogħla-jeħtieġu fusion splicing, ħażna slack, twaħħil tal-kejbil, u ġestjoni tad-distribuzzjoni fit--tul.
Dik il-qasma nadifa taħbi xi ħaġa li kull tekniku tal-qasam jitgħallem malajr: iż-żewġ familji ta 'prodotti jikkoinċidu. Xi pannelli tal-garża tal-immuntar tar-rack-vapuri bi trejs tal-isplice, u xi ODFs kompatti jagħmlu ftit aktar minn patching. Allura l-mistoqsija reali mhix "liema isem", iżda "liema fokus tad-disinn jaqbel mal-pożizzjoni tan-netwerk, l-għadd tal-fibra, u l-mod kif il-kejbils jidħlu u joħorġu mill-unità." Din il-gwida tkopri d-differenzi, iż-żona griża bejniethom, matriċi ta 'għażla, għażliet ta' konnettur, u konfigurazzjonijiet ta 'proġett reali sabiex tkun tista' tispeċifika l-unità t-tajba l-ewwel darba. Jekk trid l-ewwel verżjoni qasira, hawnħarsa ffukata lejn id-differenzi ewlenin bejn ODF u patch panel.
X'inhu Fiber Patch Panel?
Panel tal-garża tal-fibra jtemm il-fibri li jkunu deħlin fuq sett fiss ta 'adapters u jagħti lit-tekniċi interface ta' quddiem nadif għall-kurduni tal-garża. Huwa l-punt fejn kejbil strutturat jiltaqa 'ma' l-jumpers li jimxu għal swiċċijiet, routers, konvertituri tal-midja, u transceivers ottiċi. Il-biċċa l-kbira tal-pannelli jintramaw f'rack standard ta' 19-pulzier f'għoli ta' 1U, 2U, jew 4U, għalkemm kompartimenti għall-immuntar mal-ħajt huma komuni għal kabinetti iżgħar.

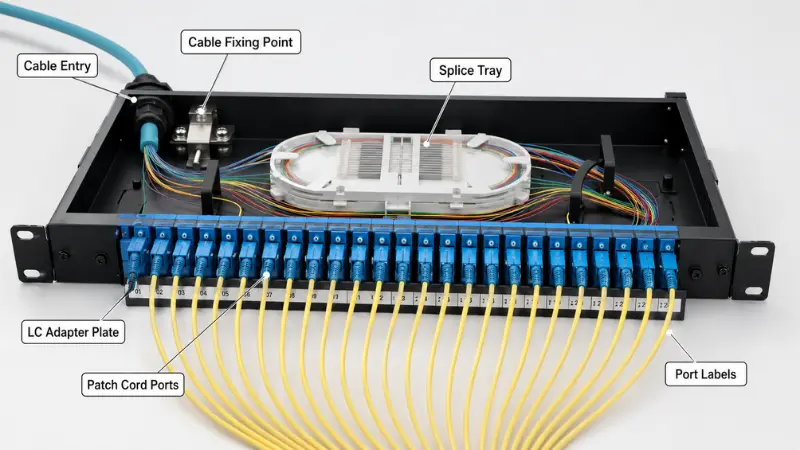

Ġewwa panew tipiku ssib pjanċa tal-adapter (LC, SC, FC, ST, jew MPO/MTP), punt ta' dħul u twaħħil tal-kejbil, ġestjoni tal-jumpers ta' quddiem u ta' wara, strixxa ta' tikkettjar, u - fuq ħafna mudelli - trej ta' splice żgħir biex tgħaqqad il-pigtails mal-kejbil li jkun dieħel. Jum għal jum, ix-xogħol fuq patch panel huwa jiċċaqlaq, iżid, u jinbidel: re-patching links mingħajr ma tfixkel il-kejbil permanenti. Huwa għalhekk li l-aċċess minn quddiem u n-numerazzjoni ċara tal-portijiet huma aktar importanti hawn minn ħażna deep slack.
Tipi ta' patch panel komuni
- Pannelli fissi- adapters fuq pjanċa statika; l-inqas spiża, multa għal links stabbli.
- Pannelli li jiżżerżqu (kexxun).- it-trej jiġbed 'il quddiem għal ri-terminazzjoni u spezzjoni aktar faċli.
- Pannelli LC ta'-densità għolja- ippakkja l-aktar portijiet duplex f'1U, minħabba li l-ferrule ta' 1.25 mm tal-LC hija nofs id-daqs ta' SC's.
- Pannelli tal-cassette MPO/MTP- jaqta' trunks pre-terminati ta' 12- jew 24-fibra għal links 40G/100G/400G.
- Panewijiet-terminati u splice-mgħobbija- konnetturi tal-fabbrika għal skjerament mgħaġġel, jew pigtails installati mill-fabbrika-lesti biex jgħaqqdu fuq il-post.
Il-pannelli tal-garża joqogħdu qrib it-tagħmir attiv: f'xtillieri taċ-ċentru tad-dejta, kmamar tan-netwerk tal-intrapriżi, kabinetti tas-server, u punti ta 'distribuzzjoni tal-art. Meta l-kompitu huwa patching fil-livell tar-rack-, panel 1U jew 2U ġeneralment ikun dak kollu li għandek bżonn. In-naħa prattika ta 'immuntar ta 'pannell u wajers fi swiċċhija sempliċi, u picking-drittLC adaptersgħad-densità tal-port huwa spiss l-unika deċiżjoni reali.
X'inhu ODF (Qafas ta 'Distribuzzjoni Ottika)?
ODF huwa punt strutturat ta' ġestjoni tal-fibra mibni biex idaħħal il-kejbils, jipproteġihom, jgħaqqadhom, u jqassamhom - mhux biss patching. Meta mqabbel ma 'pannell sempliċi, huwa ddisinjat madwar għadd ogħla ta' fibri u l-ħajja sħiħa ta 'barra-impjant jew kejbil tas-sinsla: twaħħil u ertjar tal-kejbil, twaħħil tal-fużjoni tal-pigtail, ħażna slack, rotta organizzata, tikkettjar, u aċċess għall-manutenzjoni f'qafas wieħed.

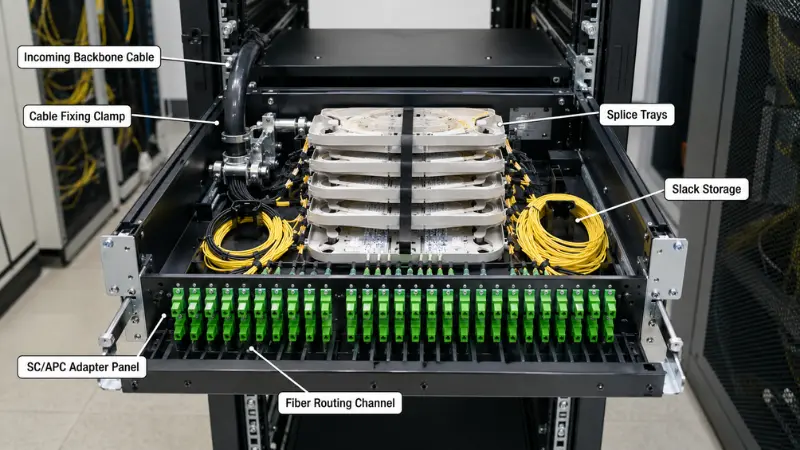

ODF tipiku jġorr pannelli ta' adapter, trejs ta' splice multipli, kanali dedikati għar-rotot u ħażna slack, klamps ta' twaħħil tal-kejbil-u punti ta' ertjar għall-membru tas-saħħa tal-kejbil, kopertura protettiva jew qafas magħluq, u skema ta' numerazzjoni ċara. Ir-raġuni li din hija importanti hija fiżika: kejbil alimentatriċi ta' tubi lax-96F jew 144F jasal b'membru tas-saħħa tal-azzar jew tal-aramid li għandu jkun ankrat sabiex l-ebda forza ta 'ġbid ma tilħaq il-fibri, allura kull fibra hija fużjoni-imqabbad ma' pigtail u mdawra bir-raġġ tal-liwja tagħha protett. Panel ta 'garża żgħir sempliċement m'għandu mkien biex jagħmel dan b'mod sikur.
Tipi ODF komuni
- ODF immuntat-rack- joqgħod għal rack ta' 19-il pulzier; il-workhorse għall-kmamar tat-telekomunikazzjoni u l-kabinetti OLT.
- ODF immuntat-ħajt- għal punti ta' distribuzzjoni iżgħar bi spazju ta' art limitat.
- ODF tal-art-wieqfa- frejms ta'-kapaċità għolja għal uffiċċji ċentrali u siti POP kbar.
- Kabinett modulari ODF / ODF- splice, splitter, u moduli tad-distribuzzjoni magħquda hekk kif in-netwerk jikber.
Se tara ODFs f'uffiċċji ċentrali tat-telekomunikazzjoni, kmamar ta 'aċċess FTTH, kmamar tat-tagħmir tal-ISP, siti POP, distribuzzjoni tal-metro u tas-sinsla, u bini ta' kmamar tad-distribuzzjoni prinċipali. L-aktar sinjal ċar li għandek bżonn wieħed huwa kejbil ta' għadd għoli-li għandu jkunfużjoni splicedgħal pigtails mitmuma bi, ngħidu aħna,Adapters SC, b'slack u protezzjoni għal snin ta 'servizz. Għal sfond newtrali dwar il-kompromessi-, il-ħarsa ġenerali tal-FOA dwarbarra-splicing u terminazzjoni tal-pjantihija referenza solida. U minħabba li l-ODFs jiġu f'diversi stili ta' immuntar - li jxekklu ħafna xerrejja għall-ewwel-darba - ta' min jaqrait-tipi ewlenin ta 'frejms ta' distribuzzjoni ottikaqabel ma inti daqs qafas.

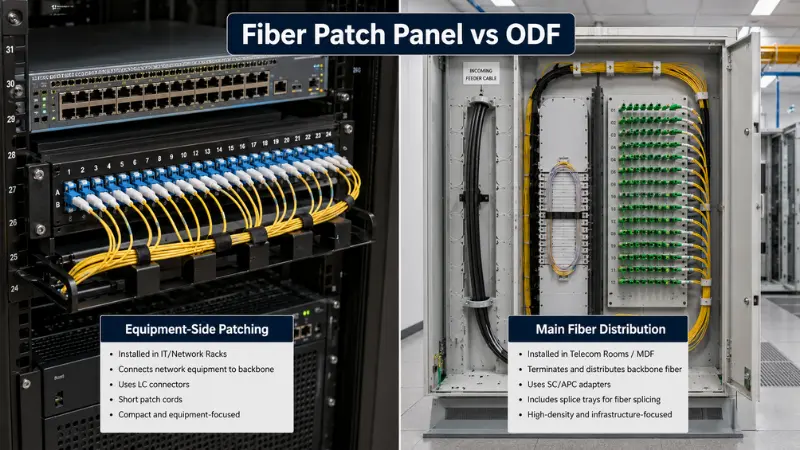

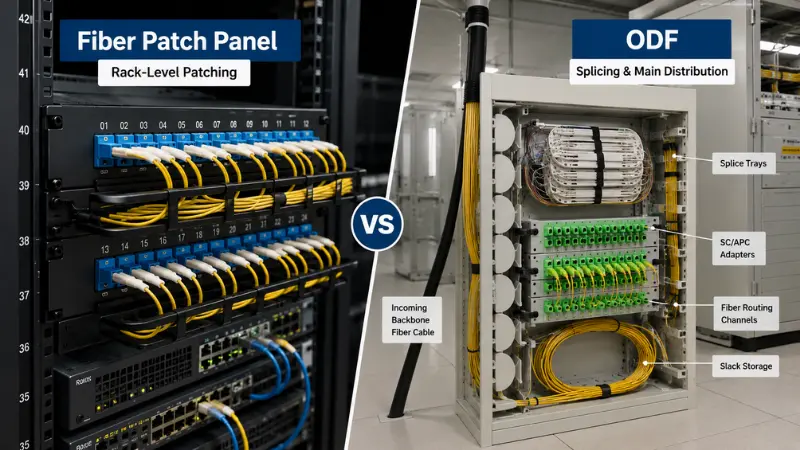

Fiber Patch Panel vs ODF: Id-Differenzi Reali
It-tnejn jimmaniġġjaw il-fibra, iżda l-prijoritajiet tad-disinn tagħhom jiġbdu f'direzzjonijiet differenti. It-tabella t'hawn taħt tmur pass wara l--liners tas-soltu.
| Punt ta' paragun | Panew tal-garża tal-fibra | ODF |
|---|---|---|
| Fokus primarju tad-disinn | Terminazzjoni u cross-konnessjoni (patching) | Terminazzjoni, splicing, protezzjoni, rotta, distribuzzjoni |
| Pożizzjoni tipika tan-netwerk | Tagħmir-ġnub, ġewwa xtillieri u kabinetti | Distribuzzjoni prinċipali: kamra tat-telekomunikazzjoni, kamra FTTH, uffiċċju ċentrali, POP |
| Għadd tipiku tal-fibri | 12F–48F | 48F–144F u aktar |
| Kapaċità ta 'splice | Spazju tat-trej mhux obbligatorju, limitat | Trejs multipli; parti ewlenija tad-disinn |
| Struttura fiżika | Kompatt 1U–4U jew kaxxa tal-ħajt | Qafas akbar, ħafna drabi magħluq u protett |
| Dħul u twaħħil tal-kejbil | Stress bażiku | It-twaħħil tqil, l-ert għall-membri tas-saħħa |
| Slack u rotta | Minimi | Ħażna slack dedikata u kanali tar-rotta |
| Aċċess ta 'quddiem / ta' wara | Patching ta' aċċess-quddiem | Aċċess ta 'quddiem u ta' wara għal splice u garża |
| Installazzjoni | Rack jew ħajt | Rack, ħajt, art, jew kabinett |
| Metodu ta 'espansjoni | Limitat minn portijiet u U-spazju | Żid moduli u trejs; mibnija għat-tkabbir |
| Manutenzjoni | Tibdil tal-garża malajr | Ġestjoni strutturata ta'-splice u garża għal żmien twil |
| Spiża relattiva | Inferjuri għal kull port | Ogħla, iżda inqas unitajiet għal għadd għoli |
Fejn il-Linja Tiċċajpar: Koinċidenza Funzjonali?
It-trattament ta' "patch panel=patching biss" u "ODF=splicing only" eventwalment iqarraq bik. Ħafna pannelli tal-garża tal-muntaġġ ta' rack- jinkludu trej tal-isplice, u ODF żgħir jista' jintuża l-aktar għall-irbit. Id-deskrizzjoni onesta hija dwar l-enfasi: patch panel huwa ottimizzat għall-ġestjoni ta 'tagħmir-jumper tal-ġenb fi spazju kompatt, filwaqt li ODF huwa ottimizzat għal dħul tal-kejbil, protezzjoni splice, ħażna slack, u distribuzzjoni strutturata li għandha ddum. Meta tqabbel il-folji tal-ispeċifikazzjonijiet, aqra l-istruttura interna - għadd ta 'trejs, kapaċità slack, kejbil-hardware tal-iffissar - mhux biss l-għadd tal-adapter. Żewġ unitajiet jistgħu t-tnejn jgħidu "48 port" u jinbnew għal xogħlijiet kompletament differenti.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Prodott terz muddies il-paragun: il-kaxxa tad-distribuzzjoni tal-fibra, jew kaxxa terminali. Bejn wieħed u ieħor:
- Panew tal-garża tal-fibra- rack-terminazzjoni u patching ħdejn it-tagħmir.
- ODF- distribuzzjoni-prinċipali-terminazzjoni, splicing, protezzjoni, u rotta għal għadd ta' fibri minn medju-sa-għoli.
- Distribuzzjoni tal-fibra / kaxxa terminali- egħluq iżgħar, ħafna drabi immuntat mal-ħajt- jew arblu-eqreb tal-utenti finali, ta' spiss klassifikat fuq barra-, li jista' jospita wkoll splitter.
F'netwerk wieħed tista' tara t-tlieta: ODF fil-kamra prinċipali, patch panels fl-ixkafef tat-tagħmir, ukaxxi tat-terminal u tad-distribuzzjonifid-daħliet tal-bini jew fuq kull sular. Jekk il-konfini xorta jħossu fuzzy, dan it-tqassim takif il-prodotti tad-distribuzzjoni tal-fibra huma differentita' min jinqara.
Kif Agħżel: Proċess Pass-pass-?
-
Identifika l-pożizzjoni tan-netwerk
- It-tagħmir-ġenb (ħdejn swiċċijiet u OLTs) leans patch panel; punt ta 'distribuzzjoni prinċipali li jirċievi kejbils barra jxaqleb ODF.
-
Ikkonferma l-għadd tal-fibra attwali u futur
- 12F–24F jixraq lill-kabinetti żgħar u d-distribuzzjoni tal-art, 48F huwa komuni għas-sinsla tal-intrapriżi u kmamar żgħar, u 96F–144F+ jindika kmamar FTTH OLT, siti POP, u uffiċċji ċentrali.
-
Iddeċiedi jekk it-twaħħil tal-fużjoni huwiex meħtieġ
- Jekk -tube feeder cable maħlul irid jinfetaħ, jitwaħħal u jitwaħħal ma' pigtails, għandek bżonn kapaċità ta' splice-trej reali u ħażna slack - li hija territorju ODF.
-
Ikkonferma l-konnettur u t-tip tal-lustrar
- Għandu jaqbel mal-impjant eżistenti; LC/UPC għal xtillieri ta'-densità għolja, SC/APC għall-biċċa l-kbira tax-xogħol ta' PON u aċċess.
-
Iċċekkja l-ispazju ta 'installazzjoni
- Rack 1U–2U jew kaxxa tal-ħajt għal kmamar stretti; rack, ħajt, jew art ODF fejn il-kapaċità tegħleb l-ispazju.
-
Pjan tad-dħul u l-iffissar tal-kejbil
- Dħul ta 'wara, tal-ġenb, ta' fuq jew ta 'isfel għandu jaqbel mas-sit, bi klampi, ħelsien tat-tensjoni, u ertjar għal kejbil armored jew OSP.
-
Kapaċità ta 'espansjoni tar-riżerva
- Is-slots tal-adapter żejda u l-ispazju tat-trej issa huma ferm irħas milli tpartit l-unità kollha aktar tard.
Fiber Patch Panel vs ODF Għażla Matriċi
| Kundizzjoni tal-proġett | Għażla aħjar | Għaliex |
|---|---|---|
| Patching tar-rack 1U ħdejn swiċċ | Panew tal-garża tal-fibra | Ġestjoni ta' jumpers ta' aċċess-kumpatti, ta' quddiem |
| Fergħa 48F bi ftit splices biss | Splice-patch panel mgħobbi spiss ikun biżżejjed | Splicing limitat joqgħod fuq pannell mgħammra-trej |
| Kejbil alimentatriċi 96F–144F bi splicing sħiħ | ODF | Kapaċità tat-trej, ħażna slack, twaħħil tal-kejbil u ertjar |
| FTTH telecom / kamra OLT | ODF | Feeder u ġestjoni tad-distribuzzjoni, densità SC/APC |
| Uffiċċju żgħir jew link ta 'art waħda | Panew tal-garża tal-fibra | Komplessità baxxa, għadd baxx ta 'fibra |
| Sinsla u xtillieri tat-tagħmir | It-tnejn | ODF għad-distribuzzjoni prinċipali, tagħmir tal-pannelli-ġenb |
| Trunk MPO/MTP -terminat minn qabel | MPO/MTP cassette patch panel | Ebda qasam splicing; tbegħid veloċi, ta'-densità għolja |
Konnettur u Pollakk: LC, SC, MPO, u UPC vs APC
L-għażla tal-adapter u tal-lustrar spiss tkun importanti aktar mill-mistoqsija tal-panel-vs-ODF innifsu, minħabba li trid taqbel mal-impjant eżistenti. LC jiddomina xkafef ta'-densità għolja u ċentri tad-dejta - il-ferrule ta' 1.25 mm tiegħu jħalli panel 1U jġorr 96 fibra jew aktar, u għalhekk huwa l-konnettur duplex default f'kejbils strutturati ANSI/TIA-568. SC huwa l-element prinċipali ta 'aċċess FTTH u telekomunikazzjoni: il-ferrule ta' 2.5 mm u l-lukkett push-pull huma robusti u faċli biex jimmaniġġaw fil-qasam, u SC/APC huwa komuni kull fejn ir-riflessjoni lura trid tibqa 'baxxa ħafna. FC għadu jidher fuq tagħmir tat-test u xi wirt jew setups ta' vibrazzjoni għolja-, filwaqt li MPO/MTP iġorr it-trunks pre-terminati wara links 40G/100G/400G. Il-kompromessi prattiċi tad-densità-huma stabbiliti f'dan il-paragun ta'LC u MTP/MPO f'kejbils ta'-densità għolja.
Il-Pollakk huwa l-parti li n-nies jiżbaljaw. PC u ferrules UPC jagħmlu kuntatt fiżiku għal telf baxx; ferrule APC iżid angolu ta' 8 gradi sabiex id-dawl rifless jiġi mmexxi fil-kisi minflok dritt lura lejn is-sors, peress li l-Referenza tal-konnettur tal-FOAjispjega. Dan jagħmel l-APC l-għażla għall-vidjow PON, RF/CATV, u links b'mod-bitrate single-single - - iżda dan ifisser ukoll li qatt m'għandek tgħaqqad konnettur APC ma' wieħed UPC: l-uċuħ tat-tarf angolati u ċatti mhux se jpoġġu, spikes telf, u tista 'tagħmel ħsara lill-ferrules. Ippjana lustrar wieħed għal kull mogħdija. Għad-dettall, ara din il-gwida għalTipi tal-lustrar tal-PC, UPC, u APCu d-dedikatKonnetturi SC/APCħarsa ġenerali.
Eżempji ta' Konfigurazzjoni ta' Proġett Reali
24-port intrapriża rack
Kamra tan-netwerk tal-art teħtieġ biss li tikkonnettja numru żgħir ta 'swiċċijiet mal-fibra riser. Patch panel LC/UPC ta' 1U, 24-port - jew mitmum minn qabel jew b'pigtails spliced fuq trej żgħir - jagħti patch nadif ta' aċċess ta' quddiem bi spazju għal żejjed. ODF hawn ikun moħlija ta' spazju u spiża.
144F kamra tat-telekomunikazzjoni FTTH
Il-kejbil alimentatriċi li jkun dieħel huwa ankrat u ertjat fil-qafas, kull fibra hija fużjoni-magħquda ma 'pigtail SC/APC, slack huwa mkebbib bir-raġġ tal-liwja tiegħu protett, u l-kurduni tal-garża jimxu lejn l-OLT. Bi splice treys, routing, u 144 terminazzjoni biex timmaniġġja għal snin sħaħ, ODF mmuntat fuq rack-huwa ħafna aktar faċli biex tgħix biha milli tistiva diversi pannelli żgħar. Fil-qribSplitters PLCgħalf tan-netwerk tad-distribuzzjoni; jekk qed tiġbor in-naħa passiva, danKomponenti passivi FTTHgwida hija lista ta 'kontroll utli.
Cabling trunk taċ-ċentru tad-dejta
Links 40G/100G jimxu fuq trunks MPO/MTP mitmuma minn qabel miksura minn patch panels tal-cassette. Il-prijorità hija d-densità tal-port, il-polarità, u r-rotot nadif taħt standards-kejbils strutturati bbażati - mhux splicing - għalhekk panel jegħleb ODF hawn.
Sinsla tal-bini (disinn f'saffi)
Il-kamra tat-tagħmir prinċipali tuża ODF biex ittemm u tqassam il-fibri riser bejn l-artijiet; kull sular juża patch panel għal konnessjonijiet ta 'swiċċ lokali. Is-sinsla tibqa' stabbli filwaqt li l-patching jibqa' flessibbli - u dik is-soltu hija l-aktar risposta li tista' tinżamm għal bini b'ħafna-art.
-Lista ta' Kontroll ta' Qabel ix-Xiri: Portijiet, Adapters, Trejs ta' Splice, u Daqs tar-Rack
| Parametru | Għaliex huwa importanti | Fokus fuq il-pannell tal-garża | fokus ODF |
|---|---|---|---|
| Għadd tal-fibra / port | Issettja l-kapaċità u l-ispazju għar-ras | 12–48F illum, flimkien ma' spare | 48–144F+ b'kamra tal-modulu |
| Adapter u lustrar | Għandhom jaqblu mal-pjanta | Densità LC/UPC | SC/APC għal PON, flimkien ma 'LC |
| Splice-kapaċità tat-trej | Jipproteġi u jaħżen ġonot | Ħafna drabi trej żgħir wieħed | Trejs multipli daqs l-għadd |
| Tip ta 'muntaġġ / rack | Taqbel mal-ispazju | 1U–2U jew ħajt | Rack, ħajt, art, jew kabinett |
| Dħul u twaħħil tal-kejbil | Iżomm l-istress barra mill-fibri | Ħfief tat-tensjoni | Morsa u ertjar għall-kejbil OSP |
| Liwja-kontroll tar-radju | Telf u affidabilità | Rotot tal-jumper imbarazz | Ċrieki tar-rotta u ħażna slack |
| Tikkettar | Inqas żbalji ta 'manutenzjoni | Tikketti tal-port ta' quddiem | Numerazzjoni sħiħa tal-port u splice |
| Espansjoni headroom | Tevita sostituzzjoni sħiħa | Spazju U-riżerva | Slots żejda u spazju għat-trej |
Żbalji Komuni - u X'Iswew
-
Ix-xiri bl-għadd tal-port waħdu
- Żewġ unitajiet "48-port" jistgħu jvarjaw kompletament ġewwa; inti tista 'tispiċċa mingħajr slack jew trejs u panel li huwa ta' uġigħ biex jinżamm.
-
-
Bl-użu ta 'patch panel sempliċi għal twaħħil tqil
- It-trejs ifur, il-fibri jitgħawġu wara l-limitu tagħhom, u l-protezzjoni tal-isplice tbati - li toħroġ aktar tard bħala telf jew links intermittenti.
-
-
Injora d-direzzjoni tad-dħul tal-kejbil
- Dħul li jiġġieled it-tqassim tas-sit ipoġġi pressjoni fuq il-fibri u jagħmel l-installazzjoni bil-mod u mħawda.
-
-
Taħlit ta 'konnetturi u lustrar mingħajr pjan
- Nuqqas ta' qbil bejn APC-ma-UPC waħdu jista' jkisser it-telf tar-ritorn ta' link ta'-modalità waħda. Iddeċiedi LC/SC u UPC/APC bil-quddiem, u iżen kif ittemm b'din il-ħarsa lejnkonnetturi veloċi versus fużjoni splicing.
-
-
Li ma tħalli l-ebda spazju ta 'espansjoni
- Meta l-għadd jikber, unità sħiħa mingħajr slots żejda jew spazju għat-trej tfisser li tissostitwixxi l-ħaġa sħiħa minflok ma żżid magħha.
FAQ
Q: ODF huwa l-istess bħal panel tal-garża tal-fibra?
A: Le. Il-funzjonijiet tagħhom jikkoinċidu, iżda patch panel huwa mibni għal tagħmir-terminazzjoni tal-ġenb u patching, filwaqt li ODF iżid splicing, protezzjoni tal-kejbil, ħażna slack, u distribuzzjoni strutturata għal żmien twil.
Q: Nista' Nuża Panel tal-Garża tal-Fibra Minflok ODF?
A: Iva, għal links sempliċi b'għadd baxx ta 'fibra u splicing ftit jew xejn. Ladarba jkollok għadd għoli, kejbils alimentatriċi deħlin, jew twaħħil tal-fużjoni tqil, ODF hija l-għażla aktar sigura.
Q: Kull Panel tal-garża tal-fibra jinkludi Trejs tal-Splice?
A: Le. Ħafna huma adapter-biss, għal użu pre-terminat jew jumper; oħrajn huma splice-mgħobbija bi trej għall-pigtails. Iċċekkja l-ispeċifikazzjoni qabel tassumi.
Q: X'inhi d-differenza bejn ODF u Kaxxa tad-Distribuzzjoni tal-Fiber?
A: ODF huwa qafas ta' distribuzzjoni prinċipali akbar-, ġeneralment fuq ġewwa u xtilliera- jew art-immuntat. Kaxxa tad-distribuzzjoni hija kompartiment iżgħar, ta' spiss ta' barra-eqreb lejn l-abbonati li jista' jkollu wkoll splitter.
Q: ODF Jintuża biss fin-netwerks FTTH?
A: Le. L-ODFs huma komuni f'uffiċċji ċentrali, kmamar tal-ISP, u s-sinsla tal-metro u tal-intrapriżi - kullimkien kejbils ta' għadd għoli-jeħtieġu t-terminazzjoni, it-twaħħil u d-distribuzzjoni.
Q: Għandi Nagħżel Adapters SC jew LC?
A: Qabbel l-impjant. LC għal xtillieri ta'-densità għolja u ċentri tad-dejta; SC, ħafna drabi SC/APC, għal aċċess FTTH u telekomunikazzjoni.
Q: Nista 'ninstalla ODF F'Rack ta' 19-il pulzier?
A: Iva. L-ODFs mmuntati-rack huma standard għall-kmamar tat-telekomunikazzjoni u l-kabinetti OLT; verżjonijiet tal-ħajt u l-art jeżistu għal spazji oħra.
Q: Liema Huwa Aħjar Għal Ċentru tad-Data?
A: Normalment pannelli tal-garża tal-fibra - LC jew MPO/MTP - għal patching fil-livell ta 'rack-, b'ODF biss fejn żona kbira ta' distribuzzjoni tas-sinsla teħtieġ splicing u protezzjoni.
Q: Fi 48 Fibra, Nagħżel Panel tal-garża jew ODF?
A: Jiddependi fuq splicing. Ftit jew l-ebda splicing u spazju strett jindikaw pannell tal-garża ta' splice-mgħobbi jew-terminat minn qabel. Kejbil alimentatriċi li jkun dieħel li jeħtieġ splicing sħiħ, slack, u ertjar jindika għal 48F ODF - speċjalment jekk tistenna li tikber għal 96F.
Q: X'għandi niċċekkja qabel nixtri?
A: Għadd tal-fibra u tal-port flimkien ma 'headroom, tip ta' adapter u lustrar, splice-kapaċità ta 'trej, tip ta' muntaġġ u unitajiet ta 'rack, dħul u twaħħil tal-kejbil, kontroll tar-radju tal-liwja-, u l-iskema tat-tikkettar.
Jekk ix-xogħol huwa patching fil-livell ta' rack-naddaf, pannell tal-garża tal-fibra huwa l-għażla prattika, kost-effettiva. Jekk qed ttemm kejbils tas-sinsla ta' għadd-għoli jew deħlin li jeħtieġu splicing, protezzjoni, ħażna slack, u snin ta' ġestjoni tad-distribuzzjoni, ODF jaqla' postu. Netwerks kbar normalment iħaddmu kemm - u ODF għad-distribuzzjoni prinċipali, tagħmir tal-patch panels-ġenb. Tkun xi tkun tispeċifika, ikkonferma l-għadd u l-ispazju tar-ras, it-tip ta 'adapter u lustrar, kapaċità ta' splice, muntatura u daqs tar-rack, u d-dħul tal-kejbil qabel ma tordna, sabiex l-unità taqbel kemm mal-installazzjoni tal-lum kif ukoll it-tkabbir tas-sena d-dieħla.
