Qafas ta 'distribuzzjoni ottika, ġeneralment imqassar għal ODF u xi kultant imsejjaħ frejm ta' distribuzzjoni tal-fibra ottika, huwa l-punt strutturat fejn il-kejbils tal-fibra ottika huma mitmuma, imwaħħlin, imqabbda u protetti. Issib ODFs fi kmamar tat-telekomunikazzjoni, netwerks FTTH, ċentri tad-dejta, bini ta 'intrapriżi u sistemi ta' komunikazzjoni industrijali. Din il-gwida hija miktuba mill-perspettiva ta 'inġiniera li jappoġġaw netwerk ta' distribuzzjoni ottika (ODN) u proġetti ta 'aċċess tal-fibra, għalhekk l-għan mhuwiex biss li telenka t-tipi ODF li jeżistu, iżda li jgħinek tqabbel qafas mal-għadd tal-fibra tiegħek, spazju ta' installazzjoni, format ta 'konnettur, rekwiżiti ta' splice u pjan ta 'espansjoni fit-tul-.
Meta x-xerrejja jqabblu l-għażliet, il-mistoqsija prattika rari hija "x'tipi huma disponibbli?" Normalment huwa "liema tip ODF fil-fatt jaqbel mas-sit tiegħi, u x'għandi bżonn nikkonferma mal-fornitur qabel ma nagħmel l-ordni?" It-taqsimiet hawn taħt iwieġbu t-tnejn, u l-artiklu jintemm bi gwida tal-għażla, lista ta 'kontroll tal-ispeċifikazzjoni, eżempji ta' konfigurazzjoni maħduma u FAQ.
X'inhu anQafas ta 'Distribuzzjoni Ottika(ODF)?

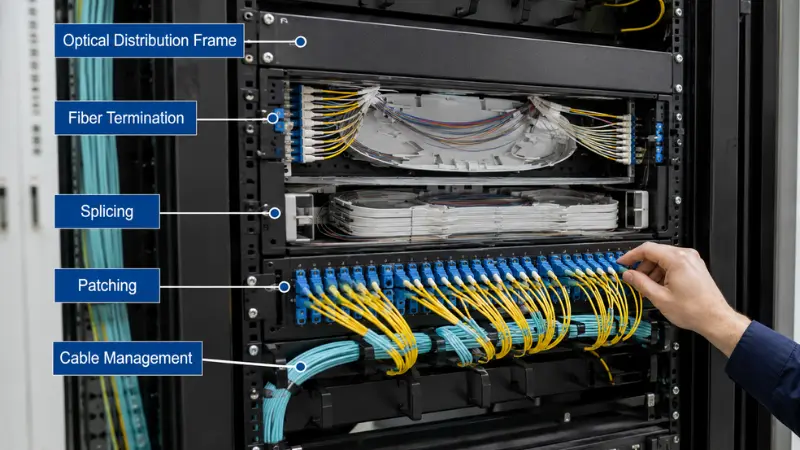

Qafas ta 'distribuzzjoni ottika huwa egħluq ta' ġestjoni tal-fibri użat biex itemm, jgħaqqad, garża, jipproteġi u jorganizza fibri ottiċi. Kejbils li jidħlu huma konnessi ma 'fibri ħerġin, pigtails, patch cords jew komponenti passivi bħal splitters, u kull konnessjoni tinżamm ittikkettata, protetta u aċċessibbli għall-manutenzjoni minflok titħalla laxka ġewwa kaxxa.

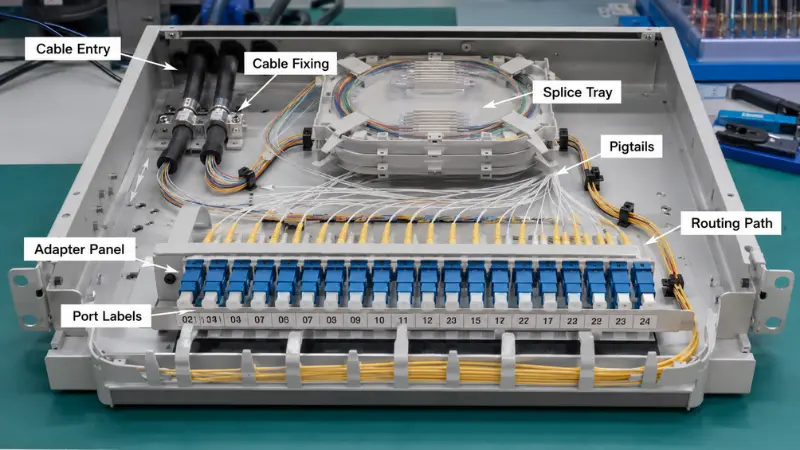

Fl-operat ta 'kuljum, -ODF iddisinjat tajjeb jappoġġa t-terminazzjoni tal-fibra, il-protezzjoni ta' splice tal-fużjoni, ir-rotot tal-korda tal-garża, il-ħażna tal-kejbil slack, il-protezzjoni tal-konnettur u l-ittestjar jew ir-rikonfigurazzjoni tan-netwerk. Ir-raġuni li din hija importanti hija konkreta aktar milli kożmetika: meta difett jidher barra l-ħin tax-xogħol, qafas b'numerazzjoni ċara tal-port u trejs ta 'splice aċċessibbli jħalli lil tekniku jiżola u jsewwi l-link f'minuti, filwaqt li qafas iffullat u bla tikketta jibdel l-istess xogħol f'sigħat ta' traċċar ta 'fibri bl-idejn. Ħafna mill-istess funzjonijiet ta 'terminazzjoni u protezzjoni jidhru wkoll f'compactterminali tal-fibra ottika u kaxxi tad-distribuzzjoniużat eqreb lejn l-abbonat, u huwa għalhekk li ż-żewġ familji ta 'prodotti huma faċli biex jitħawdu. Nirritornaw għal dik id-distinzjoni aktar tard.
Tipi ewlenin ta 'Gwarniċi ta' Distribuzzjoni Ottika
L-ODFs jistgħu jiġu miġbura skont il-metodu tal-immuntar, l-ambjent tal-installazzjoni, il-kapaċità, l-istruttura interna u l-applikazzjoni. L-aktar kategoriji komuni huma immuntar fuq rack, immuntar mal-ħajt, barra, ferrovija DIN, splitter PLC u frejms modulari ta '-densità għolja. Kull taqsima hawn taħt tkopri x'inhu t-tip, fejn jaqbel, u dettall prattiku wieħed li ħafna drabi jiġi injorat waqt l-għażla.
Rack Mount ODF
ODF ta' muntaġġ ta' rack jinstalla f'rack standard ta' tagħmir ta' 19-pulzier u huwa l-ħerqa ta' kmamar tat-telekomunikazzjoni, ċentri tad-dejta, uffiċċji ċentrali, kmamar tas-server u kejbils tas-sinsla tal-intrapriżi. Tipikament huwa offrut f'għoli ta '1U, 2U, 3U jew 4U, u jintegra b'mod nadif ma' swiċċijiet, routers u patch panels flimkien miegħu. Bħala gwida approssimattiva, unità 1U ħafna drabi ġġorr sa 24 fibra, unità 2U madwar 48 sa 96 fibra, u unitajiet 3U sa 4U 96 sa 144 fibra jew aktar. Dawn iċ-ċifri jimxu b'mod sinifikanti b'format ta 'adapter, għalhekk qafas li juża pannelli LC jew MPO ta' densità għolja se joqgħod ferm aktar fibri għal kull U minn wieħed li juża SC.
Id-dettall li jiddeċiedi l-użabilità fit-tul-huwa l-għażla bejn disinn ta' kexxun fiss u li jiżżerżaq. Qafas fiss huwa aktar sempliċi, aktar stabbli u prezz aktar baxx, li jixraq rabtiet ta 'sinsla stabbli li rarament jinbidlu. Kexxun li jiżżerżaq iħalli t-trej tiġbed 'il quddiem għat-twaħħil u l-ispezzjoni, li hija l-aħjar għażla fuq kwalunkwe qafas li se jara ċaqliq frekwenti, iżid u bidliet. Qabel ma tispeċifika tip li jiżżerżaq, ikkonferma li hemm spazju biżżejjed quddiem ir-rack biex il-kexxun jestendi bis-sħiħ, minħabba li qafas ta 'densità għolja-li ma jistax jinfetaħ f'korsija stretta huwa diffiċli li jinżamm.
Wall Mount ODF
ODF tal-muntaġġ tal-ħajt jiffissa direttament ma 'ħajt aktar milli bilqiegħda ġewwa rack, għalhekk hija l-għażla naturali fejn ma teżisti l-ebda rack jew fejn l-ispazju huwa strett: kmamar żgħar tat-telekomunikazzjoni, bini ta' uffiċini, kantini ta 'appartamenti, punti ta' distribuzzjoni tal-art u daħliet tal-bini FTTH. Normalment huwa kompatt, jissakkar u adattat għal għadd moderat ta 'fibra bħal 12, 24 jew 48 qalba.
Meta tagħżel unità tal-muntaġġ tal-ħajt, id-direzzjoni tad-dħul tal-kejbil hija importanti aktar milli jidher l-ewwel. Frejm immuntat f'riser dejjaq jew xaft ħafna drabi jeħtieġ dħul mill-qiegħ jew mill-ġenb aktar milli dħul fuq wara, minħabba li sempliċement m'hemm l-ebda kamra wara l-kaxxa biex rotta kejbil mingħajr liwja qawwija. Ikkonferma d-direzzjoni tad-dħul, il-kapaċità interna tat-trej tal-isplice, it-tqassim tal-pannell tal-adapter u l-ispazju disponibbli għall-coiling tal-fibra qabel ma tordna, mhux wara li l-kaxxa tkun diġà fuq il-ħajt.
ODF ta' barra
ODF fuq barra jtemm u jqassam il-fibra f'postijiet esposti jew semi-esposti bħal punti ta' aċċess FTTH, kabinetti tat-telekomunikazzjoni fuq barra, distribuzzjoni immuntata fuq arbli, broadband rurali u siti industrijali. B'differenza minn qafas ta 'ġewwa, unità ta' barra tgħix jew tmut fuq is-siġillar ambjentali tagħha, għalhekk l-għadd tal-port huwa biss nofs l-ispeċifikazzjoni.
Il-figura li għandha tiġi ankrata hija l-klassifikazzjoni tal-protezzjoni tad-dħul definita fl-istandard internazzjonaliIEC 60529 (il-kodiċi IP). F'termini prattiċi, IP54 tfisser trab-protett u reżistenti għat-titjir tal-ilma, li jista' jkun adattat għal pożizzjoni protetta jew armata-; IP65 tfisser it-trab-issikkat u protett kontra -ġettijiet tal-ilma bi pressjoni baxxa, li huwa minimu aktar realistiku għal qafas espost għal kollox għat-temp; u IP66 għal IP68 iżidu ġettijiet aktar b'saħħithom jew immersjoni temporanja. Innota li klassifikazzjoni ogħla ta 'immersjoni ma timplikax awtomatikament reżistenza tal-ġett, minħabba li t-tnejn huma testijiet separati, għalhekk sit li jara kemm ix-xita tas-sewqan kif ukoll l-ilma wieqaf jista' jeħtieġ klassifikazzjoni doppja. Flimkien mal-figura IP, iċċekkja r-reżistenza UV, id-disinn tal-glandola tal-kejbil, ir-reżistenza għall-korrużjoni tad-djar, il-metodu ta 'qfil u kif tiġi mmaniġġjata l-kondensazzjoni. Qafas ta' barra ssiġillat ħażin huwa wieħed mill-aktar kawżi komuni ta' ħsarat relatati mal-umdità-snin wara l-installazzjoni.
Ferrovija DIN ODF
ODF tal-binarji DIN hija unità kompatta li snaps fuq ferrovija DIN ġewwa kabinett elettriku jew egħluq ta 'kontroll industrijali, u hija mibnija għal għadd baxx ta' fibra f'sistemi ta 'awtomazzjoni, komunikazzjoni tal-enerġija, tagħmir ta' grilja intelliġenti, kabinetti ta 'kontroll tat-trasport u netwerks tal-fabbrika. Il-valur tiegħu huwa l-integrazzjoni: iġib it-terminazzjoni u l-protezzjoni tal-fibra fl-istess panel bħall-wajers elettriċi mingħajr ma titlob rack separat.
Għax-xogħol industrijali, ħares lil hinn mill-għadd tal-fibra għall-ambjent mekkaniku. Il-vibrazzjoni, il-fond tal-kabinett disponibbli, ir-rekwiżiti tal-ert u l-ħelsien tat-tensjoni tal-kejbil kollha jaffettwaw jekk il-frejm jibqax affidabbli, u r-rotta tal-fibra għandha tkun irranġata sabiex tekniku jista 'jilħaq konnetturi mingħajr ma jfixkel il-kondutturi tal-enerġija fil-qrib.
PLC Splitter ODF
Splitter PLC ODF jospita splitters ottiċi passivi ġewwa l-qafas sabiex fibra alimentatriċi waħda tinqasam f'ħafna fibri tal-abbonati, li jagħmilha element ewlieni tal-bini ta 'netwerks ta' aċċess FTTH, GPON u EPON standardizzati f'referenzi bħalma huma l-Rakkomandazzjonijiet tal-ITU-T G.984 GPON. Frejm wieħed jista 'jgħaqqad it-terminazzjoni, l-installazzjoni ta' splitter, l-irqajja u l-ġestjoni tal-kejbil, li jżomm iskjerament ta 'netwerk ottiku passiv imbarazz. Konfigurazzjonijiet tipiċi jimxu minn 1 × 8 sa 1 × 32 jew 1 × 64, u l-proporzjon it-tajjeb jiddependi fuq il-baġit tal-link u d-densità tal-abbonat tal-proġett.
Żewġ punti ta 'inġinerija ta' min jippjanaw għalihom. L-ewwel, il-proporzjon tal-qasma jmexxi t-tqassim tal-port u l-ispazju tal-manutenzjoni, minħabba li splitter 1 × 32 jitma 'ħafna aktar adapters tal-output minn 1 × 8, u dawk l-outputs jeħtieġu spazju biex jiġu patched u ttikkettjati mingħajr iffullar. Tgħin ukoll biex tiddeċiedi kmieni bejn qsim ċentralizzat f'nodu wieħed u qsim imqassam madwar in-netwerk, kompromess spjegat tajjeb f'din il-ħarsa ġenerali ta'tipi ta' splitter ottiċi. It-tieni, l-iskjeramenti PON kważi dejjem jużaw konnetturi tal-angolu-illustrati (APC). Ir-raġuni hija telf ta 'ritorn: riflessjonijiet f'siġra passiva kondiviża jiddegradaw il-kwalità tas-sinjal għal kull abbonat fuq il-fergħa, u l-uċuħ tat-tarf tal-APC jrażżnu dawk ir-riflessjonijiet ferm aħjar minn dawk ċatti-illustrati. Ikkonferma l-proporzjon tal-isplitter, il-lustrar tal-konnettur, it-tqassim tad-dħul u l-ħruġ, l-ispazju disponibbli tat-trej tal-isplice u l-iskema tat-tikkettar qabel ma tordna, u bbrawżjaSplitter PLCgħażliet biex jaqblu mal-proporzjon eżatt tal-bżonnijiet tad-disinn tiegħek.
ODF Modulari ta'-Densità Għolja
ODF modulari ta '-densità għolja huwa ddisinjat għal għadd kbir ta' fibra f'rack limitat jew spazju ta 'art, u hija l-għażla standard għal ċentri tad-dejta, uffiċċji ċentrali, sinsla tal-ġarriera, kampus kbar u punti ta' aggregazzjoni li jeħtieġu spazju biex jikbru. Minflok pannell fiss wieħed, dawn is-sistemi jużaw pannelli ta 'adapter modulari, cassettes li jistgħu jitneħħew, trejs ta' splice multipli u mogħdijiet ta 'routing inġinerija, u komunement jappoġġjaw interfaces LC jew MPO/MTP.
L-iżball li għandek tevita hawnhekk huwa l-għażla purament fuq l-għadd massimu tal-port. F'densitajiet għoljin ħafna, il-kurduni tal-garża jinġabru flimkien, l-ispazju ta' aċċess ta' quddiem-issikkat, u qafas mimli żżejjed jistieden skonnessjoni aċċidentali tal-port ħażin waqt il-manutenzjoni. Il-mistoqsija deċiżiva għal xogħol ta'-densità għolja, inkluża l-għażla LC-versus-matriċi koperta f'dangwida prattika għal LC versus MTP/MPO, huwa jekk it-tekniċi għadhom jistgħux jilħqu l-portijiet, jimmaniġġjaw il-kurduni tal-garża u jippreservaw ir-raġġ tal-liwja ladarba l-qafas ikun kompletament mgħobbi.
Tabella ta' Tqabbil tat-Tipi ODF
| Tip ODF | Installazzjoni Tipika | Għadd Komuni tal-Fibra | L-Aħjar Applikazzjoni | Vantaġġ Prinċipali |
|---|---|---|---|---|
| Rack Mount ODF | Rack ta '19-il pulzier | 12F–144F jew ogħla | Ċentri tad-dejta, kmamar tat-telekomunikazzjoni, netwerks tal-intrapriżi | Installazzjoni standardizzata u densità tajba |
| Wall Mount ODF | Kaxxa immuntata mal--ħajt | 12F–48F jew ogħla | Bini FTTH, uffiċċji żgħar, xawer tat-telekomunikazzjoni | Iffrankar ta'-spazju u installazzjoni faċli |
| ODF ta' barra | Ħajt, arblu jew kabinett | 24F–96F jew ogħla | Outdoor FTTH, netwerks rurali, siti industrijali | Issiġillar u protezzjoni ambjentali |
| Ferrovija DIN ODF | Ferrovija DIN ġewwa kabinett | 4F–24F | Kabinetti ta 'kontroll u awtomazzjoni industrijali | Integrazzjoni kompatta |
| PLC Splitter ODF | Xtilliera jew ħajt | Jiddependi fuq il-proporzjon tal-isplitter | Netwerks ta 'aċċess FTTH u PON | Tgħaqqad il-qsim u l-ġestjoni tal-fibra |
| ODF ta'-Densità Għolja | Sistema ta 'rack jew kabinett | 144F u aktar | Uffiċċji ċentrali, ċentri tad-dejta, netwerks tal-ġarr | Kapaċità għolja u skalabbiltà |
Il-firxiet tal-kapaċità huma valuri tipiċi biss u jvarjaw skont id-disinn tal-prodott, il-format tal-adapter u l-konfigurazzjoni tal-fornitur. Dejjem ikkonferma l-għadd eżatt tal-fibra u l-għażliet tal-pannelli kontra d-datasheet.
Gwida ta' Għażla ta' Quick ODF
Jekk għandek bżonn biss direzzjoni mgħaġġla lejn il-kategorija t-tajba, it-tabella hawn taħt timmappa sitwazzjonijiet komuni tal-proġett għal punt tat-tluq xieraq. Ittrattaha bħala lista qasira, imbagħad ivverifika d-dettalji billi tuża l-lista ta 'kontroll aktar 'l isfel.
| Jekk is-sitwazzjoni tiegħek hija... | Ikkunsidra |
|---|---|
| Rack ta '19-il pulzier disponibbli, sinsla ~ 48F, movimenti u bidliet frekwenti | 2U li jiżżerżqu rack mount ODF |
| L-ebda rack, distribuzzjoni tal-bini ~ 24F FTTH, bidliet okkażjonali | Wall mount ODF |
| Arblu espost jew ħajt estern, aċċess FTTH bil-qsim | ODF ta' barra jew kaxxa tad-distribuzzjoni ta' splitter fuq barra (IP65 jew ogħla) |
| Ġewwa kabinett ta 'kontroll industrijali, għadd baxx ta' fibra | ferrovija DIN ODF |
| 144F jew aktar, tkabbir futur, interfaces LC jew MPO | ODF modulari ta'-densità għolja |
| Feeder wieħed maqsum għal ħafna abbonati f'node | PLC splitter ODF |
Kif Agħżel l-ODF it-Tajjeb għall-Proġett Tiegħek?
L-għażla ta 'ODF mhix sempliċement picking kaxxa b'portijiet biżżejjed. Qafas irid joqgħod mad-disinn kollu, għalhekk il-fatturi ta 'hawn taħt għandhom jiġu kkonfermati kollha qabel ix-xiri.
Għadd tal-fibra u Espansjoni futura
Ibda bl-għadd ta 'fibri li għandek bżonn biex ittemm, splice jew garża llum, imbagħad żid riżerva. Qafas daqs eżattament għall-24 fibra tal-lum ma jħalli l-ebda spazju meta s-sit jikber għal 48, u l-kapaċità ta 'retrofitting aktar tard normalment tiswa aktar milli tixtri issa. Fil-prattika, ħafna proġetti jirriżervaw 20 sa 50 fil-mija kapaċità żejda għal links futuri, fibri ta 'backup u titjib. Staqsi kemm jidħlu fibri, kemm joħorġu, jekk se jiżdiedu aktar utenti jew bini, u jekk it-trej tal-isplice u l-kapaċità tal-adapter jistgħux jassorbu dak it-tkabbir.
Spazju ta' Installazzjoni
Il-post fil-biċċa l-kbira jiddetta t-tip. Rack eżistenti ta '19-il pulzier jindika qafas ta' muntatura ta 'rack; sit bl-ispazju tal-ħajt biss jindika qafas tal-muntaġġ tal-ħajt; ġirja tal-fibra ġewwa kabinett industrijali tindika qafas tal-binarji DIN; u installazzjoni esposta għal xita, trab jew tibdil fit-temperatura teskludi unità ta’ ġewwa standard favur waħda ta’ barra. Kejjel l-ispazju reali disponibbli, inkluż il-fond tar-rack jew it-tneħħija tal-kexxun, qabel ma tikkommetti ruħha għal mudell.
Ambjent ta 'ġewwa versus ta' barra
Frejms ta 'ġewwa u ta' barra mhumiex interkambjabbli. L-unitajiet ta 'ġewwa jixirqu spazji protetti bħal kmamar tat-tagħmir, uffiċċji u xawer tat-telekomunikazzjoni, fejn is-siġillar mhuwiex il-prijorità. L-unitajiet ta 'barra jeħtieġu protezzjoni difiża kontra l-umdità, it-trab, il-korrużjoni u l-UV, u huwa għalhekk li l-klassifikazzjoni tal-IP, il-materjal tad-djar, is-siġillar tal-bibien, id-disinn tal-glandola, l-istruttura tal-qfil u l-firxa tat-temperatura kollha jappartjenu fuq l-ispeċifikazzjoni. Id-differenzi bejn l-immaniġġjar ta 'ġewwa u ta' barra, inklużi t-tipi u r-rotot tal-kejbil, huma koperti f'din il-gwida għalInstallazzjoni tal-kejbil tal-fibra ġewwa u barra. L-użu ta 'qafas ta' ġewwa barra huwa kawża frekwenti u evitabbli ta 'affidabilità mnaqqsa.
Tip ta' Konnettur u Adapter
L-ODFs jistgħu jiġu kkonfigurati b'adapters SC, LC, FC jew ST, u l-għażla t-tajba ssegwi l-kurduni tal-garża eżistenti, il-pigtails u l-interfaces tat-tagħmir attiv. Bħala mudell ġenerali,konnetturi SChuma mifruxa fit-telekomunikazzjoni u l-FTTH,Konnetturi LCjiddominaw ċentru tad-data ta'-densità għolja u xogħol ta' intrapriża, FC jidher f'xi telekomunikazzjoni u strumentazzjoni, u ST jibqa' ħaj f'netwerks ta' legacy. Ikkonferma l-format kontra t-tqabbiladapters tal-fibra ottikagħandek il-ħsieb li tuża.
Tip Pollakk jistħoqqlu attenzjoni ugwali. L-uċuħ tat-tarf UPC (ċatt, kemmxejn domed) tipikament iwasslu telf ta 'ritorn ta' madwar 50 dB, filwaqt li l-uċuħ tat-tarf APC (angolati 8-gradi) jilħqu bejn wieħed u ieħor 65 dB billi jirriflettu dawl mitluf fil-kisi aktar milli lura l-fibra, u huwa għalhekk li APC huwa standard fl-applikazzjonijiet tal-vidjo PON u RF. It-tnejn m'għandhomx ikunu imqabbda ma' xulxin: konnessjoni APC-ma' UPC tikkawża telf għoli ta' inserzjoni u tista' tagħmel ħsara fiżika lill-uċuħ tat-tarf tal-ferrule. Jekk qed tiżen l-għażliet, din l-ispjegazzjoni taTipi tal-lustrar tal-PC, UPC u APCtkopri d-differenzi fid-dettall.
Splice Trey Kapaċità
Jekk il-qafas se jintuża għat-twaħħil tal-fużjoni, il-kapaċità tat-trej intern trid taqbel mal-għadd tal-fibra, mhux biss mal-għadd tal-adapter. Żball komuni u frustranti huwa x-xiri ta 'qafas b'ħafna portijiet tal-adapter iżda ftit trejs. Bħala regola ta' ppjanar, trej ta' splice ġeneralment iżomm 12 jew 24 splice protetti, għalhekk xogħol ta' 24-fibra jeħtieġ bejn wieħed u ieħor wieħed sa żewġ trejs, xogħol ta' 48-fibra tnejn sa erbgħa, eċċ. Meta t-trejs jispiċċaw qosra, is-sintomi huma prevedibbli: il-kmiem li jinxtorob bis-sħana m'għandhom imkien fejn joqogħdu, il-fibri ma jistgħux jiġu mdawra fi ħdan ir-raġġ tal-liwja minimu tagħhom, il-manutenzjoni tfisser li tfixkel mill-ġdid splices eżistenti, u l-espansjoni futura ssir skomda. Skont il-prattiċi miġbura fil-qosor mill-Assoċjazzjoni tal-Fiber Optic, kejbils ta 'bini żgħir ġeneralment jeħtieġu raġġ tal-liwja ta' madwar 25 mm wara l-installazzjoni, u frejm li ma jistax iżomm dak ir-raġġ bil-kwiet jgħolli t-telf ta 'inserzjoni. Ippjana l-għadd tat-trejs, il-ħażna tal-kmiem u l-mogħdija tar-rotta flimkien, u rrevedi tiegħekpigtails tal-fibramaġenb il-qafas sabiex it-terminazzjonijiet u t-trejs ikunu kompatibbli. Jekk għadek tiddeċiedi bejn splicing u konnetturi installati fuq il-post-, dan il-paragun tafużjoni splicinghija referenza utli.
Dħul tal-Cable u Aċċess għall-Manutenzjoni
Id-direzzjoni tad-dħul tal-kejbil hija restrizzjoni reali-dinja, mhux dettall. Gwarniċi jappoġġjaw dħul ta 'wara, tal-ġenb, ta' fuq jew ta 'isfel, u nuqqas ta' qbil mat-tqassim tas-sit iġġiegħel liwjiet qawwija jew rotta messy. Aċċess għall-manutenzjoni jsegwi l-istess loġika: kexxun li jiżżerżaq jew disinn ta' aċċess ta' quddiem-huwa aktar faċli biex taħdem fih għal netwerks mibdula ta' spiss, filwaqt li struttura fissa hija aċċettabbli għal links stabbli bi ftit bidliet. Qafas li jidher kompatt fuq il-karta jista 'jkun diffiċli biex jiġi servit ladarba l-kejbils ikunu ġewwa.
Tikkettjar u Ġestjoni tal-Cable
Tikkettar ċar jiffranka l-ħin waqt il-ħsarat u l-aġġornamenti, u f'qafas akbar it-tikkettjar fqir jikkawża konnessjonijiet ħżiena, iżolament itwal tal-ħsarat u qtugħ li jista 'jiġi evitat. Qafas tajjeb jippermetti numerazzjoni distinta tal-port, spazju dedikat għat-tikketta, ċrieki tar-rotot tal-korda tal-garża, punti tal-irbit, żona ta 'ħażna slack u separazzjoni bejn kejbils li jidħlu u kordi tal-garża. Żomm ir-rotta tiegħekkordi tal-garżaippjanat mill-bidu aktar milli miżjud bħala ħsieb wara.
Lista ta' Kontroll tal-Ispeċifikazzjoni ODF Qabel Titlob Kwotazzjoni
Il-preparazzjoni ta' dawn id-dettalji qabel ma tikkuntattja fornitur tqassar lura-u-il quddiem u tnaqqas ir-riskju li tirċievi l-konfigurazzjoni ħażina.
- Fibri totali biex jintemmu issa, flimkien mal-perċentwali ta 'riżerva għat-tkabbir futur.
- Installazzjoni fuq ġewwa jew barra, u għal barra, il-klassifikazzjoni tal-IP fil-mira.
- Metodu ta 'immuntar: 19-rack U-għoli, ħajt, arblu, ferrovija DIN jew kabinett.
- Konnettur u format adapter (SC, LC, FC jew ST) u lustrar (UPC jew APC).
- Pigtail u tip ta 'korda tal-garża, tul u kwantità.
- Numru ta' trejs ta' splice u l-kapaċità meħtieġa għal kull trej.
- Proporzjon ta 'splitter u pożizzjoni ta' qsim, għal proġetti PON.
- Id-direzzjoni tad-dħul tal-kejbil u d-dijametru ta 'barra tal-kejbil jew id-daqs tal-glandola.
- Skema ta' tikkettjar u-numerazzjoni tal-port.
- Struttura fissa jew li tiżżerżaq, u n-naħa tal-aċċess meħtieġa.
Konfigurazzjonijiet ODF Eżempju
Tliet xenarji anonimi juru kif il-fatturi ta' hawn fuq jikkombinaw fil-prattika.
Punt ta 'distribuzzjoni tal-bini żgħir FTTH
Għal 24 fibra b'pigtails SC / APC ġewwa riser, ODF ta 'muntatura tal-ħajt kompatta b'żewġ trejs ta' splice u dħul tal-kejbil tal-qiegħ jew tal-ġenb huwa ġeneralment biżżejjed. Ir-riservazzjoni ta' ftit portijiet żejda tħalli lok għal unitajiet addizzjonali fil-bini mingħajr ma żżid it-tieni qafas.
Aggregazzjoni taċ-ċentru tad-dejta
Għal 96 fibra fuq LC f'passaġġ okkupat, 2U ta 'densità għolja -ODF li jiżżerżaq fuq rack mount b'aċċess minn quddiem u dħul doppju tal-kejbil iżomm l-irqajja' maniġġabbli u jipproteġi r-raġġ tal-liwja taħt tagħbija tqila ta' garża-korda. Il-kexxun li jiżżerżaq huwa importanti hawnhekk għaliex il-bidliet huma frekwenti.
Aċċess rurali FTTH fuq arblu
Għal feeder maqsuma lejn ħafna abbonati, qafas ta’ distribuzzjoni ta’ splitter fuq barra gradat IP65 jew ogħla, mgħammar b’1 × 32 splitteru konnetturi SC/APC, jimmaniġġjaw kemm il-qsim kif ukoll l-espożizzjoni ambjentali f'kompartiment wieħed.
Għażla ODF b'Applikazzjoni
Netwerks ta' Aċċess FTTH u PON
Ix-xogħol FTTH għandu t-tendenza li juża frejms tal-muntaġġ tal-ħajt fuq ġewwa, frejms ta 'barra f'punti ta' aċċess esposti, u frejms splitter PLC kull fejn ikun meħtieġ qsim passiv. Kantina, kamra tat-telekomunikazzjoni jew punt ta 'distribuzzjoni ta' l-art normalment jitlob għal unità ta 'muntaġġ tal-ħajt; post estern jitlob għal wieħed ta' barra-; u nodu ta 'qsim jitlob qafas ta' splitter li jintegra s-splitter mat-terminazzjoni. Għal ħarsa usa 'ta' dak li teħtieġ bini passiv, danKomponenti passivi FTTHgwida għall-akkwist huwa anëillari utli.
Ċentri tad-Data u Kmamar tat-Telekomunikazzjoni
Dawn l-ambjenti jiffavorixxu l-immuntar tar-rack u l-frejms modulari ta'-densità għolja, u ġeneralment jitolbu għadd għoli ta' fibra, adapters ta' densità għolja-LC, garża nadifa-rotot tal-korda, tikkettjar affidabbli u spazju biex jespandu. Fi xtillieri densi, il-ġestjoni tal-kejbils iġorr piż daqs id-densità tal-port mhux maħdum.
Bini ta' Intrapriżi u Netwerks tal-Kampus
Hawnhekk il-qafas it-tajjeb jiddependi fuq id-disinn tas-sinsla. Kamra tat-tagħmir prinċipali ta 'spiss tuża frejm ta' muntaġġ ta 'rack, filwaqt li punti ta' distribuzzjoni ta 'l-art jużaw frejms ta' muntaġġ tal-ħajt. Madwar kampus b'ħafna-bini, l-ODFs itemmu l-fibri tas-sinsla u jipprovdu punt ta' patching nadif bejn bini, swiċċijiet u kmamar tat-tagħmir.
Netwerks tal-Kabinett Industrijali u tal-Kontroll
Netwerks industrijali dgħif fuq frejms tal-binarji DIN jew unitajiet ta 'immuntar tal-ħajt kompatti. Il-qafas irid joqgħod mal-kabinett tal-kontroll, jipproteġi l-fibri mill-istress mekkaniku u jħalli lit-tekniċi jilħqu l-konnetturi mingħajr ma jmissu l-wajers elettriċi, bil-vibrazzjoni, it-trab, it-temperatura tal-kabinett u l-ħelsien tat-tensjoni kollha f'fatturi.
ODF versus Fiber Patch Panel versus Fiber Distribution Box
Ix-xerrejja ħafna drabi jħawdu dawn it-tlieta għax kollha jimmaniġġjaw il-konnessjonijiet tal-fibra, iżda mhumiex l-istess ħaġa. ODF huwa ġeneralment l-aktar unità kompluta, li tgħaqqad pannelli ta 'adapter, trejs ta' splice, routing tal-kejbil, ħażna slack u protezzjoni. Panel tal-garża tal-fibra huwa aktar iffukat fuq patching connectorized ġewwa rack, għalkemm xi wħud jinkludu trejs tal-isplice. Kaxxa tad-distribuzzjoni tal-fibra hija tipikament iżgħar u toqgħod eqreb lejn l-utenti finali, f'bini FTTH, punti ta 'l-art jew postijiet ta' aċċess fil-beraħ.
Mod qasir biex tiddeċiedi: uża ODF meta jkollok bżonn terminazzjoni strutturata, splicing, patching u ġestjoni flimkien; uża patch panel meta prinċipalment teħtieġ patching ibbażat fuq ir-rack-ħdejn tagħmir attiv; u uża kaxxa tad-distribuzzjoni meta jkollok bżonn distribuzzjoni kompatta qrib l-utenti. Minħabba li l-ismijiet ivarjaw bejn il-fornituri u s-swieq, iġġudika l-istruttura, il-kapaċità u l-funzjoni attwali aktar milli t-tikketta fuq id-datasheet. Din il-ħarsa aktar profonda lejn il-differenzi bejn ODF u patch panel tal-fibrata' min jaqra jekk il-konfini xorta waħda tħossha mċajpra.
Żbalji Komuni Meta Tagħżel ODF
Għażla Biss mill-Għadd tal-Port
L-għadd tal-portijiet huwa importanti, iżda mhux biżżejjed waħdu. Il-kapaċità ta 'splice, id-dħul tal-kejbil, il-format tal-adapter, l-ispazju ta' manutenzjoni u l-ispazju għar-ras tal-espansjoni kollha jiffurmaw jekk il-qafas fil-fatt jaħdem fuq il-post.
Injora l-Espansjoni Futur
Qafas ta'-spiża baxxa mingħajr kapaċità żejda jiswa ħafna flus fil-mument li n-netwerk jikber. Ippjana għat-tkabbir tal-fibra qabel l-għażla finali aktar milli wara.
Bl-użu ta 'ODF ta' ġewwa barra
Gwarniċi ta 'ġewwa mhumiex mibnija għax-xita, trab u espożizzjoni sostnuta fuq barra. L-installazzjonijiet ta 'barra jeħtieġu għeluq issiġillat sew bi klassifikazzjoni tal-IP xierqa u disinn tal-glandola.
Taħlit ta 'Tipi ta' Konnettur Mingħajr Ippjanar
L-għażliet SC, LC, FC, APC u UPC għandhom jallinjaw mal-patch cords, pigtails u tagħmir attiv. Il-kombinazzjoni ħażina żżid il-kumplessità tal-installazzjoni u, fil-każ ta 'lustrar mhux imqabbel, tiddegrada l-prestazzjoni ottika.
Jinsa l-Aċċess għall-Manutenzjoni
Frejm li jidher kompatt fuq il-karta jista 'jkun diffiċli biex jiġi servit ladarba jiġi cabled. Kun żgur li t-tekniċi jistgħu jilħqu l-adapters, it-trejs tal-isplice u ż-żoni tar-rotta b'mod sigur wara l-installazzjoni.
Mistoqsijiet Frekwenti
Q: Għal xiex Użat ODF?
A: ODF huwa użat biex itemm, splice, garża, jipproteġi u jorganizza fibri ottiċi f'punt strutturat fin-netwerk, sabiex il-kejbils deħlin jgħaqqdu ma 'fibri ħerġin, pigtails, patch cords jew splitters b'mod ittikkettat u aċċessibbli.
Q: X'inhuma t-tipi ewlenin ta 'ODF?
A: It-tipi ewlenin huma rack mount, wall mount, barra, ferrovija DIN, splitter PLC u frejms modulari ta '-densità għolja, kull wieħed adattat għal ambjent ta' installazzjoni differenti, għadd ta 'fibra u applikazzjoni.
Q: X'inhi d-differenza bejn ODF u panel tal-garża tal-fibra?
A: ODF huwa ġeneralment unità ta 'ġestjoni tal-fibra aktar kompluta li tinkludi trejs tal-isplice, routing u ħażna slack, filwaqt li patch panel jiffoka fuq patching konnettorizzat ġewwa rack. Xi prodotti iċċajpar il-linja, għalhekk l-istruttura u l-funzjoni jimpurtaw aktar mill-isem.
Q: Liema ODF huwa l-aħjar għal FTTH?
A: Jiddependi fuq il-post. Il-frejms tal-muntaġġ tal-ħajt jixirqu għad-distribuzzjoni tal-bini ta 'ġewwa, il-frejms ta' barra jixirqu punti ta 'aċċess esposti, u l-frejms tal-isplitter PLC jixirqu lin-nodi fejn alimentatriċi wieħed jinqasam għal ħafna abbonati.
Q: Kemm Fibri Jista' Jappoġġja ODF?
A: Il-kapaċità tvarja ħafna skont it-tip u d-disinn, minn madwar 4 fibri f'unità żgħira tal-binarji DIN għal 144 fibra jew aktar f'qafas ta 'rack ta' -densità għolja. Ikkonferma l-figura eżatta fuq id-datasheet, peress li tvarja skont il-format tal-adapter u l-konfigurazzjoni tal-fornitur.
Q: Għaliex il-Konnetturi APC Huma Komuni F'FTTH U PON?
A: L-uċuħ tat-tarf ta 'l-APC għandhom angolu ta' 8 gradi li jrażżnu r-riflessjonijiet lura, li jagħtu telf ta 'ritorn ogħla minn UPC. F'siġra ottika passiva kondiviża, il-kontroll tar-riflessjonijiet jipproteġi l-kwalità tas-sinjal għal kull abbonat fuq il-fergħa, u huwa għalhekk li APC huwa standard f'PON.
Q: Nista 'Nuża ODF ta' ġewwa barra?
A: Mhuwiex rakkomandabbli. Il-frejms ta 'ġewwa m'għandhomx is-siġillar, ir-reżistenza UV u d-disinn tal-glandola meħtieġa barra, għalhekk installazzjoni esposta għandha tuża frejm ta' barra-ratat bi klassifikazzjoni IP xierqa.
Konklużjoni
It-tipi ewlenin ta 'frejm ta' distribuzzjoni ottika huma rack mount, wall mount, barra, ferrovija DIN, splitter PLC u modulari ta 'densità għolja-, u l-għażla t-tajba ssegwi għadd ta' fibra, spazju ta 'installazzjoni, ambjent, konnettur u tip ta' lustrar, kapaċità ta 'trej splice, routing tal-kejbil u espansjoni futura. Sit ta 'ġewwa żgħir jista' jkollu bżonn biss qafas tal-muntaġġ tal-ħajt; kmamar tat-telekomunikazzjoni u ċentri tad-dejta normalment jitolbu għal immuntar fuq rack jew frejms ta'-densità għolja; Netwerks FTTH u PON ħafna drabi jużaw frejms splitter ta 'barra u PLC; u l-kabinetti industrijali huma moqdija sew minn frejms tal-binarji DIN. Qabel ma tagħżel, ipprepara d-dettalji tal-proġett tiegħek billi tuża l-lista ta 'kontroll ta' hawn fuq, u qafas li huwa prattiku, affidabbli u faċli biex jinżamm isir ħafna aktar faċli biex jiġi speċifikat.
