Analiżi ta 'differenzjazzjoni ta' frejms tad-distribuzzjoni tal-fibra ottika, kaxxi terminali, kaxxi tad-distribuzzjoni, u frejms ODF
Dawn l-erbgħa għandhom karatteristiċi simili, prinċipalment riflessi fil-funzjonijiet bażiċi tagħhom:
1. Iffissar u protezzjoni
Wara li l-kejbil tal-fibra ottika jiġi mgħaqqad mal-kejbil tad-denb, jista 'jiffissa b'mod mekkaniku l-għant ta' barra tal-kejbil, jinstalla protezzjoni tal-wajer tal-art, u jiġbor it-truf u l-fibri għall-protezzjoni biex jiżgura li l-kejbil u l-qalba ma jiġux imħassra.
2. Funzjoni ta 'allokazzjoni
Daħħal il-konnettur fuq il-kejbil tad-denb fl-adapter biex tikseb konnessjoni tal-passaġġ ottiku mal-konnettur ottiku fuq in-naħa l-oħra tal-adapter. L-adapter u l-konnettur jeħtieġ li jissodisfaw ir-rekwiżiti flessibbli ta 'plugging u unplugging, u l-passaġġ ottiku għandu jkollu l-abbiltà li jiġi aġġustat u ttestjat liberament.
3. Funzjoni ta 'l-iwweldjar
Jistgħu jingħaqdu l-fibri ottiċi fil-kejbil tal-fibra ottika mal-kejbil tad-denb, coil u jaħżnu fibri ottiċi żejda, u jipproteġu l-ġonta tal-fużjoni.
4. Funzjoni ta 'ħażna
Jistgħu jakkomodaw diversi kejbils ottiċi konnessi bejn l-ixkafef, u jiżguraw li l-kejbils jistgħu jinħażnu b'mod ordnat u ordinat. L-intern tal-qafas tad-distribuzzjoni tal-fibra ottika jeħtieġ li jkun iddisinjat bi spazju suffiċjenti u metodi raġonevoli, sabiex il-linji tal-kejbil tal-fibra ottika jkunu jistgħu jiġu mgħoddija b'mod ċar, aġġustati faċilment, u jissodisfaw ir-rekwiżiti minimi tar-raġġ tal-liwi.
Il-karatteristiċi ta 'divrenzjar tal-erba' jinsabu prinċipalment fl-ambjenti ta 'applikazzjoni differenti tagħhom:

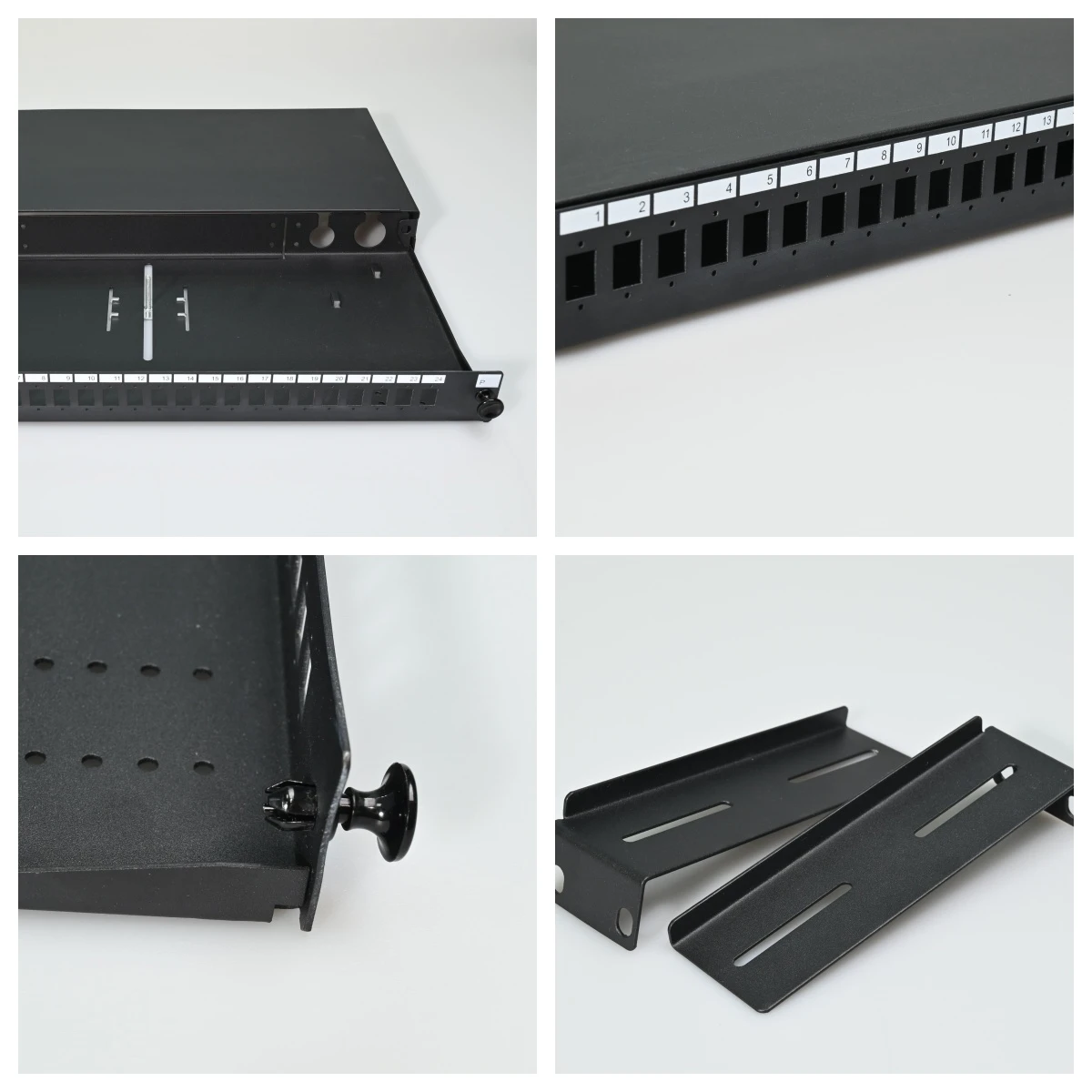

1. Qafas ta 'distribuzzjoni tal-fibra ottika
Prinċipalment użat biex jgħaqqad sinsla vertikali u kejbils ottiċi orizzontali, huwa l-aktar rack ta '19-il pulzier b'għoli ta' 1U. In-numru ta 'portijiet fil-qafas tad-distribuzzjoni tal-fibra ottika huwa ġeneralment 24 jew 48. Ipprovdi funzjoni ta' cabling relattivament universali, adattata għall-ħtiġijiet ta 'aċċess tal-fibra ottika f'xenarji differenti bħal ċentri tad-dejta u stazzjonijiet bażi tal-komunikazzjoni.
2.Kaxxa tat-terminal
Prinċipalment jipprovdu fużjoni splicing ta 'fibri ottiċi, fużjoni splicing ta' fibri ottiċi u fibri tad-denb, u funzjoni ta 'handover ta' konnetturi ottiċi. Normalment jintuża f'sitwazzjonijiet fejn il-kejbil ottiku jeħtieġ li jinqasam f'fibri individwali, bħall-punt ta 'aċċess tal-fibra tan-naħa tal-utent fi proġetti FTTH. Ħafna drabi jitqiegħed fit-tarf ta' kejbil ottiku orizzontali bħala l-eqreb plagg-punt għat-tagħmir terminali, b'massimu ta' 8 jew 12-il port għal installazzjoni faċli tal-ħajt jew tad-desktop
3.Kaxxa tad-distribuzzjoni tal-fibra
Mgħammar internament b'terminals tal-kejbil tal-fibra ottika, unitajiet ta 'protezzjoni tal-fużjoni, u adapters tal-fibra ottika, huwa użat biex jgħaqqad kejbils tas-sinsla u tad-distribuzzjoni barra, fil-kurituri, jew ġewwa. In-numru ta 'portijiet huwa ġeneralment 24 jew 48, komunement misjuba fin-netwerks FTTH u hija kaxxa żgħira komuni fil-kurituri. Meta wieħed iqis il-ħtieġa għal installazzjoni, tħaddim u manutenzjoni faċli, il-kaxxi tal-fibra ottika jistgħu jiġu personalizzati fid-daqs u l-funzjonalità skont xenarji ta 'applikazzjoni differenti u rekwiżiti tan-netwerk.
4.ODF qafas tad-distribuzzjoni
L-ixkafef ODF tipikament jinkludu moduli ta 'konnessjoni tal-fibra ottika, unitajiet ta' distribuzzjoni, konnetturi u slots ta 'ġestjoni, li jintużaw biex iqassmu, jgħaqqdu u jimmaniġġjaw kejbils ottiċi. Il-qafas tad-distribuzzjoni ODF huwa ddisinjat speċifikament għal kmamar tal-komunikazzjoni tal-fibra ottika, b'firxa wiesgħa ta 'portijiet (12-1440 qalba), adattati għal xenarji ta' kejbils tal-fibra ottika fuq skala kbira bħal ċentri tad-dejta, stazzjonijiet bażi tal-komunikazzjoni, u sistemi ta 'kejbils integrati.
B'mod ġenerali,frejms tad-distribuzzjoni tal-fibra ottika jintużaw prinċipalment biex jgħaqqdu u jimmaniġġjaw kejbils ottiċi, li jipprovdu funzjonijiet ta 'kejbils relattivament universali; Il-kaxex tat-terminali huma aktar iffukati fuq il-qsim ta 'kejbils ottiċi u l-fużjoni ta' fibri ottiċi, adattati għal punti ta 'aċċess speċifiċi; Il-kaxxi tad-distribuzzjoni tal-fibra jintużaw prinċipalment għall-fergħat, id-distribuzzjoni u l-ġestjoni ta 'kejbils ottiċi tad-distribuzzjoni, komunement misjuba fin-netwerks FTTH; Il-frejms tad-distribuzzjoni ODF huma aktar ffukati fuq id-distribuzzjoni, il-konnessjoni, u l-crossover ta 'sinjali ottiċi, b'konnessjonijiet ta'-densità għolja u kapaċitajiet ta 'ġestjoni tal-fibra fina.
Huma essenzjalment parentesi għal couplers, mhux involuti direttament fil-proċess tat-trażmissjoni tad-dejta, iżda jipprovdu appoġġ meħtieġ għal postijiet differenti skont xenarji speċifiċi ta 'applikazzjoni u rekwiżiti ta' konfigurazzjoni tal-port. Bħala komponent ewlieni tal-infrastruttura tal-komunikazzjoni tal-fibra ottika, għandhom rwol insostitwibbli fl-iżgurar tal-istabbiltà tan-netwerk, it-titjib tal-effiċjenza tat-trażmissjoni u l-issodisfar tal-ħtiġijiet tal-applikazzjoni diversi.
