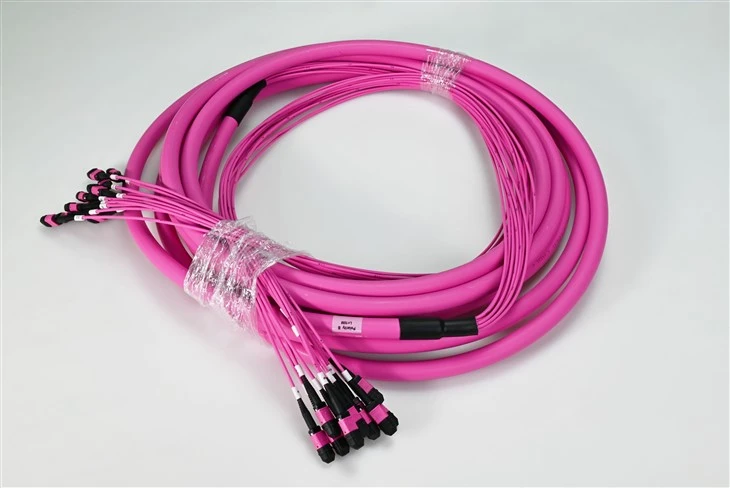

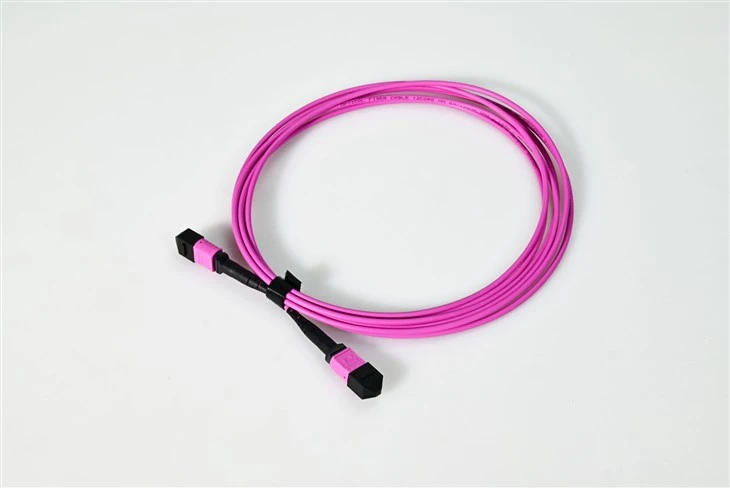

MTP MPO Fiber Patch Cords 12 Core OM4

A: Mistoqsija kbira - din hija probabbilment l-aktar ħaġa komuni li l-klijenti jistaqsuna! Id-differenza ewlenija hija bandwidth u distanza. OM4 għandu bandwidth modali ta '4700 MHz·km meta mqabbel ma' 2000 MHz·km ta' OM3 - dan huwa aktar mid-doppju. Xi jfisser dan fil-prattika? Għall-applikazzjonijiet 40G SR4, OM4 iġiblek 150 metru kontra l-100 metru tal-OM3. Għal 10G, qed tħares lejn 400-550 metru b'OM4 meta mqabbel ma '300 metru b'OM3. OM4 għandu wkoll attenwazzjoni aktar baxxa (Inqas minn jew ugwali għal 3.0 dB/km vs Inqas minn jew ugwali għal 3.5 dB/km għal OM3), li jfisser sinjali aktar stabbli fuq ġirjiet itwal. Jekk qed tibni infrastruttura 40G/100G jew teħtieġ spazju għal ras ta 'distanza żejda, OM4 huwa definittivament it-triq biex timxi. Id-differenza fil-prezz hija minima f'dawn il-jiem, għalhekk għal installazzjonijiet ġodda, aħna kważi dejjem nirrakkomandaw OM4.

A: Iva, OM4 huwa kompletament kompatibbli b'lura ma 'OM3 - it-tnejn għandhom l-istess dimensjonijiet tal-qalba/kisi ta' 50/125µm u jaħdmu bl-istess transceivers VCSEL f'850nm. Tista 'assolutament tħallathom fin-netwerk tiegħek. Imma hawn il-qabda: meta tikkonnettja OM4 ma 'OM3, il-prestazzjoni ġenerali tal-link se tkun limitata mis-segment OM3. Aħseb fiha bħal katina – hija b'saħħitha biss daqs l-iktar ħolqa dgħajfa. Mela jekk ikollok ġirja ta' 100-metru b'50m ta' OM4 u 50m ta' OM3, ikollok prestazzjoni OM3 fuq dik il-link. Għal ġirjiet ta' missjoni-kritiċi 40G/100G, nirrakkomandaw li żżomm ma' OM4 tarf-sa tarf biex timmassimizza l-kapaċità tad-distanza tiegħek.

A: Għandek għajn qawwija! Il-kulur maġenta jew "Erika Violet" għal OM4 ġie introdott speċifikament biex jgħin lit-tekniċi jiddistingwu OM4 minn OM3 f'daqqa t'għajn. It-tnejn kienu oriġinarjament akkwa, li kkawżaw konfużjoni fil-qasam – immaġina li qed tipprova ssib liema kejbil hu liema meta tkun qed tħares lejn patch panel dens! L-istandard TIA-598 issa jirrakkomanda vjola/maġenta għal OM4 b'konnetturi MTP/MPO. Cela dit, xi manifatturi għadhom jużaw aqua għal OM4, għalhekk tista 'tara ż-żewġ kuluri fis-suq. Aħna nsegwu l-istandard vjola biex nagħmlu l-ġestjoni tal-kejbil tiegħek aktar faċli. L-istivali tal-konnettur huma wkoll kodifikati bil-kulur: iswed għal 12-il fibra, griż għal 8-fibra, u aħmar għal 24-fibra.

A: Jiddependi fuq ir-rekwiżiti tal-veloċità tiegħek - ħalluni nkissirha għalik. Għal 10GBASE-SR, tista' titla' sa 400-550 metru b'-kwalità għolja OM4. Għal 40GBASE-SR4 (li juża 4 fibri f'kull direzzjoni), il-massimu huwa 150 metru. Għal 100GBASE-SR4, qed tħares lejn 100 metru. B'varjanti mtejba ta' SR4 bħal 40GBASE-eSR4, tista' timbotta sa 400 metru, u 100GBASE-eSR4 jġibek 300 metru. Dawn in-numri jassumu li qed tuża transceivers VCSEL xierqa f'850nm. Il-konfigurazzjoni ta '12-il fibra f'dan il-kejbil hija perfetta għal 40G QSFP + (użi 8 fibri attivi) u taħdem tajjeb ħafna bħala parti minn infrastruttura 100G. Ftakar biss li tikkalkula t-telf tal-konnettur meta tikkalkula l-baġit attwali tal-link tiegħek.

A: It-12-qalba MTP/MPO hija fil-fatt l-aktar konfigurazzjoni versatili u użata ħafna fiċ-ċentri tad-dejta. Hawn għaliex: filwaqt li 40G QSFP + SR4 teknikament juża biss 8 fibri (4 Tx + 4 Rx), il-konnettur MTP-12 huwa l-format standard tal-industrija. Meta tuża applikazzjonijiet ta '8-fibra b'kejbil ta' 12-il fibra, fibri 1-4 manku jittrasmettu, 9-12 manku jirċievu, u 5-8 mhumiex użati - hekk kif jaħdem il-pinout. Is-sbuħija ta '12-qalba hija li tfaqqa' perfettament għal 6 konnessjonijiet LC duplex, li hija oerhört konvenjenti għal moduli tal-cassette u patch panels. Għal ħtiġijiet ta 'densità ogħla bħal 100G SR10, tuża 24-fibra (żewġ qatet ta' 12-il fibra). Aħna nimanifatturaw il-konfigurazzjonijiet kollha - biss għarrafna r-rekwiżiti speċifiċi tiegħek.

A: Dan huwa kritiku biex tikseb id-dritt! Konnetturi MTP maskili għandhom żewġ pinnijiet ta 'allinjament; konnetturi femminili jkollhom toqob gwida korrispondenti. Ir-regola hija sempliċi: ir-raġel dejjem imiss mal-mara, qatt l-istess-għall--l-istess. Hawn l-applikazzjoni prattika: il-biċċa l-kbira tat-transceivers (QSFP+, QSFP28) għandhom interfaces maskili mibnija-in, għalhekk il-korda tal-garża tiegħek jeħtieġ li tkun femminili biex tikkonnettja direttament mat-transceiver. Meta tkun qed tmexxi kejbils tat-trunk bejn żewġ pannelli tal-garża, tipikament tuża kejbils femminili-għa-nisa u l-adapters fil-pannelli jipprovdu l-labar maskili għall-allinjament. Aħna nimanifatturaw iż-żewġ konfigurazzjonijiet - speċifika biss dak li għandek bżonn meta tordna. Jekk m'intix ċert, il-kejbils tagħna-għa-mara b'polarità tat-Tip B ikopru l-biċċa l-kbira tal-applikazzjonijiet standard taċ-ċentru tad-dejta.

A: Għall-kejbils tagħna ta '12-qalba OM4 MTP/MPO, noffru żewġ gradi. L-ispeċifikazzjonijiet tal-verżjoni multimode tagħna b'telf baxx b'mod tipiku<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

A: Iva, it-tindif MTP/MPO jeħtieġ għodod speċifiċi – tippruvax tuża l-istandard tiegħek LC click cleaner! Bi 12-il wiċċ tal-fibra-ippakkjat f'ferrule wieħed, għandek bżonn cleaner iddisinjat għall-format tal-ferrule MT. Nirrakkomandaw tindif tat-tip cassette-stil-jew rukkell-MTP li jiknes l-uċuħ kollha tat-tarf tal-fibra-f'pass wieħed. Naddaf qabel kull tgħammir - ma nistax nenfasizza dan biżżejjed. Partiċella waħda tat-trab fuq waħda biss minn dawk it-12-il fibra tista 'tikkawża telf sinifikanti ta' inserzjoni u potenzjalment taffettwa r-rabta 40G/100G kollha tiegħek. Dejjem żomm l-għotjien tat-trab fuq meta l-kejbils ma jkunux konnessi. Għall-ispezzjoni, ikollok bżonn mikroskopju tal-fibra b'tarf tal-adapter MTP biex tiċċekkja t-12-il wiċċ-tarf kollha. Trust me, l-investiment f'tagħmir ta 'tindif xieraq iħallas għalih innifsu fl-uġigħ ta' ras issolvi l-problemi evitat.
