MTP MPO Fiber Garża Kurduni MM OM3

A: Mistoqsija kbira - din toħroġ il-ħin kollu! MPO (Multi-fiber Push On) huwa l-istandard ġeneriku tal-industrija għall-konnetturi b'ħafna-fibra, filwaqt li MTP® hija marka ta'-prestazzjoni għolja manifatturata mill-US Conec. Aħseb hekk: il-konnetturi MTP kollha huma konformi MPO-, iżda mhux il-konnetturi MPO kollha għandhom il-karatteristiċi mtejba tal-MTP. Il-verżjoni MTP toffri tolleranzi aktar stretti, housings li jistgħu jitneħħew għal rideterminazzjoni aktar faċli, u prestazzjoni ottika ġenerali aħjar. Huma kompletament interkambjabbli u se jingħaqdu ma' xulxin, iżda meta tħallathom, il-prestazzjoni ġenerali tal-link tkun limitata mill-konnettur ta'-kwalità inferjuri. Għal missjoni-applikazzjonijiet kritiċi taċ-ċentru tad-dejta, nirrakkomandaw MTP għall-aħjar riżultati.

A: Il-polarità hija kollha dwar li tiżgura li t-trasmettitur tiegħek (Tx) jgħaqqad mar-riċevitur (Rx) fit-tarf l-ieħor - ġibha ħażin u jkollok sinjal żero. Hawn it-tqassim ta' malajr: It-Tip A huwa "dritt-tutt" biċ-ċavetta-fuq fuq tarf wieħed u ċ-ċavetta-l isfel fuq in-naħa l-oħra. It-Tip B huwa "maqlub" biċ-ċavetta taż-żewġt itruf-'l fuq, taqleb il-pożizzjonijiet tal-fibra 1-sa-12 u 12-to-1. It-Tip Ċ huwa "pari flipped" fejn il-pari li jmissu jbiddlu l-pożizzjonijiet. Għall-biċċa l-kbira ta 'l-iskjeramenti ta' ottiċi paralleli 40G/100G fiċ-ċentri tad-dejta, naraw it-Tip B użat l-aktar ta 'spiss għaliex iħallik tuża l-istess kordi tal-garża standard A-to-B duplex fiż-żewġt itruf - ġestjoni tal-inventarju aktar sempliċi. Jekk m'intix ċert, ibgħatilna d-dijagramma tan-netwerk tiegħek u aħna ngħinuk issib il-konfigurazzjoni tal-polarità t-tajba.

A: Bil-fibra multimode OM3 li taħdem 40GBASE-SR4 jew 100GBASE-SR4 ottika, qed tħares lejn massimu ta '100 metru. Għal 10GBASE-SR, OM3 jista' jitla' sa 300 metru. Issa, jekk għandek bżonn daqsxejn aktar firxa – ngħidu aħna 150 metru għal 40G/100G – trid iżid il-fibra OM4, li għandha bandwidth ogħla (4700 MHz·km vs 2000 MHz·km għal OM3). Il-biċċa l-kbira tal-applikazzjonijiet taċ-ċentru tad-dejta joqogħdu bil-kumdità fl-ambitu tal-OM3 peress li d-distanzi tar-rack-sa-rack huma tipikament ferm taħt il-100 metru. L-aħħar: għal proġetti sensittivi għall-ispiża-b'runs iqsar, OM3 huwa perfettament kapaċi u jiffranka l-flus.

A: Dan huwa kritiku - ġib ħażin is-sess u inti jew tagħmel ħsara lill-konnetturi jew ma jkollok l-ebda konnessjoni. Konnetturi MTP maskili għandhom pinnijiet ta 'allinjament; konnetturi femminili għandhom toqob gwida li jirċievu dawk il-brilli. Hawn ir-regola tad-deheb: ir-raġel dejjem igħaqqad man-nisa, qatt l-istess-għall--l-istess. Il-biċċa l-kbira tal-moduli tat-transceiver (QSFP+, QSFP28) inbnew-f'interfaces maskili b'labar, għalhekk il-korda tal-garża tiegħek jeħtieġ li tkun femminili. Meta tgħaqqad żewġ kejbils tat-trunk femminili permezz ta 'pannell tal-adapter, l-adapter innifsu jimmaniġġja l-allinjament tal-brilli. Aħna nimanifatturaw il-kejbils tagħna b'pinnijiet ta' gwida ta' preċiżjoni li jiżguraw allinjament tal-fibra sub-micron - hekk niksbu dawk in-numri baxxi ta' telf ta' inserzjoni.

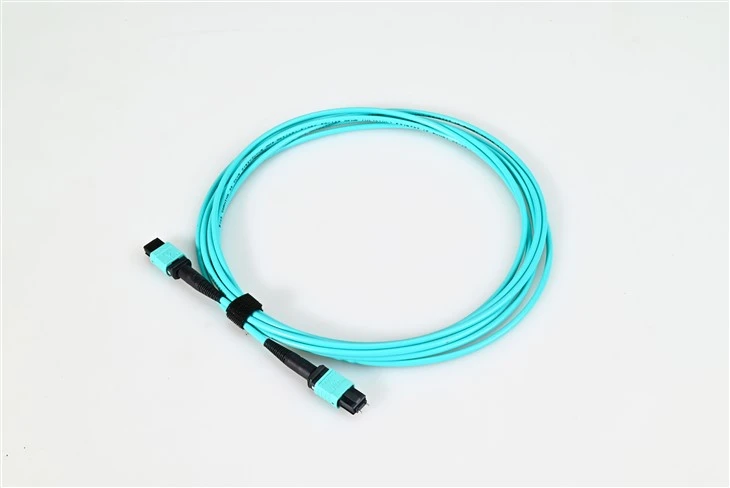

A: Aqua hija l-kodiċi tal-kulur standard TIA-598 għal fibra multimode OM3 u OM4 ottimizzata bil-lejżer- - mhuwiex biss dekorattiv! Meta tkun qed taħdem f'ċentru tad-dejta dens b'mijiet ta 'kejbils, dik il-ġakketta akkwa istantanjament tgħidlek li hija fibra multimode 50/125 mikron iddisinjata għal transceivers VCSEL f'850nm. Mhux se tħallatha aċċidentalment ma' kejbils sofor single-mode. Xi manifatturi jużaw Erika Violet (dell kemmxejn differenti) speċifikament għal OM4 biex jiddifferenzjaw minn OM3, għalkemm kemm akwa kif ukoll vjola huma aċċettabbli. L-istivali tal-konnettur tagħna huma wkoll kodifikati bil-kulur skont l-għadd tal-fibra: griż għal 8-fibra, iswed għal 12-il fibra, u aħmar għal 24-fibra - jagħmel l-installazzjoni u s-soluzzjoni tal-problemi ħafna aktar mgħaġġla.

A: Il-kurduni tal-garża MTP/MPO OM3 tagħna huma speċifikati għal Inqas minn jew ugwali għal telf ta 'inserzjoni massimu ta' 0.50dB b'ferrules MT multimode standard, iżda noffru wkoll verżjonijiet ta '-telf baxx li jolqtu Inqas minn jew ugwali għal 0.30dB tipiku u Inqas minn jew ugwali għal 0.50dB max. Għal applikazzjonijiet tassew impenjattivi, il-kejbils tagħna ta 'grad elite/premium jiksbu madwar 0.15dB tipiċi. Kull kejbil li nibgħatu jiġi ttestjat individwalment – ​​nużaw l-interferometrija 3D biex nivverifikaw il-ġeometrija tal-ferrule u l-kwalità ta'-wiċċ. It-telf tar-ritorn huwa akbar minn jew ugwali għal 20dB għal multimode. Dawn l-ispeċifikazzjonijiet huma importanti meta tkun qed tikkalkula l-baġit tal-link tiegħek għal konnessjonijiet 40G jew 100G; kull għaxra ta' dB jgħodd fuq punti multipli tal-garża. Aħna nipprovdu rapporti tat-test ma 'kull lott jekk għandek bżonn dokumentazzjoni għar-rekords tiegħek.

A: L-ebda overkill - fil-fatt, huwa investiment intelliġenti. Fibra OM3 b'konnetturi MTP/MPO tappoġġja 10GBASE-SR sa 300 metru l-ebda problema. Is-sbuħija hija li qed tibni infrastruttura li hija lesta għal 40G u 100G meta jkollok bżonn taġġorna – l-ebda rekiling meħtieġ. Ħafna mill-klijenti tagħna jużaw kejbils trunk OM3 MTP illum għal 10G u sempliċement ibiddlu t-transceivers aktar tard biex jaqbżu għal veloċitajiet ogħla. Il-konnettur MTP ta' 12-fibra jaħdem perfettament ma' 10G SFP+ permezz ta' cassettes breakout (MTP għal 6×LC duplex), li jagħtik il-benefiċċji tad-densità tal-kejbils multi-fiber anke b'veloċitajiet aktar baxxi. Kollox huwa dwar li l-investiment tiegħek jipprova l-futur.

A: Għandek raġun li t-tindif tal-MTP jeħtieġ għodod speċifiċi – ma tistax tuża biss cleaner tal-ikklikkja LC standard. Nirrakkomandaw tindif tat-tip MTP-rukkell-speċifiku jew cleaners tal-cassette ddisinjati għal ferrules b'ħafna-fibra. Il-mozzjoni tat-tindif għandha tmur fuq it-12 (jew 24) wiċċ tal-fibra kollha-f'pass wieħed. Qabel kull tgħammir, naddaf iż-żewġ konnetturi - anki partiċella waħda tat-trab fuq fibra waħda tista 'tikkawża telf ta' 1dB + u tkisser il-baġit tal-link tiegħek. Żomm dawk l-għotjien tat-trab fuq kull meta l-konnettur ma jkunx imqabbad. Għall-ispezzjoni, ikollok bżonn mikroskopju b'tarf tal-adapter MTP. Aħna jinkludu tappijiet tat-trab ma 'kull cable, u trust me, użahom. Il-ftit sekondi mqattgħin tindif jiffrankaw sigħat ta 'soluzzjoni tal-problemi aktar tard.
