X'inhu l-kejbil tal-garża LC LC?

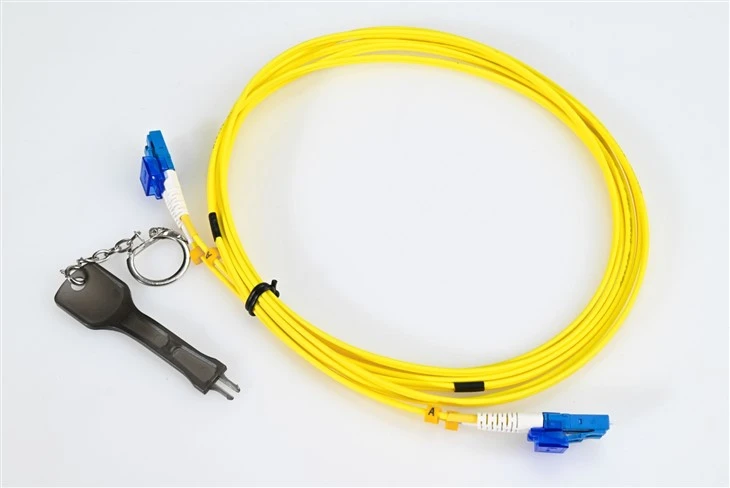

Cable tal-garża tal-fibra LC-LCb'żewġ konnetturi tal-fibra LC mitmuma fiż-żewġt itruf huwa t-tip ta 'kejbil tal-fibra ottika l-aktar użat komunement fl-industrija. Meta mqabbla ma 'kejbils oħra tal-fibra ottika komuni, kejbils tal-fibra FC joffru prestazzjoni ta' densità għolja u affidabbli fil-biċċa l-kbira tal-applikazzjonijiet. Jekk qed tfittex varjant ibridu, tagħnaLC APC għal LC UPC korda tal-garża ibrida b'mod wieħed hija waħda mill-konfigurazzjonijiet l-aktar mitluba ta' spiss għal skjeramenti ta'-polarità mħallta.
Il-kejbils tagħna huma 100% spezzjonati ottikament u ttestjati għal telf ta 'inserzjoni.
Speċifikazzjoni
| Tip ta' Konnettur | LC UPC għal LC APC | Modalità Fiber | Isfar 9/125μm |
| Grad tal-Fibra | G657A/G652D | Tul tal-mewġ | 1310/1550nm |
| Telf ta' Inserzjoni | Inqas minn jew ugwali għal 0.3dB | Telf ta' Ritorn | Akbar minn jew ugwali għal 50dB |
| Min. Raġġ tal-liwja (Fiber Core) | 10mm | Min. Raġġ tal-liwja (Fiber Cable) | 10/5D (Dinamiku/Statiku) |
| Għadd tal-Fibra | Duplex | Ġakketta tal-kejbil | LSZH |
| Temperatura operattiva | -20 ~ 70 grad | Temperatura tal-Ħażna | -40 ~ 80 grad |
Il-metodi ta 'klassifikazzjoni tal-kejbils ottiċi
Il-kejbil tal-fibra ottika huwa linja ta 'komunikazzjoni li tuża fibri ottiċi li jissodisfaw ir-rekwiżiti ta' prestazzjoni ottika bħala l-mezz ta 'trażmissjoni biex tinkiseb trasmissjoni tas-sinjal ottiku. Tikkonsisti f'komponenti bħall-qalba tal-kejbil, elementi ta 'rinfurzar, u għant, u tista' tinkludi wkoll elementi addizzjonali bħal saffi li ma jgħaddix ilma minnhom, saffi buffer, saffi ta 'insulazzjoni, u saffi ta' armatura kif meħtieġ.
Il-metodi ta 'klassifikazzjoni tal-kejbils ottiċi jinkludu prinċipalment dawn li ġejjin:
Permezz ta 'mezz ta' trażmissjoni: kategorizzati fikejbils tal-fibra ottika ta'{0}modalità waħda u kejbils tal-fibra ottika b'ħafna modi.
Skont l-istruttura tal-qalba tal-kejbil: huwa maqsum f'kejbil ottiku stranded, kejbil ottiku skeletriku, kejbil ottiku ta 'tubu ċentrali, kejbil ottiku żigarella, u kejbil ottiku ċatt.
Komponenti rinfurzati: kategorizzati fi kejbils ottiċi mhux-metalliċi, kejbils ottiċi standard, u kejbils ottiċi komponenti rinfurzati.
Permezz tal-metodu ta 'installazzjoni: maqsum f'kejbil ottiku tal-kanal, kejbil ottiku overhead, kejbil ottiku dirett-midfun, u kejbil ottiku sottomarin.
Ibbażat fuq l-ambjent tal-użu, huma kategorizzati f'kejbils ottiċi ta 'ġewwa u kejbils ottiċi ta' barra.
Applikazzjonijiet
Cross-Konnessjoni Bejn UPC u Tagħmir Terminat APC
Il-każ ta 'użu primarju għal dan il-kejbil tal-garża LC ibridu huwa apparat li jgħaqqad b'tipi differenti tal-lustrar tal-konnetturi. Meta t-tagħmir tan-netwerk juża portijiet LC/APC iżda patch panels huma LC/UPC mitmuma (jew viċi versa), dan il-jumper tal-fibra UPC-to-APC jelimina l-ħtieġa għall-konverżjoni tal-adapter. Għal ħarsa ġenerali sħiħa ta 'kif dawn l-istandards tal-illustrar huma differenti fil-prestazzjoni, ara l-gwida tagħna dwarTipi tal-lustrar tal-konnettur tal-fibra PC vs UPC vs APC u prestazzjoni ta 'telf ta' ritorn.
Interkonnessjoni FTTH OLT u ONU
Fil-fibra-sal-l-iskjeramenti-dar, it-tagħmir OLT spiss juża konnetturi APC għal telf ta 'ritorn ottimali, filwaqt li xi apparat ONU legacy għandhom interfaces UPC. Dan il-kejbil ibridu LC UPC-APC jipprovdi konnettività diretta bejn tagħmir terminali PON mhux imqabbel. Għal ġirjiet FTTH standard fejn iż-żewġt itruf jaqsmu l-istess tip ta 'lustrar, tagħnaLC LC kejbil tal-garża tal-fibra b'mod wieħed għal konnessjonijiet FTTH u ċentru tad-dejtahija alternattiva kost-effettiva.
CATV Headend u Patching Node ta' Distribuzzjoni
Netwerks ottiċi tat-televiżjoni bil-kejbil tipikament jeħtieġu konnetturi APC biex jimminimizzaw lura-riflessjoni f'sinjali tal-vidjo analogi. Meta tintegra tagħmir tat-test UPC-terminat jew komponenti legacy, dan il-korda tal-garża ibrida għall-użu headend CATV iżomm l-integrità tas-sinjal fit-tipi ta 'interface.
Uffiċċju Ċentrali tat-Telecom Cross-Connect Applikazzjonijiet
Il-faċilitajiet tat-telekomunikazzjoni spiss jimmaniġġjaw l-inventarji tal-konnetturi mħallta waqt titjib tan-netwerk. Dan il-kejbil jumper ibridu b'mod wieħed jippermetti migrazzjoni gradwali minn infrastruttura UPC għal APC mingħajr ma jissostitwixxi l-patch panels kollha eżistenti simultanjament.
Ittestjar tal-Laboratorju b'Konfigurazzjonijiet ta' Konnettur Imħallta
Il-laboratorji tat-test ottiku ta 'spiss jiltaqgħu ma' tagħmir bi standards differenti tal-lustrar tal-konnetturi. Cable tal-garża tat-test UPC-għal-APC iddedikat inaqqas il-ħtieġa għal adapters multipli u jiżgura kundizzjonijiet ta' kejl konsistenti waqt il-karatterizzazzjoni tal-fibra.
Transizzjoni tal-Cableing Strutturat fin-Netwerks tal-Bini
Waqt l-aġġornamenti tan-netwerk tal-bini minn sistemi UPC legacy għal installazzjonijiet APC moderni, dan il-kejbil tal-garża ibrida G657A1 jippermetti pont temporanju jew permanenti bejn segmenti tal-kejbils qodma u ġodda mingħajr sostituzzjoni sħiħa tal-infrastruttura.
FAQ
Q1: Għaliex għandi bżonn kejbil tal-garża ibrida LC UPC għal LC APC minflok ma nuża adapter?
A: Kejbil tal-garża ibrida dedikat jipprovdi telf totali ta 'inserzjoni aktar baxx meta mqabbel mal-użu ta' adapter tat-tgħammir UPC-ma-APC. Kull konnessjoni ta ' l-adapter żżid telf u punti ta ' riflessjoni potenzjali. Dan il-jumper ibridu wieħed bi truf tal-fabbrika-illustrati jiżgura trasferiment tas-sinjali aktar nadif meta jgħaqqad it-tagħmir UPC u APC.
Q2: X'inhi d-differenza ewlenija bejn it-tipi tal-lustrar tal-konnettur UPC u APC?
A: UPC (Ultra Physical Contact) għandu wiċċ tat-tarf illustrat ċatt, filwaqt li APC (Angled Physical Contact) għandu wiċċ tat-tarf angolat ta '8-gradi. Il-konnetturi APC jipprovdu telf ta 'ritorn ogħla (riflessjoni t'isfel tad-dahar-), li jagħmluhom preferuti għal applikazzjonijiet ta' vidjo analogu u ta 'sensittività għolja. Dan il-kejbil ibridu jgħaqqad iż-żewġ tipi direttament.
Q3: Nista' nuża dan il-kejbil LC UPC-APC għal netwerks GPON jew XGS-PON?
A: Iva. Netwerks ottiċi passivi ħafna drabi jkollhom portijiet OLT b'konnetturi APC u xi apparati ONT/ONU b'portijiet UPC. Dan il-kejbil tal-garża tal-modalità waħda ibrida għall-iskjerament tal-PON jgħaqqad tali diskrepanzi tal-interface mingħajr ma jeħtieġu moduli tal-adapter f'kull punt ta 'konnessjoni.
Q4: Xi tfisser G657A1 liwja-fibra insensittiva għall-installazzjoni?
A: Il-fibra G657A1 tippermetti raġġi tal-liwja aktar stretti (baxx daqs 10mm) mingħajr telf sinifikanti tas-sinjal. Dan jagħmel il-kejbil tal-garża ibrida adattat għal spazji ristretti, pannelli tal-garża densi, u rotta madwar ostakli fejn il-fibra G652D standard tbati attenwazzjoni tal-makro-liwja.
Q5: Il-ġakketta LSZH fuq dan il-kejbil hija meħtieġa għall-installazzjoni fuq ġewwa?
A: Ġkieket LSZH (Low Smoke Zero Halogen) huma rakkomandati jew meħtieġa fi spazji magħluqa bħal ċentri tad-dejta, bini ta 'uffiċini, u postijiet pubbliċi. Dan il-kejbil ibridu LC ritardant tal-fjammi-jissodisfa l-istandards tas-sigurtà tan-nirien fuq ġewwa u jipproduċi duħħan tossiku minimu jekk ikun espost għan-nar. Għal gwida dwar l-għażla tat-tip ta 'ġakketta t-tajba għal ambjenti differenti, irreferi għall-artiklu tagħna dwarRekwiżiti ta 'installazzjoni tal-kejbil tal-fibra ottika fuq ġewwa u barra u l-għażla tal-ġakketta.
Q6: Liema telf ta 'ritorn nista' nistenna mit-tarf APC ta 'dan il-kejbil ibridu?
A: It-tarf tal-konnettur APC tipikament jikseb telf ta 'ritorn akbar minn jew ugwali għal 60dB minħabba l-lustrar angolat tiegħu. It-tarf UPC jipprovdi Ikbar minn jew ugwali għal telf ta 'ritorn ta' 50dB. Flimkien ma 'Inqas minn jew ugwali għal telf ta' inserzjoni ta '0.3dB, dan il-korda tal-garża duplex ibrida żżomm il-kwalità tas-sinjal għal links ottiċi sensittivi.
Q7: Dan il-kejbil tal-garża ibrida jista' jintuża għal trażmissjoni b'modalità waħda fuq distanzi twal-?
A: Iva. Il-fibra tal-modalità waħda 9/125μm tappoġġja t-trasmissjoni fuq ħafna kilometri f'tul ta 'mewġ ta' 1310nm u 1550nm. Dan il-jumper LC UPC għal APC għal konnettività ta'-long-haul jaħdem ma' transceivers standard single mode u jista' jiġi skjerat f'segmenti tan-netwerk tal-metro jew tal-aċċess.
Q8: Huma disponibbli tulijiet personalizzati għal dan il-kejbil tal-fibra ibrida UPC-APC?
A: Tulijiet tal-kejbil personalizzati, kuluri tal-ġakketta, u konfigurazzjonijiet duplex/simplex jistgħu jiġu manifatturati skont l-ordni. Ikkuntattja lill-fornitur biex tispeċifika rekwiżiti għal ordnijiet ta' kejbils ta' garża ibrida bl-ingrossa jew installazzjonijiet speċifiċi tal-proġett-.
