X'imkien fis-saqaf tal-bini tiegħek, punt ta' aċċess bla fili jeħtieġ kemm konnessjoni tan-netwerk kif ukoll sors ta' enerġija - iżda l-eqreb ħanut huwa żewġ kmamar bogħod. It-tmexxija ta' wajers ta' l-elettriku ddedikati jonfħu l-baġit. Din hija l-problema eżatta li injettur PoE jsolvi: jgħaqqad id-dejta u l-enerġija elettrika fuq kejbil Ethernet wieħed. U meta dak il-kejbil jgħaqqad lura ma' sinsla tal-fibra ottika - bħalma jagħmel fil-biċċa l-kbira tan-netwerks kummerċjali moderni - il-kombinazzjoni ta' fibra fit--twal u PoE tal-aħħar-mili toħloq waħda mill-aktar arkitetturi ta' skjerament flessibbli disponibbli llum.
X'inhu Eżattament Injettur PoE?
Injettur PoE, imsejjaħ ukoll midspan jew adapter PoE, idaħħal enerġija elettrika f'kejbil Ethernet standard. Irregolat mill-istandards IEEE 802.3af, 802.3at, u 802.3bt, jinsab bejn swiċċ tan-netwerk mhux-PoE u apparat li jaħdem (PD) bħal kamera IP, telefon VoIP, jew punt ta 'aċċess mingħajr fili. Jaċċetta żewġ inputs - dejta Ethernet mill-iswiċċ u enerġija AC minn żbokk tal-ħajt - imbagħad joħroġ kejbil wieħed li jġorr kemm l-enerġija kif ukoll id-dejta sal-endpoint.
Miljuni ta 'swiċċijiet Ethernet legacy jibqgħu fis-servizz. Li jiġu sostitwiti kollha b'mudelli kapaċi-PoE tkun ta' ħela. Injettur PoE jimla d-distakk bi frazzjoni tal-ispiża, u jestendi l-ħajja tat-tagħmir eżistenti filwaqt li jippermetti apparati moderni li jaħdmu.
Kif jaħdem PoE Injector

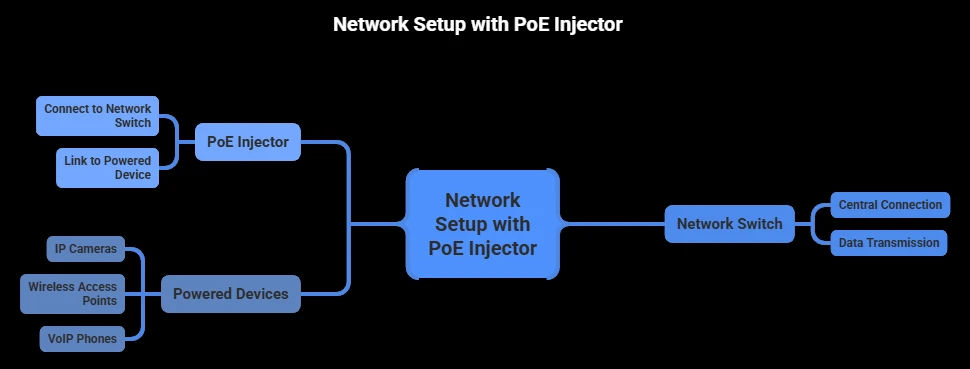

Injettur PoE tipiku għandu żewġ portijiet Ethernet RJ45:Data In(konnessi mal-iswiċċ upstream jew router) uPoE/Data Out(imqabbad mal-apparat imħaddem). It-tielet konnessjoni - il-korda tal-enerġija AC - twaħħal f'ħanut standard tal-ħajt.
Internament, konvertitur AC-għa-DC jittrasforma l-qawwa tal-iżbokk tal-ħajt f'kurrent dirett regolat, tipikament 48–57V għal mudelli konformi mal-istandards-. Din l-enerġija DC tgħaqqad mas-sinjal tad-dejta Ethernet fuq il-kejbil ħerġin. L-apparat imħaddem fit-tarf 'l bogħod jifred l-enerġija mid-data internament, billi juża kull wieħed għall-iskop rispettiv tiegħu.
Qabel ma tibda l-konsenja tal-enerġija, injetturi konformi mal-IEEE-aproċess ta 'handshake: l-injettur jibgħat sonda ta'-vultaġġ baxx 'l isfel mill-kejbil, u jekk apparat kompatibbli PoE-jirrispondi bil-firma korretta, it-tnejn jinnegozjaw wattage eżatt. Huwa biss wara negozjar b'suċċess il-fluss tal-enerġija. L-ebda reazzjoni valida tfisser l-ebda enerġija ma tħalli l-injettur - jipproteġi tagħmir mhux-PoE minn ħsara aċċidentali.
Injetturi PoE Attivi vs Passivi
Din id-distinzjoni tista 'tfisser id-differenza bejn installazzjoni sikura u apparat moqli. Aninjettur PoE attivjikkonforma mal-istandards IEEE 802.3af/at/bt: jaqsam l-idejn, jinnegozja l-vultaġġ, u jaġġusta l-kunsinna biex jaqbel mal-ħtiġijiet tal-apparat konness. L-injetturi attivi huma l-għażla tal-grad-professjonali.
A injettur PoE passivtaqbeż dak kollu. Hija timbotta vultaġġ fiss - komunement 24V jew 48V - irrispettivament minn dak li joqgħod fit-tarf l-ieħor. L-ebda handshake, l-ebda negozjar, l-ebda xibka tas-sigurtà. It-twaħħil ta 'apparat ta' 24V f'injettur passiv ta '48V jikkawża ħsara permanenti. Mudelli passivi għadhom iservu skjeramenti tal-baġit b'hardware vultaġġ-imqabbel, iżda jitolbu verifika manwali qabel kull konnessjoni.
Standards PoE f'daqqa t'għajn
Minflok ma tgħaddi minn dokumenti ta' speċifikazzjoni densi, uża dan il-paragun biex tqabbel l-istandard it-tajjeb mat-tagħmir tiegħek:
| Standard | Isem Komuni | Max Power (Sors) | Disponibbli fuq Apparat | Apparati Tipiċi |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Telefowns IP bażiċi, kameras statiċi, sensuri sempliċi |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | Kameras PTZ, punti ta' aċċess doppju-radju, wirjiet żgħar |
| IEEE 802.3bt Tip 3 | PoE++ | 60W | ~51W | Unitajiet tal-konferenzi bil-vidjo, APs multi-radju, pannelli LED |
| IEEE 802.3bt Tip 4 | PoE++ | 90W | ~71W | Klijenti rqaq, terminals POS, sinjali diġitali, laptops |
Il-kolonna "Disponibbli fuq l-Apparat" hija importanti l-aktar meta tiddispjaċih injettur. L-enerġija tinħela bħala sħana tul il-kejbil - bejn wieħed u ieħor telf ta' 15–20% fuq ġirja sħiħa ta' 100 metru b'kejbils tar-ram ta' kwalità. Dejjem qabbel jew taqbeż it-tlugħ attwali tal-apparat, mhux biss it-tikketta tal-istandard.
Pass-b'-Pass: Kif Tinstalla Injettur PoE
Il-passaġġ li ġej juża kamera tas-sigurtà IP, iżda l-proċess japplika għal kwalunkwe apparat li jaħdem b'PoE-. Mhi meħtieġa l-ebda konfigurazzjoni tas-softwer - L-injetturi PoE huma ħardwer plug-u-play.
Pass 1 - Bench-test l-ewwel.Qabbad il-kamera, l-injettur, u xgħel bank tax-xogħol. Ivverifika li l-kamera tixgħel, tikseb indirizz IP, u tixxandar vidjo. Ikkonfigura s-settings kollha waqt li t-tagħmir ikun jista' jintlaħaq.
Pass 2 - Poġġi l-injettur.Poġġih ħdejn is-swiċċ tiegħek - jeħtieġ aċċess kemm għal żbokk tal-AC kif ukoll għal ġirja qasira Ethernet għall-port tal-iswiċċ.
Pass 3 - Qabbad l-input tad-dejta.Mexxi kejbil Cat5e, Cat6, jew Cat6a mill-iswiċċ għall-port tad-Data In tal-injettur. Tagħżel it-tajjebkategorija tal-kejbil tal-garżajiżgura kemm l-integrità tad-dejta kif ukoll it-twassil tal-enerġija adegwat.
Pass 4 - Qabbad l-output imħaddem.Mexxi t-tieni cable Ethernet mill-port PoE/Data Out sal-jack Ethernet tal-kamera. Tul massimu tal-kejbil: 100 metru (328 pied) għal kull speċifikazzjoni IEEE.
Pass 5 - Ixgħel.Ipplaggja l-korda AC tal-injettur fl-iżbokk tal-ħajt. Il-handshake isseħħ awtomatikament - il-kamera għandha tixgħel fi żmien sekondi.
Pass 6 - Immonta u vverifika.Installa l-kamera b'mod permanenti, ikkonferma l-għalf tal-vidjo, u vverifika li r-reġistrazzjoni hija attiva.
Bridging Fiber u PoE: Fejn Long-Haul Jiltaqa' l-Aħħar-Mile
Hawnhekk huwa fejn il-konversazzjoni tinbidel minn pariri ġeneriċi PoE għall-arkitettura li fil-fatt tiskala. Copper Ethernet maxes out f'100 metru. Il-kejbils tal-fibra ottika jġorru sinjali fuq kilometri mingħajr degradazzjoni. F'netwerks li jkopru diversi bini jew żoni ta 'barra, il-fibra timmaniġġja s-sinsla tad-dahar filwaqt li r-ram iwassal l-aħħar segment lill-endpoints. Injettur PoE jpoġġi preċiżament f'dak il-punt ta' tranżizzjoni tal-fibra-għal-ramm, li jagħmilha wieħed mill-aktar apparati strateġikament importanti f'netwerk ibridu.
It-tabella hawn taħt turi għaliex din l-arkitettura ibrida tissupera r-ram pur:
| Parametru | Ram-Netwerk biss | Fiber Backbone + PoE Last-Mile |
|---|---|---|
| Distanza massima tat-trasmissjoni | 100m għal kull segment | Kilometri (fibra) + 100m (ram) |
| Kapaċità tal-bandwidth | 1–10 Gbps tipiku | 10–100 Gbps fuq is-sinsla tal-fibra |
| Suxxettibilità EMI | Għoli (ir-ram huwa antenna-bħal) | Żero fuq segmenti tal-fibra |
| Skalabbiltà | Limitat mit-tul tal-kejbil | Splitters PLC jippermettu fergħat għal għexieren ta 'endpoints |
| Konsenja tal-enerġija | PoE fuq kull segment | PoE biss fuq l-aħħar-mil tar-ram (aktar effiċjenti) |
Fejn jinsab fiżikament l-injettur PoE f'dawn in-netwerks? Dritt fil-punt fejn il-fibra ssir ram. Fi skjerament FTTP, is-sinjal ottiku jasal permezz tal-fibra mitmuma bi preċiżjoniKonnetturi tal-fibra ottikafi konvertitur tal-midja jew ONT. L-output tal-Ethernet jgħaddi direttament fl-injettur PoE, li jħaddem kameras, punti ta 'aċċess, jew telefowns mingħajr wajers elettriċi addizzjonali fi kwalunkwe endpoint.
L-istess loġika tapplika fuq skala. Meta trunk tal-fibra waħda sservi kerrejja multipli - maqsumaSplitters PLC tal-fibra ottikaf'linji separati - kull bini jieħu l-ONT tiegħu, il-handoff tal-Ethernet tiegħu stess, u l-injettur PoE tiegħu stess li jħaddem tagħmir lokali. Ir-rwol tal-injettur qatt ma jinbidel: jgħaqqad dejta-ethernet feed biss u apparat li jeħtieġ kemm dejta kif ukoll enerġija.
Ġewwa l-ixkafef tat-tagħmir, il-mudell jirrepeti fuq skala fiżika iżgħar. It-tekniċi jgħaddu l-fibraKaxxi terminali tal-fibra ottikau patch panels, imbagħad użaadapters tal-fibra ottikabiex tgħaqqad konnessjonijiet bejn kejbils trunk u links tad-distribuzzjoni. Ladarba s-sinjal jinbidel għar-ram fl-output tal-patch panel, injettur PoE iżid il-kapaċità tal-enerġija għal portijiet speċifiċi - l-ebda titjib sħiħ tal-iswiċċ PoE meħtieġ.
Ir-Rabta Neqsin: PoE Fiber Media Converters
Konvertitur tal-midja standard jittraduċi sinjali ottiċi għal sinjali elettriċi Ethernet u viċi versa - iżdaKonvertitur tal-midja tal-fibra PoEimur pass ieħor. Jikkombina l-konverżjoni tal-fibra-għal-ram u l-injezzjoni PoE f'apparat wieħed, u jelimina kompletament il-ħtieġa għal injettur PoE separat.
Dan huwa importanti fl-iskjeramenti fid--dinja reali. Ikkunsidra garaxx ta 'parkeġġ fejn kameras IP joqogħdu 500 metru mill-eqreb closet tan-netwerk. Ir-ram ma jistax jilħaq dik id-distanza. Konvertitur tal-midja tal-fibra PoE fid-daħla tal-garaxx jaċċetta l-linja tal-fibra li tidħol u joħroġ konnessjoni Ethernet ppermettiet PoE- direttament lill-kamera. Apparat wieħed, kejbil wieħed għall-kamera, l-ebda żbokk tad-dawl fil-post tal-kamera.
Meta tevalwa l-konvertituri tal-midja tal-fibra PoE, ikkonferma l-istandard PoE (802.3af/at/bt), ivverifika t-tip ta 'fibra (modalità-single vs. multimode), u qabbel it-tip ta' konnettur mal-infrastruttura tiegħek. Il-kwalità tal-korda tal-garża tal-fibra ottikaf'dak il-punt ta' trasferiment taffettwa direttament il-kwalità tas-sinjal u l-affidabbiltà fit-tul-.
PoE Injector vs PoE Switch: Liema Wieħed Għandek bżonn?
Swiċċ PoE għandu PoE mibni f'kull port - enerġija u d-dejta tiġi standard mingħajr hardware addizzjonali. Dan jagħmilha ideali meta l-biċċa l-kbira tal-apparati konnessi jeħtieġu PoE. Iżda jfisser ukoll li tissostitwixxi l-iswiċċ eżistenti tiegħek mhux-PoE, li jġorr spiża ogħla bil-quddiem u jista' ma jkunx meħtieġ jekk numru żgħir ta' apparati fil-fatt jeħtieġu l-enerġija.
Injettur PoE iżid il-kapaċità PoE port wieħed kull darba. Għandek bżonn tħaddem kamera IP waħda fid-daħla tal-maħżen? Injettur PoE b'port wieħed jimmaniġġja dak għal $15–$30 mingħajr ma tmiss il-bqija tan-netwerk tiegħek. Żieda ta' punti ta' aċċess mingħajr fili madwar uffiċċju żgħir? Injettur PoE multi-port gigabit (4 jew 8 ports) ikopri x-xogħol filwaqt li jippreserva l-investiment eżistenti tiegħek fl-iswiċċ. Il-punt ta' bilanċ tipikament jasal madwar 8–12-il apparat PoE - lil hinn minn dan, swiċċ PoE dedikat normalment isir aktar kost-effettiv u aktar faċli biex jiġi mmaniġġjat.
X'għandek tikkonsidra qabel ma tixtri
Tliet fatturi jmexxu kull xiri. L-ewwel,għadd tal-apparat: injettur PoE ta' port wieħed jimmaniġġja kamera waħda jew AP; mudelli b'ħafna-port iservu installazzjonijiet akbar. It-tieni,baġit tal-enerġija: ilaqqa' l-wattage ta' kull apparat u agħżel mudell li jaqbeż it-tlugħ totali. Kamera IP bażika tiġbed 8–12W; kamera PTZ b'heater tista' titlob 50W+. It-tielet,veloċità u vultaġġ: L-apparati IEEE 802.3af/at/bt jistandardizzaw fuq 48V u jinnegozjaw awtomatikament, iżda tagħmir tal-legat jista 'jistenna 12V jew 24V. Ikkonferma wkoll it-throughput tal-gigabit - injettur PoE tal-gigabit jipprevjeni konġestjonijiet għal-endpoints b'wisa' ta' frekwenza għolja bħal kameras b'ħafna-megapixel jew punti ta' aċċess Wi-Fi 6.
Sigurtà, Kwalità tal-Cable, u Affidabilità
L-injetturi PoE konformi mal-IEEE-jikklassifikaw fost l-aktar apparati sikuri għall-konsenja tal-enerġija fin-netwerking. Il-mekkaniżmu ta' handshake iżomm il-portijiet elettrikament inerti sakemm tiġi skoperta firma valida PoE - ebda riskju għal tagħmir mhux PoE konness aċċidentalment-.
Għal installazzjonijiet ta' missjoni-kritiċi, qabbad l-injettur PoE ma' provvista ta' enerġija mingħajr interruzzjoni (UPS). Peress li l-apparati PoE jirċievu enerġija permezz tat-tagħmir tan-netwerk, UPS fuq l-injettur jipprovdi backup tal-batterija għal kull endpoint konness simultanjament.
Il-kwalità tal-kejbil jistħoqqilha aktar attenzjoni milli tirċievi tipikament. Dejjem uża kejbils Ethernet solidi-ram b'rata Cat5e jew ogħla. Kejbils tar-ram-aluminju miksi (CCA) jiswew inqas iżda jġorru reżistenza elettrika ogħla - aktar telf ta 'enerġija, aktar sħana, u riskju ġenwin tan-nar fl-installazzjonijiet PoE++ li jimbuttaw 60–90W. Kemm jekk taħdem maAdapters tan-netwerk tal-fibra ottikajew endpoints tar-ram, il-kwalità tal-materjal f'kull punt ta' terminazzjoni tiddetermina l-affidabbiltà fit-tul-.
Mistoqsijiet Frekwenti
Q: Injettur PoE se jagħmel ħsara lil Apparat mhux-PoE?
A: Le. L-injetturi konformi mal-IEEE 802.3af/at/bt iwettqu handshake qabel ma jibagħtu l-enerġija. L-ebda firma PoE valida ma misjuba tfisser l-ebda enerġija mogħtija. Il-vultaġġ tas-sonda użat waqt l-iskoperta ma jagħmilx ħsara.
Q: Nista 'Nuża Injettur PoE Bi Swiċċ PoE?
A: Tista ', imma hija żejda. Swiċċ PoE diġà jipprovdi enerġija mill-portijiet tiegħu, u l-istivar ta 'injettur jista' jikkawża kunflitti ta 'negozjar. Ara t-taqsima tal-injettur PoE vs. swiċċ PoE hawn fuq għal gwida.
Q: Kemm Jista 'Injettur PoE Ibgħat Enerġija?
A: Sa 100 metru (328 pied) għal kull speċifikazzjoni IEEE. Lil hinn minn dik id-distanza, uża extenders PoE jew taqleb għal sinsla tal-fibra ottika b'konvertitur tal-midja fit-tarf remot.
Q: X'Inhi d-Differenza Bejn Injettur PoE U Splitter PoE?
A: Injettur PoE iżid l-enerġija ma 'kejbil Ethernet. Splitter PoE jagħmel l-oppost - jissepara l-enerġija u d-dejta minn kejbil PoE li jkun dieħel f’żewġ outputs: Ethernet standard flimkien ma’ kejbil tal-enerġija DC separat għal apparati mhux-PoE.
Q: Injettur PoE Jaffettwa l-Veloċità tan-Netwerk?
A: Le. Injettur PoE gigabit jgħaddi d-dejta b'rata tal-linja sħiħa ta '1 Gbps b'latenza li tista' titkejjel żero. Dejjem ikkonferma l-appoġġ tal-gigabit fuq il-folja tal-ispeċifikazzjonijiet tal-injettur - mudelli eqdem jew bargain jistgħu jilqgħu għal 100 Mbps, li jfixklu l-apparati moderni.
