X'inhu l-kejbil tal-garża SC LC?
SC-LC fibre optic patch cord huwa kejbil tal-garża kompatt żgħir ħafna użat b'mod popolari f'ħafna applikazzjonijiet. Dawn is-soluzzjonijiet tan-netwerk jinkludu netwerks tat-telekomunikazzjoni, LANs, netwerks tal-ipproċessar tad-dejta, terminazzjonijiet tal-apparat u distribuzzjonijiet tal-bini. SC-patch cords LC huma ddisinjati biex iwasslu soluzzjonijiet Ethernet veloċi f'applikazzjonijiet Gigabit u applikazzjonijiet ATM b'inqas konsum ta' spazju.
Speċifikazzjoni
| Parametru | Unità | FC, SC, LC/ Korda tal-garża tal-fibra armata | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Telf ta' inserzjoni (tipiku) | dB | Inqas minn jew ugwali għal 0.3 | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.3 | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.3 | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.3 | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.3 | Inqas minn jew ugwali għal 0.3 |
| Telf tar-ritorn | dB | Iktar minn jew ugwali għal 45 | Iktar minn jew ugwali għal 50 | Iktar minn jew ugwali għal 60 | Iktar minn jew ugwali għal 30 | Iktar minn jew ugwali għal 45 | Iktar minn jew ugwali għal 50 | Iktar minn jew ugwali għal 30 | Iktar minn jew ugwali għal 45 | Iktar minn jew ugwali għal 50 | Iktar minn jew ugwali għal 35 | Iktar minn jew ugwali għal 55 | Iktar minn jew ugwali għal 75 |
| Tul tal-mewġ operattiv | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Skambjabbiltà | dB | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.2 | ||||||||
| Vibrazzjoni | dB | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.2 | Inqas minn jew ugwali għal 0.2 | ||||||||
| Temperatura operattiva | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura tal-ħażna | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Dijametru tal-kejbil | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

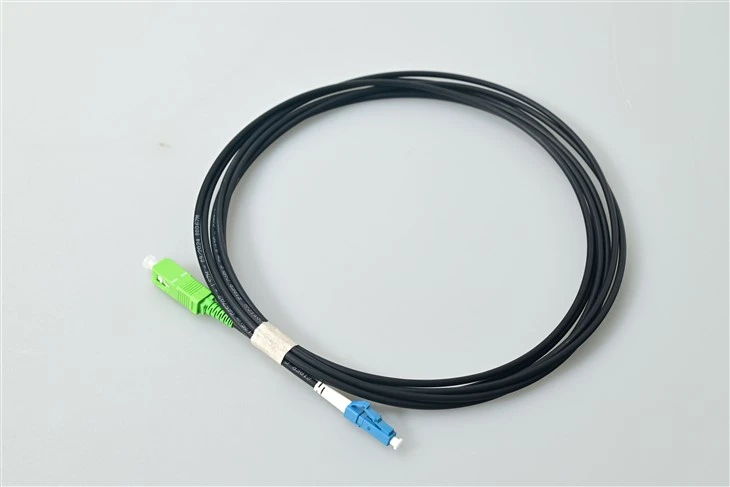

SC/APC għal LC/UPC Fiber Optic Patch Cord
APC-għal-UPC Hybrid Design
SC/APC lustrar angolat ta '8 gradi jipprovdi telf ta' ritorn akbar minn jew ugwali għal 60 dB. Il-lustrar tal-koppla LC/UPC jipprovdi Akbar minn jew ugwali għal 50 dB. Kejbil wieħed jgħaqqad iż-żewġ tipi ta' interface - korp aħdar jidentifika APC, blu jidentifika UPC.
Fattur ta' Forma Żgħira, Konnessjoni LC ta'-Densità Għolja
Ferrule LC 1.25 mm huwa nofs id-daqs ta 'SC 2.5 mm - jirdoppja d-densità tal-port f'transceivers SFP/SFP+/QSFP. Lukkett ta' stil RJ-għal tħaddim ta' plagg-u-veloċi.

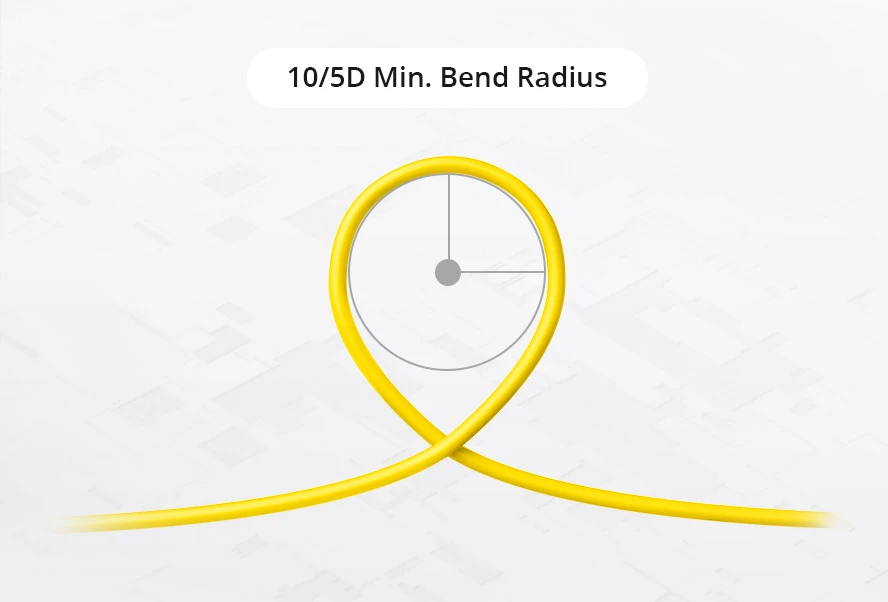

G.657.A1 Liwja-Fibra Insensittiva
Raġġ ta' liwja minimu ta' 10 mm għal rotta stretta fil-patch panels u taħt l--wiring tal-art. Kompatibbli b'lura ma' G.652.D. Jappoġġja sa 40 km f'1550 nm.
Soluzzjonijiet ta' Applikazzjoni
Xenarji ta 'skjerament tipiċi għal dan il-kejbil tal-garża tal-fibra singlemode SC għal LC.

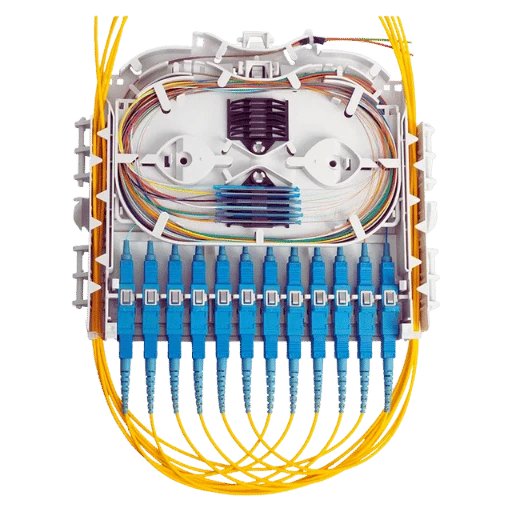

Netwerk ta 'Aċċess FTTH / GPON
Jgħaqqad il-portijiet SC/APC OLT mat-tagħmir LC/UPC ONT fl-ODF. Il-Splitter PLCfil-mogħdija tad-distribuzzjoni tuża wkoll interfaces SC/APC.
Salib taċ-Ċentru tad-Data-Ikkonnettja
Irqajja 'pannelli tad-distribuzzjoni tal-fibra SC/APC direttament lil transceivers LC/UPC SFP+ fi swiċċijiet ToR. Jappoġġja 10GbE, 25GbE, u 100GbE.
CATV / RF fuq Fibra
Il-wiċċ ta' l-aħħar-APC jipprevjeni d-distorsjoni CSO/CTB f'video analogu. Użat bejn trasmettituri headend u nodi ottiċi fin-netwerks HFC.

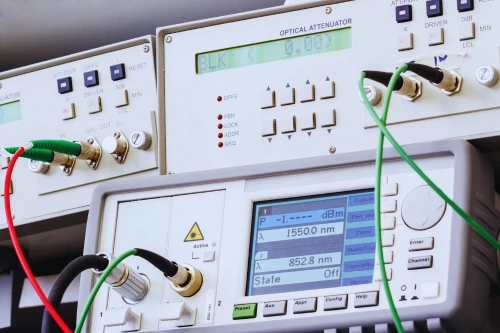

Ittestjar u Kejl tat-Telecom
Referenza-korda tat-test tal-grad għall-konnessjoni tal-portijiet tat-test LC/UPC OTDR ma' frejms tad-distribuzzjoni SC/APC f'uffiċċji ċentrali.
Migrazzjoni ta' LAN ta' Intrapriża
Il-wirt tal-pontijiet SC-termina kejbils strutturati għal swiċċijiet u routers ġodda bbażati fuq LC-mingħajr ri-terminazzjoni.

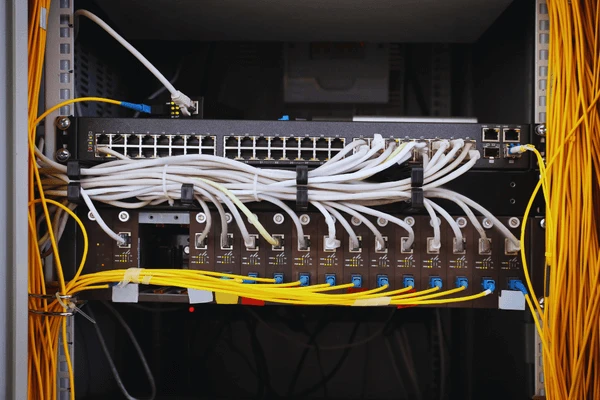

Sistemi Multiplexing WDM
Interfaces SC/APC mux/demux ports ma LC/UPC transponders fl-iskjeramenti CWDM u DWDM.
Deskrizzjoni tal-Prodotti
Kull korda tal-garża tal-fibra ottika hija ttestjata 100% għal telf ta 'inserzjoni u telf ta' ritorn f'1310/1550 nm. Ferrules taċ-ċeramika taż-żirkonja jagħtu Inqas minn jew ugwali għal 0.2 dB skambjabbiltà permezz ta 'Ikbar minn jew ugwali għal 1,000 ċiklu ta' tgħammir. Faċilità ċċertifikata ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, konformi REACH. Għażliet tal-ġakketta OFNR u LSZH. Dijametru tal-kejbil φ0.9 / φ2.0 / φ3.0 mm. Tulijiet apposta 0.3 m–100 m disponibbli.
Deskrizzjoni tal-Prodotti
Q: X'inhi d-differenza bejn APC u UPC fuq korda tal-garża tal-fibra ottika?
A: APC għandu wiċċ ta 'tarf angolat ta' 8 gradi - (Akbar minn jew ugwali għal telf ta 'ritorn ta' 60 dB), UPC għandu wiċċ ta 'tarf -forma ta' koppla - (Akbar minn jew ugwali għal 50 dB). Is-sistemi GPON u CATV jeħtieġu APC fin-naħa tad-distribuzzjoni; portijiet tat-tagħmir bħal transceivers SFP jużaw UPC. Konnettur aħdar=APC, Blu=UPC.
Q: Nista 'plagg konnettur APC f'adapter UPC?
A: No. Mismatched polish creates an air gap causing >Telf ta '3 dB u ħsara fil-ferrule. Dejjem sieħeb APC ma APC, UPC ma UPC. L-islott taċ-ċavetta angolata fuqAdapters SC/APCjipprevjeni l-aktar tgħammir aċċidentali ta' cross-.
Q: Liema veloċitajiet u distanzi huma appoġġjati?
A: 100 Mbps sa 100GbE. Sa 10 km f'1310 nm, 40 km f'1550 nm. Il-firxa attwali tiddependi fuq il-baġit ottiku tat-transceiver u t-telf totali tal-link.
Q: X'inhi d-differenza bejn korda tal-garża u apigtail tal-fibra?
A: Korda tal-garża għandha konnetturi fuq iż-żewġt itruf għall-użu tal-plagg-u-play. Pigtail għandu konnettur wieħed u tarf wieħed tal-fibra vojta għat-twaħħil tal-fużjoni mal-kejbils tat-trunk.
Q: Nista 'tordna tulijiet tad-dwana jew verżjonijiet duplex?
A: Iva. Custom 0.3 m–100 m, ħin taċ-ċomb 3–5 ijiem. Verżjonijiet duplex, armati, u LSZH disponibbli. Nagħmlu wkoll12-qalba SC/APC għal LC/UPCgħal bżonnijiet ogħla ta 'għadd ta' fibra.
