Speċifikazzjonijiet Tekniċi - LC għal FC OM3 Duplex Fiber Patch Cable
| Parametru | Speċifikazzjoni | Parametru | Speċifikazzjoni |
|---|---|---|---|
| Tip ta' Konnettur | LC UPC għal FC UPC | Tip ta' Fibra | OM3 Multimode 50/125μm |
| Grad tal-Fibra | Laser-Ottimizzat 50μm | Tul tal-mewġ | 850nm / 1300nm |
| Telf ta' Inserzjoni | Inqas minn jew ugwali għal 0.3dB (Tipiku 0.2dB) | Telf ta' Ritorn | Akbar minn jew ugwali għal 20dB |
| Għadd tal-Fibra | Duplex (2 Fibri) | Dijametru tal-Cable | 2.0mm Issikkat-Buffered |
| Ġakketta tal-kejbil | LSZH (Aloġenu Żero Duħħan Baxx) | Kulur tal-ġakketta | Aqua (OM3 Standard) |
| Max. Rata tad-Data | 10Gbps @ 300m | Materjal Ferrule | Ċeramika taż-żirkonja ta 'preċiżjoni |
| Min. Raġġ tal-liwja | 30mm (Imgħabba) / 15mm (Ħatt) | Qawwa tat-tensjoni | Akbar minn jew ugwali għal 100N |
| Temp operattiv. | -20 grad sa +70 grad | Ħażna Temp. | -40 grad sa +80 grad |
| Tulijiet Disponibbli | 1m, 2m, 3m, 5m, 10m, Custom | Konformità | RoHS, CE, ISO 11801 |

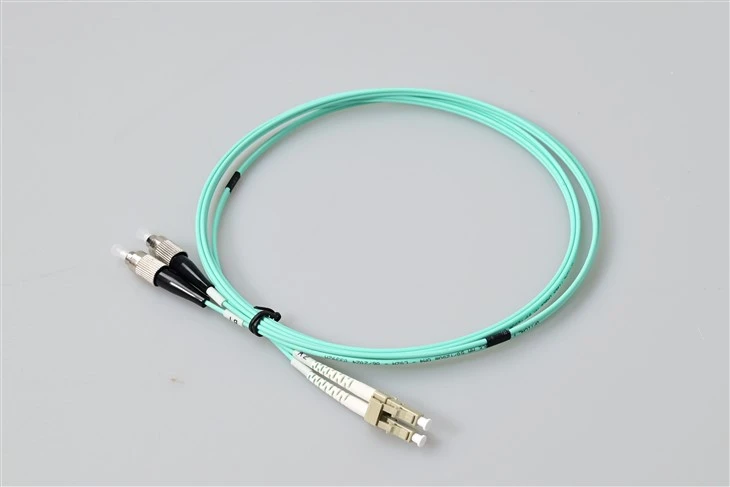

X'inhu LC għal FC OM3 Multimode Duplex Patch Cable?
Il-LC għal FC OM3 multimode duplex patch cablehuwa jumper tal-fibra ottika ibrida ddisinjat speċifikament għall-interkonnessjoni ta 'apparati b'interfaces ta' konnettur differenti. B'konnettur LC UPC fuq tarf wieħed u konnettur FC UPC fuq in-naħa l-oħra, dan il-kejbil jippermetti komunikazzjoni bla xkiel bejn tagħmir tan-netwerk modern li fih portijiet LC u sistemi legacy mgħammra b'interfaces FC.
B'differenza mill-kordi tal-garża LC-LC jew FC-FC standard li jgħaqqdu konnetturi identiċi, dan il-kejbil ibridu LC-FC jaqdi rwol kritiku f'ambjenti tal-infrastruttura tal-fibra mħallta. Iċ-ċentri tad-dejta u l-faċilitajiet tat-telekomunikazzjoni sikwit joperaw tagħmir minn ġenerazzjonijiet differenti-swiċċijiet u transceivers aktar ġodda tipikament jużaw konnetturi LC kompatti għal densità ogħla tal-port, filwaqt li strumenti tat-test eqdem, sistemi DWDM, u tagħmir tat-telekomunikazzjoni ta' grad ta' carrier- xorta jistgħu jiddependu fuq konnetturi b'kamin FC robusti.
Għaliex Agħżel Dan Hybrid LC-FC Multimode Fiber Jumper?
Il-laser OM3-ottimizzat il-qalba tal-fibra 50/125μmjappoġġja t-trażmissjoni ta '10 Gigabit Ethernet sa 300 metru b'tul ta' mewġ ta '850nm, li jagħmilha adattata għal konnessjonijiet tas-sinsla intra-binja u links ta' ċentru tad-dejta b'firxa qasira-. Il-ġakketta LSZH ikkulurita akkwa-tissodisfa r-rekwiżiti tas-sigurtà tan-nirien għall-installazzjoni fuq ġewwa, tirrilaxxa duħħan minimu u l-ebda gassijiet aloġeni tossiċi f'każ ta 'nar-essenzjali għal kmamar tas-server magħluqa u trejs tal-kejbils.
Kull kejbil jgħaddi minn testijiet ottiċi 100% qabel il-ġarr. Il-ferruli taċ-ċeramika taż-żirkonja illustrati ta' preċiżjoni-kemm fuq it-truf LC kif ukoll FC jagħtu konsistentitelf ta 'inserzjonitaħt 0.3dB, li tiżgura integrità affidabbli tas-sinjal fin-netwerk tal-fibra tiegħek.
Konnettur LC vs Konnettur FC: Nifhmu d-Differenza tal-Interface
Il-LC (Lucent Connector) juża ferrule kompatt ta' 1.25mm b'mekkaniżmu ta' qfil push-pull, li jippermetti skjeramenti ta'-densità għolja-doppju tal-għadd tal-port meta mqabbel ma' konnetturi SC fl-istess spazju tal-pannelli. Sar l-interface dominanti għalTransceivers SFP/SFP+u swiċċijiet tan-netwerk moderni.
Il-FC (Ferrule Connector) għandu ferrule ta' 2.5mm b'kamin bil-kamin-fuq l-akkoppjar. Filwaqt li huma inqas komuni f'installazzjonijiet ġodda, il-konnetturi FC jibqgħu prevalenti f'tagħmir ta 'kejl ta' preċiżjoni, strumenti ottiċi tat-test, u infrastruttura tat-telekomunikazzjoni eqdem minħabba l-konnessjoni mekkanika sigura tagħhom u r-reżistenza għall-vibrazzjoni.
Dan il-kejbil tal-garża LC għal FC jelimina l-ħtieġa għal adapters addizzjonali jew moduli ta 'konverżjoni meta jgħaqqdu dawn iż-żewġ tipi ta' interface, jissimplifikaw il-ġestjoni tal-kejbils u jnaqqas il-punti ta 'falliment potenzjali fin-netwerk tiegħek.
Applikazzjonijiet – Fejn LC għal FC OM3 Duplex Cables Excel
Dan il-kejbil tal-garża ibridu LC UPC għal FC UPC OM3 duplex huwa għan-mibni għal xogħol wieħed, il-biċċa l-kbira tal-jumpers LC-LC standard ma jistgħux jagħmlu tajjeb: jgħaqqdu swiċċijiet moderni LC-terminati, transceivers, u patch panels ma' tagħmir tat-test, tagħmir tax-xandir, u kabinett ta' qabel l-{0{9}ODF, u kabinett tas-supervivenza. tight 90 grad liwjiet li strutturat cabling trejs domanda. Il-kombinazzjoni ta' terminazzjoni ta' konnettur-imħallta u fibra G657A1 insensittiva għall-liwja hija dik li tifred dan il-jumper minn korda tal-garża LC-FC ordinarja.
Tagħmir FC Legat → Aġġornament tan-Netwerk LC Modern
Ġewwa uffiċċji ċentrali tat-telekomunikazzjoni anzjani u kmamar tal-kontroll tal-kaptan-xandir, pannelli eżistenti tad-dħul tal-fibra għadhom mitmuma fuq paratiji FC. Il-cable LC-FC OM3 insensittiv għall-liwja jippermettilek rotta-swiċċ LC SFP+ ġdid tal-bini direttament f'dak il-legat FC ODF mingħajr ma jerġa'-termina l-kejbil tal-kamp li jkun dieħel - jippreserva l-capex u tevita interruzzjoni tas-servizz.
Jumpers tal-Lab tat-Test u tal-Kejl
OTDRs, sorsi ta 'dawl ottiku, u miters tal-qawwa ta' grad-referenza minn EXFO, JDSU, Yokogawa, u Anritsu l-aktar komunement jintbagħtu b'paratiji FC/PC, filwaqt li l-apparat taħt test juża LC. Jumper duplex 50/125 OM3 LC-FC huwa l-kejbil standard tal-adapter tal-laboratorju użat biex jgħaqqad dawk iż-żewġ interfaces waqt iċ-ċertifikazzjoni tal-link multimode 10G.
It-Tight-Rotot tar-Radju fi Trejs tal-Cable u Liwjiet tal-Kantuniera
Il-fibra G657A1 iżżomm it-telf tal-makroliwja taħt 0.1 dB f'raġġ ta' 10 mm, kontra bejn wieħed u ieħor 1–2 dB għal fibra G652D legacy fl-istess liwja. Dak huwa importanti fil-kejbils strutturati: iċ-ċomb tal-garża G657A1 LC{-FC OM{3 2.0mm jista' jiġi mgħoddi ġewwa maniġers orizzontali 1U, madwar l-arbli tal-kantunieri, u permezz ta 'trejs tal-kejbils slotted mingħajr il-penali għal kull{-liwja li tikser baġit ta' marġini ta '10G.
Sinsla Multimode ta' ġewwa 10G b'Mandat ta' Sigurtà tan-Nar-
Il-ġkieket LSZH ma jarmu kważi l-ebda duħħan aloġenat meta jinħarqu, u għalhekk IEC 60332-1, EN 50575 Cca, u IEC 60754 huma miktuba madwarhom. Il-korda LSZH tal-fjammi-ritardant tal-fjammi LC għal FC OM3 hija l-ispeċifikazzjoni korretta għal sptarijiet, stazzjonijiet tal-metro taħt l-art, ċentri tad-dejta, u-risers tal-uffiċċju għoli fejn il-limiti tat-tossiċità tad-duħħan huma infurzati.
CATV Headends u Trażmissjoni tax-Xandir
Riċevituri headend CATV eqdem u SDI-over-estensuri tal-fibra jżommu l-kamin-fuq konnetturi FC minħabba li l-akkoppjar bil-kamin jgħix il-vibrazzjoni aħjar milli push-pull LC. Il-korda tal-garża multimode LC-FC 10G iġorr is-sinjal minn aggregatur modern tal-fibra LC-terminat f'dak il-port FC wirt sensittiv għall-vibrazzjoni-.
FTTX Uffiċċju Ċentrali Cross-Konnessi
Carrier-class ODFs spiss jesponu FC/PC fuq in-naħa tal-linja u LC fuq in-naħa tat-tagħmir. Kejbil ta' konverżjoni tal--FC-għall--LC ta' legacy b'qalba G657A1 huwa l-assi ta' cross-connect default mixtri bl-ingrossa għal kull bajja ġdida ta' aggregazzjoni PON.
Ordnijiet tal-Fornituri bl-ingrossa għal Bennejja tal-Panel u Integraturi
Integraturi tas-sistema li jibnu pannelli tal-garża bil-fili minn qabel -jispeċifikaw il-manifattur tal-kejbil duplex LC sa FC OM3 bil-prestazzjoni tal-liwja-radju u ċ-ċertifikati LSZH - mhux il-prezz unitarju waħdu. Ordni bl-ingrossa MOQ hija ta '100 biċċa għal kull tul-SKU, b'konsolidazzjoni ta' tul-imħallat fuq l-istess PO appoġġjata.
Mistoqsijiet Frekwenti - LC għal FC OM3 Fiber Patch Cable
Q1: Għaliex tagħżel kejbil ibridu LC-għa-FC OM3 garża minflok żewġ jumpers LC-LC u FC-FC separati?
A: Jumper ibridu jneħħi par ta' tgħammir-wieħed mill-mogħdija ottika, u jiffranka bejn wieħed u ieħor 0.3 dB ta' telf ta' inserzjoni u punt ta' dħul potenzjali ta' ħmieġ-. Fuq baġit ta' link multimode strett 10G dan huwa importanti - u huwa għalhekk li l-kejbil ibridu LC UPC għal FC UPC OM3 huwa preferut fuq katina daisy-ta' żewġ jumpers flimkien ma' adapter LC-FC.
Q2: X'tagħmel il-fibra insensittiva tal-liwja G657A1 fil-fatt f'raġġ ta 'liwja ta' 10 mm?
A: Il-fibra standard G652D titlef madwar 1–2 dB kull dawra meta titgħawweġ għal 10 mm. Il-fibra G657A1 żżomm dak it-telf taħt 0.1 dB. F'termini prattiċi, iċ-ċomb tal-garża G657A1 LC-FC OM3 2.0mm jista' jiġi mgħoddi madwar arblu tal-kantuniera jew ġewwa saba' tal-kejbil mingħajr degradazzjoni tas-sinjal li tista' titkejjel - xi ħaġa li ma tistax tagħmel kostruzzjoni ta' fibra antik.
Q3: Il-ġakketta LSZH 2.0 mm hija kklassifikata għal installazzjonijiet plenum jew riser?
A: LSZH hija l-klassifikazzjoni Ewropea u internazzjonali ta'-duħħan-żero-aloġenu (IEC 60332-1 / EN 50575 Cca). Huwa aċċettat għall-ġirjiet ġenerali ta' ġewwa, riser, u trey-fil-kejbil iżda MHIX ekwivalenti għall-klassifikazzjoni tal-plenum OFNP ta' l-Amerika ta' Fuq-Tramuntana. Jekk il-proġett tiegħek jeħtieġ speċifikament OFNP taħt NEC, itlob il-varjant OFNP-jacketed ta' dan il-jumper duplex LC-FC OM3.
Q4: Dan il-kejbil tal-garża LC UPC għal FC UPC OM3 se jappoġġja 10G Ethernet fil-firxa sħiħa ta '300 m multimode?
A: Iva. Il-fibra ottimizzata bil-lejżer OM3 50/125-hija kklassifikata għal 10GBASE-SR sa 300 m. Minħabba li t-telf ta 'inserzjoni ta' Inqas minn jew ugwali għal 0.3 dB fuq dan il-korda multimode LC -FC 10G tħalli marġni biżżejjed fil-par tal-konnettur, il-firxa sħiħa ta '300 m tista' tinkiseb - sakemm il-link downstream huwa wkoll OM3 jew aħjar.
Q5: Għaliex tispeċifika OM3 fuq OM1 jew OM2 għal bini multimode ġdid?
A: OM1 (62.5/125) maxes out fi 33 m għal 10GBASE-SR; OM2 (50/125) jilħaq biss 82 m f'10G. OM3 jestendi dak għal 300 m. Għal kwalunkwe installazzjoni ġdida li tkun kapaċi 10G-, il-jumper duplex 50/125 OM3 LC-FC hija l-ispeċifikazzjoni minima li fil-futur-jipprova l-link. Jekk il-proġett tiegħek jista 'aktar tard skala għal 40G jew 100G, ara tagħnaparagun dettaljat tal-prestazzjoni tal-fibra multimode OM3 vs OM4biex tiddetermina jekk l-aġġornament għal OM4 fil-ħin tal-installazzjoni huwiex utli.
Q6: Jista 'l-lustrar UPC fuq dan il-kejbil jiġi skambjat ma' APC fuq ordni bl-ingrossa?
A: UPC vs APC hija għażla tal-fabbrika-Pollakki u ma tistax tiġi kkonvertita fil-qasam. Fuq ordnijiet bl-ingrossa nipproduċu varjanti LC APC / FC APC bħala SKUs separati - iżda innota li l-uċuħ tat-tarf tal-APC-huma ħodor-boot kodifikati u tipikament użati f'monomode PON/FTTH, mhux multimode OM3. Għal links multimode 10G, LC UPC għal FC UPC huwa l-kollegament korrett tal-lustrar. Għal tqassim sħiħ ta' kif il-ġeometriji tal-wiċċ tal-PC, UPC, u APC jvarjaw-fil-prestazzjoni tat-telf tar-ritorn, irreferi għal tagħnaGwida tat-tip tal-lustrar tal-konnettur tal-fibra li tkopri l-ispeċifikazzjonijiet tal-PC vs UPC vs APC.
Q7: X'inhu l-MOQ bl-ingrossa u l-ħin tal-kunsinna tipiku għal ordni ta 'fornitur LC-FC OM3 duplex?
A: MOQ huwa 100 biċċa għal kull tul-SKU għall-konfigurazzjonijiet tal-istokk. Il-ħin taċ-ċomb huwa 3-5 ijiem tax-xogħol għal assemblaġġi standard LSZH 2.0 mm aqua, u 7-12-il ġurnata tax-xogħol għal lottijiet tal-korda tal-garża tal-ġakketta jew tal-ġakketta tad-dwana- bl-ingrossa għal FC OM3. Kontenituri ta' 5,000+ biċċiet huma kkwotati għal kull proġett.
Q8: Kif għandhom jitnaddfu l-uċuħ tat-tarf-LC UPC u FC UPC qabel ma jiddaħħlu?
A: Uża rukkell-fiber cleaner fuq iż-żewġt itruf qabel kull tgħammir. Għal spezzjoni fuq il-post, ambitu tal-fibra tal-vidjo 200× / 400× jivverifika l-wiċċ tat-tarf-kontra IEC 61300-3-35 kriterji ta 'pass/fail. It-trab-ilqugħ fuq il-kejbil LC-FC OM3 insensittiv għall-liwja bejn l-użi huwa obbligatorju - il-ħmieġ huwa l-akbar kawża unika ta' ħsara fil-marġni tal-link fuq assemblaġġ ibridu.
Q9: Il-ferrule taż-żirkonja ta 'Grad A tiġi b'rapport tat-test tal-fabbrika?
A: Iva. Kull unità hija 100% interferometru-imkejjel għall-offset tal-apex, ir-raġġ tal-kurvatura, u l-qtugħ tal-fibra, u t-telf tal-inserzjoni-/ir-ritorn- ittestjat f'1310 nm u 1550 nm. Ir-rapporti tat-test tas-serje individwali-numerati huma disponibbli fuq ordnijiet bl-ingrossa tal-LC-FC OM3 duplex bl-ingrossa mingħajr ebda ħlas addizzjonali.
Q10: It-tul tal-kejbil jista 'jiġi personalizzat għal proġett speċifiku?
A: Tulijiet tad-dwana minn 0.5 m sa 300 m huma manifatturati fuq ordni. Għal ordnijiet bl-ingrossa li jħalltu tulijiet (0.5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) fuq l-istess PO, il-fornitur tal-kejbil tal-garża duplex LC UPC għal FC UPC OM3 jista 'jikkonsolida l-qatgħat kollha f'konsenja waħda biex tnaqqas il-merkanzija.
Q11: Dan il-kejbil huwa adattat għall-użu dirett-midfun fil-beraħ?
A: Le. Il-kostruzzjoni ta' 2.0 mm LSZH tight-buffered hija ddisinjata għal applikazzjonijiet ta' ġewwa / fil--bini. Għal ġirjiet diretti ta' dfin-barra għandek bżonn kejbil ta' barra armat jew mimli-ġell mitmum fuq ODF, u dan il-jumper ta' ġewwa pplaggjat fin-naħa tal-garża ODF.
Q12: Liema limiti tal-ambjent operattiv għandi josserva?
A: It-temperatura operattiva hija -20 grad sa +70 grad, ħażna -40 grad sa +80 grad. Dak ikopri ċentru tad-dejta ta' ġewwa-, kamra tat-telekomunikazzjoni-, u ambjenti ta' xandir kondizzjonat. Għal xelters ta' barra mhux imsaħħna aktar kesħin, speċifika l-varjant industrijali-temp minflok dan il-kejbil tal-garża LC-FC OM3 LSZH.
